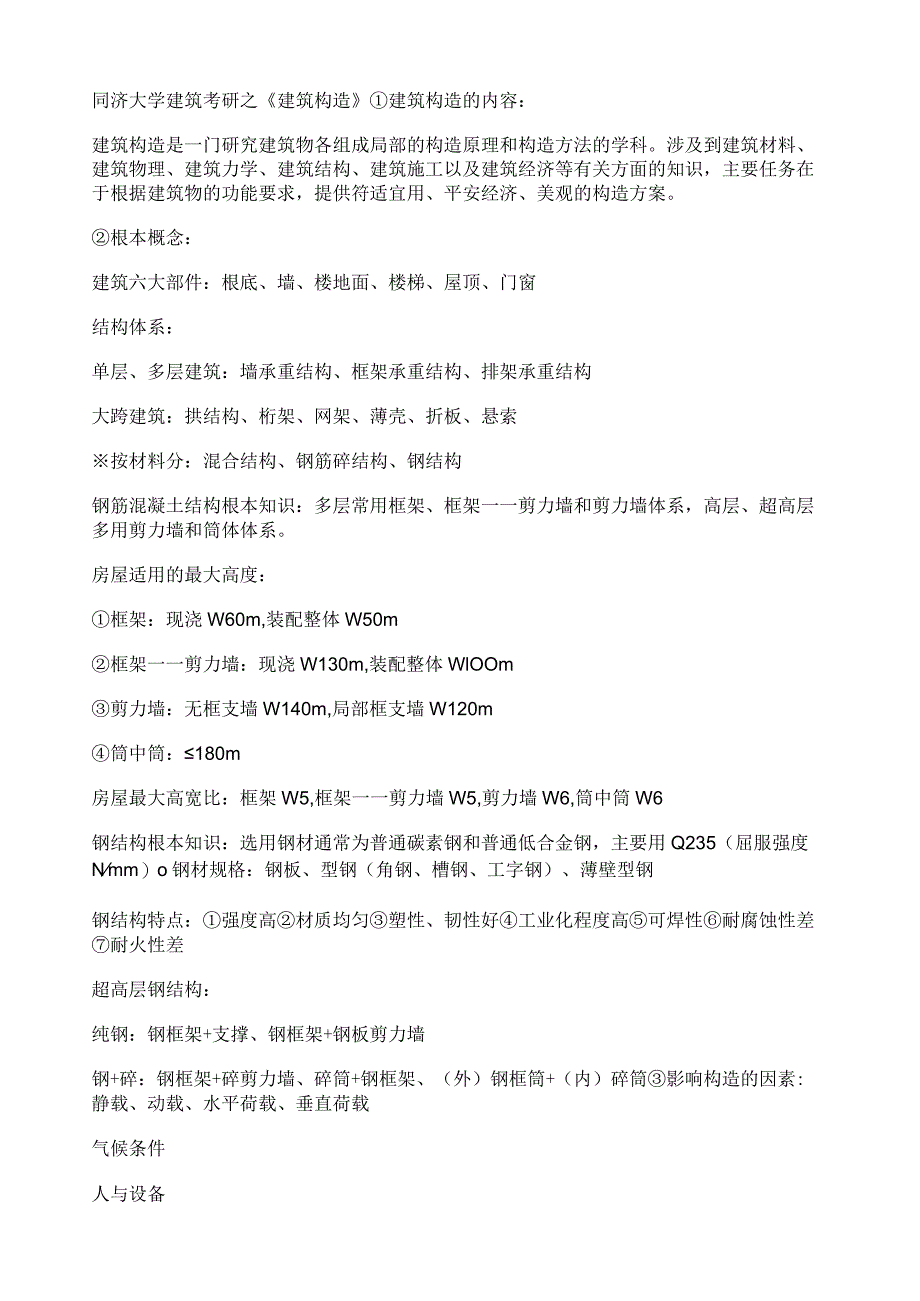

1、同济大学建筑考研之建筑构造建筑构造的内容:建筑构造是一门研究建筑物各组成局部的构造原理和构造方法的学科。涉及到建筑材料、建筑物理、建筑力学、建筑结构、建筑施工以及建筑经济等有关方面的知识,主要任务在于根据建筑物的功能要求,提供符适宜用、平安经济、美观的构造方案。根本概念:建筑六大部件:根底、墙、楼地面、楼梯、屋顶、门窗结构体系:单层、多层建筑:墙承重结构、框架承重结构、排架承重结构大跨建筑:拱结构、桁架、网架、薄壳、折板、悬索按材料分:混合结构、钢筋碎结构、钢结构钢筋混凝土结构根本知识:多层常用框架、框架一一剪力墙和剪力墙体系,高层、超高层多用剪力墙和筒体体系。房屋适用的最大高度:框架:现浇W
2、60m,装配整体W50m框架一一剪力墙:现浇W130m,装配整体WlOOm剪力墙:无框支墙W140m,局部框支墙W120m筒中筒:180m房屋最大高宽比:框架W5,框架一一剪力墙W5,剪力墙W6,筒中筒W6钢结构根本知识:选用钢材通常为普通碳素钢和普通低合金钢,主要用Q235(屈服强度Nmm)o钢材规格:钢板、型钢(角钢、槽钢、工字钢)、薄壁型钢钢结构特点:强度高材质均匀塑性、韧性好工业化程度高可焊性耐腐蚀性差耐火性差超高层钢结构:纯钢:钢框架+支撑、钢框架+钢板剪力墙钢+碎:钢框架+碎剪力墙、碎筒+钢框架、(外)钢框筒+(内)碎筒影响构造的因素:静载、动载、水平荷载、垂直荷载气候条件人与设备

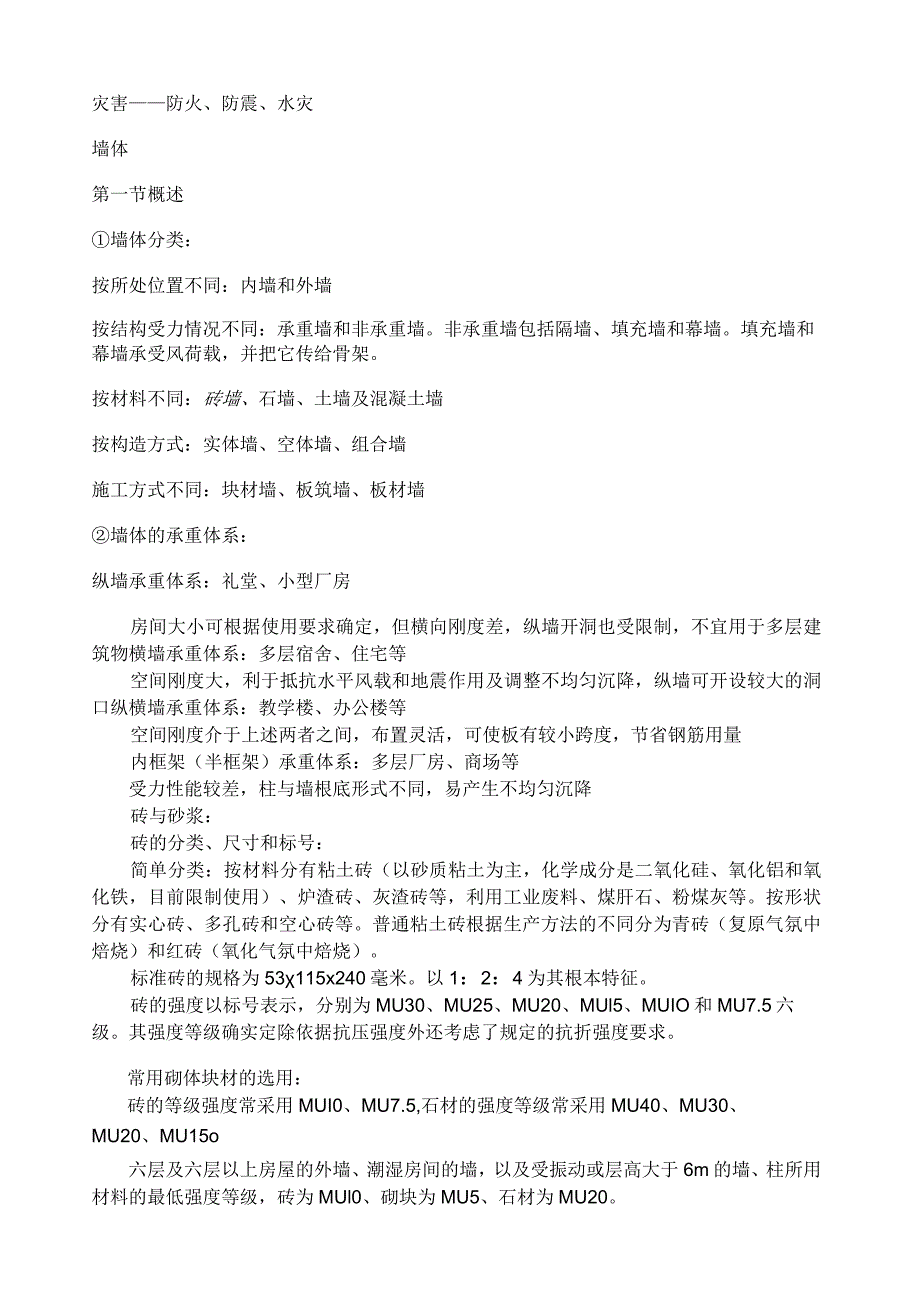

3、灾害防火、防震、水灾墙体第一节概述墙体分类:按所处位置不同:内墙和外墙按结构受力情况不同:承重墙和非承重墙。非承重墙包括隔墙、填充墙和幕墙。填充墙和幕墙承受风荷载,并把它传给骨架。按材料不同:砖墙、石墙、土墙及混凝土墙按构造方式:实体墙、空体墙、组合墙施工方式不同:块材墙、板筑墙、板材墙墙体的承重体系:纵墙承重体系:礼堂、小型厂房房间大小可根据使用要求确定,但横向刚度差,纵墙开洞也受限制,不宜用于多层建筑物横墙承重体系:多层宿舍、住宅等空间刚度大,利于抵抗水平风载和地震作用及调整不均匀沉降,纵墙可开设较大的洞口纵横墙承重体系:教学楼、办公楼等空间刚度介于上述两者之间,布置灵活,可使板有较小跨度
4、,节省钢筋用量内框架(半框架)承重体系:多层厂房、商场等受力性能较差,柱与墙根底形式不同,易产生不均匀沉降砖与砂浆:砖的分类、尺寸和标号:简单分类:按材料分有粘土砖(以砂质粘土为主,化学成分是二氧化硅、氧化铝和氧化铁,目前限制使用)、炉渣砖、灰渣砖等,利用工业废料、煤肝石、粉煤灰等。按形状分有实心砖、多孔砖和空心砖等。普通粘土砖根据生产方法的不同分为青砖(复原气氛中焙烧)和红砖(氧化气氛中焙烧)。标准砖的规格为53115x240毫米。以1:2:4为其根本特征。砖的强度以标号表示,分别为MU30、MU25、MU20、MUl5、MUIO和MU7.5六级。其强度等级确实定除依据抗压强度外还考虑了规定

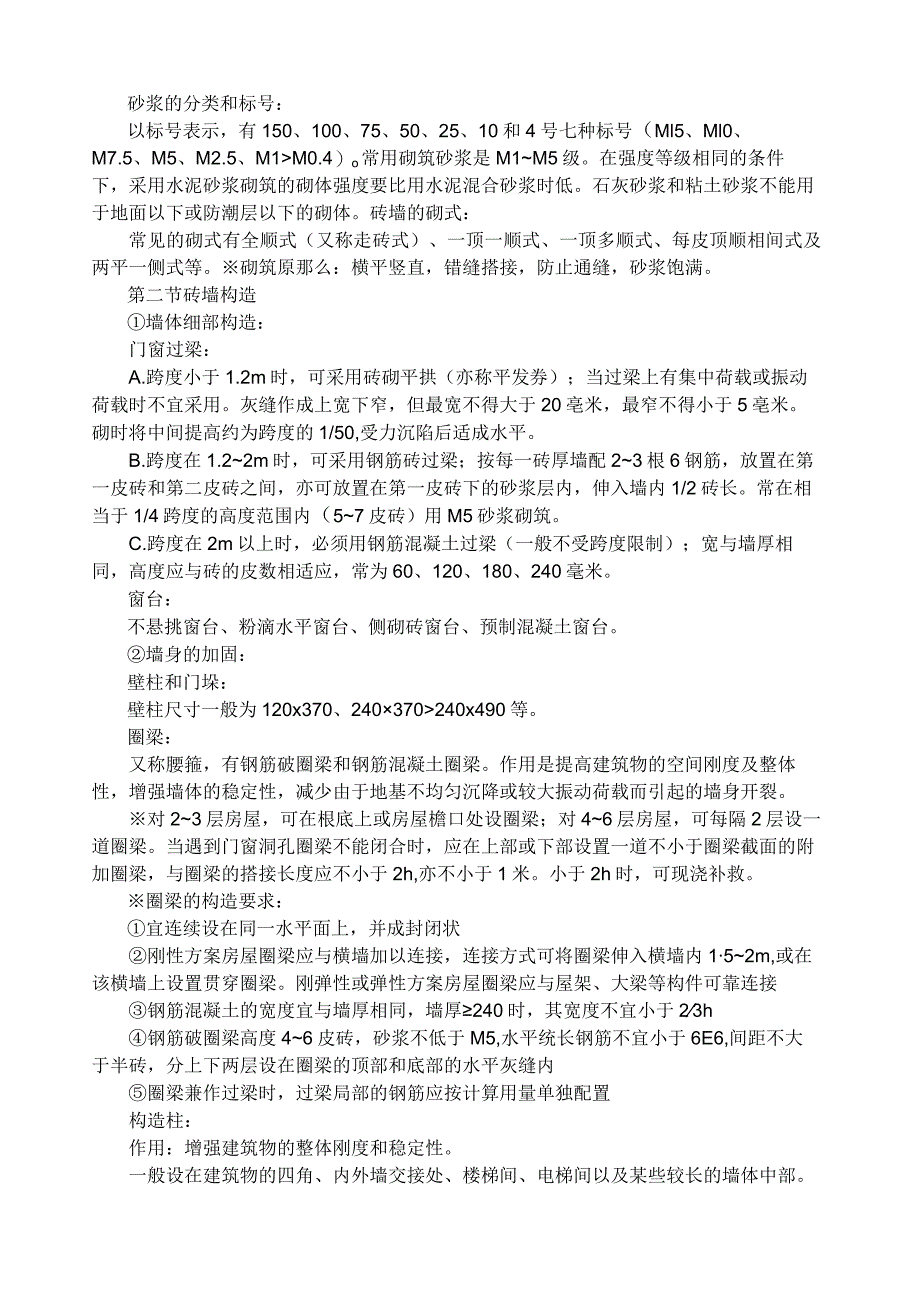

5、的抗折强度要求。常用砌体块材的选用:砖的等级强度常采用MUI0、MU7.5,石材的强度等级常采用MU40、MU30、MU20、MU15o六层及六层以上房屋的外墙、潮湿房间的墙,以及受振动或层高大于6m的墙、柱所用材料的最低强度等级,砖为MUl0、砌块为MU5、石材为MU20。砂浆的分类和标号:以标号表示,有150、100、75、50、25、10和4号七种标号(Ml5、Ml0、M7.5、M5、M2.5、M1M0.4)o常用砌筑砂浆是M1M5级。在强度等级相同的条件下,采用水泥砂浆砌筑的砌体强度要比用水泥混合砂浆时低。石灰砂浆和粘土砂浆不能用于地面以下或防潮层以下的砌体。砖墙的砌式:常见的砌式有全
6、顺式(又称走砖式)、一顶一顺式、一顶多顺式、每皮顶顺相间式及两平一侧式等。砌筑原那么:横平竖直,错缝搭接,防止通缝,砂浆饱满。第二节砖墙构造墙体细部构造:门窗过梁:A.跨度小于1.2m时,可采用砖砌平拱(亦称平发券);当过梁上有集中荷载或振动荷载时不宜采用。灰缝作成上宽下窄,但最宽不得大于20亳米,最窄不得小于5亳米。砌时将中间提高约为跨度的1/50,受力沉陷后适成水平。B.跨度在1.22m时,可采用钢筋砖过梁;按每一砖厚墙配23根6钢筋,放置在第一皮砖和第二皮砖之间,亦可放置在第一皮砖下的砂浆层内,伸入墙内1/2砖长。常在相当于1/4跨度的高度范围内(57皮砖)用M5砂浆砌筑。C.跨度在2m
7、以上时,必须用钢筋混凝土过梁(一般不受跨度限制);宽与墙厚相同,高度应与砖的皮数相适应,常为60、120、180、240毫米。窗台:不悬挑窗台、粉滴水平窗台、侧砌砖窗台、预制混凝土窗台。墙身的加固:壁柱和门垛:壁柱尺寸一般为120x370、240370240x490等。圈梁:又称腰箍,有钢筋破圈梁和钢筋混凝土圈梁。作用是提高建筑物的空间刚度及整体性,增强墙体的稳定性,减少由于地基不均匀沉降或较大振动荷载而引起的墙身开裂。对23层房屋,可在根底上或房屋檐口处设圈梁;对46层房屋,可每隔2层设一道圈梁。当遇到门窗洞孔圈梁不能闭合时,应在上部或下部设置一道不小于圈梁截面的附加圈梁,与圈梁的搭接长度应
8、不小于2h,亦不小于1米。小于2h时,可现浇补救。圈梁的构造要求:宜连续设在同一水平面上,并成封闭状刚性方案房屋圈梁应与横墙加以连接,连接方式可将圈梁伸入横墙内152m,或在该横墙上设置贯穿圈梁。刚弹性或弹性方案房屋圈梁应与屋架、大梁等构件可靠连接钢筋混凝土的宽度宜与墙厚相同,墙厚240时,其宽度不宜小于23h钢筋破圈梁高度46皮砖,砂浆不低于M5,水平统长钢筋不宜小于6E6,间距不大于半砖,分上下两层设在圈梁的顶部和底部的水平灰缝内圈梁兼作过梁时,过梁局部的钢筋应按计算用量单独配置构造柱:作用:增强建筑物的整体刚度和稳定性。一般设在建筑物的四角、内外墙交接处、楼梯间、电梯间以及某些较长的墙体
9、中部。构造柱必须与圈梁及墙体紧密连结,下端应锚固于钢筋混凝土根底或根底梁内。柱截面应不小于180x240。主筋一般采用4E12,钢箍间距不大于250毫米,墙与柱之间应沿墙高每500毫米设2E6钢筋连结,每边伸入墙内不少于1米。其他类型墙体:空斗墙:用料省、自重轻,但对砖的质量和施工技术要求较高。石墙:乱石墙:长边不小于墙厚的三分之二,短边不小于墙厚的三分之一,厚度约200250毫米左右。整石墙:长约6001200毫米,宽约200600毫米,高约150400毫米。整石墙厚度为250400毫米,灰缝厚度为36毫米。砌块墙:以中小型砌块居多。小型砌块外型尺寸多为190190390亳米,辅助块尺寸为9
10、0190190和190190190毫米。第三节墙体的防潮和防水勒脚构造与防潮防水处理:A.水平防潮层:有油毡防潮层、防水砂浆防潮层和配筋细石混凝土防潮层等。油毡防潮层,1015厚砂浆找平层上用热沥青贴一毡二油,油毡搭接长度应70毫米,油毡宽度应比找平层每侧宽10毫米。防水砂浆防潮层,2025厚1:2或1:2.5水泥砂浆加35%防水剂铺设于需要设置防潮层的位置,或用防水砂浆砌筑12皮砖,砌砖灰缝1520毫米。细石混凝土防潮层,60厚3E6或3E8,适用于整体刚度要求较高的建筑中。有时结合地梁。B.垂直防潮层:当室内地坪出现高差或室内地坪低于室外地面时,对有高差局部的垂直墙面采取垂直防潮措施。C.
11、防潮层位置:水平防潮层应设置在距室外地面150毫米以上的勒脚砌体中。当室内地面采用实铺构造,防潮层应设在室内混凝土层上下外表之间,室内地坪以下60亳米(即一皮砖)的地方;当室内地面采用实铺构造,而室内地面有标高差时,防潮层应设在不同标高的室内地坪以下60毫米处,并在两防潮层之间墙的内侧设垂直防潮层;当室内地面采用空铺木地板构造时,防潮层最高位置可在木搁栅垫木下面,并应在人行道或散水外表100-150毫米以上。第四节隔墙与隔断隔墙与隔断的作用与要求:主要用来分隔房间。要求隔光、声、热、辐射,防火、水、盗,具有一定强度和稳定性,用料轻、薄。隔墙构造:常见隔墙可分为砌筑隔墙、立筋隔墙和条板隔墙等。砌
12、筑隔墙(块材隔墙):砌筑隔墙指用普通砖、多孔成、空心豉以及各种轻质砌块等砌筑的墙体。砖隔墙有半砖隔墙和1/4砖隔墙两种。隔墙上部与楼板相接处,应留有约30毫米空隙或将上两皮前斜砌,以预防楼板结构产生挠度,致使隔墙被压坏。隔墙方向平行于楼板长向时,不应落在楼板上,而要在楼板间单设小梁。立筋隔墙:骨架有木骨架和轻钢骨架之分。灰板条抹灰隔墙:以上槛、下槛、墙筋、斜撑及横档组成骨架,钉以板条,然后进行抹面。上下槛及墙筋断面通常为50x70或50x100毫米。灰板条尺寸有两种:1200246毫米和1200389毫米。墙筋间距400或600毫米(视饰面材料规格而定),墙筋间沿高度方向每隔1.5米左右设斜撑
13、一道。灰板条间隙为9毫米左右,接头处要留出35毫米的伸缩余地。板条接缝长达600毫米时,必须使接缝位置错开。在灰板墙与砖墙相接处加钉钢丝网,每侧宽200毫米左右,减少抹面层出现裂缝的可能。为了防水防潮和保证抹水泥砂浆踢脚的质量,下部可先砌23皮粘土砖。人造板隔墙:人造板主要有胶合板、纤维板、石膏板等。胶合板有18309154毫米,三夹板;21359157毫米,五夹板硬质纤维板有220010504,235011505纸面石膏板有300080012,30008009板材隔墙:指单板高度相当于房间的净高,面积较大,且不依赖骨架,直接装配而成的隔墙,如泰柏板、碳化石灰板隔墙、加气混凝土板隔墙、纸蜂窝板
14、隔墙等。泰柏板(又名三维板)是由E2低碳冷拔镀锌钢丝焊接成三维空间网笼,中间填充50mm厚的阻燃聚苯乙烯泡沫塑料构成的轻质板材,然后在现场安装并双面抹灰或喷涂水泥砂浆而组成的复合墙体。厚约7576,宽12001400,长24004000。以膨胀螺栓与地坪、楼板或吊顶连接。第五节墙面装修墙面装修的分类:墙面装修有外墙装修和内墙装修之分。按材料和施工方法可分为:抹灰类水泥砂浆、混合砂浆、拉毛、水刷石、干粘石、斩假石、喷涂等;纸筋灰、石膏粉面、膨胀珍珠岩灰浆、混合砂浆、拉毛、拉条等贴面类面砖、马赛克、玻璃马赛克、水磨石板、天然石板等;釉面砖、人造石板、天然石板等涂料类石灰浆、水泥、涂料、彩色弹涂等;
15、大白浆、石灰浆、油漆、乳胶漆、水溶性涂料、弹涂等裱糊类塑料墙纸、金属面墙纸、木纹壁纸、花纹玻璃纤维布、纺织面墙纸及绵缎等铺钉类各种金属饰面板、石棉水泥板、玻璃等;胶合板、纤维板、石膏板及各种装饰面板等墙面装修构造:抹灰类墙面装修:特点:施工简便,造价低廉;耐久性低,易开裂,易变色,工效较低。墙面抹灰有一定厚度,外墙一般为2025毫米,内墙一般为1520毫米,顶棚一般为1215亳米。墙面抹灰层不宜太厚,而且需分层构造,一般由底层、中间层和面层组成。墙裙、护角与引条线:墙裙又称台度,高一般为1.5米左右,保护墙身,防潮、防水。护角,内墙凸出的转角处或门洞的两侧,抹以高1.5米的1:2或1:3水泥砂浆打底,以素水泥浆捋小圆角进行处理(或1:1:4混合砂浆)。抹灰类装修施工:按面层不同分为一般抹灰和装饰抹灰两大类。一般抹灰的等级:普通抹灰分层找平,修整,外表压光中级抹灰阳角找方,设置标筋,分层赶平,修整,外表压光高级抹灰阴阳角找方,
