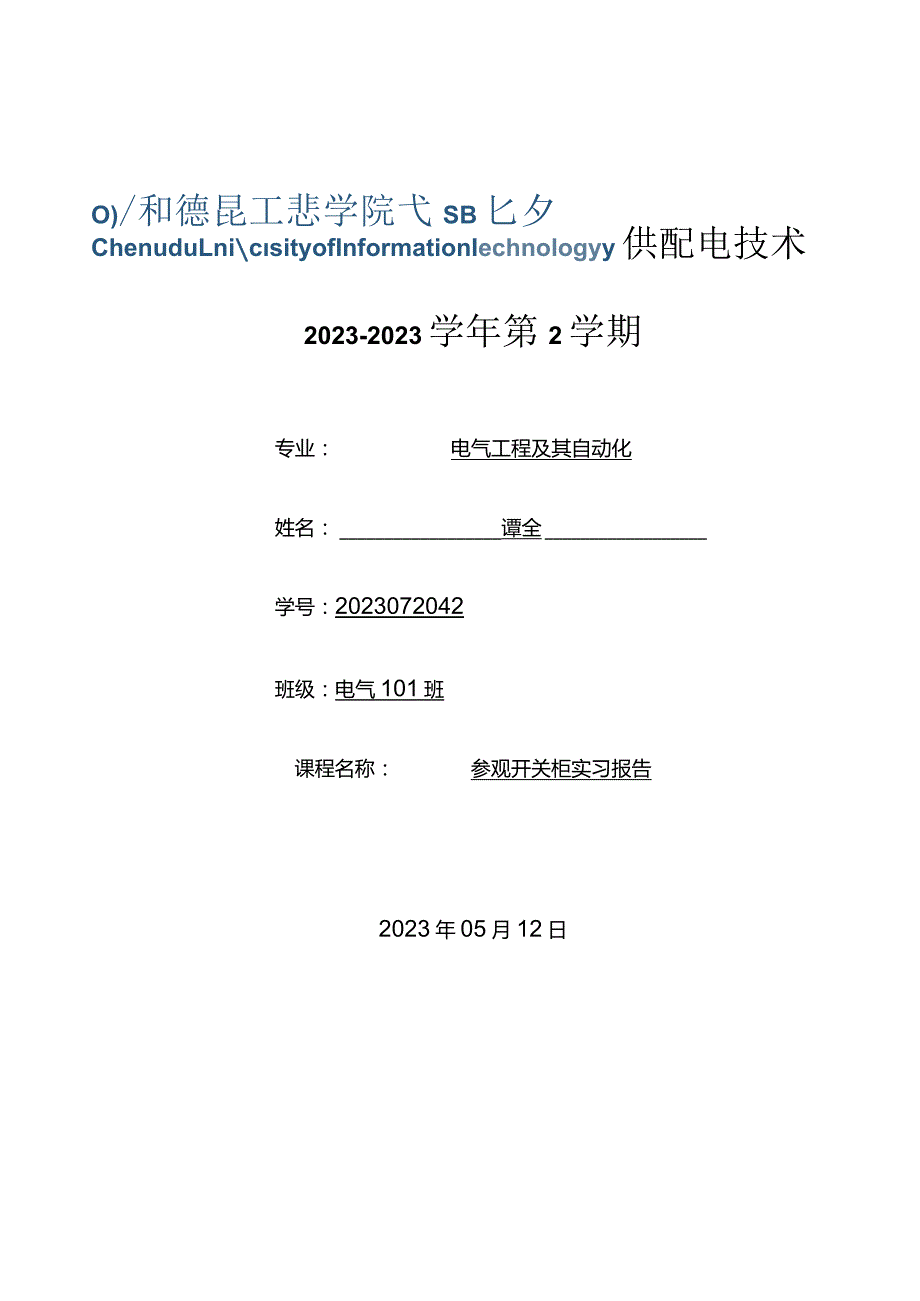

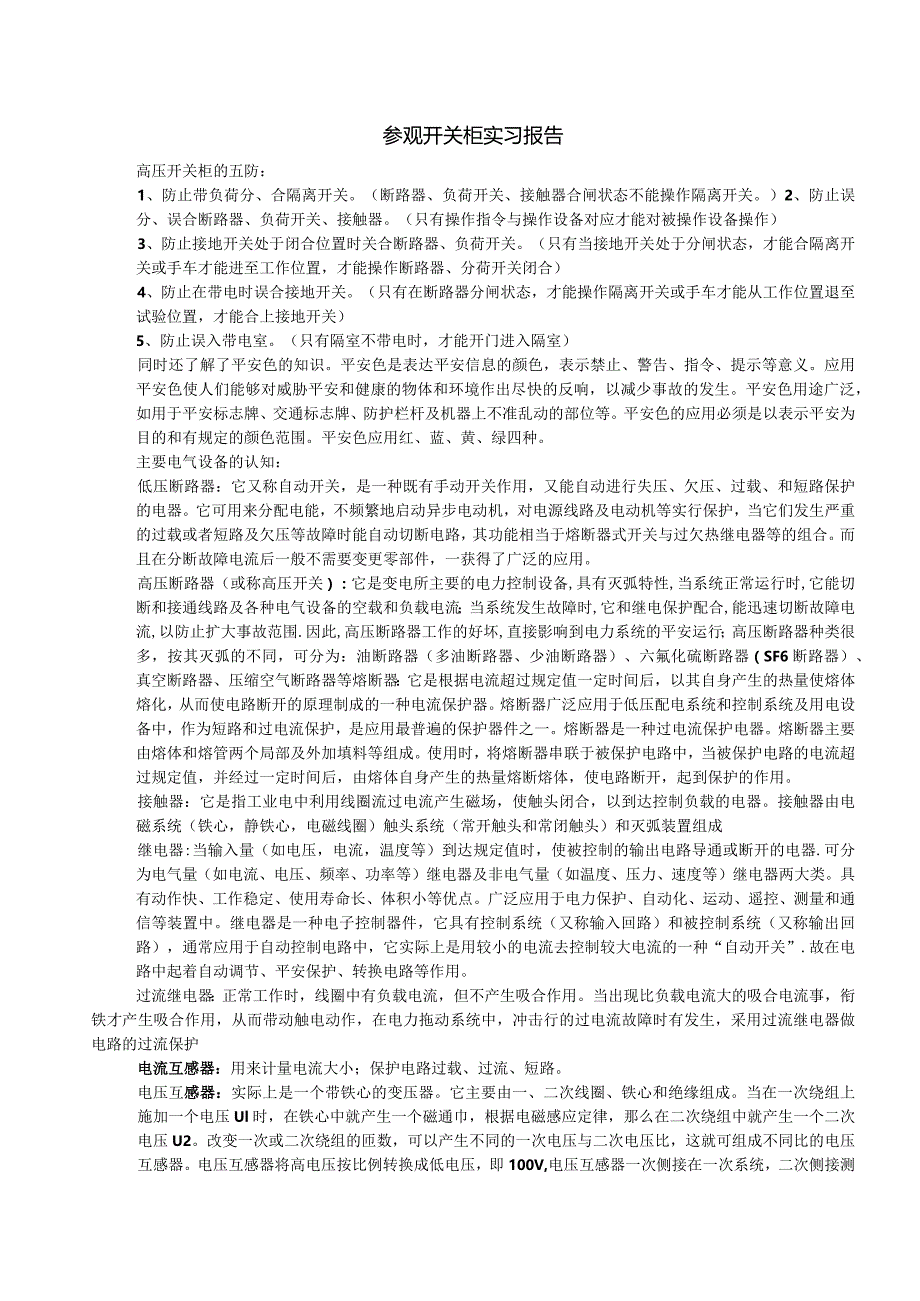

1、O)/和德昆工悲学院弋SB匕夕ChenuduLnicsityofInformationIechnologyy供配电技术2023-2023学年第2学期专业：电气工程及其自动化姓名：谭全学号：2023072042班级：电气101班课程名称：参观开关柜实习报告2023年05月12日参观开关柜实习报告高压开关柜的五防：1、防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。）2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至
2、工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室）同时还了解了平安色的知识。平安色是表达平安信息的颜色，表示禁止、警告、指令、提示等意义。应用平安色使人们能够对威胁平安和健康的物体和环境作出尽快的反响，以减少事故的发生。平安色用途广泛，如用于平安标志牌、交通标志牌、防护栏杆及机器上不准乱动的部位等。平安色的应用必须是以表示平安为目的和有规定的颜色范围。平安色应用红、蓝、黄、绿四种。主要电气设备的认知：低压断路器：它又称自动开关
3、，是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。高压断路器（或称高压开关）：它是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的平安运行；高压断路器种
4、类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等熔断器：它是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一种电流保护器。熔断器广泛应用于低压配电系统和控制系统及用电设备中，作为短路和过电流保护，是应用最普遍的保护器件之一。熔断器是一种过电流保护电器。熔断器主要由熔体和熔管两个局部及外加填料等组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，起到保护的作用。接触器：它是指工业电中利用线圈流过电流
5、产生磁场，使触头闭合，以到达控制负载的电器。接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成继电器:当输入量（如电压，电流，温度等）到达规定值时，使被控制的输出电路导通或断开的电器.可分为电气量（如电流、电压、频率、功率等）继电器及非电气量（如温度、压力、速度等）继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”.故在电路
6、中起着自动调节、平安保护、转换电路等作用。过流继电器：正常工作时，线圈中有负载电流，但不产生吸合作用。当出现比负载电流大的吸合电流事，衔铁才产生吸合作用，从而带动触电动作，在电力拖动系统中，冲击行的过电流故障时有发生，采用过流继电器做电路的过流保护电流互感器：用来计量电流大小；保护电路过载、过流、短路。电压互感器：实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压Ul时，在铁心中就产生一个磁通巾，根据电磁感应定律，那么在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感

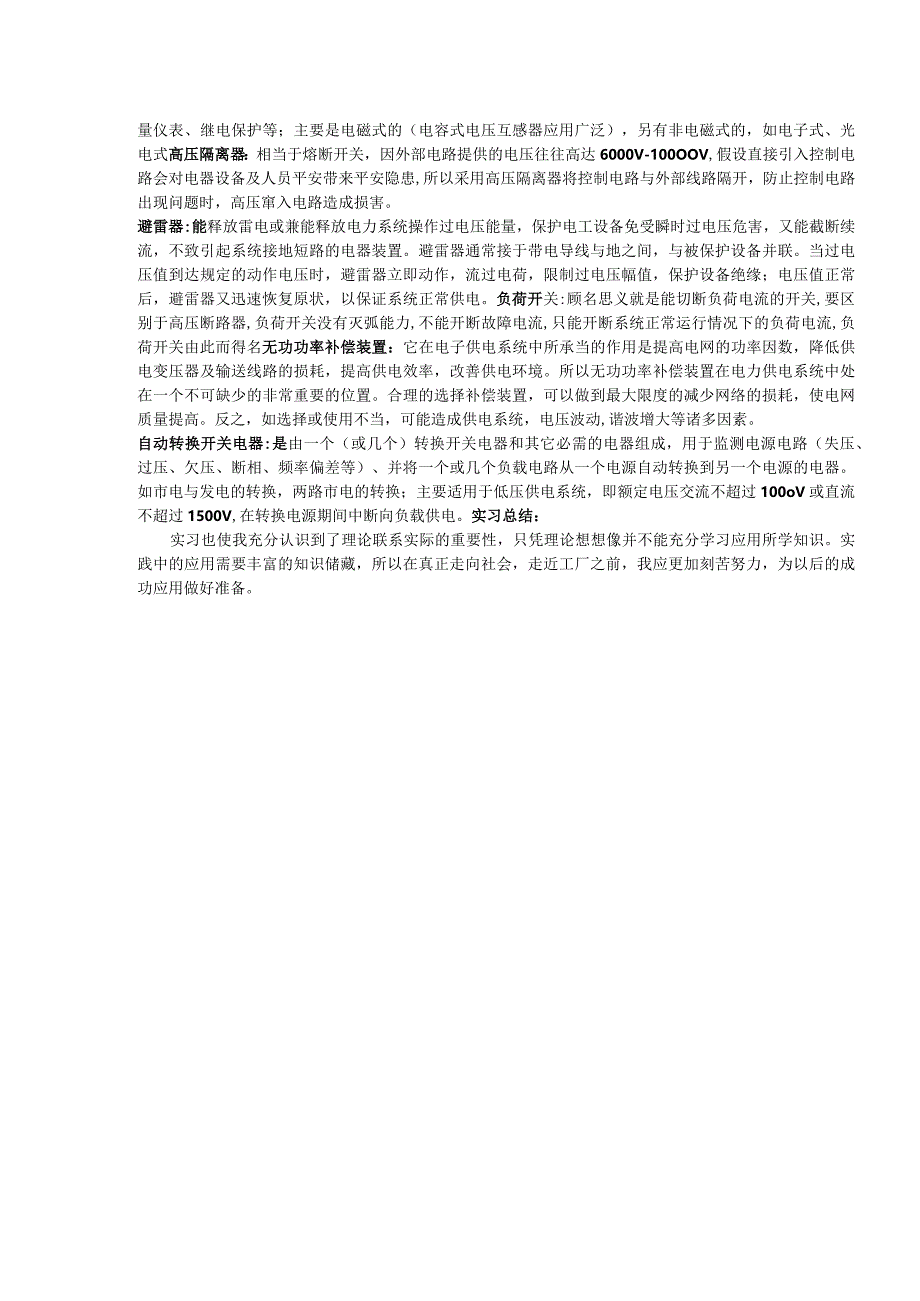

7、器将高电压按比例转换成低电压，即100V,电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式高压隔离器：相当于熔断开关，因外部电路提供的电压往往高达6000V-100OOV,假设直接引入控制电路会对电器设备及人员平安带来平安隐患,所以采用高压隔离器将控制电路与外部线路隔开，防止控制电路出现问题时，高压窜入电路造成损害。避雷器:能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。避雷器通常接于带电导线与地之间，与被保护设备并联。当过电压值到达
8、规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。负荷开关:顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名无功功率补偿装置：它在电子供电系统中所承当的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动,谐波增大等诸多因素。自动转换开关电器:是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路（失压、过压、欠压、断相、频率偏差等）、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。如市电与发电的转换，两路市电的转换；主要适用于低压供电系统，即额定电压交流不超过100oV或直流不超过1500V,在转换电源期间中断向负载供电。实习总结：实习也使我充分认识到了理论联系实际的重要性，只凭理论想想像并不能充分学习应用所学知识。实践中的应用需要丰富的知识储藏，所以在真正走向社会，走近工厂之前，我应更加刻苦努力，为以后的成功应用做好准备。
