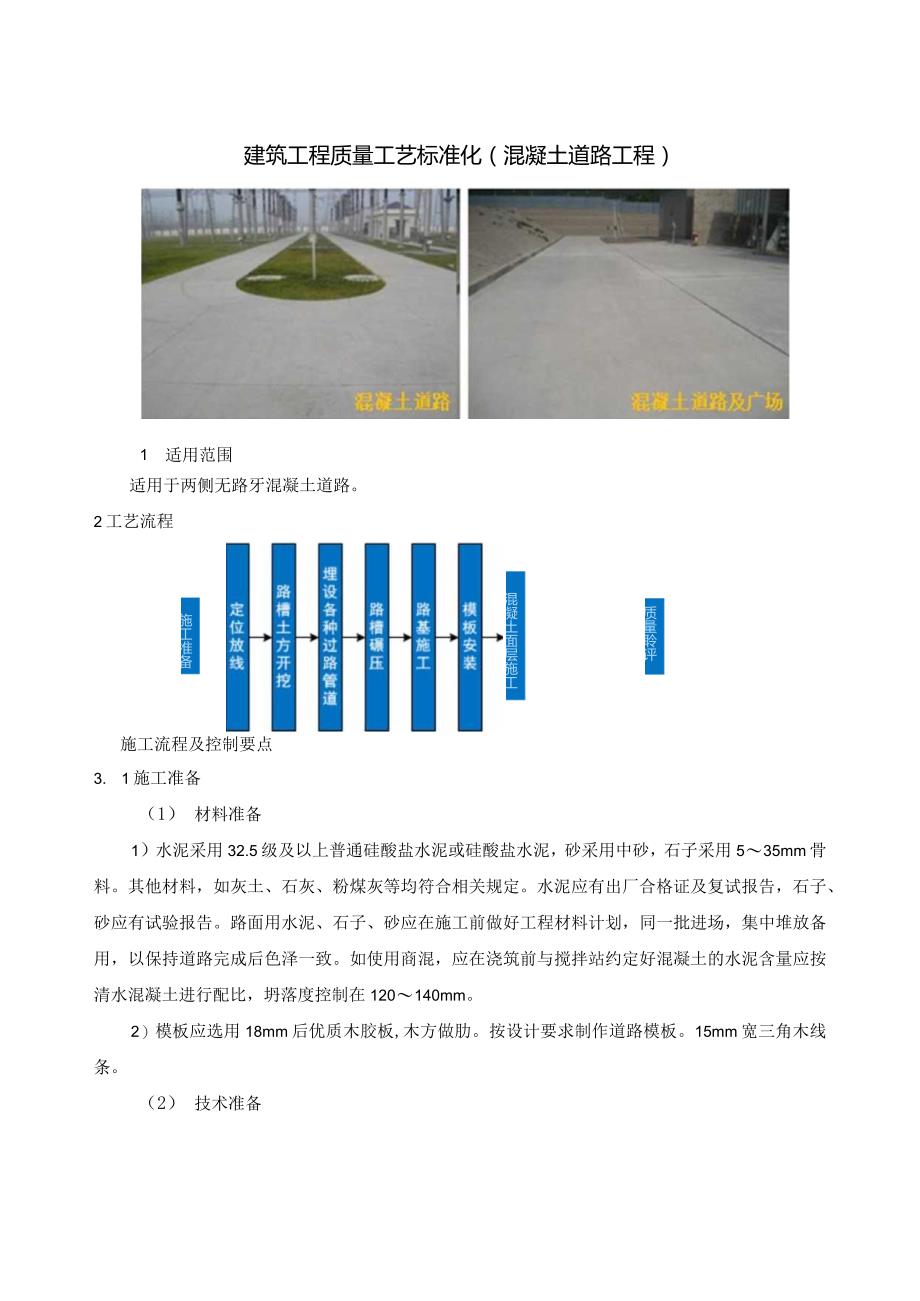

1、建筑工程质量工艺标准化（混凝土道路工程）适用范围1适用于两侧无路牙混凝土道路。2工艺流程混凝土面层施工施工准备质量聆评施工流程及控制要点3. 1施工准备（1） 材料准备1）水泥采用32.5级及以上普通硅酸盐水泥或硅酸盐水泥，砂采用中砂，石子采用535mm骨料。其他材料，如灰土、石灰、粉煤灰等均符合相关规定。水泥应有出厂合格证及复试报告，石子、砂应有试验报告。路面用水泥、石子、砂应在施工前做好工程材料计划，同一批进场，集中堆放备用，以保持道路完成后色泽一致。如使用商混，应在浇筑前与搅拌站约定好混凝土的水泥含量应按清水混凝土进行配比，坍落度控制在120140mm。2）模板应选用18mm后优质木胶板

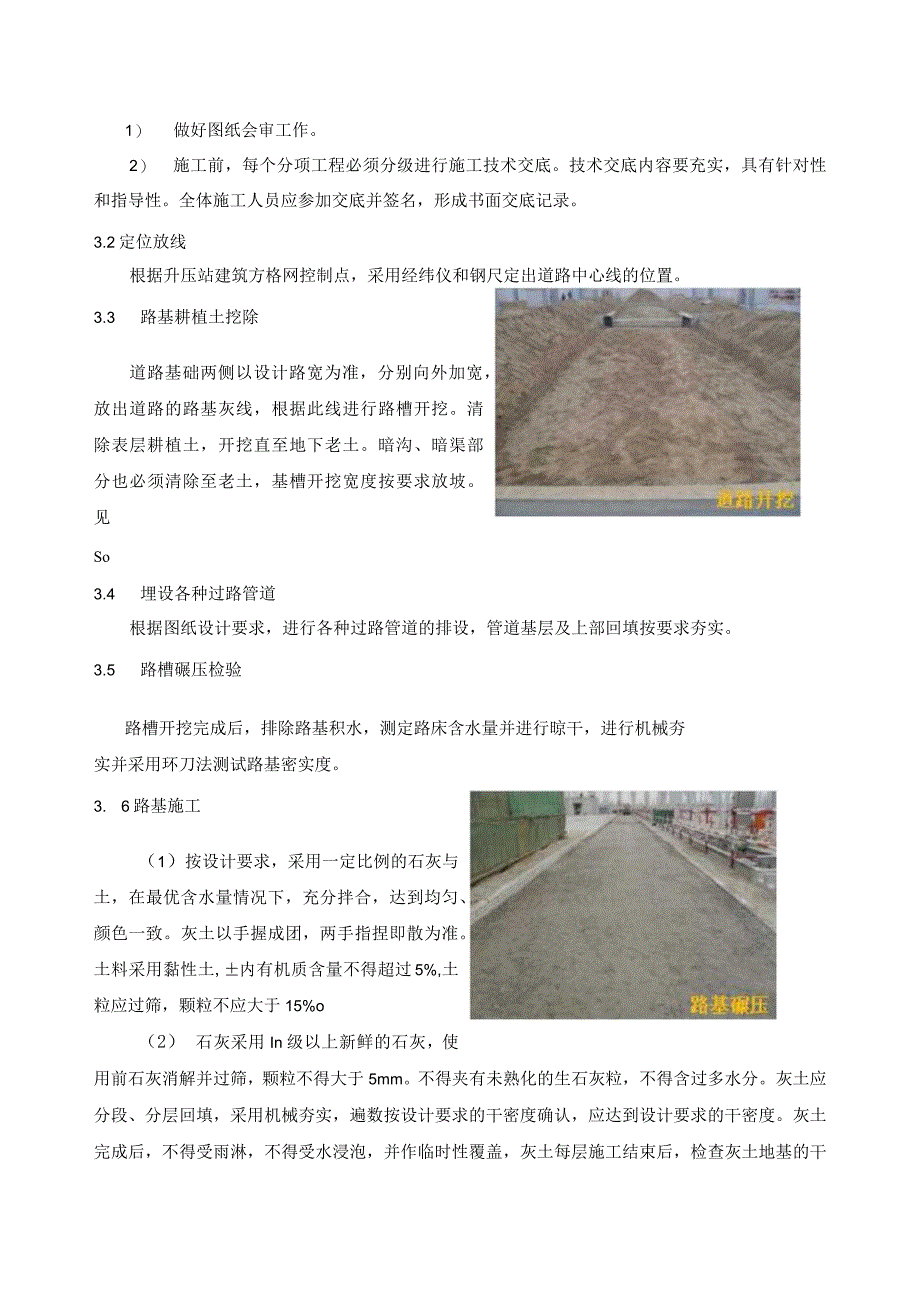

2、,木方做肋。按设计要求制作道路模板。15mm宽三角木线条。（2） 技术准备1） 做好图纸会审工作。2） 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3.2定位放线根据升压站建筑方格网控制点，采用经纬仪和钢尺定出道路中心线的位置。3.3 路基耕植土挖除道路基础两侧以设计路宽为准，分别向外加宽，放出道路的路基灰线，根据此线进行路槽开挖。清除表层耕植土，开挖直至地下老土。暗沟、暗渠部分也必须清除至老土，基槽开挖宽度按要求放坡。见So3.4 埋设各种过路管道根据图纸设计要求，进行各种过路管道的排设，管道基层及上部
3、回填按要求夯实。3.5 路槽碾压检验路槽开挖完成后，排除路基积水，测定路床含水量并进行晾干，进行机械夯实并采用环刀法测试路基密实度。3. 6路基施工（1）按设计要求，采用一定比例的石灰与土，在最优含水量情况下，充分拌合，达到均匀、颜色一致。灰土以手握成团，两手指捏即散为准。土料采用黏性土,内有机质含量不得超过5%,土粒应过筛，颗粒不应大于15%o（2） 石灰采用In级以上新鲜的石灰，使用前石灰消解并过筛，颗粒不得大于5mm。不得夹有未熟化的生石灰粒，不得含过多水分。灰土应分段、分层回填，采用机械夯实，遍数按设计要求的干密度确认，应达到设计要求的干密度。灰土完成后，不得受雨淋，不得受水浸泡，并作

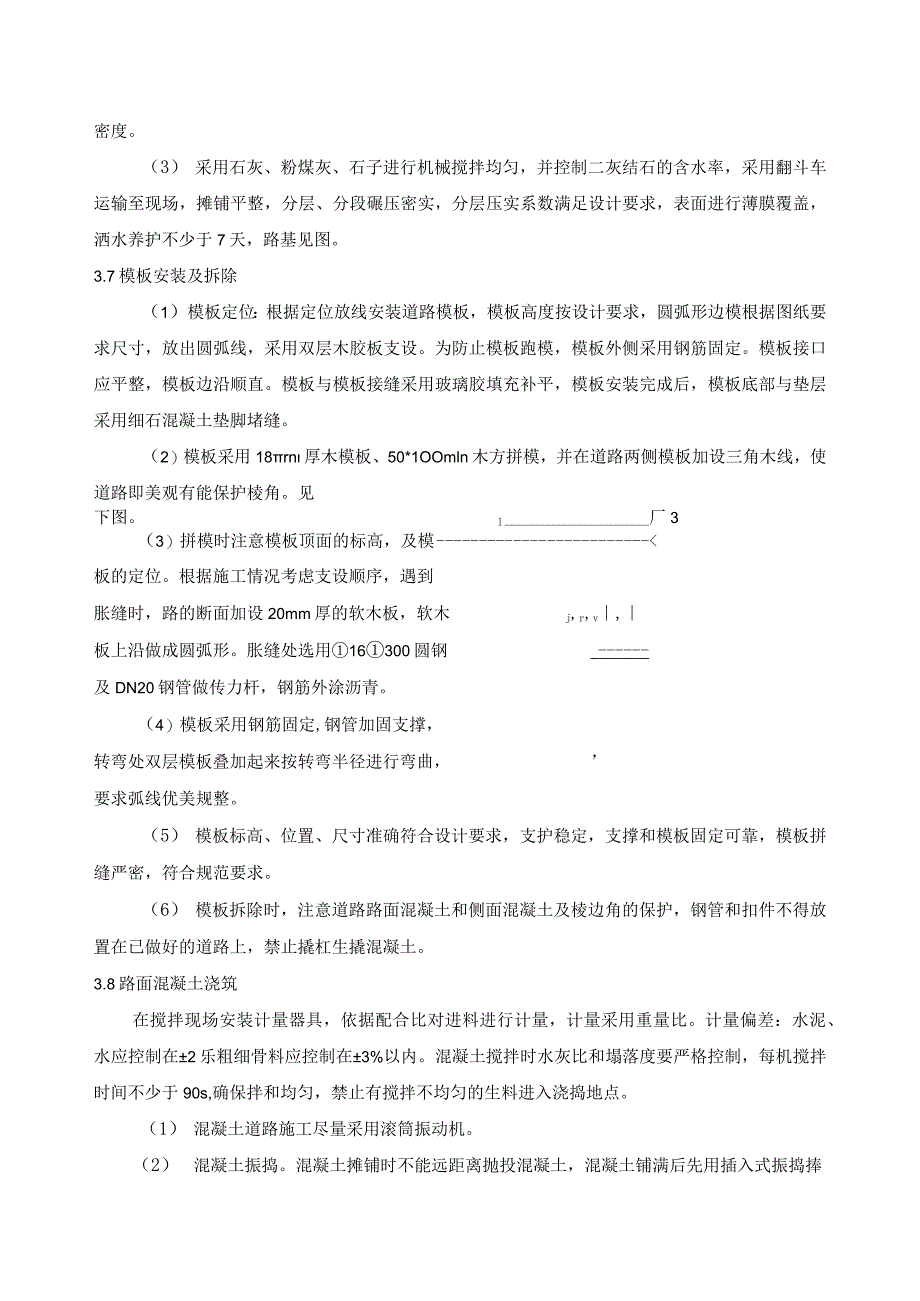

4、临时性覆盖，灰土每层施工结束后，检查灰土地基的干密度。（3） 采用石灰、粉煤灰、石子进行机械搅拌均匀，并控制二灰结石的含水率，采用翻斗车运输至现场，摊铺平整，分层、分段碾压密实，分层压实系数满足设计要求，表面进行薄膜覆盖，洒水养护不少于7天，路基见图。3.7模板安装及拆除（1）模板定位：根据定位放线安装道路模板，模板高度按设计要求，圆弧形边模根据图纸要求尺寸，放出圆弧线，采用双层木胶板支设。为防止模板跑模，模板外侧采用钢筋固定。模板接口应平整，模板边沿顺直。模板与模板接缝采用玻璃胶填充补平，模板安装完成后，模板底部与垫层采用细石混凝土垫脚堵缝。（2）模板采用18rn厚木模板、50*1OOmln
5、木方拼模，并在道路两侧模板加设三角木线，使道路即美观有能保护棱角。见下图。l厂3（3）拼模时注意模板顶面的标高，及模板的定位。根据施工情况考虑支设顺序，遇到胀缝时，路的断面加设20mm厚的软木板，软木j,r,v,板上沿做成圆弧形。胀缝处选用16300圆钢及DN20钢管做传力杆，钢筋外涂沥青。（4）模板采用钢筋固定,钢管加固支撑，转弯处双层模板叠加起来按转弯半径进行弯曲，要求弧线优美规整。（5） 模板标高、位置、尺寸准确符合设计要求，支护稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。（6） 模板拆除时，注意道路路面混凝土和侧面混凝土及棱边角的保护，钢管和扣件不得放置在已做好的道路上，禁止
6、撬杠生撬混凝土。3.8路面混凝土浇筑在搅拌现场安装计量器具，依据配合比对进料进行计量，计量采用重量比。计量偏差：水泥、水应控制在2乐粗细骨料应控制在3%以内。混凝土搅拌时水灰比和塌落度要严格控制，每机搅拌时间不少于90s,确保拌和均匀，禁止有搅拌不均匀的生料进入浇捣地点。（1） 混凝土道路施工尽量采用滚筒振动机。（2） 混凝土振捣。混凝土摊铺时不能远距离抛投混凝土，混凝土铺满后先用插入式振捣捧进行振捣，振点间距不大于50Omnb先两侧后中间，混凝土不能过度振捣。插入式振动棒振捣过后不允许有漏振现象。再用滚筒碾压赶浆、找平，混凝土振捣时，随时要观察侧模的情况，发现问题应及时纠正，见图。（3）路面
7、压光。赶浆找平后禁止施工人员在振好的混凝土上随意走动。待混凝土水分略干后（操作人员应根据气温情况灵活撑握），用磨浆机磨出面层砂浆，见图。路面压光要求至少为四遍。待混凝土表面无水膜时进行第一遍人工压光，同时处理好边角及细部，要求压实平整，待混凝土开始凝结即进行分遍抹压面层,压光机压光时不得漏压，将面层凸坑和脚印压平，在混凝土终凝前完成压光，压光后要求混凝土平整、无抹痕、无接头印、无外露石子及砂砾，颜色均匀一致,见图。（4） 路面胀缝设置：胀缝留设间距以1520m为宜，在道路与建（构）筑物衔接处，道路交叉处必须做胀缝。胀缝必须上下贯通，缝宽按设计留置。胀缝在混凝土浇捣前必须设置胀缝，胀缝应与路面中
8、心线垂直；缝壁必须垂直，缝隙宽度必须一致，缝中不得连浆；缝隙上部应浇灌填缝料，下部应设胀缝板。（5） 胀缝的处理：道路完成后胀缝内清理干净，胀缝两侧粘贴美纹纸，采用沥青砂浆灌缝,使用1416方钢,用火加热后烫压平整,上口低于路面1.5mm。混凝土路面胀缝处理见图。（6）路面缩缝切割：当混凝土达到设计强度25%30%时可进行缩缝切割，以切割时不出现缺棱掉角为宜，缩缝切割的深度应不小于路面厚度的1/3（从顶面算起）；缩缝留设间距以45m为宜。缩缝切割样式见图。（7） 每100nI3混凝土留设一组试块，不够IoOnl的按每次浇筑时留设。做为评定混凝土强度的实验依据。2. 9路面养护路面混凝土养护要派
9、专人负责，并在浇筑完成后12h内开始，使路面一直保持湿润状态，养护期一般为1421天。混凝土路面养护见图。路面养护期间严禁行人、车辆在上面走动，直至混凝土强度达到要求后方可通行，通行速度不得大于5kmh,防止车辆刹车破坏或污染道路面层。3. 10质量验评（1） 路面宽度偏差20mm；路面平整度偏差W5i;（2） 纵坡标高偏差10mm；横坡偏差为坡长的0.25%；（3） 纵缝顺直度偏差WIonlm；横缝顺直度偏差W5mm；（4） 板边垂直度偏差5mrn;（5） 胀缝板边垂直度无误差;（6） 相邻板高差偏差W3mm；（7） 井框与路面高差偏差W3mm。4混凝土道路工程相关的检查项目及质量标准4.
10、1路基质量标准和检验方法（土方）类别序号检查项目质量标准单位检验方法及器具主控项目1压实度路基压实度应符合DGJ08-118城市道路工程施工质量验收规范中的有关规定环刀法、灌砂法或灌水法2弯沉值不应大于设计规定弯沉仪检测一般项目1表面质量路床应平整、坚实，无明显轮迹、翻浆、波浪、起皮等现象，路堤边坡应密实、稳定、平顺等观察检查2土路基允许偏差路床纵断高程-20+10mm水准仪检查路床中线偏差30mm经纬仪检查，用钢尺量取最大值路床平整度15mm3m直尺和塞尺连续测量2次，取最大值路床宽度不小于设计值4钢尺检查路床横坡+0.3%且不反坡水准仪测量边坡不陡于设计值%坡度尺测量注：8为施工时必要的附
11、加宽度。4.2 路基质量标准和检验方法（挖石）类别序号检查项目质量标准单位检验方法及器具主控项目1边坡质量上边坡必须稳定，严禁有松石、险石观察一般项目2挖石方路基允许偏差路床纵断高程-100+50mm水准仪检查路床中线偏位30mm经纬仪、钢尺量取最大值检查路床宽度不小于设计值）钢尺检查边坡不大于设计值坡度尺测量注：3为施工时必要的附加宽度。4.3 路基质量标准和检验方法（填石）序号检查项目质量标准单位检验方法及器具主控项目1压实度路基压实度应符合试验路段确定的施工工艺要求,沉降差不应大于试验路段确定的沉降差水准仪测量一般项目1路床质量路床顶面应嵌缝牢固液面均匀、平整、稳定，无推移、浮石观察2边
12、坡质量边坡应稳定、平顺，无松石观察3填石方路基允许偏路床纵断高程-20+10mm水准仪检查路床中线偏位30mm经纬仪、钢尺量取最大值检查差路床宽度不小于设计值6钢尺检查路床横坡0.3%且不反坡水准仪测量边坡不大于设计值坡度尺测量注：B为施工时必要的附加宽度。4.4 水泥混凝土路面质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1原材料质量必须符合设计要求和现行有关标准规定检查出厂合格证书和试验报告,进场复验2混凝土弯拉强度必须符合设计要求检查试验报告及强度评定资料3混凝土面层厚度必须符合设计要求,允许误差为5mm钢尺检查或现场钻孔检查4抗滑构造深度必须符合设计要求铺砂法一般
13、项目1路面外观质量水泥混凝土面层应板面平整、密实，边角应整齐、无裂缝，并不应有石子外露和浮浆、脱皮、踏痕、积水等现象，蜂窝麻面面积不得大于总面积的0.3%观察、测量检查2伸缩缝及施工缝留置质量伸缩缝应垂直、直顺,缝内不应有杂物。伸缩缝在规定的深度和宽度范围内应全部贯通，传力杆应与缝面垂直观察检查一般项目3混凝土路面允许偏差纵断高程15mm水准仪测量中线偏位20mm经纬仪测量平整度标准差快速路、主干路1.2mm测平仪检测次干路、支路2mm最大问隙快速路、主干路W3mm直尺和塞尺连续测量2次，取最大值次干路、支路5mm宽度-20-0mm钢尺测量横坡0.25%且不反坡水准仪测量井框与路面高差W3mm十字法，用直尺和塞尺量取最大值相邻板高差3mm钢板尺和塞尺测量纵缝直顺度10mm拉20m线量取最大值，每100m量1点横缝直顺度10mm沿板宽拉线量取最大值，每20条缝量2条蜂窝麻面面枳*2%观察和钢尺测量注：*每20m抽检1块板的侧面。5施工依据5.1电力建设施工质量验收及评定规程第1部分:土建工程DL/T5210.1-20215.2变电站、换流站土建工程施工质量验收规范(DL/T5814-2020)5. 3水泥混凝土路面施工及验收规范(GBJ97-1987)
