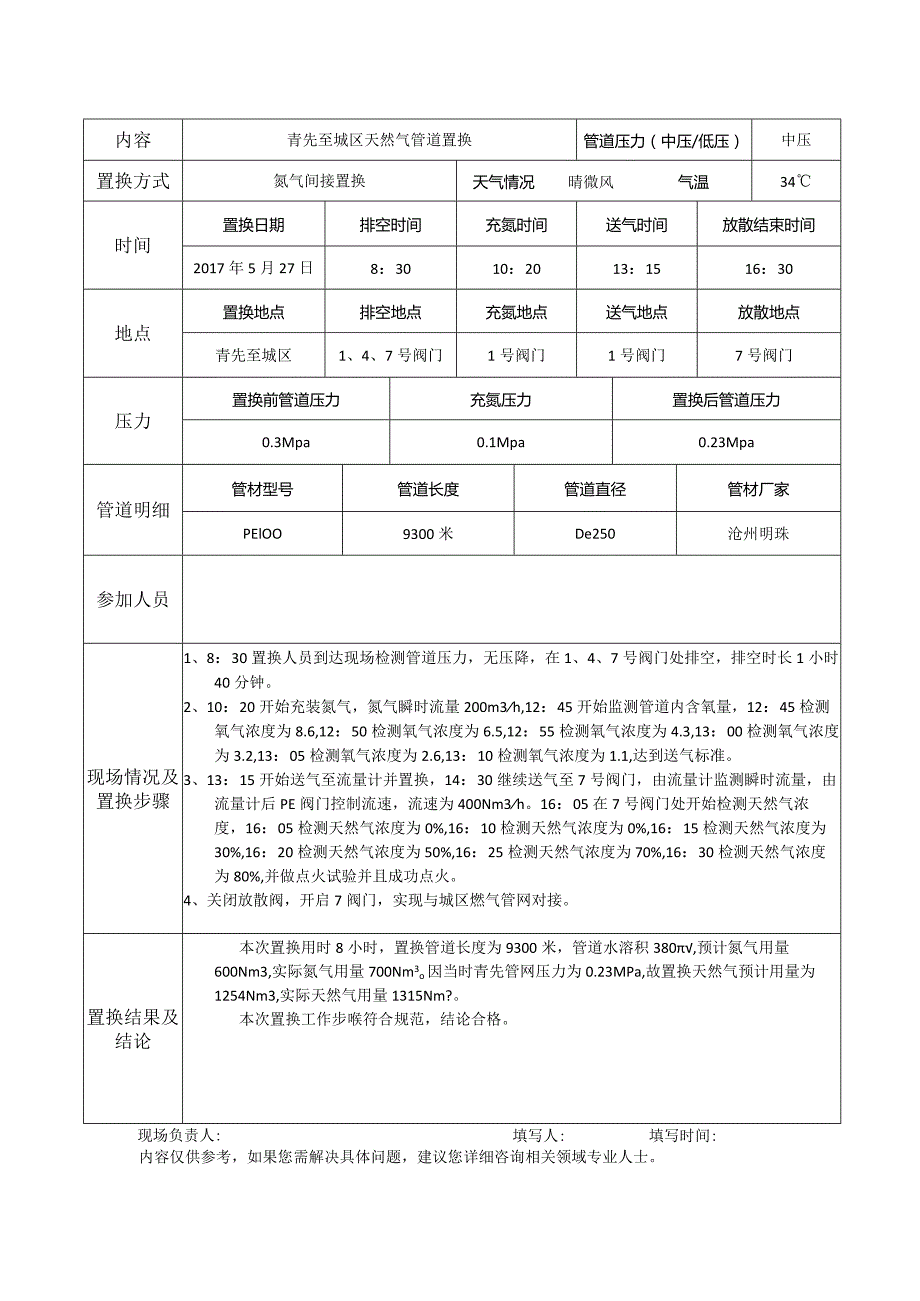

1、天然气管道置换记录表内容青先至城区天然气管道置换管道压力（中压/低压）中压置换方式氮气间接置换天气情况晴微风气温34时间置换日期排空时间充氮时间送气时间放散结束时间2017年5月27日8：3010：2013：1516：30地点置换地点排空地点充氮地点送气地点放散地点青先至城区1、4、7号阀门1号阀门1号阀门7号阀门压力置换前管道压力充氮压力置换后管道压力0.3Mpa0.1Mpa0.23Mpa管道明细管材型号管道长度管道直径管材厂家PElOO9300米De250沧州明珠参加人员现场情况及置换步骤1、8：30置换人员到达现场检测管道压力，无压降，在1、4、7号阀门处排空，排空时长1小时40分钟。2
2、、10：20开始充装氮气，氮气瞬时流量200m3h,12：45开始监测管道内含氧量，12：45检测氧气浓度为8.6,12：50检测氧气浓度为6.5,12：55检测氧气浓度为4.3,13：00检测氧气浓度为3.2,13：05检测氧气浓度为2.6,13：10检测氧气浓度为1.1,达到送气标准。3、13：15开始送气至流量计并置换，14：30继续送气至7号阀门，由流量计监测瞬时流量，由流量计后PE阀门控制流速，流速为400Nm3h。16：05在7号阀门处开始检测天然气浓度，16：05检测天然气浓度为0%,16：10检测天然气浓度为0%,16：15检测天然气浓度为30%,16：20检测天然气浓度为50%,16：25检测天然气浓度为70%,16：30检测天然气浓度为80%,并做点火试验并且成功点火。4、关闭放散阀，开启7阀门，实现与城区燃气管网对接。置换结果及结论本次置换用时8小时，置换管道长度为9300米，管道水溶积380,预计氮气用量600Nm3,实际氮气用量700Nm3o因当时青先管网压力为0.23MPa,故置换天然气预计用量为1254Nm3,实际天然气用量1315Nm?。本次置换工作步喉符合规范，结论合格。现场负责人:填写人:填写时间:内容仅供参考，如果您需解决具体问题，建议您详细咨询相关领域专业人士。
