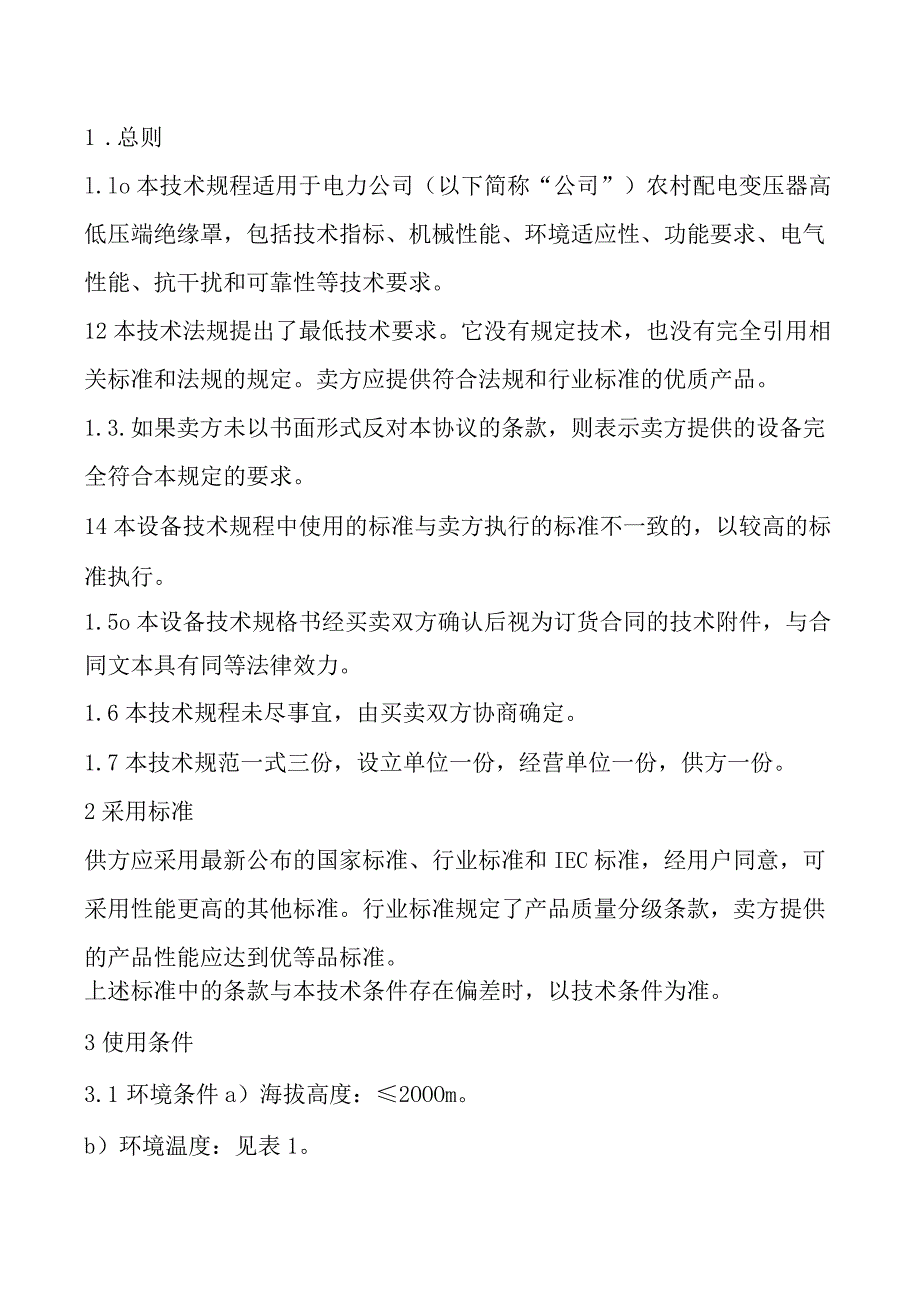

1、农网配电变压器高低压端绝缘罩技术规程1 .总则l.lo本技术规程适用于电力公司（以下简称“公司”）农村配电变压器高低压端绝缘罩，包括技术指标、机械性能、环境适应性、功能要求、电气性能、抗干扰和可靠性等技术要求。12本技术法规提出了最低技术要求。它没有规定技术，也没有完全引用相关标准和法规的规定。卖方应提供符合法规和行业标准的优质产品。1.3.如果卖方未以书面形式反对本协议的条款，则表示卖方提供的设备完全符合本规定的要求。14本设备技术规程中使用的标准与卖方执行的标准不一致的，以较高的标准执行。1.5o本设备技术规格书经买卖双方确认后视为订货合同的技术附件，与合同文本具有同等法律效力。1.6本技

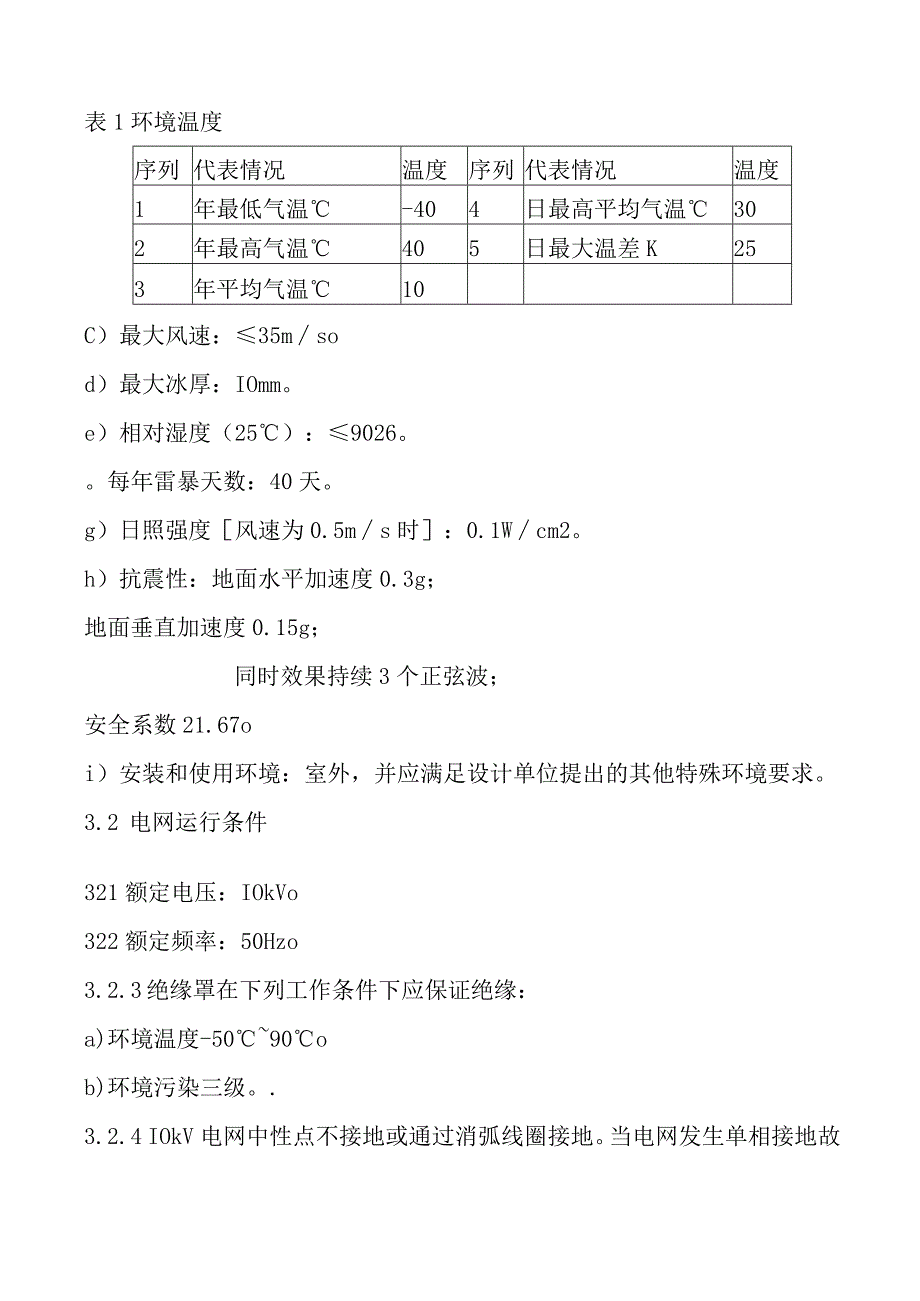

2、术规程未尽事宜，由买卖双方协商确定。1.7本技术规范一式三份，设立单位一份，经营单位一份，供方一份。2采用标准供方应采用最新公布的国家标准、行业标准和IEC标准，经用户同意，可采用性能更高的其他标准。行业标准规定了产品质量分级条款，卖方提供的产品性能应达到优等品标准。上述标准中的条款与本技术条件存在偏差时，以技术条件为准。3使用条件3.1 环境条件a）海拔高度：2OOOm。b）环境温度：见表1。表1环境温度序列代表情况温度序列代表情况温度1年最低气温-404日最高平均气温302年最高气温405日最大温差K253年平均气温10C）最大风速：35msod）最大冰厚：IOmm。e）相对湿度（25）：
3、9026。每年雷暴天数：40天。g）日照强度风速为0.5ms时：0.1Wcm2。h）抗震性：地面水平加速度0.3g；地面垂直加速度0.15g；同时效果持续3个正弦波；安全系数21.67oi）安装和使用环境：室外，并应满足设计单位提出的其他特殊环境要求。3.2 电网运行条件321额定电压：IOkVo322额定频率：50Hzo3.2.3 绝缘罩在下列工作条件下应保证绝缘：a)环境温度-5090ob)环境污染三级。.3.2.4 IOkV电网中性点不接地或通过消弧线圈接地。当电网发生单相接地故障时，内容继续运行2小时。325电网最大相间短路电流为20kA,不大于2s。4主要技术要求4.1 绝缘罩额定电
4、压U(Um)：10(12)kV。4.2 绝缘罩厚度：2.5mm。4.3 绝缘罩的尺寸符合样品设计图纸。4.4 绝缘材料采用乙烯-醋酸乙烯共聚物(EVA)或耐候性硅橡胶。4.5 耐候性，炭黑添加比例适当，应通过1008h人工耐候试验。4.6 绝缘罩工作温度：长期工作温度90：短路时温度为250,持续时间不超过5so加热变形厚度减少10%以上，耐寒性无开裂现象。4.7 绝缘层的交流耐压为18kV1分钟，盖板中心外缘的闪络电压大于40kV1分钟。4.8 耐盐雾性在40kV电压下，经过101次盐雾水，0.5A以上无电流，不燃烧。4.9 应具有阻燃性能，移开火源后30s内熄灭。4.10 绝缘罩在室温下的
5、抗拉强度29.8Nmm2。4.11 吸水率应W0.10o4.12 绝缘罩表面应光洁、色泽均匀，不得有尖角、颗粒、烧焦或划痕，不得有有害伤痕、气泡、爆裂、变形等缺陷。4.13 绝缘罩的外观应有生产厂家的标志和产品型号，墙上应贴有生产年份的标志。标记应清晰且易于识别。4.14 在上述使用条件下，绝缘罩应具有抗日光老化、气候老化和腐蚀的能力，使用寿命应在30年以上。5次试验5.1型式试验：制造厂应提供同类型绝缘外皮的型式试验报告，其内容参照GB14049-1993额定电压IOkV和35kV架空绝缘电缆的有关部分。5.25抽样检验（需方认为必要时），检验费用由制造厂承担。5.3热伸长试验、试验条件及要
6、求应符合GB14049-1993额定电压IokV、35kV架空绝缘电缆的有关规定。5_4取样试验按GB14049-1993额定电压IOkV、35kV架空绝缘电缆的规定，取样进行取样试验。如果抽检不符合本标准的要求，则该批绝缘罩判定为不合格。5工厂【例行】测试551绝缘罩绝缘电阻试验，在室温（2010）C下，将绝缘罩浸入水中不少于7小时，应用80V500V直流电压，稳定时间不小于1分钟，不大于6分钟，绝缘电阻不小于IOoOMQo公里。552交流电压试验，在室温（2010）C下，将绝缘罩浸入水中不少于1小时，然后施加18kV工频电压Imin,绝缘层应不击穿。553每箱绝缘罩应提供出厂检测报告，报告
7、中的数据应填写检测时的测量值。6包装和运输要求6.1 绝缘罩包装发货。6.2 绝缘罩包装箱上应标明：绝缘罩型号、生产厂家名称和生产日期。6.3 绝缘罩包装箱应坚固，防止绝缘罩受压损坏。7提供的技术资料（投标时）7.1 两套所有相关测试报告。7.2 绝缘罩结构尺寸信息。高压侧护罩示意图及参数:配用金具名称护罩型号接线方式适用导线mm：M16及以下线头GlO-Ol斜116-1202M20及以下线头G10-03斜1120-24090,线夹1、2号G10-02竖l162-702接线端子DlO-Ol横1162-150接线端子D10-04横1162-952接线端子D10-05斜116-95?接线端子D10
8、-06横、斜1l-9521、2号设备线头0。SlO-Ol橙l2-7021、2号设备线头30S10-02斜l2-7023、4号设备线头0。S10-03横1-2XTO23、4号设备线头30。S10-04斜l-2702低压侧屏蔽图及参数规格:配用金具名称护罩型号接线方式适用导线3、4号设备线头OS1-Il横11204023、4号设备线头30S1-12斜11204021、2号设备线头1S1-Ol横l352-9523、2号设备线头30S1-02斜1352-95母排M1-Ol搔42840-80M16及以下线头G1-02斜l352-1202M20及以下线头G1-IO斜135-2402接线端子D1-Ol横l352-952接线端子D1-02横1352-150接线端子D1-Il横1-2120-24030接线端子D1-12斜1-2120-2408工程要求部分货物需求和供应情况清单序列号项目名称材料名称规格单元数量评论12239其他9.1 可用性签订合同后的第二天即可使用。9.2 交货地点及联系人交易地点：.
