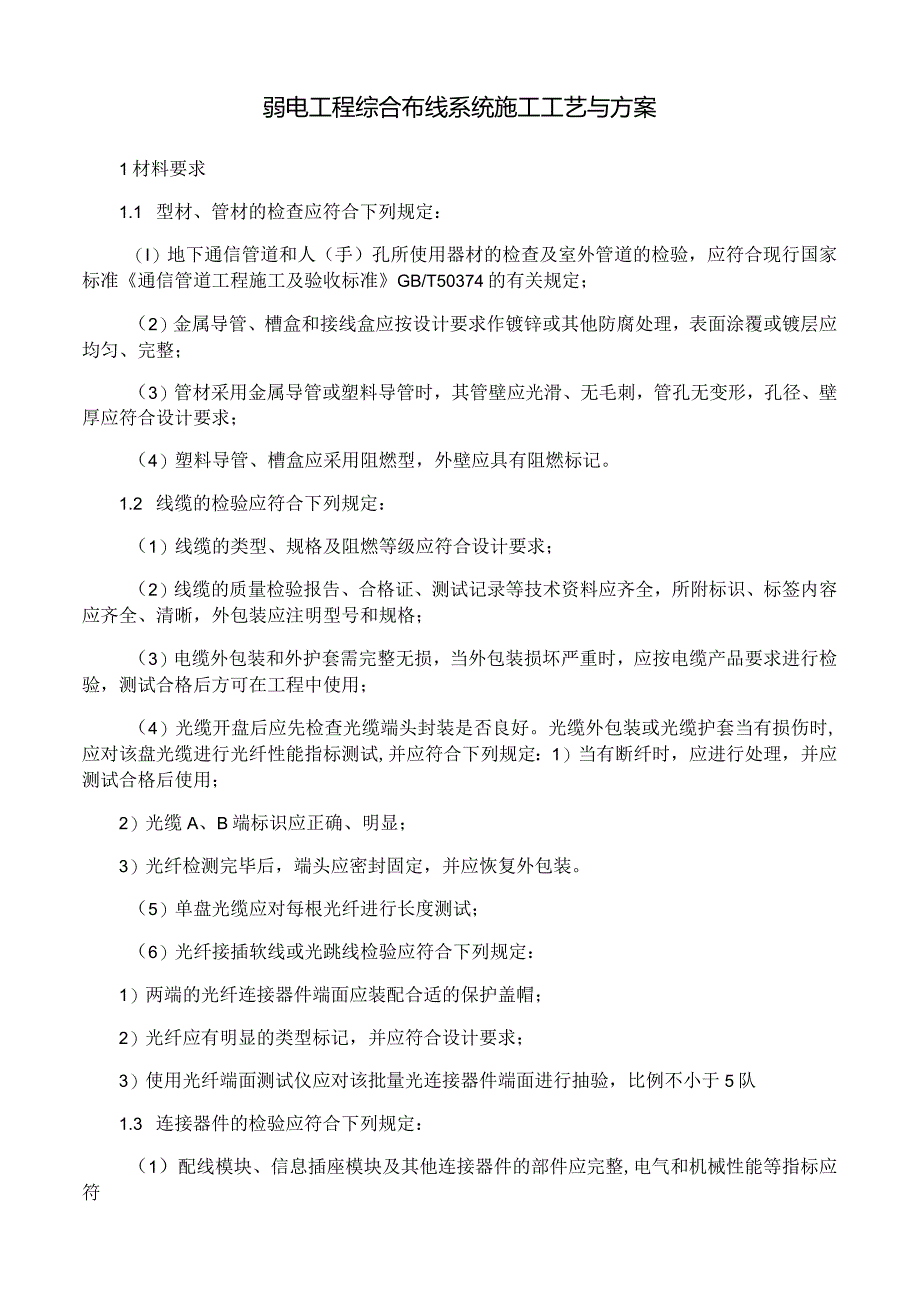

1、弱电工程综合布线系统施工工艺与方案1材料要求1.1 型材、管材的检查应符合下列规定：（I）地下通信管道和人（手）孔所使用器材的检查及室外管道的检验，应符合现行国家标准通信管道工程施工及验收标准GB/T50374的有关规定；（2）金属导管、槽盒和接线盒应按设计要求作镀锌或其他防腐处理，表面涂覆或镀层应均匀、完整；（3）管材采用金属导管或塑料导管时，其管壁应光滑、无毛刺，管孔无变形，孔径、壁厚应符合设计要求；（4）塑料导管、槽盒应采用阻燃型，外壁应具有阻燃标记。1.2 线缆的检验应符合下列规定：（1）线缆的类型、规格及阻燃等级应符合设计要求；（2）线缆的质量检验报告、合格证、测试记录等技术资料应齐
2、全，所附标识、标签内容应齐全、清晰，外包装应注明型号和规格；（3）电缆外包装和外护套需完整无损，当外包装损坏严重时，应按电缆产品要求进行检验，测试合格后方可在工程中使用；（4）光缆开盘后应先检查光缆端头封装是否良好。光缆外包装或光缆护套当有损伤时,应对该盘光缆进行光纤性能指标测试,并应符合下列规定：1）当有断纤时，应进行处理，并应测试合格后使用；2）光缆A、B端标识应正确、明显；3）光纤检测完毕后，端头应密封固定，并应恢复外包装。（5）单盘光缆应对每根光纤进行长度测试；（6）光纤接插软线或光跳线检验应符合下列规定：1）两端的光纤连接器件端面应装配合适的保护盖帽；2）光纤应有明显的类型标记，并应

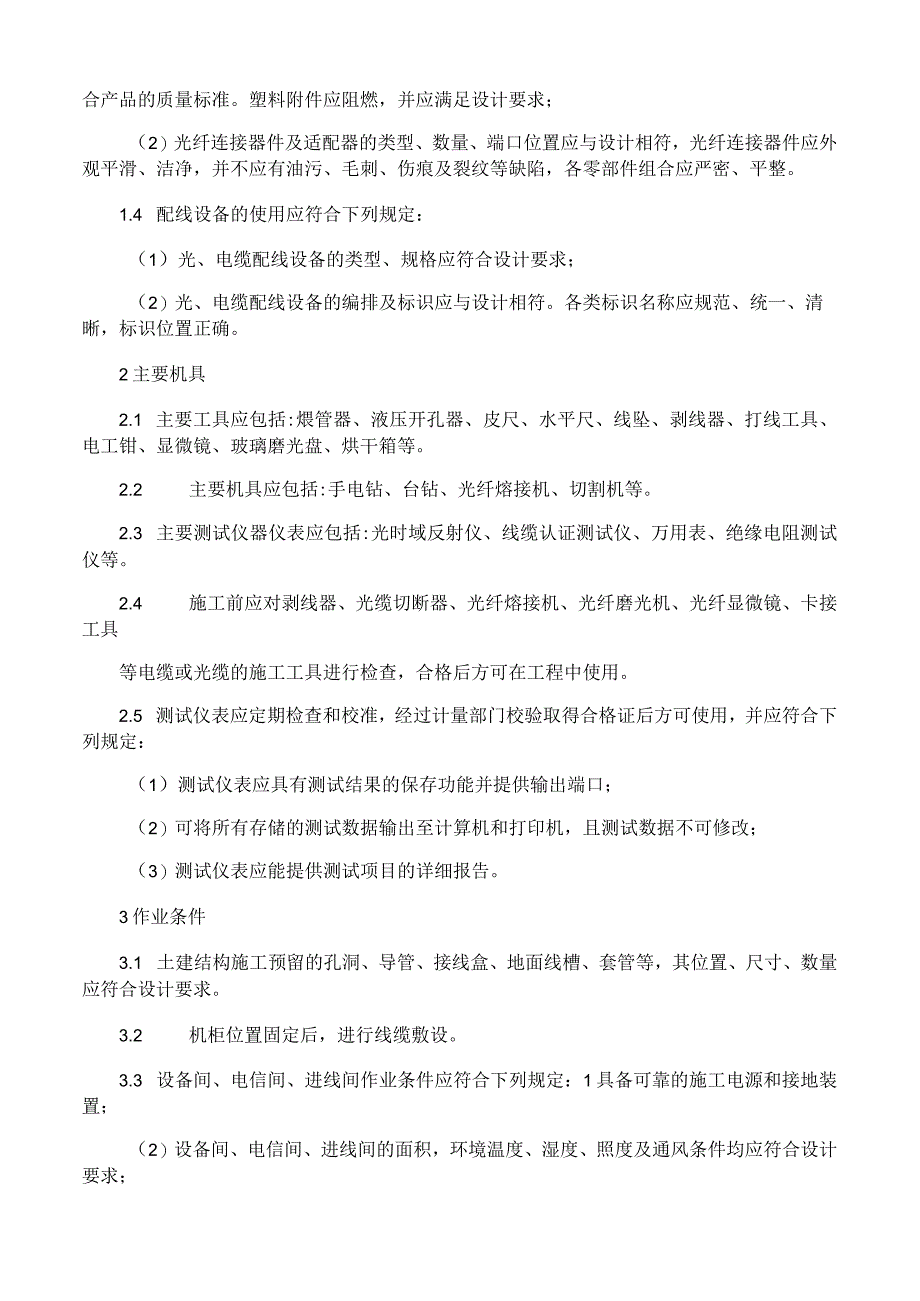

3、符合设计要求；3）使用光纤端面测试仪应对该批量光连接器件端面进行抽验，比例不小于5队1.3 连接器件的检验应符合下列规定：（1）配线模块、信息插座模块及其他连接器件的部件应完整,电气和机械性能等指标应符合产品的质量标准。塑料附件应阻燃，并应满足设计要求；（2）光纤连接器件及适配器的类型、数量、端口位置应与设计相符，光纤连接器件应外观平滑、洁净，并不应有油污、毛刺、伤痕及裂纹等缺陷，各零部件组合应严密、平整。1.4 配线设备的使用应符合下列规定：（1）光、电缆配线设备的类型、规格应符合设计要求；（2）光、电缆配线设备的编排及标识应与设计相符。各类标识名称应规范、统一、清晰，标识位置正确。2主要机
4、具2.1 主要工具应包括:煨管器、液压开孔器、皮尺、水平尺、线坠、剥线器、打线工具、电工钳、显微镜、玻璃磨光盘、烘干箱等。2.2 主要机具应包括:手电钻、台钻、光纤熔接机、切割机等。2.3 主要测试仪器仪表应包括:光时域反射仪、线缆认证测试仪、万用表、绝缘电阻测试仪等。2.4 施工前应对剥线器、光缆切断器、光纤熔接机、光纤磨光机、光纤显微镜、卡接工具等电缆或光缆的施工工具进行检查，合格后方可在工程中使用。2.5 测试仪表应定期检查和校准，经过计量部门校验取得合格证后方可使用，并应符合下列规定：（1）测试仪表应具有测试结果的保存功能并提供输出端口；（2）可将所有存储的测试数据输出至计算机和打印机

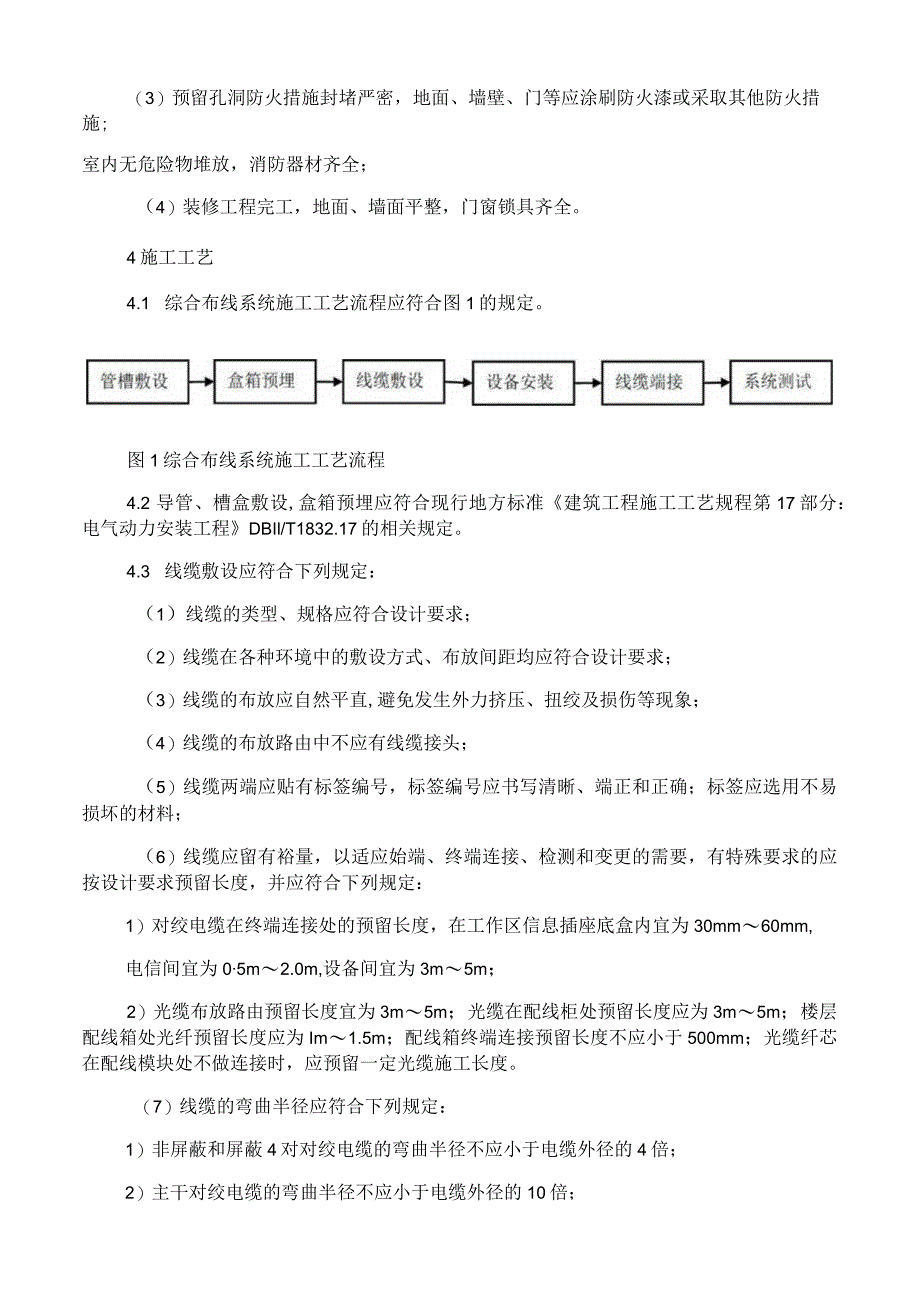

5、，且测试数据不可修改；（3）测试仪表应能提供测试项目的详细报告。3作业条件3.1 土建结构施工预留的孔洞、导管、接线盒、地面线槽、套管等，其位置、尺寸、数量应符合设计要求。3.2 机柜位置固定后，进行线缆敷设。3.3 设备间、电信间、进线间作业条件应符合下列规定：1具备可靠的施工电源和接地装置；（2）设备间、电信间、进线间的面积，环境温度、湿度、照度及通风条件均应符合设计要求；（3）预留孔洞防火措施封堵严密，地面、墙壁、门等应涂刷防火漆或采取其他防火措施;室内无危险物堆放，消防器材齐全；（4）装修工程完工，地面、墙面平整，门窗锁具齐全。4施工工艺4.1 综合布线系统施工工艺流程应符合图1的规定
6、。图1综合布线系统施工工艺流程4.2 导管、槽盒敷设,盒箱预埋应符合现行地方标准建筑工程施工工艺规程第17部分：电气动力安装工程DBIl/T1832.17的相关规定。4.3 线缆敷设应符合下列规定：（1）线缆的类型、规格应符合设计要求；（2）线缆在各种环境中的敷设方式、布放间距均应符合设计要求；（3）线缆的布放应自然平直,避免发生外力挤压、扭绞及损伤等现象；（4）线缆的布放路由中不应有线缆接头；（5）线缆两端应贴有标签编号，标签编号应书写清晰、端正和正确；标签应选用不易损坏的材料；（6）线缆应留有裕量，以适应始端、终端连接、检测和变更的需要，有特殊要求的应按设计要求预留长度，并应符合下列规定：
7、1）对绞电缆在终端连接处的预留长度，在工作区信息插座底盒内宜为30mm60mm,电信间宜为05m2.0m,设备间宜为3m5m；2）光缆布放路由预留长度宜为3m5m；光缆在配线柜处预留长度应为3m5m；楼层配线箱处光纤预留长度应为Im1.5m；配线箱终端连接预留长度不应小于500mm；光缆纤芯在配线模块处不做连接时，应预留一定光缆施工长度。（7）线缆的弯曲半径应符合下列规定：1）非屏蔽和屏蔽4对对绞电缆的弯曲半径不应小于电缆外径的4倍；2）主干对绞电缆的弯曲半径不应小于电缆外径的10倍；3） 2芯或4芯水平光缆的弯曲半径应大于25mm；其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径不应小于光缆
8、外径的10倍;4） G.652、G.657用户光缆弯曲半径应符合表4.3-1的规定。表4.3-1光缆敷设安装的最小弯曲半径光缆类型静态弯曲室内外光缆15D/15H微型自承式通信用室外光缆10D/10H且不小于30mm管道入户光缆蝶形引入光缆室内布线光缆G.652D光纤10D/10H且不小于30mmG.657A光纤5D/5H且不小于15mmG.657B光纤5D/5H且不小于IOmm注：D为缆芯处圆形护套外径，H为缆芯处扁形护套短轴高度。(8)采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。可使用图31中专用拖缆工具。先将蛇皮套套入电缆端部，再使用高强度胶带在蛇皮套与电缆的结合部进行固
9、定，蛇皮套受力收紧后，再进行拖拽；图3-1拖缆工具：蛇皮套和胶带(9)布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度不应超过15mmin;(10)布放线缆的牵引力，应小于线缆允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上；(Il)综合布线系统线缆与电力电缆最小净距应符合表4.32的规定，与其他管线最小净距应符合表4.3-3的规定；表4.3-2综合布线系统线缆与电力电缆最小净距条件最小净距(mm)380V5kVA对绞电缆与电力电缆平行敷设130300600有一方在接地的金属槽盒或金属导管中70150300双方均在接地的金属槽盒或金属导管中10
10、80150注：双方都在接地的槽盒中，系指两个不同的槽盒，也可在同一槽盒中用金属板隔开,且平行长度WIOm。表4.3-3综合布线系统管线与其他管线最小净距管线种类平行净距（mm）垂直交叉净距（mm）防雷专设引下线1000300保护地线5020热力管（不包封）500500热力管（包封）300300给水管15020燃气管30020压缩空气管15020（12）采用槽盒和导管敷设线缆应符合下列规定：1）槽盒和导管的两端宜用标识表示出编号等内容；2）槽盒宜采用金属槽盒，截面利用率不应大于50%；3）布放大对数主干电缆及4芯以上光缆时，直线管道的管径利用率不应大于60M,弯导管不应大于50驰。布放4对对绞电
11、缆或4芯及以下光缆时，管道的截面利用率不应大于30知4）导管、桥架跨越建筑物变形缝处，应设补偿装置。（13）水平、垂直桥架和垂直线槽中敷设线缆应符合下列规定：1）应对绞电缆、光缆及其他信号电缆应根据线缆的类型、缆径、线缆芯数分束绑扎；2）绑扎间距应均匀、松紧适度。（14）线缆上布线块前应牵拉到位。在配线板的内边缘处将线缆宽松捆绑，保证单条的线缆不会滑出配线板槽，避免缆束的松弛与不整齐；布线块布放线缆示意见图32所示；4.3 -2布线块布放线缆示意图4.4 设备安装应符合下列规定：1机柜安装应符合下列规定：1）按机房平面布赏图进行机柜定位，制作基础槽钢并将机柜稳装在槽钢基础上；2）机柜安装完毕后
12、，垂直度偏差不应大于2mm,水平偏差不应大于2mm,成排柜顶部平直度偏差不应大于4mm；3）机柜上的各种零部件不得脱落或损坏,漆面如有脱落应予以补漆,各种标识完整清晰；4）机柜单排安装时，前面净空不应小于Lom,后面及侧面净空不应小于0.8m多排安装时，列间距不应小于1.2m。5）壁挂式箱体底边距地高度应符合设计要求；6）在机柜内安装设备时，各设备之间应留有足够的间隙；（2）配线架安装应符合下列规定：1）采用下出线方式时，配线架底部位置应与电缆进线孔相对应；2）光纤配线架（盘）宜安装在机柜顶部，交换机宜安装在配线架和光纤配线架（盘）之间；3）各直列配线架垂直度偏差不应大于2mm；4）接线端子各
13、种标识应齐全；5）配线架组装示意见图4-1110系列配线架组装示意。模压支架图4-1110系列配线架组装示意图3各类配线部件安装应符合下列规定：1）各部件应完整无损，安装位置正确，标识齐全；2）固定螺钉应紧固，面板应保持水平。（4）信息插座模块安装应符合下列规定：1）信息插座底盒、多用户信息插座及集合点配线箱、用户单元信息配线箱安装位置和高度应符合设计要求。信息插座安装示意见图42所示；光纤恬W*图4-2信息插座安装示意图,帆（ 位*RBMe 决 RXS 块2）安装在活动地板内或地面上时,应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应
14、与地面齐平；3）信息插座底盒同时安装信息插座模块和电源插座时，间距及采取的防护措施应符合设计要求；4）信息插座底盒明装的固定方法应根据施工现场条件而定；5）固定螺丝应拧紧,不应产生松动现象；6）各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型；7）工作区内终接光缆的光纤连接器件及适配器安装底盒应具有空间，并应符合设计要求。（4）安装机柜、配线箱、配线设备屏蔽层及金属导管、桥架使用的接地体应符合设计要求，就近接地，并应保持良好的电气连接。4.5 线缆端接应符合下列规定：1线缆端接的一般要求：1）线缆在端接前，应检查标签编号，并按顺序端接；2）线缆终端处应连接牢固、接触良好；3）对
15、绞电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接。（2）对绞电缆和连接硬件的端接应符合下列规定：1）使用专用剥线器剥除电缆护套，不应刮伤绝缘层，且每对对绞线应保持扭绞状态,非扭绞长度对于3类线应不大于75mm,对于5类线应不大于13mm,对于6类及以上类别的线缆不应大于6.4mm；2)对绞线与8位模块式通用插(RJ45)相连时，应按色标和线对顺序进行卡接，见图4.5-1所示，采用专用压线工具进行端接；-fi+A+A-12345678W-GW-OW-BLW-BRT568AGBL0BRA类B类图5-18位模块通用插座连接图注：G(Green)-绿；BL(BlUe)-蓝；BR(BrOWn)-棕；W(White)-白；O(Orange)-橙3)4对对绞电缆
