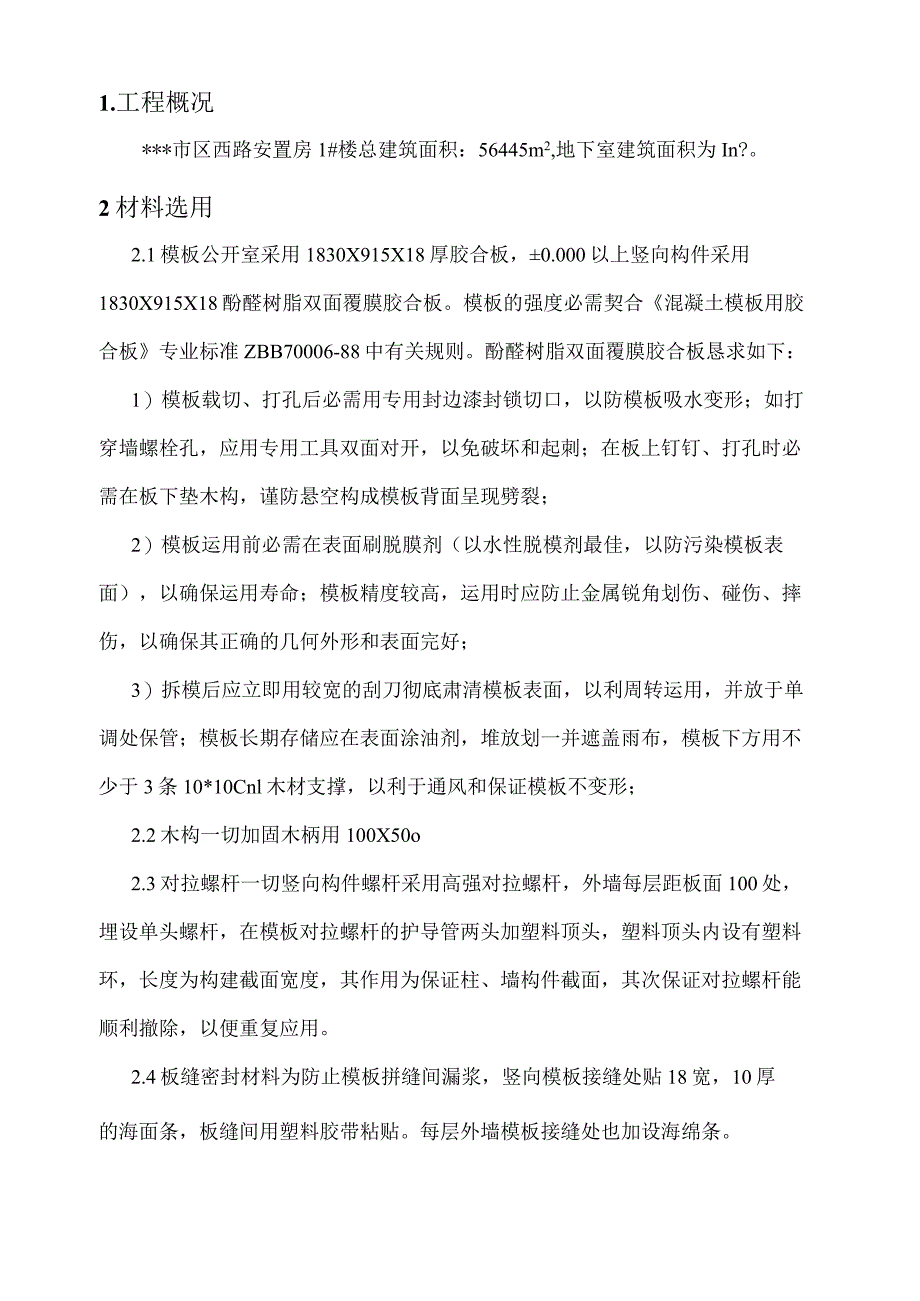

1、1.工程概况*市区西路安置房1#楼总建筑面积：56445m2,地下室建筑面积为In?。2材料选用2.1模板公开室采用1830X915X18厚胶合板，0.000以上竖向构件采用1830X915X18酚醛树脂双面覆膜胶合板。模板的强度必需契合混凝土模板用胶合板专业标准ZBB70006-88中有关规则。酚醛树脂双面覆膜胶合板恳求如下：1）模板载切、打孔后必需用专用封边漆封锁切口，以防模板吸水变形；如打穿墙螺栓孔，应用专用工具双面对开，以免破坏和起刺；在板上钉钉、打孔时必需在板下垫木构，谨防悬空构成模板背面呈现劈裂；2）模板运用前必需在表面刷脱膜剂（以水性脱模剂最佳，以防污染模板表面），以确保运用寿命
2、；模板精度较高，运用时应防止金属锐角划伤、碰伤、摔伤，以确保其正确的几何外形和表面完好；3）拆模后应立即用较宽的刮刀彻底肃清模板表面，以利周转运用，并放于单调处保管；模板长期存储应在表面涂油剂，堆放划一并遮盖雨布，模板下方用不少于3条10*10Cnl木材支撑，以利于通风和保证模板不变形；2.2木构一切加固木柄用100X50o2.3对拉螺杆一切竖向构件螺杆采用高强对拉螺杆，外墙每层距板面100处，埋设单头螺杆，在模板对拉螺杆的护导管两头加塑料顶头，塑料顶头内设有塑料环，长度为构建截面宽度，其作用为保证柱、墙构件截面，其次保证对拉螺杆能顺利撤除，以便重复应用。2.4板缝密封材料为防止模板拼缝间漏浆

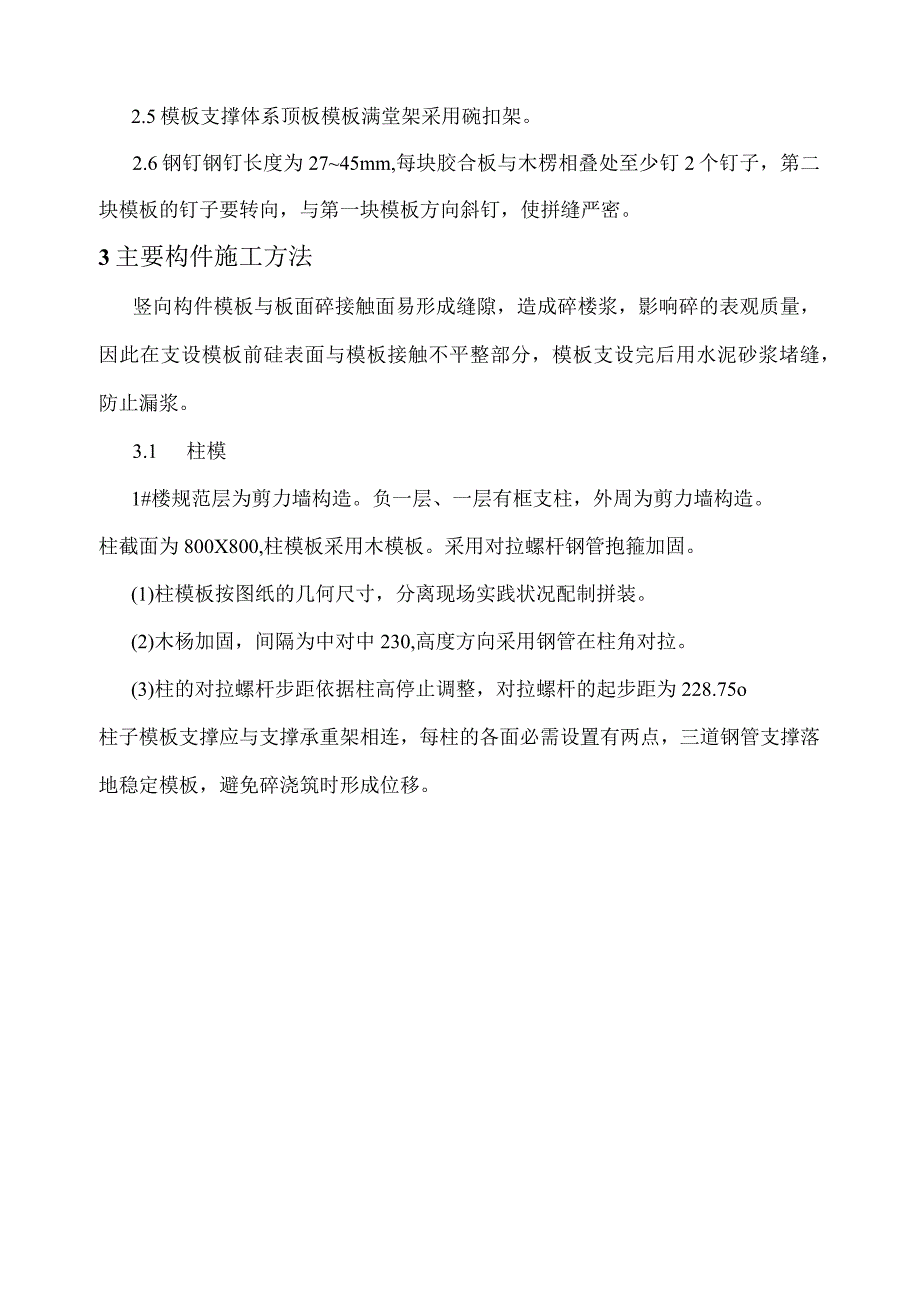

3、，竖向模板接缝处贴18宽，10厚的海面条，板缝间用塑料胶带粘贴。每层外墙模板接缝处也加设海绵条。2.5模板支撑体系顶板模板满堂架采用碗扣架。2.6钢钉钢钉长度为2745mm,每块胶合板与木楞相叠处至少钉2个钉子，第二块模板的钉子要转向，与第一块模板方向斜钉，使拼缝严密。3主要构件施工方法竖向构件模板与板面碎接触面易形成缝隙，造成碎楼浆，影响碎的表观质量，因此在支设模板前硅表面与模板接触不平整部分，模板支设完后用水泥砂浆堵缝，防止漏浆。3.1 柱模1#楼规范层为剪力墙构造。负一层、一层有框支柱，外周为剪力墙构造。柱截面为800X800,柱模板采用木模板。采用对拉螺杆钢管抱箍加固。(1)柱模板按图

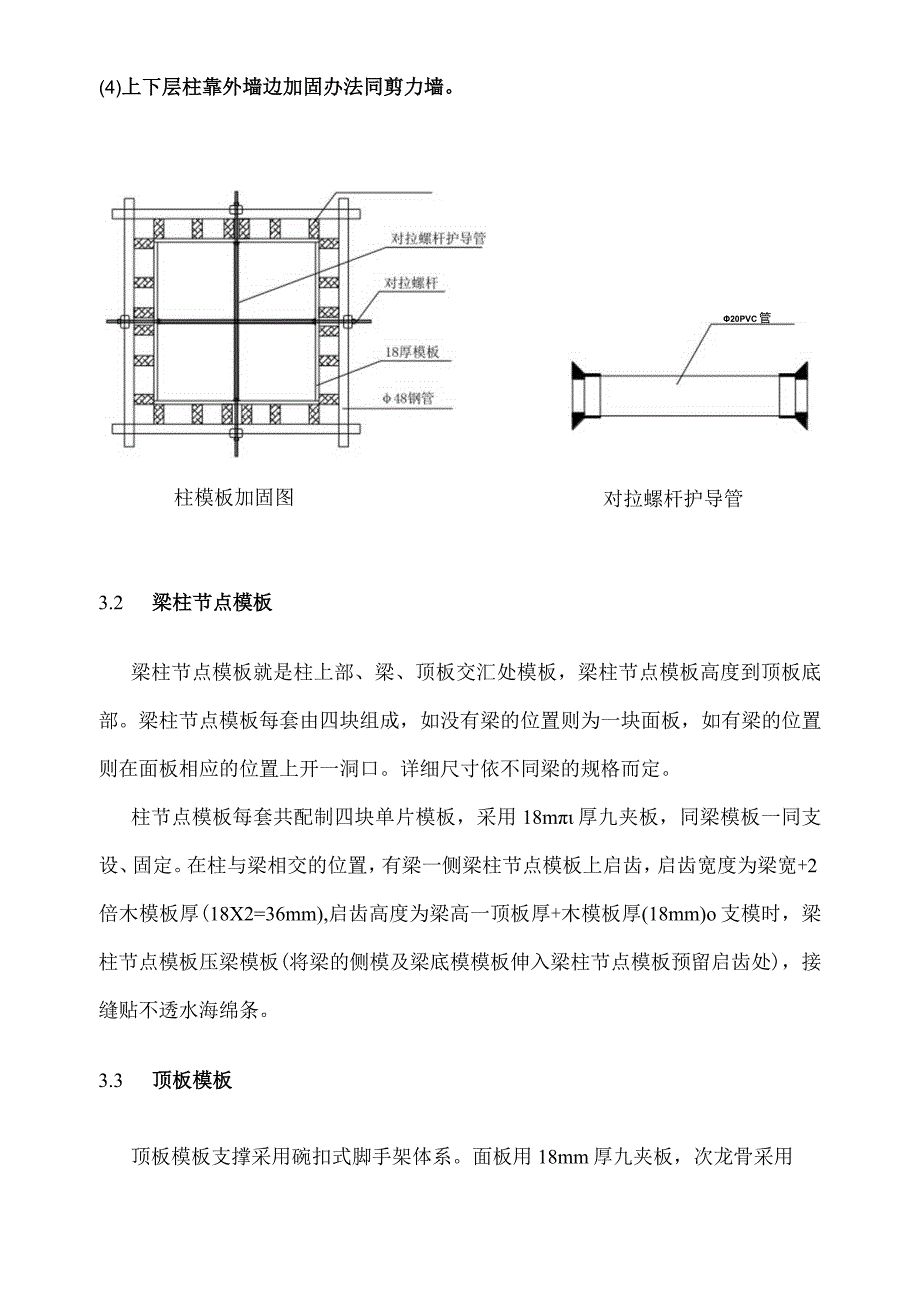

4、纸的几何尺寸，分离现场实践状况配制拼装。(2)木杨加固，间隔为中对中230,高度方向采用钢管在柱角对拉。(3)柱的对拉螺杆步距依据柱高停止调整，对拉螺杆的起步距为228.75o柱子模板支撑应与支撑承重架相连，每柱的各面必需设置有两点，三道钢管支撑落地稳定模板，避免碎浇筑时形成位移。(4)上下层柱靠外墙边加固办法同剪力墙。柱模板加固图20PVC 管对拉螺杆护导管3.2 梁柱节点模板梁柱节点模板就是柱上部、梁、顶板交汇处模板，梁柱节点模板高度到顶板底部。梁柱节点模板每套由四块组成，如没有梁的位置则为一块面板，如有梁的位置则在面板相应的位置上开一洞口。详细尺寸依不同梁的规格而定。柱节点模板每套共配制
5、四块单片模板，采用18m厚九夹板，同梁模板一同支设、固定。在柱与梁相交的位置，有梁一侧梁柱节点模板上启齿，启齿宽度为梁宽+2倍木模板厚(18X2=36mm),启齿高度为梁高一顶板厚+木模板厚(18mm)o支模时，梁柱节点模板压梁模板(将梁的侧模及梁底模模板伸入梁柱节点模板预留启齿处)，接缝贴不透水海绵条。3.3 顶板模板顶板模板支撑采用碗扣式脚手架体系。面板用18mm厚九夹板，次龙骨采用50X10Onlm木相，间距300mm。支撑龙骨用钢管，其间距不超过100Omm,木材表面刨平以保证与模板接合面平整。板缝处触面贴4cm-5Cm宽胶带盖缝，以防漏浆。3.4 楼梯膜板3.5 梁模采用18mm厚九
6、夹板，次龙骨采用50XlOOmm木杨，沿梁纵向一般为三道。梁侧模板采用工具式卡具-步步紧和木构模板斜撑固定，梁高超过700mm中间加一道对拉螺栓（M14,穿PVC套管）。梁底模主龙骨支撑采用钢管，其间距不超过IoOOnIm。梁模采用梁侧模包底模，板模上表面与梁侧模上口在板底标高水平拼缝处，上贴4-5cm宽胶带防止漏浆。如下图：3.6 梁及顶板模板支撑模板支撑选用碗扣式脚手架支撑系统。支撑间距依据房间尺寸为100OX1000mm,从撤除时间上分为早拆支撑和晚拆支撑。支撑立杆上设有可调顶托,下可设调底座。梁、顶板支模时，按标准及设计请求起拱。起拱的详细作法为：用碗扣脚手架，上部加可调支撑，以调整高
7、度，木板作辅助，以满足起拱请求。3.7 剪力墙模板剪力墙模板制安依据施工图纸的请求，分离现场实践状况配制拼装。竖向木材加固间隔为中对中230,横向采用钢管加穿墙螺杆对拉，间距为457.5457.5o剪力墙的加固钢管应与满堂架子连成整体，并且内外墙支撑钢管落地，避免碎浇筑时墙模内外挪动，横距支撑为1500,步距为1000一道。剪力墙的上部板的各部位采用铁丝或花篮螺丝停止调理使其上平直，确保墙体模板在施工中到达横平竖直。剪力墙预留洞口采用定型工具式模板装置，便于安拆。剪力墙模板加固图：18钢管-r- i I外墙模板加固图内墙模板加固图模板加工开孔图一L-II -f-I _L-LO2 OJ OJ3.
8、8 后浇带模板1）后浇带位置的梁板支模用的架子，在搭设过程中应与满堂架子全部断开，在加固时应全部连成一个整体，使之既能独立工作又能构成整体受力的承重支模架，以免影响下道工序。2）其它梁板架子撤除时，将后浇带位置的梁和板的架子和模板全部留下,并且停止加固，确保其架子的刚度和稳定，满足上部工程继续施工的请求。3）在后浇带的梁板施工中，应留意在后浇带位置设置一块易撤除的小模板，利于后浇带梁里的杂物和碎的清算，防止在后浇带浇碎时，大面积撤除模板清算梁板后浇带内的建筑渣滓。后浇带跨模板不设早拆，后浇带下模板不撤除，等后浇带混凝土浇筑后再撤除，按下图办法留设。12204模板设计计算4.1剪力墙模板设计计算
9、本工程剪力墙模板采用1.83X0.915的木模板，剪力墙高按4000,宽按300mm.,外钢楞采用648X3.5的钢管，间距457.5：内楞采用50X100的木枕，间距230：穿墙对拉螺杆采用小14圆钢制作，间距457.5X457.5设计。设计参数：碎自重为丫c=24KNm3,强度等级为C45,塌落度为160mm,采用0.6m3的吊斗卸料，浇筑速度为2mh,碎温度为25C,用插入式振捣器振捣。钢材抗拉强度设计值为215Nmm2,对拉螺栓拉力为155Nmm20木模板设计强度和弹性模量如下：顺纹抗压fc=10Nun2,顺纹抗剪fv=1.4Nmm2,抗弯fm=13Nmm2,弹性模量E=9000Nmm
10、2,重力密度为5KN/M3。钢楞允许挠度3mm。1、荷载设计值：(1)、碎侧压力标准值险侧压力标准值按公式：Fl=O.22YCIOBlB2V1/2,其中10=200/(20+15)=5.71贝J:Fl=0.22X24000X5.7111X21/2=42.63KNm2F2=cH=243=72KNm2,取两者中较小值，即Fl=42.63KNm2(2)、碎侧压力设计值：F=FlX分项系数X折减系数=42.63X1.20.85=43.48KNm2(3)、倾倒碎时产生的水平荷载查表得:4KN/m2,荷载设计值为4XL40.85=4.76KNm20(4)、按表进行荷载组合；F=43.48+4.76=48.
11、24KNm22、验算(1)、木模板验算木模板截面特征IX=bh312=91518312=444690mm4WX=bh26=9151826=49410mm3a木模板承载力计算简图如下：q化为线荷载：ql=FXO.915/Iooo=44.14N三（验算承载力）b抗弯强度验算：M=0.107qlL2=0.107X44.14X2302=249845.6Nmm受弯构件的抗弯承载力公式：=MAV=249845.66/（915182）=5.057Nmm2fm=13Nmm2（满足）3、内楞木材验算拟采用50X100的木彷，间距230作为背材加固木模板，并用间距457.5的双钢管加固木防，木材各项技术参数如下:
12、W=bh26=501002/6=83.3103mm3a计算简图化为线均布荷载：q2=FX0.4575/1000=48.24X0.4575/1000=22.07Nmm（验算承载力）b抗弯验算：M=O.107q2L2=0.107X22.07X457.52=494270Nmm=MW=49427083300=5.934N三2fm=13Nmm2（满足）4、外楞钢管验算外钢楞采用48X3.5的钢管,间距457.5：穿墙对拉螺杆采用14圆钢制作，间距457.5*457.5。钢管、对拉螺杆各项技术参数如下钢材抗拉强度设计值为215Nmn2,对拉螺栓拉力为16.8KN;截面抵抗矩甲x=2X5.08Cm3。计算简
13、图：面荷载化为点荷载：F=FX0.23X0.23=48.24X0.23X0.23=2.551kN（验算承载力）抗弯验算：M=Fa=2.551115=293000Nnun=M/W=293000/（2X5080）=28.838Nmm2fm=215Nmm2（满足）5、对拉螺杆验算Fmax=2F=2X2.551=5.102KNfm=16.8KN（满足）4. 2梁板模板验算梁板主要为现浇板，只计算梁板底模（梁按板考虑），按照100O宽梁计算板。底模验算1）荷载分析：现浇板碎荷载：ql=0.1251.2=3KNm2模板自重：q2=0.501.2=0.6KNm2施工荷载：q3=2XL4=2.8KN2（用于模
14、板楞木）碎堆积厚度：q4=0.20X24=4.8KNm2按最不利情况组合荷载：q=0.9（3+0.6+2.8+4.8）=2）木模板验算木模板采用L85X0.95的木模板,支撑楞木采用50100木材,间距300,计算简图如下：22236ql2化为线均布荷载：ql=F,X0.915/1000=10.08X0.915/1000=9.223Nnn（验算承载力）抗弯验算：M=0.107qll2=0.1079.2232302=52206Nmm=MW=6X52206/（915X182）=1.057N三2fm=13Nmm2（满足）3）支撑木材验算：支撑木材采用048X3.5的钢管，间距900X900,计算简图
