《建筑结构裂缝控制技术及混凝土膨胀剂应用.docx》由会员分享，可在线阅读，更多相关《建筑结构裂缝控制技术及混凝土膨胀剂应用.docx（24页珍藏版）》请在第壹文秘上搜索。

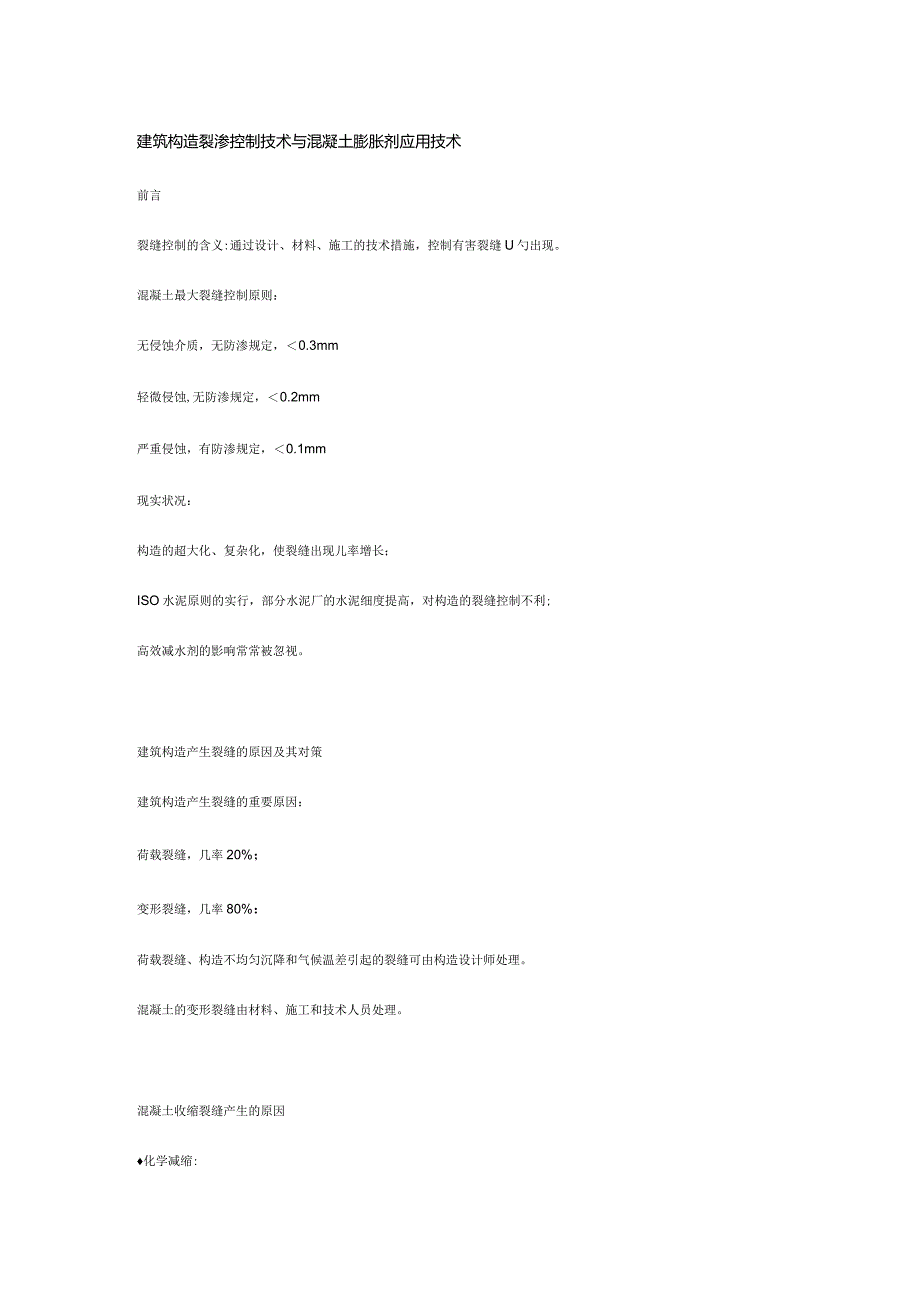

1、建筑构造裂渗控制技术与混凝土膨胀剂应用技术前言裂缝控制的含义:通过设计、材料、施工的技术措施，控制有害裂缝U勺出现。混凝土最大裂缝控制原则：无侵蚀介质，无防渗规定，0.3mm轻微侵蚀,无防渗规定，0.2mm严重侵蚀，有防渗规定，0.1mm现实状况：构造的超大化、复杂化，使裂缝出现儿率增长；ISO水泥原则的实行，部分水泥厂的水泥细度提高，对构造的裂缝控制不利;高效减水剂的影响常常被忽视。建筑构造产生裂缝的原因及其对策建筑构造产生裂缝的重要原因：荷载裂缝，几率20%；变形裂缝，几率80%：荷载裂缝、构造不均匀沉降和气候温差引起的裂缝可由构造设计师处理。混凝土的变形裂缝由材料、施工和技术人员处理。混

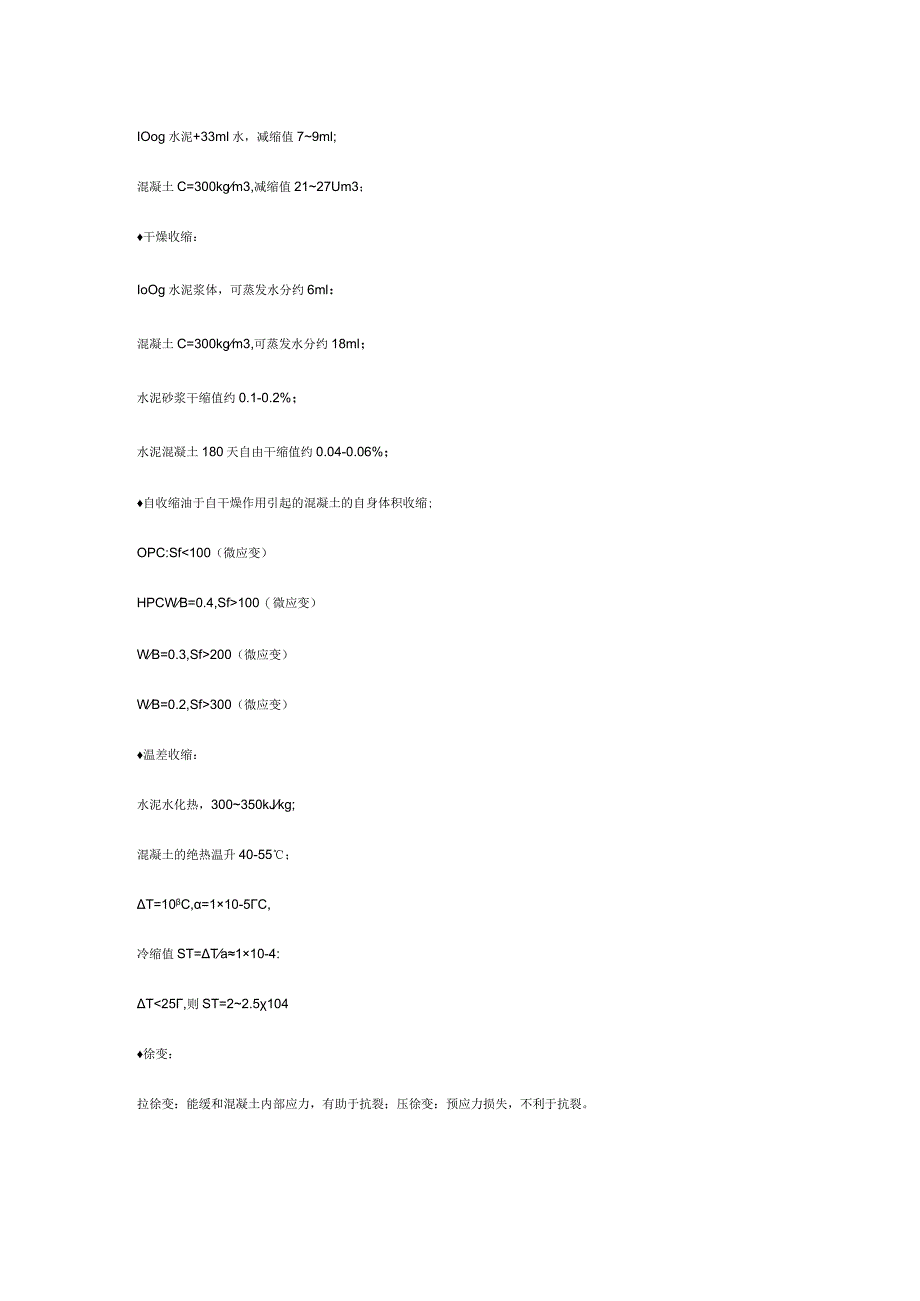

2、凝土收缩裂缝产生的原因化学减缩:IOog水泥+33ml水，减缩值79ml;混凝土C=300kgm3,减缩值2127Um3；干燥收缩：IoOg水泥浆体，可蒸发水分约6ml：混凝土C=300kgm3,可蒸发水分约18ml；水泥砂浆干缩值约0.1-0.2%；水泥混凝土180天自由干缩值约0.04-0.06%；自收缩油于自干燥作用引起的混凝土的自身体积收缩;OPC:Sf100（微应变）WB=0.3,Sf200（微应变）WB=0.2,Sf300（微应变）温差收缩：水泥水化热，300350kJkg;混凝土的绝热温升40-55；T=10C,=110-5C,冷缩值ST=Ta110-4:T25,则ST=22.5

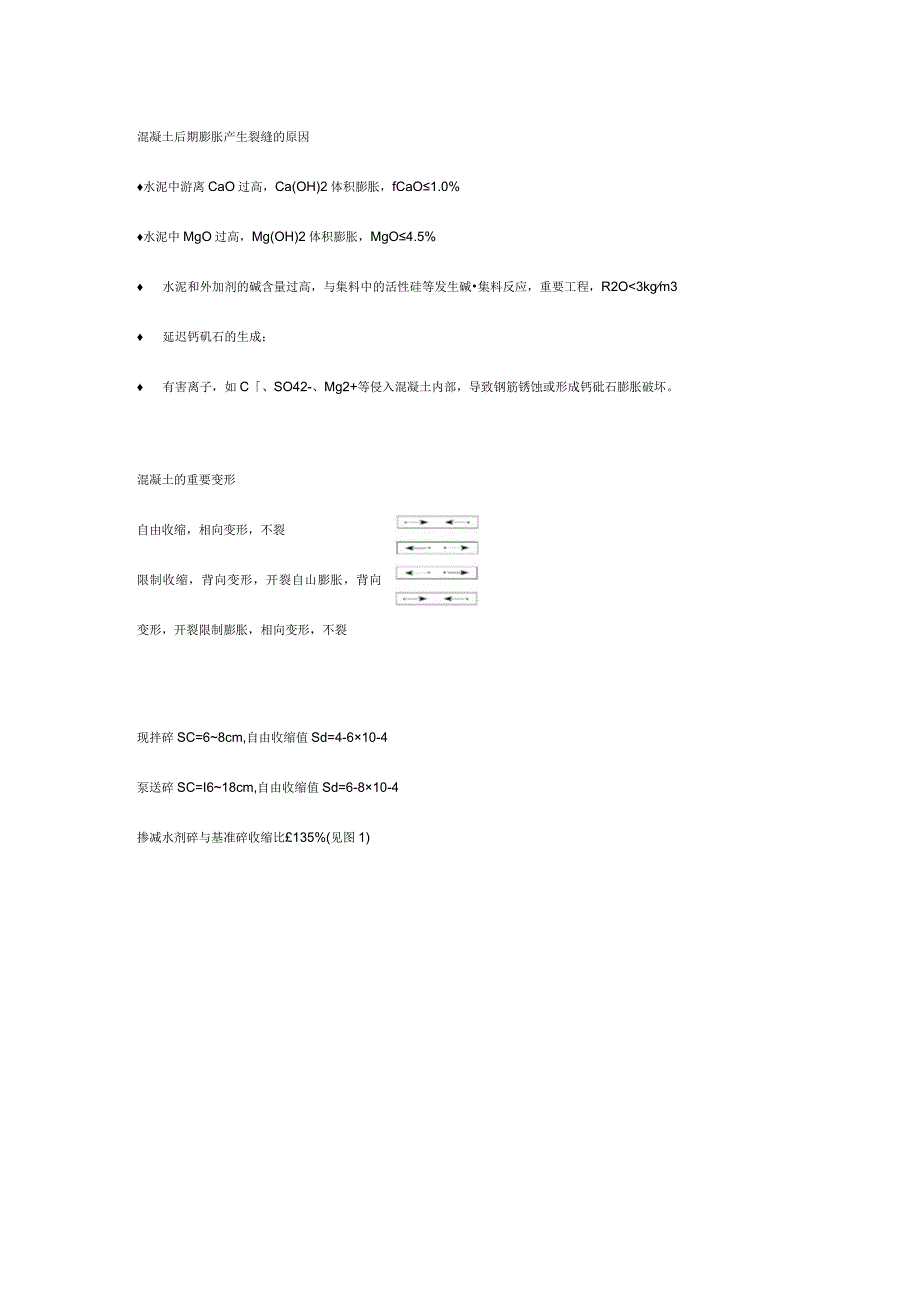

3、104徐变：拉徐变：能缓和混凝土内部应力，有助于抗裂；压徐变：预应力损失，不利于抗裂。混凝土后期膨胀产生裂缝的原因水泥中游离CaO过高，Ca(OH)2体积膨胀，fCaO1.0%水泥中MgO过高，Mg(OH)2体积膨胀，MgO4.5% 水泥和外加剂的碱含量过高，与集料中的活性硅等发生碱集料反应，重要工程，R2O280kg/m32 .赔偿收缩碎的第一特性-限制膨胀率2吴中伟院士赔偿收缩碎的理论：限制膨胀赔偿限制收缩自由收缩一不裂;相向变形睑变形：限制收缩一开裂;背向变形自由膨胀一开裂背向变形限制膨胀一不裂相向变形碎不裂条件：2-SmSk（用负值）2一砂限制膨胀率（）Sm一也限制收缩率（）Sm=（S
4、T+Sd）RSK一碎极限拉伸值（%）限制膨胀率测定：10010030Omn1,钢筋IommJlOo一自应力值c=ES2(0.2-0.7mpa)GB501192023规定：掺膨胀剂砂水中14d,20.015%不一样构造部位碎2与膨胀剂掺量表2构造部位限制膨胀率()一般膨胀剂高效膨胀剂底板、顶板0.015-0.02010-117-8边墙0.025-0.03511-12910膨胀加强带、后浇带0.035-0.04513-1411-123 .膨胀剂掺量与强度关系由于1-7d膨胀作用，7d强度下降10%左右，是正常现象，限制强度比自由强度提高1020%,28d强度上升，持平。大膨胀碎，试件3d拆模，标养
5、25d抗压强度比AK)五超哂出除膨胀剂掺量(%)图3膨胀剂掺量与膨胀强度的关系4 .膨胀剂掺量故意或无意少掺是个大误区原因：1.不作险限制膨胀率试验，存在盲目性：5 .施工管理不善，计量不精确，掺量随意性：6 .利益驱动，为节省成本，故意少掺：7 .有的厂把膨胀剂“神化”，一掺就灵，误导顾客 一般型膨胀剂：原则掺量为12%,外观粉红色； 高效型膨胀剂：原则掺量为8%,外观灰白色； 碎中膨胀剂掺量6%,达不到赔偿收缩作用。有关复合膨胀剂它是用膨胀剂和化学外加剂复合而成的，具有减水、缓凝、早强、膨胀和防水等多功能。已从JC4762023原则中删掉，原因(1)产品检查复杂，性能指标有矛盾；(2)与水
6、泥适应性问题，坍落度变化。市场销售：抗裂防水剂，或抗裂增强剂，多功能膨胀剂。设计中注意问题1 .设计上可推荐膨胀剂品牌，但不应指定掺量。合理阐明是：采用掺膨胀剂H勺赔偿收缩险，强度等级、抗渗标号、碎水中Ud限制膨胀率不小于0015%（或者根据不一样构造部位提出更高口勺膨胀率），参照表2。2 .裂缝控制与构造筋有关。采用细而密配筋原则墙体：水平筋间距a150mm,配筋率0.5%左右，中部Im范围内a100mm,形成道“暗梁”，墙柱连接处，增长10%附加筋。3 .对于设计强度等级C50C60墙体，收缩应力大。提议设计采用掺膨胀剂和聚丙烯纤维复合的抗裂险。4 .赔偿收缩碎的后浇缝间距可延长至60m,
7、面积2023250Om2。超过60m,可用2m宽的膨胀加强带替代后浇带，采用无缝设计措施。施工中注意问题1 .按配合比拌制碎，保证膨胀剂掺量；2 .拌制时间：比一般碎合适延长，商品磴10秒；3 .磴布料，震捣、抹压（原浆收面）按施工规范：4 .重视养护，保温保湿养护14&5 .边墙碎浇完后，顶部设水管喷淋，35d拆模板，保湿养护1014d；6 .边墙C40以上碎，收缩应力大，也许出现某些纵向裂缝，但大多为宽度不不小于0.2mm的表面裂缝,个别有贯穿。图4膨胀碎墙体图5 一般碎墙体7 .裂缝修补原则：0.2mm非贯穿裂缝，开缝用膨胀砂浆修补0.2mm贯穿裂缝，化学灌浆修补8 .役工程维护：地下室
8、尽快回填土，楼层尽快作围护墙体，屋面尽快作防水保温层。赔偿收缩碎应用技术成果1 .构造自防水技术我国构造自防水技术发展表3年代自防水技术技术特性1950-1960集料持续级配防水险集料级配获得最小空隙率1960-1970富砂浆一般防水碎提高水泥用量和砂率1970-1980外加剂防水碎掺入防水剂，减少孔隙率1980赔偿收缩碎掺入膨胀剂，抗裂防渗地卜.室底板，赔偿收缩碎构造自防水，可取消外防水：但边墙迎水面宜作一道聚合物水泥防水涂料。1992年，UEA赔偿收缩碎防水工法列入国家级工法(YJGF2292)。2 .赔偿收缩碎无缝设计施工新技术一般险，30-40m设一道后浇缝，等4050d收缩后填缝。膨
9、胀险，以膨胀加强带取代后浇缝，可实现无缝施工。图6UEA碎取消后浇缝原理图,铁丝网图7间歇式膨胀加强带图8后浇式膨胀加强带赔偿收缩碎超长钢筋碎构造无缝设计与施工措施专利号9311732.6。3 .大体积碎构造裂渗控制技术三掺措施：粉煤灰或矿渣粉、膨胀剂、缓凝高效减水剂。稳定后表面有周期性变化规定湿养时间图9冷缩和干缩InJ联合赔偿1一险散热冷缩变形和气温变化引起H勺冷缩曲线2符合冷缩和干缩赔偿的最终变形曲线ST一最大冷缩D-最终变形原理：（2S2+cr）-ST=0,或*P,不裂膨胀变形,62=1104=110-5C,则赔偿温度T=2/a=10,一般碎T250C,膨胀磴ATS3O-35C经典工程实例北京现代商城（1991年）设
