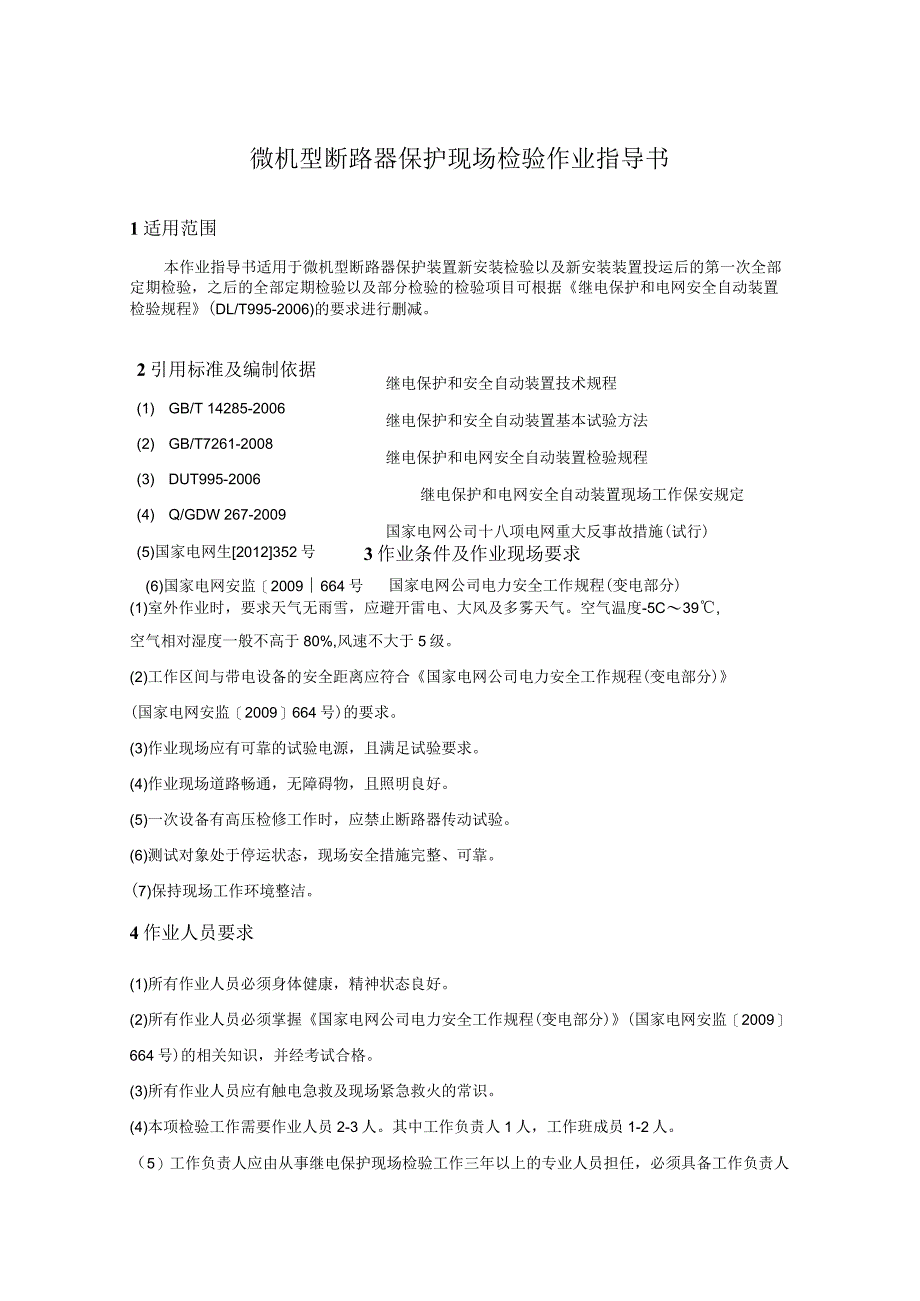

1、2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生2012352号(6)国家电网安监2009664号国家电网公司电力安全工作规程(变电部分)微机型断路器保护现场检验作业指导书1适用范围本作业指导书适用于微机型断路器保护装置新安装检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验的检验项目可根据继电保护和电网安全自动装置检验规程(DL/T995-2006)的要求进行删减。继电保护和安全自动装置技术规程继电保护和安全自动装置基本试验方法继电保护和电网
2、安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施(试行)3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。空气温度-5C39,空气相对湿度一般不高于80%,风速不大于5级。(2)工作区间与带电设备的安全距离应符合国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的要求。(3)作业现场应有可靠的试验电源，且满足试验要求。(4)作业现场道路畅通，无障碍物，且照明良好。(5)一次设备有高压检修工作时，应禁止断路器传动试验。(6)测试对象处于停运状态，现场安全措施完整、可靠。(7)保持现场工作环
3、境整洁。4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。(2)所有作业人员必须掌握国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的相关知识，并经考试合格。(3)所有作业人员应有触电急救及现场紧急救火的常识。(4)本项检验工作需要作业人员2-3人。其中工作负责人1人，工作班成员1-2人。（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保护现场检验工作半年以上的人员担任。必

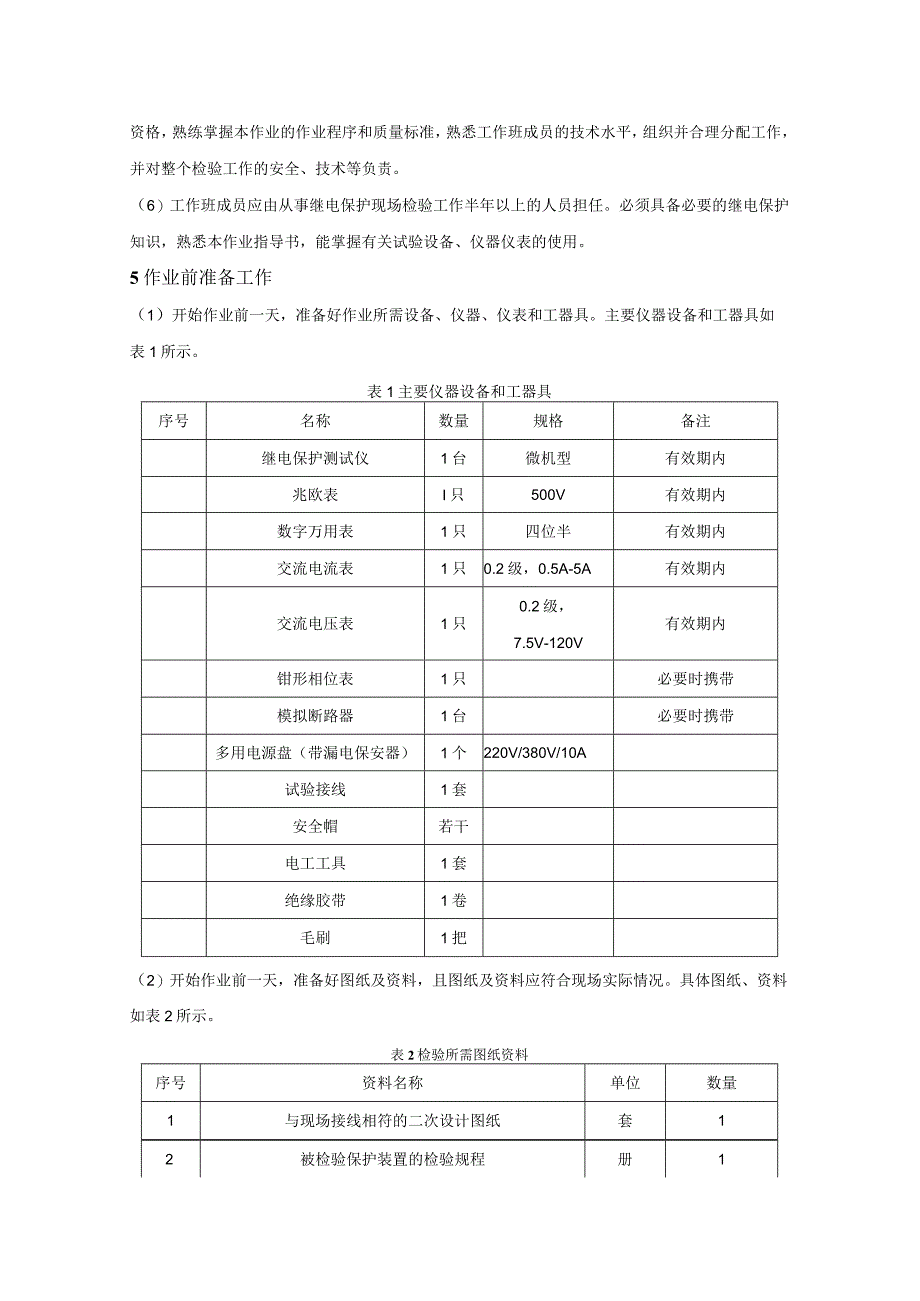

4、须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。5作业前准备工作（1）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表1主要仪器设备和工器具序号名称数量规格备注继电保护测试仪1台微机型有效期内兆欧表I只500V有效期内数字万用表1只四位半有效期内交流电流表1只0.2级，0.5A-5A有效期内交流电压表1只0.2级，7.5V-120V有效期内钳形相位表1只必要时携带模拟断路器1台必要时携带多用电源盘（带漏电保安器）1个220V/380V/10A试验接线1套安全帽若干电工工具1套绝缘胶带1卷毛刷1把（2）开始作业前一天，准备

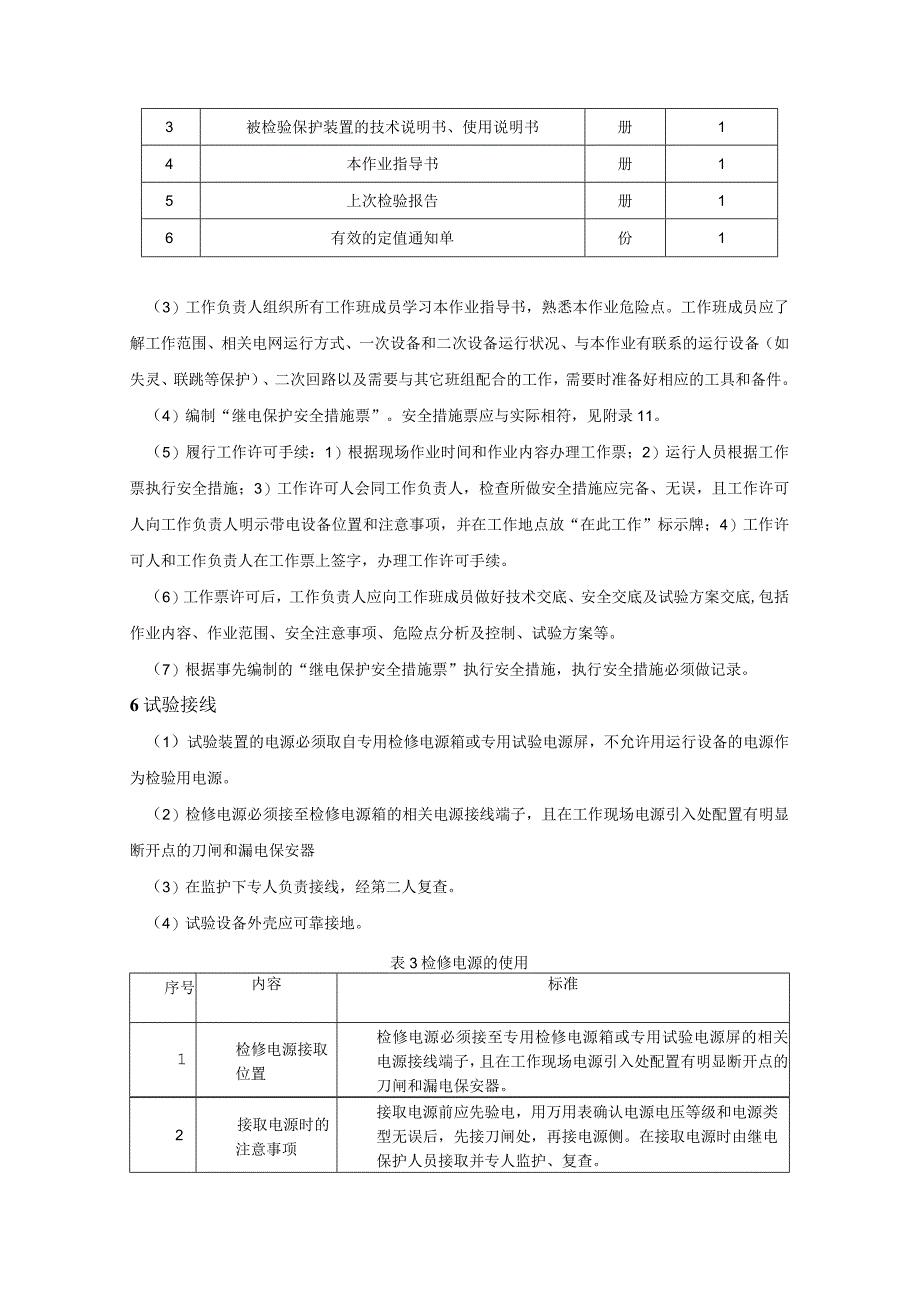

5、好图纸及资料，且图纸及资料应符合现场实际情况。具体图纸、资料如表2所示。表2检验所需图纸资料序号资料名称单位数量1与现场接线相符的二次设计图纸套12被检验保护装置的检验规程册13被检验保护装置的技术说明书、使用说明书册14本作业指导书册15上次检验报告册16有效的定值通知单份1（3）工作负责人组织所有工作班成员学习本作业指导书，熟悉本作业危险点。工作班成员应了解工作范围、相关电网运行方式、一次设备和二次设备运行状况、与本作业有联系的运行设备（如失灵、联跳等保护）、二次回路以及需要与其它班组配合的工作，需要时准备好相应的工具和备件。（4）编制“继电保护安全措施票”。安全措施票应与实际相符，见附录
6、11。（5）履行工作许可手续：1）根据现场作业时间和作业内容办理工作票；2）运行人员根据工作票执行安全措施；3）工作许可人会同工作负责人，检查所做安全措施应完备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工作地点放“在此工作”标示牌；4）工作许可人和工作负责人在工作票上签字，办理工作许可手续。（6）工作票许可后，工作负责人应向工作班成员做好技术交底、安全交底及试验方案交底,包括作业内容、作业范围、安全注意事项、危险点分析及控制、试验方案等。（7）根据事先编制的“继电保护安全措施票”执行安全措施，执行安全措施必须做记录。6试验接线（1）试验装置的电源必须取自专用检修电源箱或专
7、用试验电源屏，不允许用运行设备的电源作为检验用电源。（2）检修电源必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器（3）在监护下专人负责接线，经第二人复查。（4）试验设备外壳应可靠接地。表3检修电源的使用序号内容标准1检修电源接取位置检修电源必须接至专用检修电源箱或专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复查。7安全重点注意事项(1)严禁未履行工作许
8、可手续即进入现场工作。(2)现场安全技术措施应完备、可靠且准确无误。(3)执行安全措施时要防止误碰运行设备，拆动二次接线应防止二次交、直流电压回路短路、接地，防止电流回路开路或失去接地点，防止联跳回路误跳运行设备。(4)用表计测量联跳回路时，应正确选择量程，且不能用低内阻电压表，以防止运行设备误跳。(5)在直流馈电屏拉合直流开关时应防止误拉运行设备直流开关。(6)在电压回路工作时，应防止电压回路短路或未断开电压回路通电造成反充电。(7)带负荷检查时应防止电流回路开路、电压回路短路。(8)恢复安全措施时严格按照安全措施票执行，防止遗漏及误恢复事故。(9)工作票终结前认真核对定值，防止误整定。8作
9、业流程图9作业程序与危险点控制序号检验项目检验内容及检验方法危险点控制检验结果责任人签字1装置外观及接线检查1）清扫保护屏、端子排、保护装置内外及二次线上灰尘，保持清洁无尘。2）二次接线应无机械损伤，装置后板配线连接良好，接线端子压接紧固。3）液晶显示屏显示应正常，文字清晰。4）保护屏及装置上切换开关、按钮、键盘，操作应灵活、手感良好。5）各元件、压板、端子、线头标号、电缆挂牌标识等应清晰、正确。6）装置插件上的电流、电压变换器及继电器应无松动。7）用万用表检查电压二次回路不短路、电流二次回路不开路。8）检查接线端子，特别是TA回路的螺丝及连片，不允许有松动情况。9）电流回路中性线应在端子箱保
10、护专用接地铜排1）应先断开交流电压回路，后关闭直流电源。2）插拔插件前应将保护电源断开，严禁带电插拔插件。3）插拔插件应戴防静电环，防止人身静电损坏芯片。4）防止操作不当，造成插件损坏。5）清扫时应使用绝缘工具，防止短路或接地序号检验项目检验内容及检验方法危险点控制检验结果责任人签字上一点接地。10）二次电缆屏蔽层已用截面不小于4m?的多股铜线由铜螺丝钉压接于屏内保护专用接地铜排上，且接触牢靠。11）保护屏屏体、前后柜门应可靠接地，保护装置箱体必须可靠接地2绝缘检查仅在新安装装置的验收检验时进行该项检查。施加电压时间不少于5s,待读数达到稳定时读取电阻值2.1交流电流回路对地绝缘电阻测量用50
