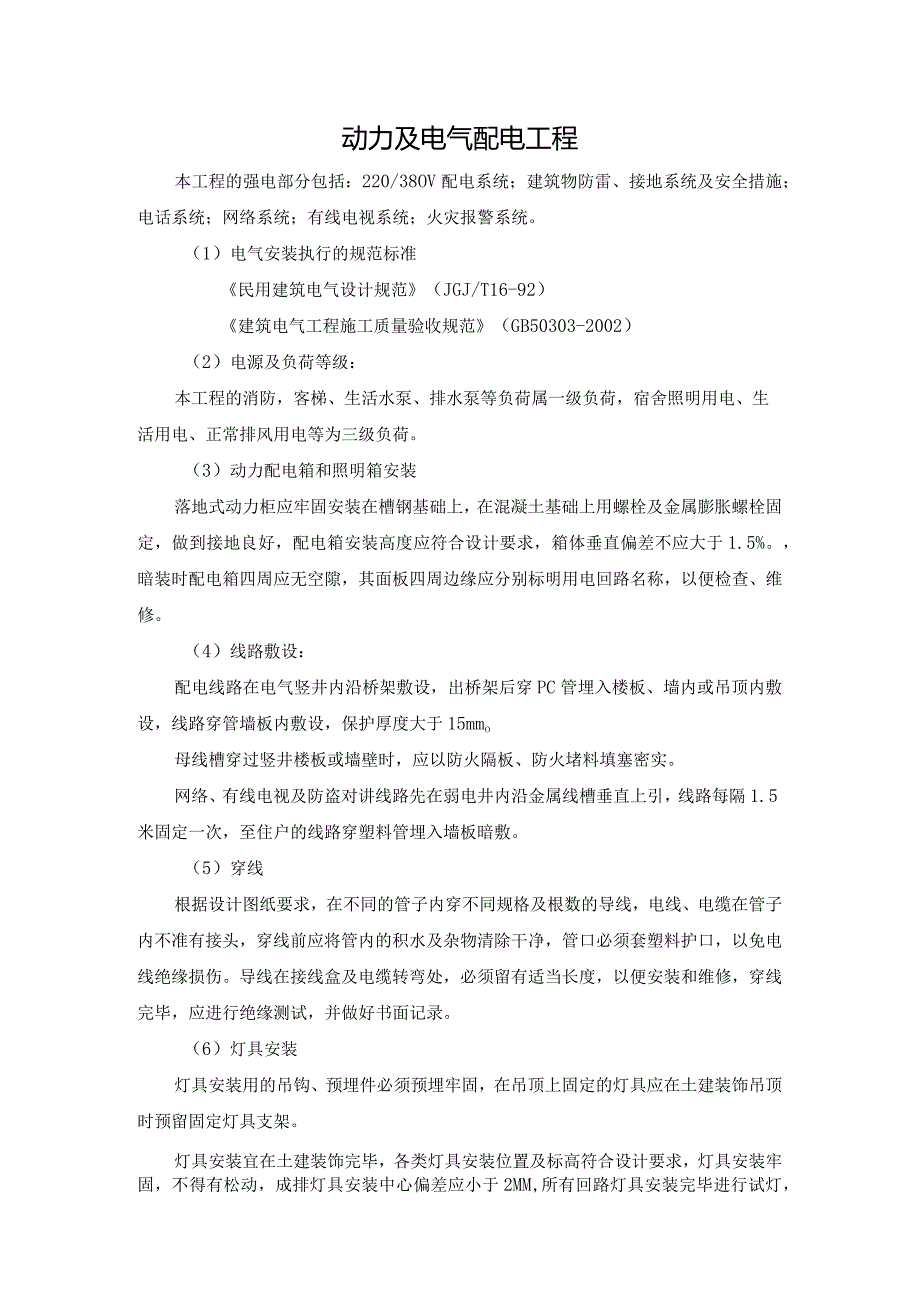

1、动力及电气配电工程本工程的强电部分包括：220/38OV配电系统；建筑物防雷、接地系统及安全措施；电话系统；网络系统；有线电视系统；火灾报警系统。（1）电气安装执行的规范标准民用建筑电气设计规范（JGJ/T16-92）建筑电气工程施工质量验收规范（GB50303-2002）（2）电源及负荷等级：本工程的消防，客梯、生活水泵、排水泵等负荷属一级负荷，宿舍照明用电、生活用电、正常排风用电等为三级负荷。（3）动力配电箱和照明箱安装落地式动力柜应牢固安装在槽钢基础上，在混凝土基础上用螺栓及金属膨胀螺栓固定，做到接地良好，配电箱安装高度应符合设计要求，箱体垂直偏差不应大于1.5%。，暗装时配电箱四周应无
2、空隙，其面板四周边缘应分别标明用电回路名称，以便检查、维修。（4）线路敷设：配电线路在电气竖井内沿桥架敷设，出桥架后穿PC管埋入楼板、墙内或吊顶内敷设，线路穿管墙板内敷设，保护厚度大于15mmo母线槽穿过竖井楼板或墙壁时，应以防火隔板、防火堵料填塞密实。网络、有线电视及防盗对讲线路先在弱电井内沿金属线槽垂直上引，线路每隔1.5米固定一次，至住户的线路穿塑料管埋入墙板暗敷。（5）穿线根据设计图纸要求，在不同的管子内穿不同规格及根数的导线，电线、电缆在管子内不准有接头，穿线前应将管内的积水及杂物清除干净，管口必须套塑料护口，以免电线绝缘损伤。导线在接线盒及电缆转弯处，必须留有适当长度，以便安装和维

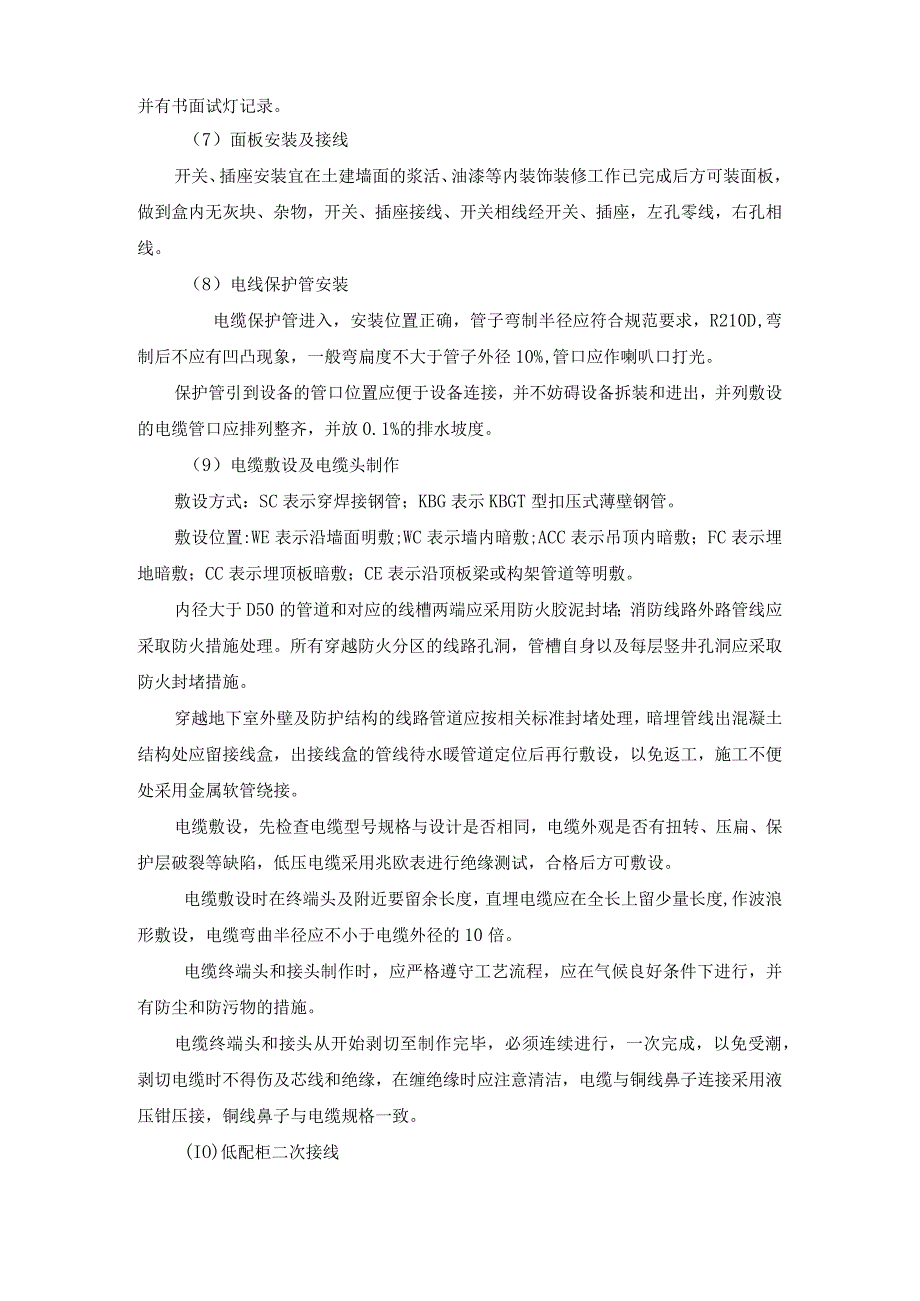

3、修，穿线完毕，应进行绝缘测试，并做好书面记录。（6）灯具安装灯具安装用的吊钩、预埋件必须预埋牢固，在吊顶上固定的灯具应在土建装饰吊顶时预留固定灯具支架。灯具安装宜在土建装饰完毕，各类灯具安装位置及标高符合设计要求，灯具安装牢固，不得有松动，成排灯具安装中心偏差应小于2MM,所有回路灯具安装完毕进行试灯，并有书面试灯记录。（7）面板安装及接线开关、插座安装宜在土建墙面的浆活、油漆等内装饰装修工作已完成后方可装面板，做到盒内无灰块、杂物，开关、插座接线、开关相线经开关、插座，左孔零线，右孔相线。（8）电线保护管安装电缆保护管进入，安装位置正确，管子弯制半径应符合规范要求，R210D,弯制后不应有凹
4、凸现象，一般弯扁度不大于管子外径10%,管口应作喇叭口打光。保护管引到设备的管口位置应便于设备连接，并不妨碍设备拆装和进出，并列敷设的电缆管口应排列整齐，并放0.1%的排水坡度。（9）电缆敷设及电缆头制作敷设方式：SC表示穿焊接钢管；KBG表示KBGT型扣压式薄壁钢管。敷设位置:WE表示沿墙面明敷;WC表示墙内暗敷;ACC表示吊顶内暗敷；FC表示埋地暗敷；CC表示埋顶板暗敷；CE表示沿顶板梁或构架管道等明敷。内径大于D50的管道和对应的线槽两端应采用防火胶泥封堵；消防线路外路管线应采取防火措施处理。所有穿越防火分区的线路孔洞，管槽自身以及每层竖井孔洞应采取防火封堵措施。穿越地下室外壁及防护结构
5、的线路管道应按相关标准封堵处理，暗埋管线出混凝土结构处应留接线盒，出接线盒的管线待水暖管道定位后再行敷设，以免返工，施工不便处采用金属软管绕接。电缆敷设，先检查电缆型号规格与设计是否相同，电缆外观是否有扭转、压扁、保护层破裂等缺陷，低压电缆采用兆欧表进行绝缘测试，合格后方可敷设。电缆敷设时在终端头及附近要留余长度，直埋电缆应在全长上留少量长度,作波浪形敷设，电缆弯曲半径应不小于电缆外径的10倍。电缆终端头和接头制作时，应严格遵守工艺流程，应在气候良好条件下进行，并有防尘和防污物的措施。电缆终端头和接头从开始剥切至制作完毕，必须连续进行，一次完成，以免受潮，剥切电缆时不得伤及芯线和绝缘，在缠绝缘

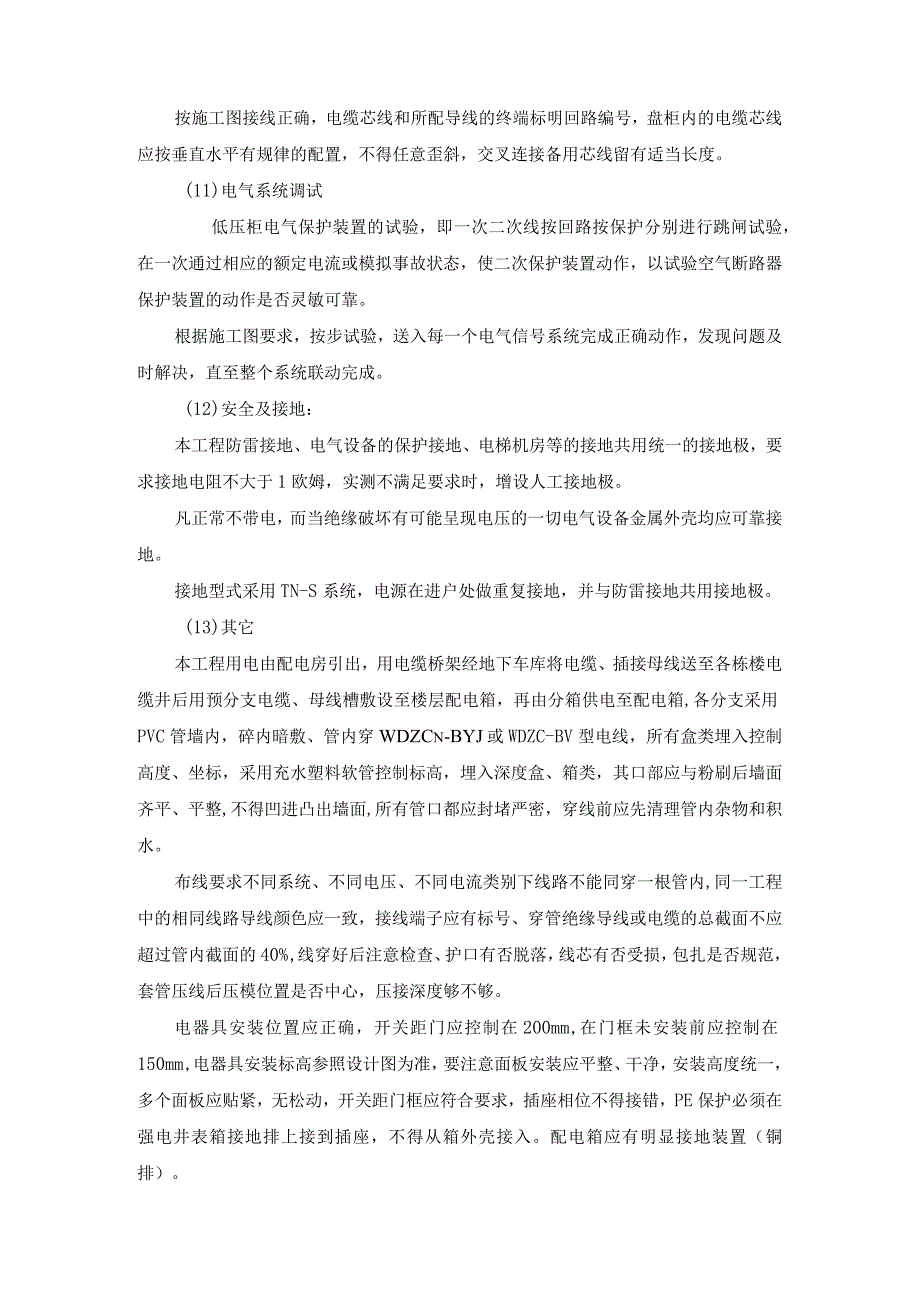

6、时应注意清洁，电缆与铜线鼻子连接采用液压钳压接，铜线鼻子与电缆规格一致。(IO)低配柜二次接线按施工图接线正确，电缆芯线和所配导线的终端标明回路编号，盘柜内的电缆芯线应按垂直水平有规律的配置，不得任意歪斜，交叉连接备用芯线留有适当长度。(11)电气系统调试低压柜电气保护装置的试验，即一次二次线按回路按保护分别进行跳闸试验，在一次通过相应的额定电流或模拟事故状态，使二次保护装置动作，以试验空气断路器保护装置的动作是否灵敏可靠。根据施工图要求，按步试验，送入每一个电气信号系统完成正确动作，发现问题及时解决，直至整个系统联动完成。(12)安全及接地：本工程防雷接地、电气设备的保护接地、电梯机房等的接
7、地共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。接地型式采用TN-S系统，电源在进户处做重复接地，并与防雷接地共用接地极。(13)其它本工程用电由配电房引出，用电缆桥架经地下车库将电缆、插接母线送至各栋楼电缆井后用预分支电缆、母线槽敷设至楼层配电箱，再由分箱供电至配电箱,各分支采用PVC管墙内，碎内暗敷、管内穿WDZCn-BYJ或WDZC-BV型电线，所有盒类埋入控制高度、坐标，采用充水塑料软管控制标高，埋入深度盒、箱类，其口部应与粉刷后墙面齐平、平整,不得凹进凸出墙面,所有管口都应封堵
8、严密，穿线前应先清理管内杂物和积水。布线要求不同系统、不同电压、不同电流类别下线路不能同穿一根管内,同一工程中的相同线路导线颜色应一致，接线端子应有标号、穿管绝缘导线或电缆的总截面不应超过管内截面的40%,线穿好后注意检查、护口有否脱落，线芯有否受损，包扎是否规范，套管压线后压模位置是否中心，压接深度够不够。电器具安装位置应正确，开关距门应控制在200mm,在门框未安装前应控制在150mm,电器具安装标高参照设计图为准，要注意面板安装应平整、干净，安装高度统一，多个面板应贴紧，无松动，开关距门框应符合要求，插座相位不得接错，PE保护必须在强电井表箱接地排上接到插座，不得从箱外壳接入。配电箱应有
9、明显接地装置（铜排）。配电房安装先由土建按配电房要求砌筑电缆沟槽，在沟口按配电屏要求安装槽钢并接地,所有进出线排列整齐，并有标识。要注意检查预埋铁件是否有接地，做好防腐处理。电缆桥架敷设，首先进行桥架安装固定，根据设计要求确定电缆敷设方向，电缆桥架的安装位置，然后进行桥架的组对安装，组装桥架要求平直、严密，水平误差不大于5mm,中心偏差不大于5mm,安装要牢固，槽盖配件应齐全、平整无翘角，所有螺栓要拧紧，接地要符合要求，电缆井梯架要竖直、清楚，电缆并按消防要求每层用防火堵料封堵，敷设电缆时要特别注意安全。1.主要设备调试运行应遵守“先无负荷、后带负荷”、“先手动、后自动”、“先点动、后连续”、
10、“上道不正常、下道不试车”的原则。水泵类：检查管道阀门开启位置和充水情况，确认无误后，用手板水泵转轴数转，检查是否转动灵活，加机油和黄油到规定位置，先点动，检查旋转方向和有无异常状况，试运转、检查电压，电流值和运转状况，水压值，水流值是否符合要求。1、给排水调试：1）给水管阀门检查应处于关闭状态水龙头关闭。2）检查排水管检查口是否封闭、堵塞、管内杂质应清除干净。3）开启放水点检查水量，落水通畅、无塞无漏。2、电气和配电调试1）检查管线、配电箱屏、开关、插座和电器具是否安装完毕到位连接牢固，接地可靠。2）测量绝缘电阻和接地电阻并做好记录。3）检查开关、闸刀应处于断开状态。4）盒上总闸、检查电压，按回路分别合上分闸，逐路试通电观察检查电压降、电流值，检查有无异常情况。5）检查空气开关，漏电开关是否操作灵活功能是否达到要求。6）检查灯头控制和插座左零、右相、接地的情况。
