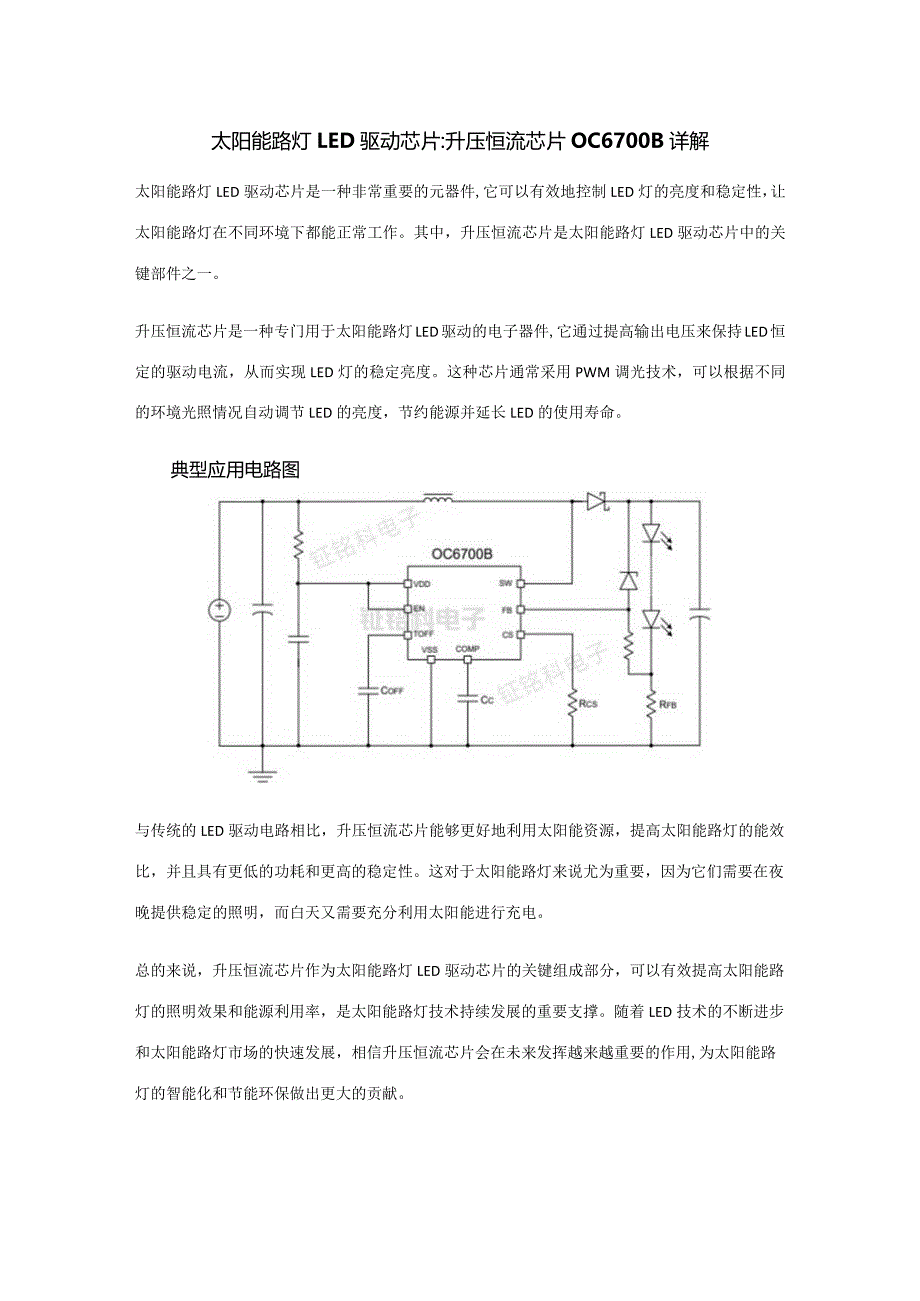

1、太阳能路灯LED驱动芯片:升压恒流芯片OC6700B详解太阳能路灯LED驱动芯片是一种非常重要的元器件,它可以有效地控制LED灯的亮度和稳定性，让太阳能路灯在不同环境下都能正常工作。其中，升压恒流芯片是太阳能路灯LED驱动芯片中的关键部件之一。升压恒流芯片是一种专门用于太阳能路灯LED驱动的电子器件,它通过提高输出电压来保持LED恒定的驱动电流，从而实现LED灯的稳定亮度。这种芯片通常采用PWM调光技术，可以根据不同的环境光照情况自动调节LED的亮度，节约能源并延长LED的使用寿命。典型应用电路图与传统的LED驱动电路相比，升压恒流芯片能够更好地利用太阳能资源，提高太阳能路灯的能效比，并且具有
2、更低的功耗和更高的稳定性。这对于太阳能路灯来说尤为重要，因为它们需要在夜晚提供稳定的照明，而白天又需要充分利用太阳能进行充电。总的来说，升压恒流芯片作为太阳能路灯LED驱动芯片的关键组成部分，可以有效提高太阳能路灯的照明效果和能源利用率，是太阳能路灯技术持续发展的重要支撑。随着LED技术的不断进步和太阳能路灯市场的快速发展，相信升压恒流芯片会在未来发挥越来越重要的作用,为太阳能路灯的智能化和节能环保做出更大的贡献。其中LED驱动芯片OC6700B就是一款太阳能路灯LED驱动芯片。它具有宽输入电压范围，可适用于不同的电气系统，其输入电压范围为2.6V至60V。此外，OC6700B还内置了60V功
3、率MOS,能够更好地适应各种工作环境。封装及管脚分配1 GNDCTENECOMPHFB 4OnxOC67。B O Xxxx8HVDDFTOFF CSH SW 5ES0P8管脚定义管脚号管脚名描述1GND接地技术支持I333O592EN芯片使能，高电平有效：可做PWM调光脚.3COMP频率补偿脚4FB谕出电流检测反馈脚5SW功率MOS管漏极6CS钻入限流检测脚7TOFF关断时间设置8VDD芯片电源OC6700BLED驱动芯片的高效率也是其突出特点之一，其效率可高达95%,能够有效地减少能源浪费，降低系统的能耗。同时，该芯片的最大工作频率可达IMHz,能够满足高频率工作的需求，提高系统性能。在反馈(FB)电流采样电压方面，OC6700B采用了25OmV的电流采样电压，能够实现精确的电流采样，保证了LED的稳定亮度和长寿命。OC6700B还具有芯片供电欠压保护功能，当供电电压低于2.3V时，芯片会自动进行保护，避免损坏芯片。另外，关断时间可调、智能过温保护、软启动等功能也使得OC6700B在实际应用中更加可靠和安全。此外，OC6700B还内置了VDD稳压管，使得整个系统更加稳定可靠。综上所述，LED驱动芯片OC6700B具有先进的技术和丰富的功能特点，适用于众多LED照明和显示设备的驱动控制，为LED照明行业的发展带来了新的机遇和挑战。
