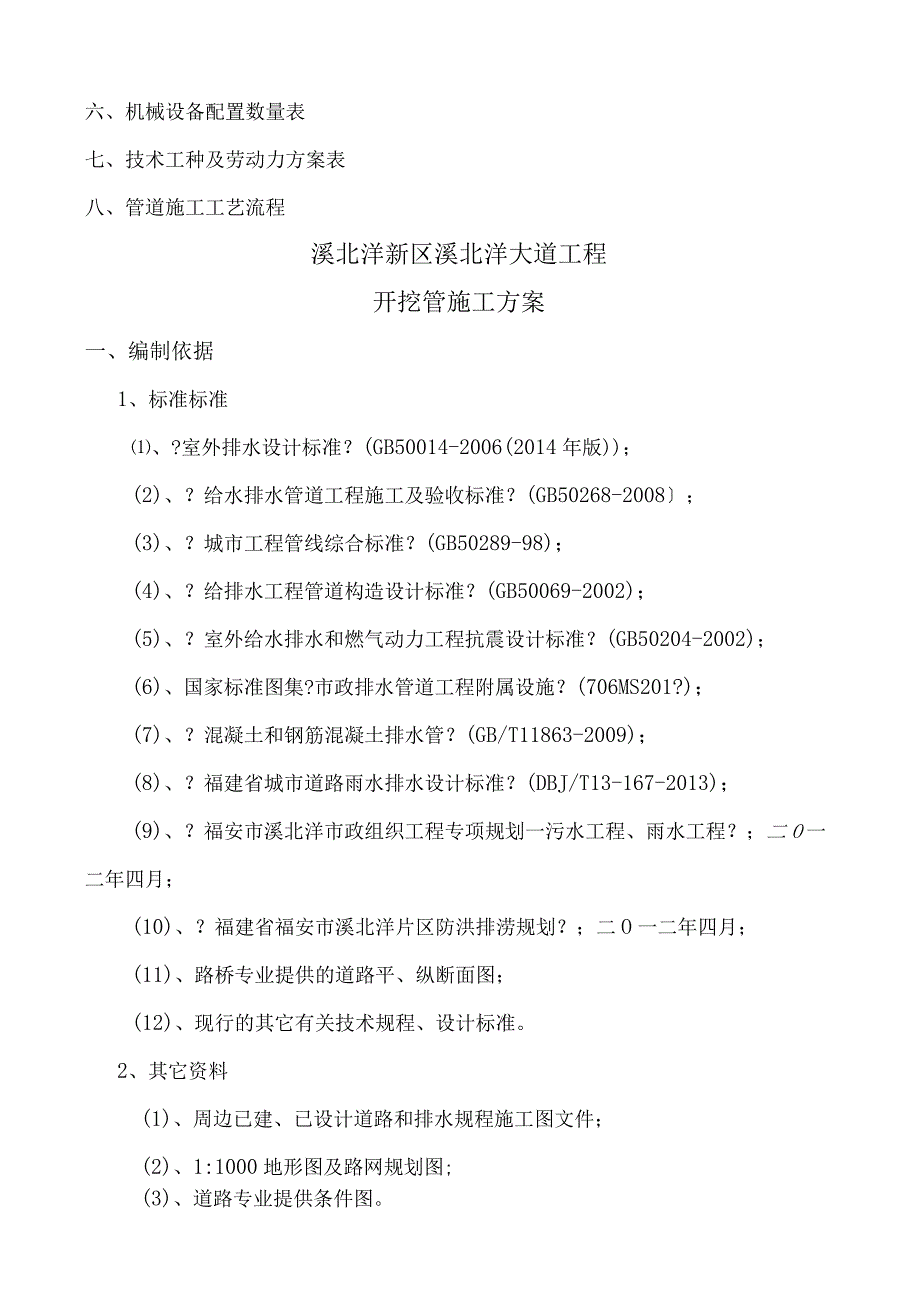

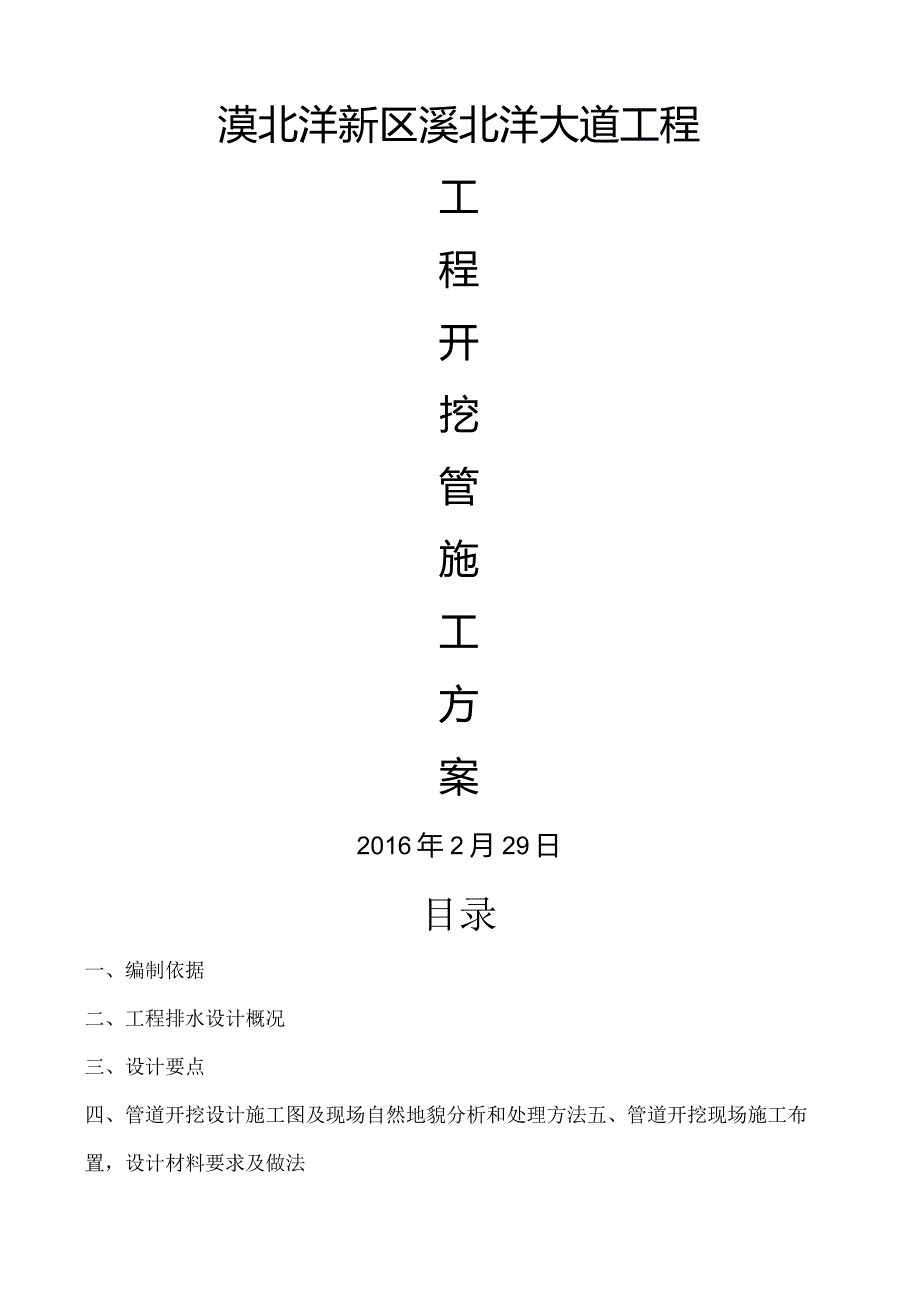

1、漠北洋新区溪北洋大道工程工程开挖管施工方案2016年2月29日目录一、编制依据二、工程排水设计概况三、设计要点四、管道开挖设计施工图及现场自然地貌分析和处理方法五、管道开挖现场施工布置，设计材料要求及做法六、机械设备配置数量表七、技术工种及劳动力方案表八、管道施工工艺流程溪北洋新区溪北洋大道工程开挖管施工方案一、编制依据1、标准标准、?室外排水设计标准？(GB50014-2006(2014年版)；(2)、？给水排水管道工程施工及验收标准？(GB50268-2008；(3)、？城市工程管线综合标准？(GB50289-98)；(4)、？给排水工程管道构造设计标准？(GB50069-2002)；(5
2、)、？室外给水排水和燃气动力工程抗震设计标准？(GB50204-2002)；(6)、国家标准图集?市政排水管道工程附属设施？(706MS201?)；(7)、？混凝土和钢筋混凝土排水管？(GB/T11863-2009)；(8)、？福建省城市道路雨水排水设计标准？(DBJ/T13-167-2013)；(9)、？福安市溪北洋市政组织工程专项规划一污水工程、雨水工程？；二O一二年四月；(10)、？福建省福安市溪北洋片区防洪排涝规划？；二O一二年四月；(11)、路桥专业提供的道路平、纵断面图；(12)、现行的其它有关技术规程、设计标准。2、其它资料(1)、周边已建、已设计道路和排水规程施工图文件；(2)

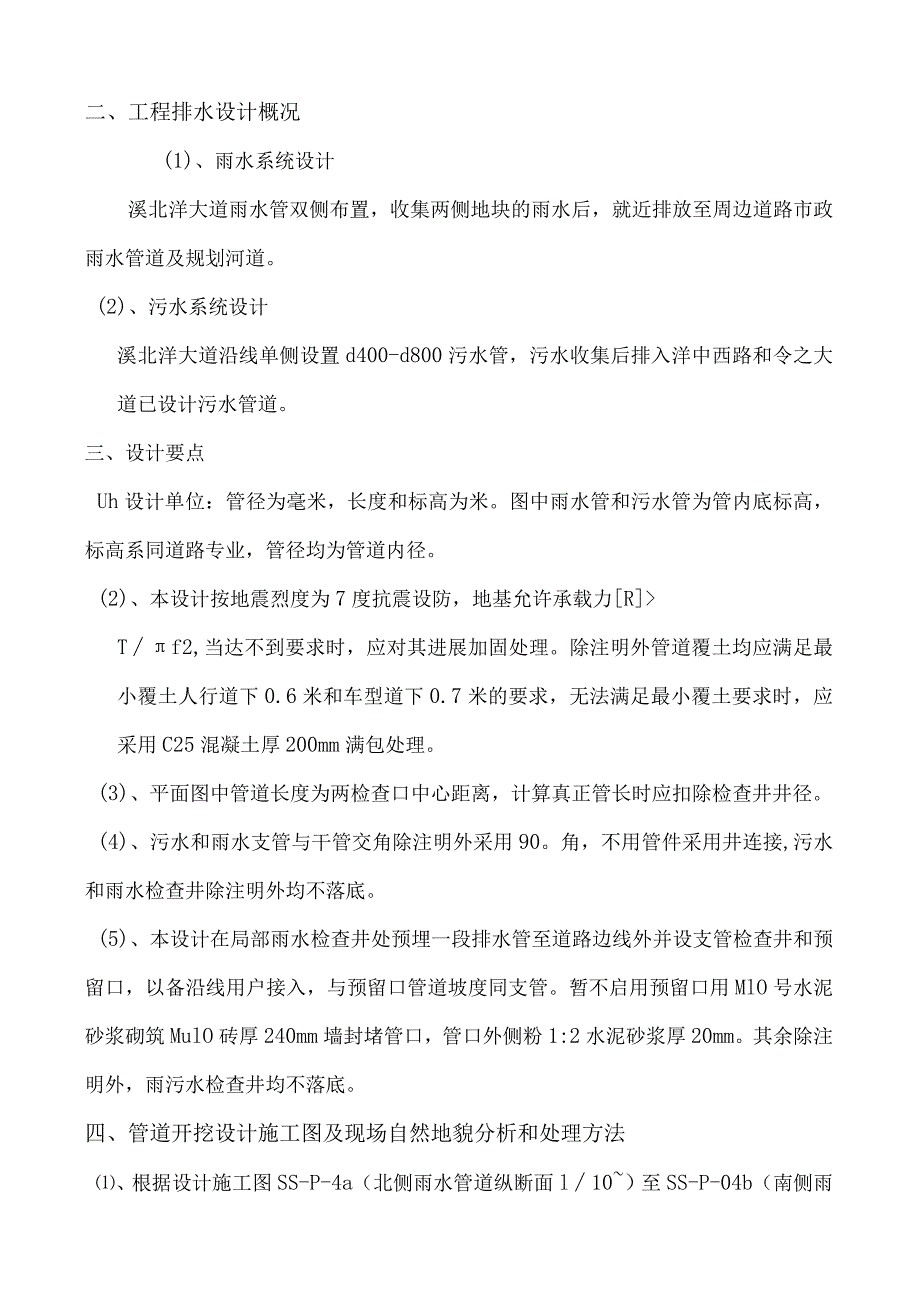

3、、1:1000地形图及路网规划图;(3)、道路专业提供条件图。二、工程排水设计概况(1)、雨水系统设计溪北洋大道雨水管双侧布置，收集两侧地块的雨水后，就近排放至周边道路市政雨水管道及规划河道。(2)、污水系统设计溪北洋大道沿线单侧设置d400-d800污水管，污水收集后排入洋中西路和令之大道已设计污水管道。三、设计要点Uh设计单位：管径为毫米，长度和标高为米。图中雨水管和污水管为管内底标高，标高系同道路专业，管径均为管道内径。(2)、本设计按地震烈度为7度抗震设防，地基允许承载力RTf2,当达不到要求时，应对其进展加固处理。除注明外管道覆土均应满足最小覆土人行道下0.6米和车型道下0.7米的要
4、求，无法满足最小覆土要求时，应采用C25混凝土厚200mm满包处理。(3)、平面图中管道长度为两检查口中心距离，计算真正管长时应扣除检查井井径。(4)、污水和雨水支管与干管交角除注明外采用90。角，不用管件采用井连接,污水和雨水检查井除注明外均不落底。(5)、本设计在局部雨水检查井处预埋一段排水管至道路边线外并设支管检查井和预留口，以备沿线用户接入，与预留口管道坡度同支管。暂不启用预留口用MlO号水泥砂浆砌筑MulO砖厚240mm墙封堵管口，管口外侧粉1:2水泥砂浆厚20mm。其余除注明外，雨污水检查井均不落底。四、管道开挖设计施工图及现场自然地貌分析和处理方法、根据设计施工图SS-P-4a（
5、北侧雨水管道纵断面l10）至SS-P-04b（南侧雨水管道纵断面10/10）、SS-P-05（污水水管道纵断面1/1（TlO/10）综合判定。、KO+OOOK1+640,K1+355（洋中东路）Kl+535（令之大道）段管道处于路基填方范围内，采用反开挖施工，开挖起始线为管道外顶上0.5m。Kl640K3190段管道处于自然地貌高于管道开挖面，根据管道及路面和地质条件综合测定，Kl640000段管道开挖前,首先进展土方开挖至土路基顶面（水稳层底），详：开挖回填位置断面简图。（3）、管道开挖前将Kl+640K3+000段路基高于路基的土方首先开挖，与监理单位及建设单位协商，Kl+640K3+00
6、0段开挖后的土方一、二类土（无法用于路基回填的土方）外运至指定的弃土场（指定场地距离，详三方确定的里程），由于Kl+355Kl+535段路基征地拆迁未完成，Kl640K3+000段开挖后的土方三类（可用于路基回填的土方）内运至K000Kl194段回填路基，运距按照1.5Km计算。五、管道开挖现场施工布置，设计材料要求及做法（Ih管道开挖材料进入施工现场的临时道路及材料堆料场，详：现场平面布置图：、原材料设计要求A、雨水道采用II级钢筋混凝土管,管材质量应符合GB/Y11836-2009标准，d300-dl000承插管采用承插管橡胶圈接口；dl200-d2000企口管采用现浇混凝土套环柔性接口，
7、详06MS201-0-35,36。管材应采用有合格证书厂家的产品，广泛使用并且质量符合国家标准。B、污水重力管道管材采用HDPE增强缠绕管，（环刚度详“HDPE管大样图，电容连接，符合?埋地用聚乙烯（PE）构造管道系统第2局部：聚乙烯缠绕构造壁管材?B型构造壁管（GB/T19472.2-2004h本工程采购的塑料管道供应厂家应根据现场实际地基承载力与覆土深度进展竖向变形率核算，变形率应小于3%do管道根基及管道与检查井的连接做法详大样图。管材应采用有合格证书厂家的产品，广泛使用并且质量符合国家标准。C、管道原材料使用路段的环刚度设计要求，管道埋设深度W4.0米，环刚度叁8.0KN/m2,4米管
8、道埋设深度W6.0米，环刚度叁12.5KNm2,管道埋设深度叁6.0米，环刚度M16KNm2D、雨、污水检查井及其相关衔接井除说明外均采用砖砌井，做法详见大样图。踏步选用塑料踏步，踏步做法详国标06MS201-6-16,安装详06MS201-6-17,教窝做法详06MS201-3-130、132。E、雨水口采用砖砌偏沟式雨水口，做法详大样，雨水口落底300mmo井圈做法详弹性自锁平入式。道路最低点雨水口位置不得随意移动，在道路港湾处应增设雨水口。雨水口设计图中H=L0m。雨水口均落底30Onb雨水口连接支管应在路基压实后反开挖施工，管槽回填夯实。F、井座井盖应严格按照大样要求选用，位于车行道的
9、检查井，应具有足够承载力和稳定性，高度宜与路面持平。井盖具体样式，详：附图。、施工准备A、设计施工图的污水管道基本分布情况，详：污水管道位置断面简图。B、设计施工图的雨水管道基本分布情况，详：雨水管道位置断面简图。六、机械设备配置数量表序号设备名称型号数量备注1平板式振动机ZW-71台回填砂夯实2污水泵4KW,口径5寸4台沟槽排水3挖机220型2台沟槽开挖4装载机车50型1辆材料运输5打桩机1辆打钢板桩6砂浆搅拌机1台砌筑砂浆7胶合板模板50m2位边支护8振捣棒2台碎浇捣910吨运输车4辆土方运输10L5KW发电机1台应急备用七、技术工种及劳动力方案表序号工种人数备注1泥瓦工8井砌筑3模板工2
10、碎边支护4电工15测量工16管理人员27普通工人20含安装砌筑回填8安全员1八、管道施工工艺流程测量放线沟槽开挖设置横竖钢板桩支撑管道根基施工管道铺设管道检查验收管道接缝处理管道闭水实验沟槽回填九、管道开挖施工工艺1、排水、降水处理根据地质勘察及现场踏勘，施工现场的自然排水、地下水丰富，由于溪北洋本地雨水较多，本路段地质松软并含颗粒，根据地质特性判定，此种地质遇水侵泡后相当不稳定，因此施工过程中应严格控制雨水、地下水渗透至开挖的沟槽内，应保持沟槽内枯燥。根据图纸各类管道的埋设深度，在施工时将根据设计和现场的实际情况采用开挖明沟集水槽的方法进展积水，采用4KW,口径5寸的抽水泵将沟槽内的雨水、地
11、下水及时排出。详：施工现场排水平面布置图。2、沟槽开挖(1开挖前应摸清开挖面附近地下管线情况，对地下管线和各种构筑物应尽可能临时迁移，如无法移动，必须挖样洞使其外露，并采取吊、托等加固措施，必时要事先通知有关单位进展现场监护，对挖掘机手作详细交底，如无把握，应用人工开挖。(2)管槽开挖方式：道路北侧雨水、污水管道K0+015K3+240设计污水管道在下，雨水管道在上，由于开挖深度1885.27米，开挖深度较深，议定采用分槽开挖的方式比较安全，先开挖污水管道，污水管槽回填后开挖雨水管道,道路南侧雨水管道K0+015K3+240单槽开挖。(3)挖土后遇到地质松软或淤泥等地质较差时与支撑相互配合，必
12、须按照设计和施工标准要求及时支撑，防止槽壁失稳而导致沟槽坍塌，管槽开挖局部支撑处理，详：支撑布置详图。A、具体平面布置，B、支撑断面布置图。(4)挖土深度在4.5米以上时，应编制经专家论证开挖方案，按照开挖方案要求组织施工，沟槽开挖支撑的时候，最下面的一块竖列板插至碎石根基面，在撤除底挡铁撑柱进展排管前，应在混凝土根基侧面与竖列板之间设置临时的支撑。(5)机械开挖应严格控制开挖深度，防止超挖或扰动基底土层，在挖至槽底标高以上20Cm时，再用人工挖除、修整槽底，边挖边修并立即进展根基施工。假设超挖，采用素土回填应按照有关回填压实要求进展回填。(6管道开挖出来的土方不应堆在沟槽边，槽边单向堆土高度
13、不大于1.5m,离沟槽边的距离不得小于L2m,挖土机一般离沟槽边不得小于0.8m,减轻槽边的测压力，防止沟槽受重坍塌，保证管道安装人员的施工安全。3、管道根基(1)管道根基及管道与检查井的连接做法详大样图。雨水管道按照设计施工图(180管座根基详图)，附图：管道根基为碎石灌砂夯实，砂砾垫层厚度为200mm。按沟槽宽度满堂铺筑，并摊平,厚严格标高、平整度、宽度。污水管道按照设计施工图(HDPE管与检查井连接)，附图：(2)管道根基的砾石砂垫层为15cm厚，按沟槽宽度满堂铺筑，并摊平。中粗砂找平层为20Cnl厚严格标高、平整度、宽度等。4、管道铺设(1)安装的(污水、雨水)管道必须经检验合格，并报
14、监理、建设单位相关人员检查合格，同意使用前方可使用。（2）沟槽开挖完毕后，报请监理单位相关监理工程师进展验槽，符合设计要求，验收合格同意进展下一道工序后，方可进展管道安装。详，附图（HDPE管管道根基、回填）。详，附图（钢筋混凝土管H管管道根基、回填）。（3）排管时，校正好管道坡度及管底标高，承口端排在窖井的出水方向，插口端排在窖井的进水方向。污水管道采用人工吊装，然后采用木板对准口部,利用杠杆原理人工慢速推进，推进道扩大口推进到位，钢筋混凝土管II管采用机械吊装，井室之间的管道推进完毕后，在管口内置（采用钢筋两端对了拉直线）中心对准线，使管节居中，校准符合要求。（4）在井位排管时，控制好窖井
