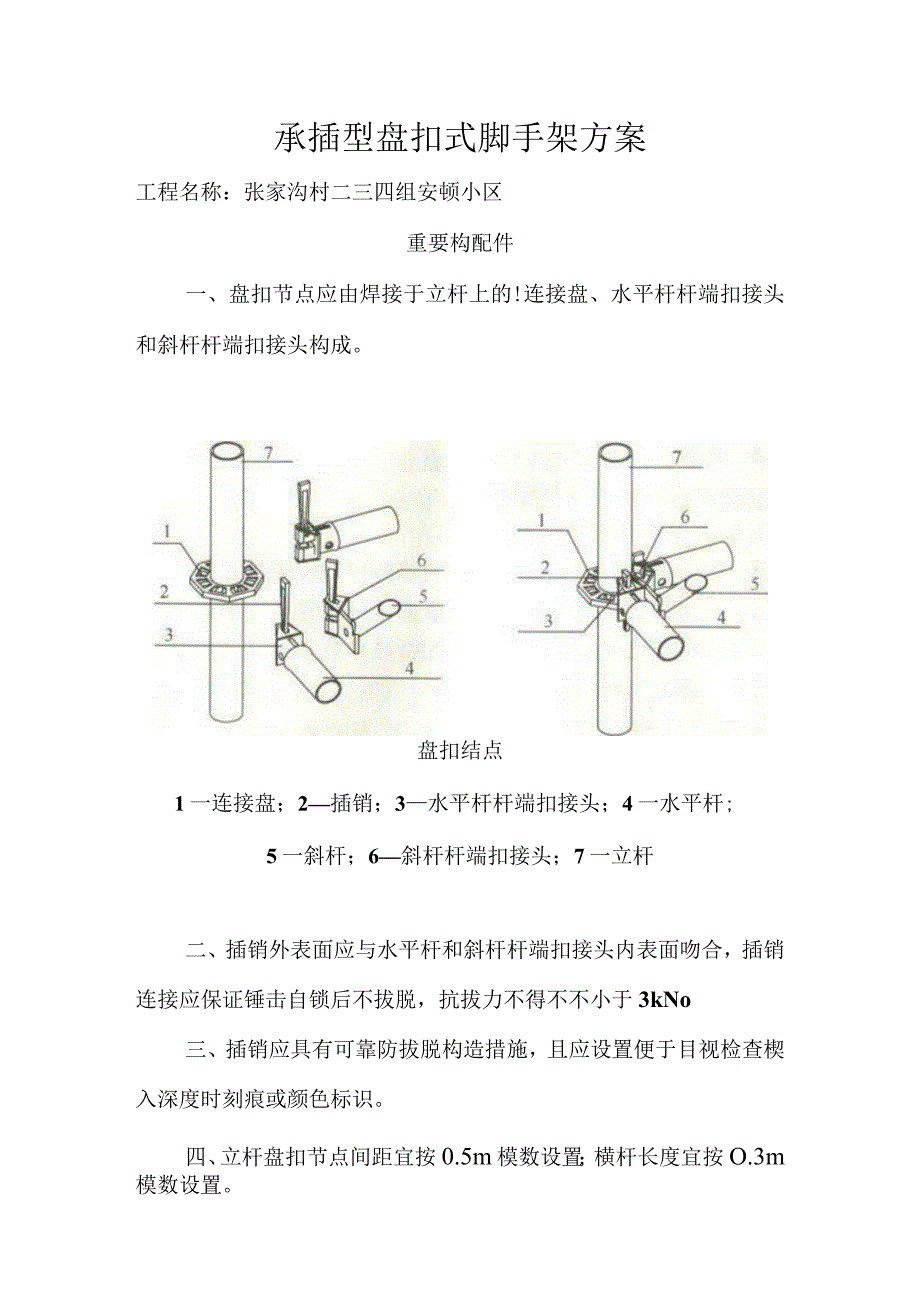

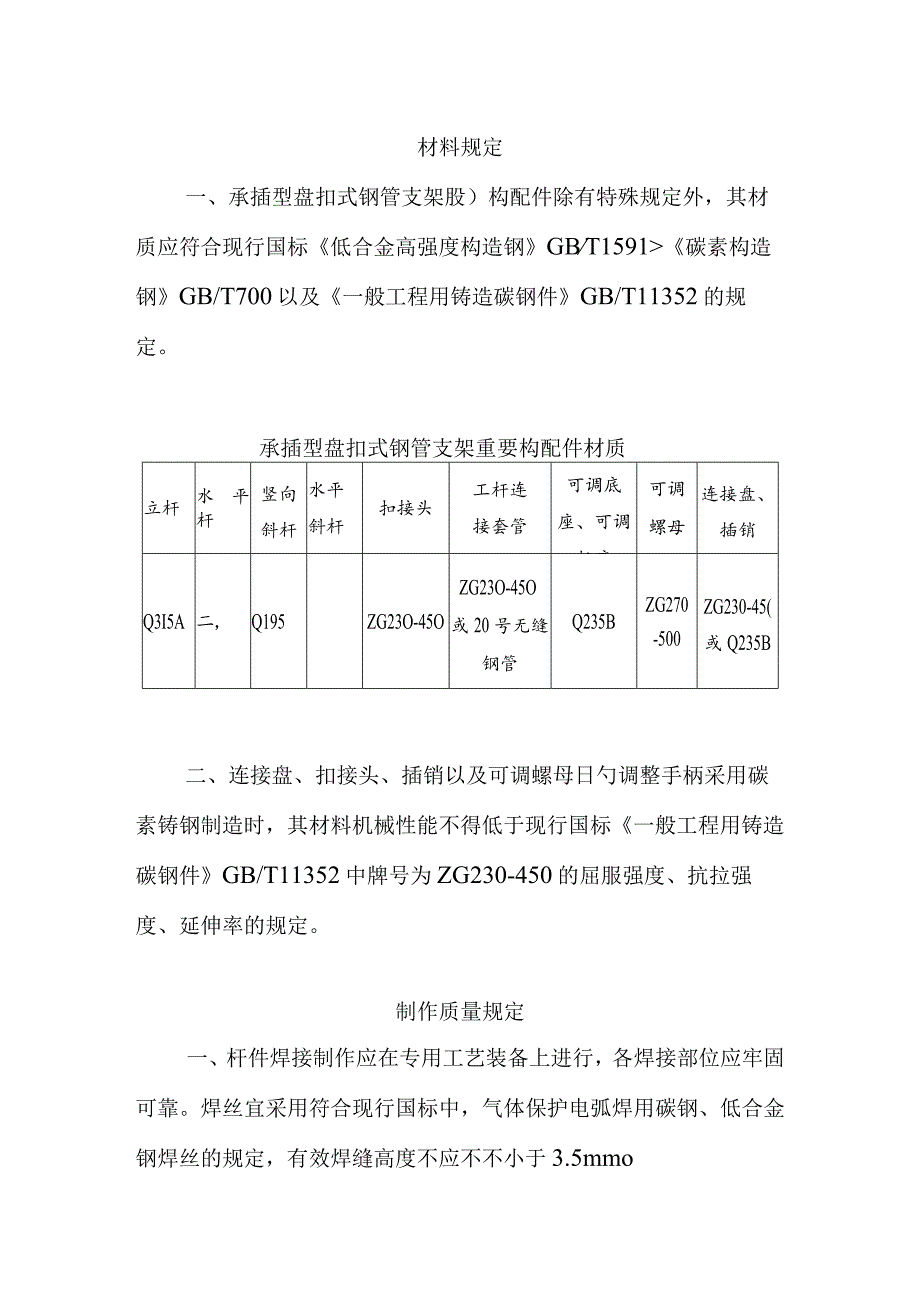

1、承插型盘扣式脚手架方案工程名称：张家沟村二三四组安顿小区重要构配件一、盘扣节点应由焊接于立杆上的!连接盘、水平杆杆端扣接头和斜杆杆端扣接头构成。盘扣结点1一连接盘；2插销；3水平杆杆端扣接头；4一水平杆;5一斜杆；6斜杆杆端扣接头；7一立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得不不小于3kNo三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度时刻痕或颜色标识。四、立杆盘扣节点间距宜按0.5m模数设置；横杆长度宜按O.3m模数设置。材料规定一、承插型盘扣式钢管支架股）构配件除有特殊规定外，其材质应符合现行国标低合金高强度构造钢G
2、BT1591碳素构造钢GB/T700以及一般工程用铸造碳钢件GB/T11352的规定。承插型盘扣式钢管支架重要构配件材质立杆水平杆竖向斜杆水平斜杆扣接头工杆连接套管可调底座、可调托座可调螺母连接盘、插销Q3I5A二,Q195ZG23O-45OZG23O-45O或20号无缝钢管Q235BZG270-500ZG230-45(或Q235B二、连接盘、扣接头、插销以及可调螺母日勺调整手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国标一般工程用铸造碳钢件GB/T11352中牌号为ZG230-450的屈服强度、抗拉强度、延伸率的规定。制作质量规定一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固

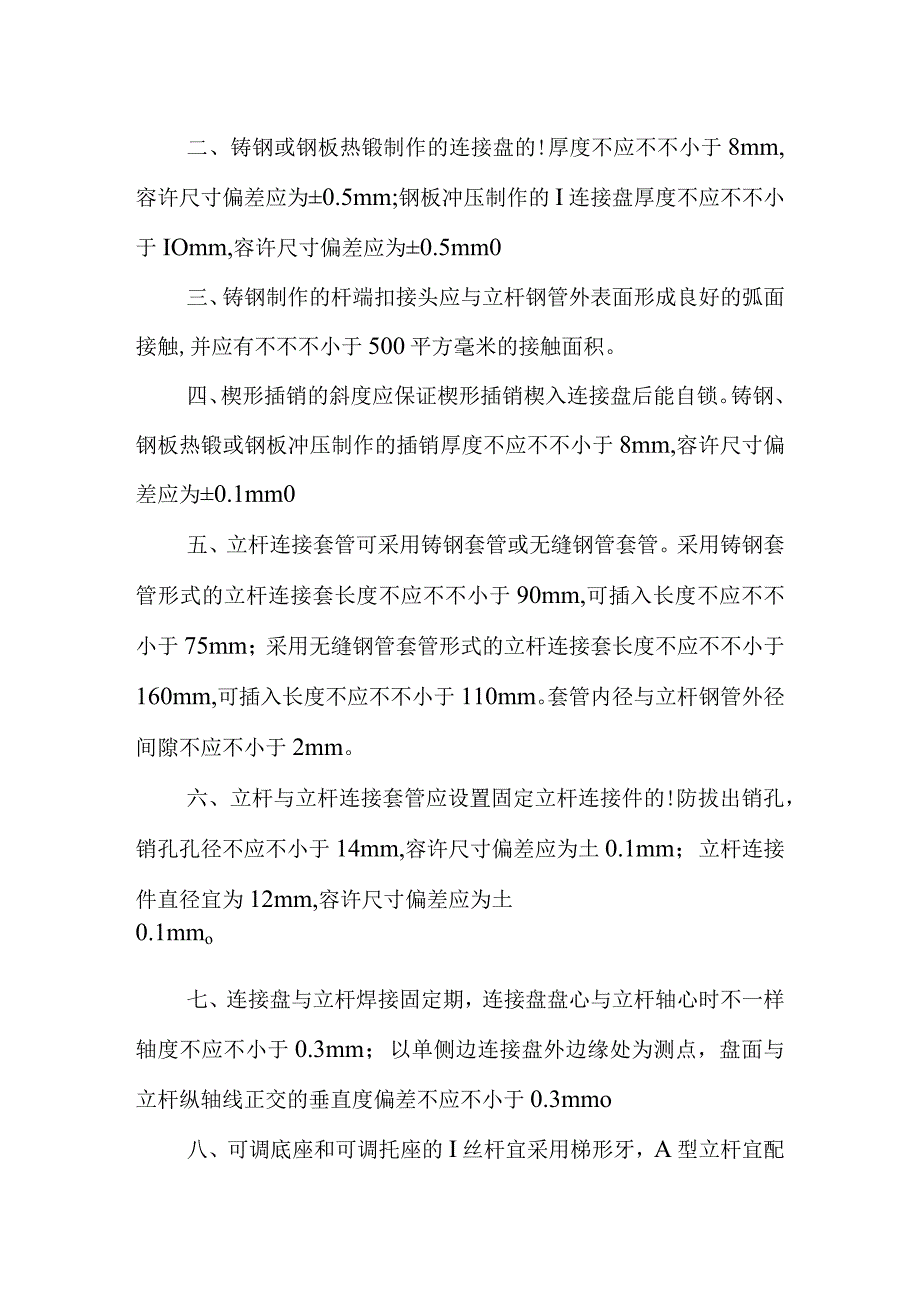

3、可靠。焊丝宜采用符合现行国标中，气体保护电弧焊用碳钢、低合金钢焊丝的规定，有效焊缝高度不应不不小于3.5mmo二、铸钢或钢板热锻制作的连接盘的!厚度不应不不小于8mm,容许尺寸偏差应为0.5mm;钢板冲压制作的I连接盘厚度不应不不小于IOmm,容许尺寸偏差应为0.5mm0三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触,并应有不不不小于500平方毫米的接触面积。四、楔形插销的斜度应保证楔形插销楔入连接盘后能自锁。铸钢、钢板热锻或钢板冲压制作的插销厚度不应不不小于8mm,容许尺寸偏差应为0.1mm0五、立杆连接套管可采用铸钢套管或无缝钢管套管。采用铸钢套管形式的立杆连接套长度不应不不
4、小于90mm,可插入长度不应不不小于75mm；采用无缝钢管套管形式的立杆连接套长度不应不不小于160mm,可插入长度不应不不小于110mm。套管内径与立杆钢管外径间隙不应不小于2mm。六、立杆与立杆连接套管应设置固定立杆连接件的!防拔出销孔，销孔孔径不应不小于14mm,容许尺寸偏差应为土0.1mm；立杆连接件直径宜为12mm,容许尺寸偏差应为土0.1mmo七、连接盘与立杆焊接固定期，连接盘盘心与立杆轴心时不一样轴度不应不小于0.3mm；以单侧边连接盘外边缘处为测点，盘面与立杆纵轴线正交的垂直度偏差不应不小于0.3mmo八、可调底座和可调托座的I丝杆宜采用梯形牙，A型立杆宜配置48丝杆和调整手柄
5、，丝杆外径不应不不小于46mm；B型立杆宜配置38丝杆和调整手柄，丝杆外径不应不不小于36mmo九、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应不不小于5mm,容许尺寸偏差应为0.2mm,承力面钢板长度和宽度均不应不不小于15Omm;承力面钢板与丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板，挡板高度不应不不小于40mm。十、可调底座及可调托座丝杆与螺母旋合长度不得不不小于5扣，螺母厚度不得不不小于30mm,可调托座和可调底座插入立杆内的长度应符合规范规定。十一、重要构配件的制作质量及形位公差规定，应符合规范规定。十二、可调托座、可调底座承载力，应符合规范
6、规定。十三、挂扣式钢脚手板承载力，应符合本规范的规定。十四、构配件外观质量应符合规定：1、钢管应无裂纹、凹陷、锈蚀，不得采用对接焊接钢管；2、钢管应平直，直线度容许偏差应为管长的1/500,两端面应平整，不得有斜口、毛刺；3、铸件表面应光滑，不得有砂眼、缩孔、裂纹、浇冒口残存等缺陷，表面粘砂应清除洁净；4、冲压件不得有毛刺、裂纹、氧化皮等缺陷；5、各焊缝有效高度应符合规定，焊缝应饱满，焊药应清除洁净，不得有未焊透、夹渣、咬肉、裂纹等缺陷；6、可调底座和可调托座表面宜浸漆或冷镀锌，涂层应均匀、牢固；架体杆件及其他构配件表面应热镀锌，表面应光滑，在连接处不得有毛刺、滴瘤和多出结块；7、重要构配件上
7、的生产厂标识应清晰。构造要求模板支架一、模板支架搭设高度不适宜超过24m;当超过24m时,应另行专门设计。二、模板支架应根据施工方案计算得出的立杆排架尺寸选用定长的水平杆，并应根据支撑高度组合套插的立杆段、可调托座和可调底座。三、模板支架的斜杆或剪刀撑设置应符合规定：1、当搭设高度不超过8m的满堂模板支架时，步距不适宜超过1.8m,支架架体四而外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的剪刀撑。当满堂模板支架的架体高度不超过4个步距时，可不设置顶层水平斜杆；当架体高度超过4个步距时，应
8、设置顶层水平斜杆或扣件钢管水平剪刀撑。满堂架高度不不小于8m满堂架高度不不小于8m斜杆设置立面图剪刀撑设置立面图1一立杆；2一水平杆；3斜杆；4一扣件钢管剪刀撑2、当搭设高度超过8m的模板支架时，竖向斜杆应满布设置，水平杆的步距不得不小于1.8m,沿高度每隔46个原则步距应设置水平层斜杆或扣件钢管剪刀撑周围有构造物时，最佳与周围构造形成可靠拉结。满堂架高度不小于8m水平斜杆设置立面图I一立杆；2水平杆；3斜杆；4一水平层斜杆或扣件钢管剪刀撑3、当模板支架搭设成无侧向拉结的独立塔状支架时，架体每个侧面每步距均应设竖向斜杆。当有防扭转规定期，在顶层及每隔34个步距应增设水平层斜杆或钢管水平剪刀撑。
9、无侧向拉结塔状支模架1一立杆；2一水平杆；3斜杆；4一水平层斜杆四、对长条状的独立高支模架，架体总高度与架体的宽度之比H/B不适宜不小于3。五、模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm,且丝杆外露长度严禁超过400mm,可调托座插入立杆或双槽钢托梁长度不得不不小于150mmo六、高大模板支架最顶层的水平杆步距应比原则步距缩小一种盘扣间距。七、模板支架可调底座调整丝杆外露长度不应不小于300mm,作为扫地杆的最底层水平杆离地高度不应不小于550mmo当单肢立杆荷载设计值不不小于40kN时，底层区I水平杆步距可按原则步距设置，且应设置竖向斜杆；当单肢立杆荷载设计值不小
10、于40kN时，底层的水平杆应比原则步距缩小一种盘扣间距，且应设置竖向斜杆。八、模板支架宜与周围已建成的构造进行可靠连接。九、当模板支架体内设置与单肢水平杆同宽的人行通道时，可间隔抽除第一层水平杆和斜杆形成施工人员进出通道，与通道正交的）两侧立杆间应设置竖向斜杆；当模板支架体内设置与单肢水平杆不一样宽人行通道时，应在通道上部架设支撑横梁，横梁应按跨度和荷载确定。通道两侧支撑梁欧I立杆间距应根据计算设置，通道周围的模板支架应连成整体。洞口顶部应铺设封闭的!防护板，两侧应设置安全网。通行机动车的洞口，必须设置安全警示和防撞设施。模板支架人行通道设置图1一支撑横梁；2一立杆加密双排外脚手架一、用承插型
11、盘扣式钢管支架搭设双排脚手架时，搭设高度不适宜不小于24m。可根据使用规定选择架体几何尺寸,相邻水平杆步距宜选用2m,立杆纵距宜选用1.5m或L8m,且不适宜不小于2.1m,立杆横距宜选用0.6m或0.9m或1.2mo二、脚手架首层立杆宜采用不一样长度的（立杆交错布置,错开立杆竖向距离不应不不小于500mm,当需设置人行通道时，立杆底部应配置可调底座。三、双排脚手架的）斜杆或剪刀撑设置应符合下列规定：沿架体外侧纵向每5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。四、承插型盘扣式钢管支架应由塔式单元扩大组合而成，拐角为直角的I部位应设置立杆间的（竖向斜杆
12、。当作为外脚手架使用时，单跨立杆间可不设置斜杆。五、当设置双排脚手架人行通道时，应在通道上部架设支撑横梁，横梁截面大小应按跨度以及承受的荷载计算确定，通道两侧脚手架应加设斜杆；洞口顶部应铺设封闭的防护板，两侧应设置安全网；通行机动车的洞口，必须设置安全警示和防撞设施。每5跨每层设斜杆每5跨设扣件钢管剪刀撑1W;2-ff;Wl平杆；六、对双排脚手架的每步水平杆层，当无挂扣钢脚手架双排脚手架水平斜杆设置1一立杆；2水平斜杆；3水平杆七、连墙件的设置规定：1、连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件宜在同一平面，水平间距不应不小于3跨，与主体构造外侧面
13、距离不适宜不小于300mm；2、连墙件应设置在有水平杆的盘扣节点旁，连接点至盘扣节点距离不应不小于30Omm;采用钢管扣件作连墙杆时，连墙杆应采用直角扣件与立杆连接；3、当脚手架下部暂不能搭设连墙件时，宜外扩搭设多排脚手架并设置斜杆形成外侧斜面状附加梯形架，待上部连墙件搭设后方可拆除附加梯形架。八、作业层设置规定：1、钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处在锁住状态，作业层脚手板应满铺;2、作业层的脚手板架体外侧应设挡脚板、防护栏杆，并应在脚手架外侧立面满挂密目安全网；防护上栏杆宜设置在离作业层高度为IOoOmm处，防护中栏杆宜设置在离作业层高度为500mm处；3、当脚手架作业层与主体
14、构造外侧面间间隙较大时，应设置挂扣在连接盘上的悬挑三角架，并应铺放能形成脚手架内侧封闭的脚手板。九、挂扣式钢梯宜设置在尺寸不不不小于0.9m1.8m的脚手架框架内，钢梯宽度应为廊道宽度的I1/2,钢梯可在一种框架高度内折线上升；钢架拐弯处应设置钢脚手板及扶手杆。搭设与拆除施工准备一、模板支架及脚手架施工前应根据施工对象状况、地基承载力、搭设高度，按本规程的基本规定编制专题施工方案，并应经审核同意后实行。二、搭设操作人员必须通过专业技术培训和专业考试合格后，持证上岗。模板支架及脚手架搭设前，施工管理人员应按专题施工方案的规定对操作人员进行技术和安全作业交底。三、进入施工现场的钢管支架及构配件质量
15、应在使用前进行复检。四、经验收合格的构配件应按品种、规格分类码放，并应标挂数量规格铭牌备用。构配件堆放场地应排水畅通、无积水。五、当采用预埋方式设置脚手架连墙件时，应提前与有关部门协商，并应按设计规定预埋。六、模板支架及脚手架搭设场地必须平整、坚实、有排水措施。地基与基础一、模板支架与脚手架基础应按专题施工方案进行施工，并应按基础承载力规定进行验收。二、土层地基上的立杆应采用可调底座和垫板，垫板区J长度不适宜少于2跨。三、当地基高差较大时，可运用立杆O.5m节点位差配合可调底座讲行调整。可调底座调整立杆连接盘示意四、模板支架及脚手架应在地基基础验收合格后搭设。模板支架搭设与拆除一、模板支架立杆搭设位置应按专题施工方案放线确定。二、模板支架搭设应根据立杆放置可调底座，应按先立杆后水平杆再斜杆区）次序搭设，形成基本的J架体单元，应以此扩展搭设成整体支架体系。三、可调底座和土层基础上垫板应精确放置在定位线上，保持水平。垫板应平整、无翘曲，不得采用已开裂垫板。四、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的J位置宜错开，且错开高度不适宜不不小
