《技能培训资料：阀门的工作温度分类.docx》由会员分享，可在线阅读，更多相关《技能培训资料：阀门的工作温度分类.docx（5页珍藏版）》请在第壹文秘上搜索。

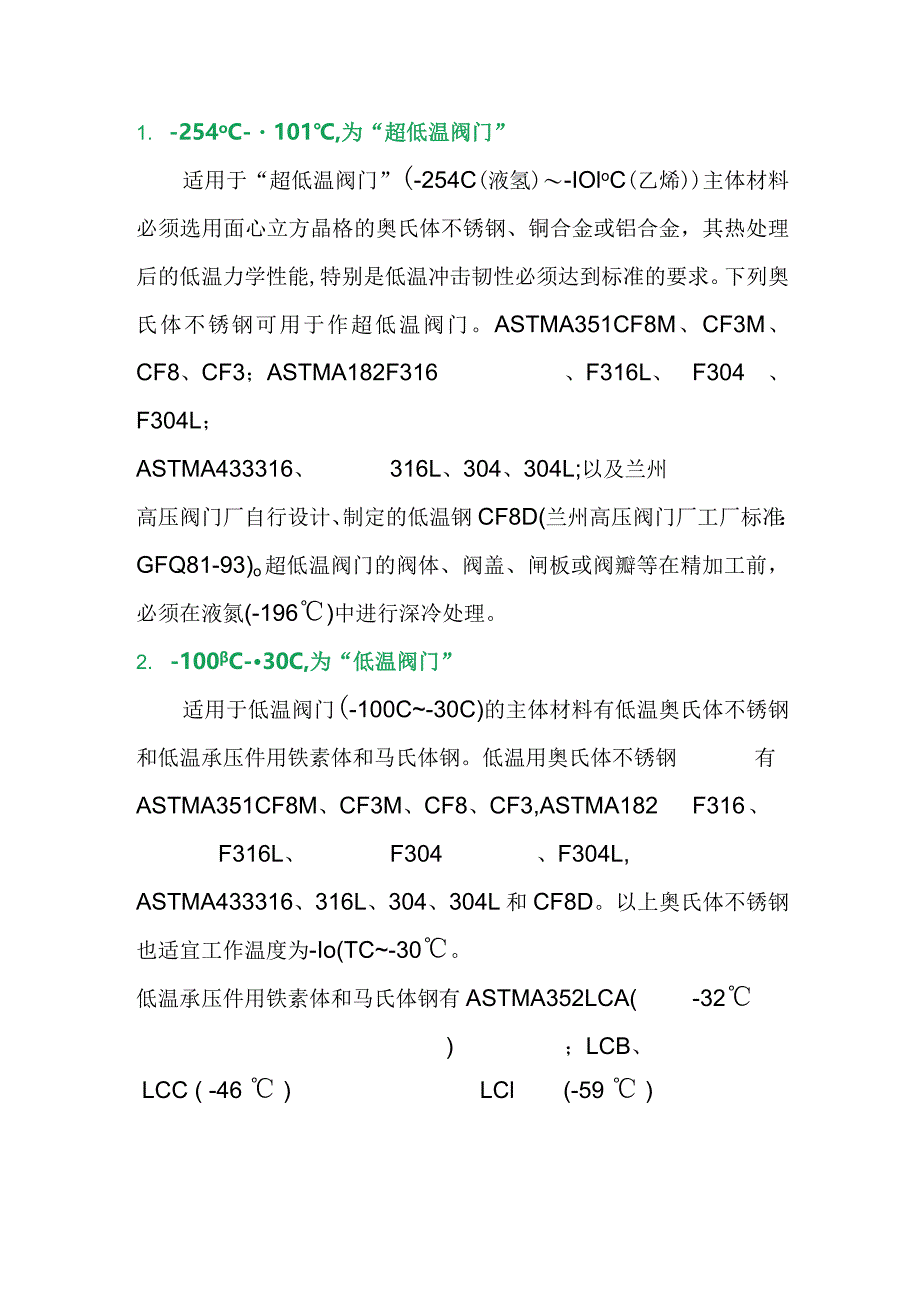

1、1. -254oC-101,为“超低温阀门”适用于“超低温阀门”(-254C(液氢)-IOloC(乙烯)主体材料必须选用面心立方晶格的奥氏体不锈钢、铜合金或铝合金，其热处理后的低温力学性能,特别是低温冲击韧性必须达到标准的要求。下列奥氏体不锈钢可用于作超低温阀门。ASTMA351CF8M、CF3M、CF8、CF3；ASTMA182F316、F316L、F304、F304L；ASTMA433316、316L、304、304L;以及兰州高压阀门厂自行设计、制定的低温钢CF8D(兰州高压阀门厂工厂标准：GFQ81-93)o超低温阀门的阀体、阀盖、闸板或阀瓣等在精加工前，必须在液氮(-196)中进行深

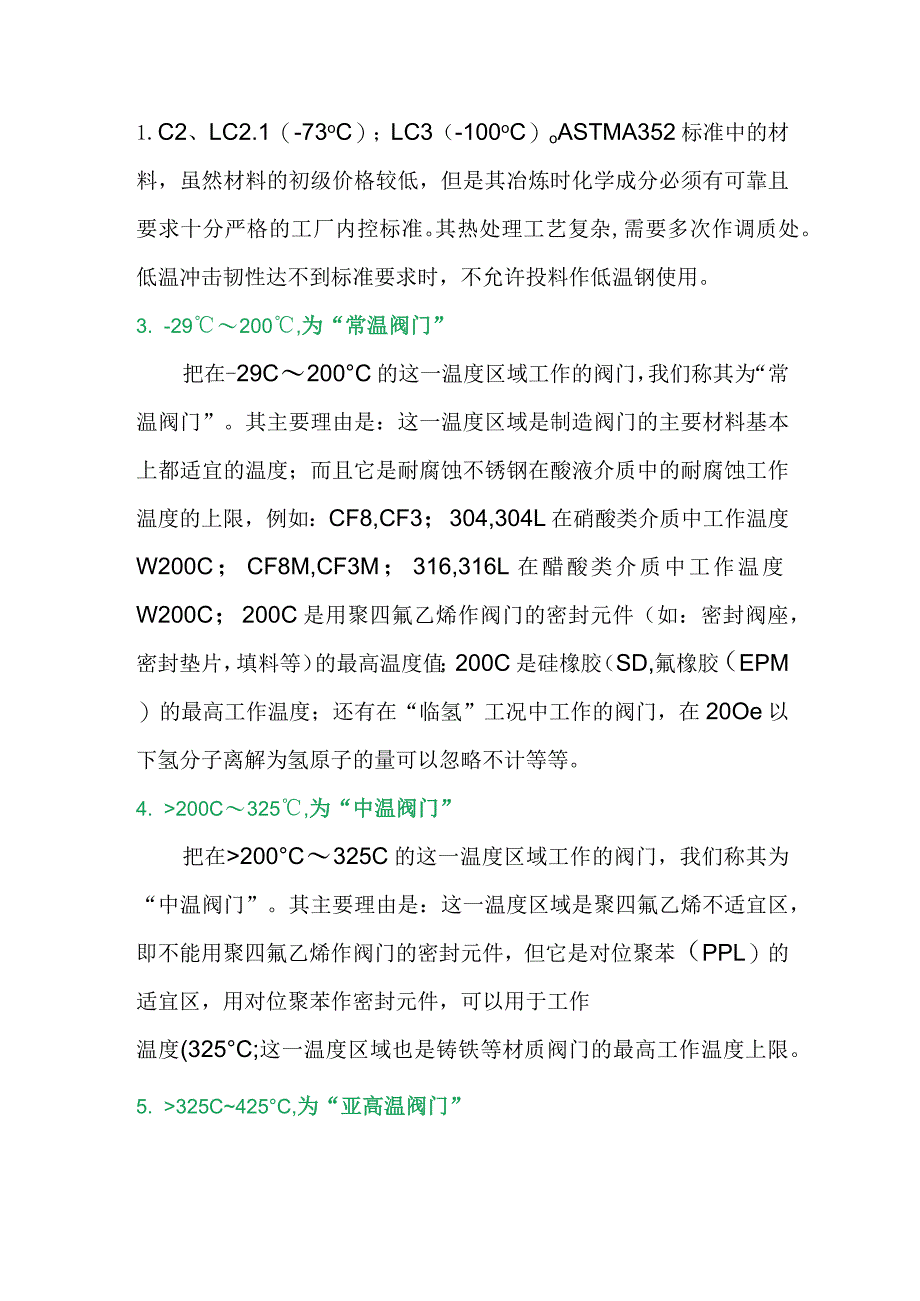

2、冷处理。2. -100C-30C,为“低温阀门”适用于低温阀门(-100C-30C)的主体材料有低温奥氏体不锈钢和低温承压件用铁素体和马氏体钢。低温用奥氏体不锈钢有ASTMA351CF8M、CF3M、CF8、CF3,ASTMA182F316、F316L、F304、F304L,ASTMA433316、316L、304、304L和CF8D。以上奥氏体不锈钢也适宜工作温度为-Io(TC-30。低温承压件用铁素体和马氏体钢有ASTMA352LCA(-32)；LCB、LCC ( -46 )LCl(-59 )1.C2、LC2.1（-73oC）；LC3（-100oC）oASTMA352标准中的材料，虽然材料
3、的初级价格较低，但是其冶炼时化学成分必须有可靠且要求十分严格的工厂内控标准。其热处理工艺复杂,需要多次作调质处。低温冲击韧性达不到标准要求时，不允许投料作低温钢使用。3. -29200,为“常温阀门”把在-29C200C的这一温度区域工作的阀门，我们称其为“常温阀门”。其主要理由是：这一温度区域是制造阀门的主要材料基本上都适宜的温度；而且它是耐腐蚀不锈钢在酸液介质中的耐腐蚀工作温度的上限，例如：CF8,CF3；304,304L在硝酸类介质中工作温度W200C；CF8M,CF3M；316,316L在醋酸类介质中工作温度W200C；200C是用聚四氟乙烯作阀门的密封元件（如：密封阀座，密封垫片，填

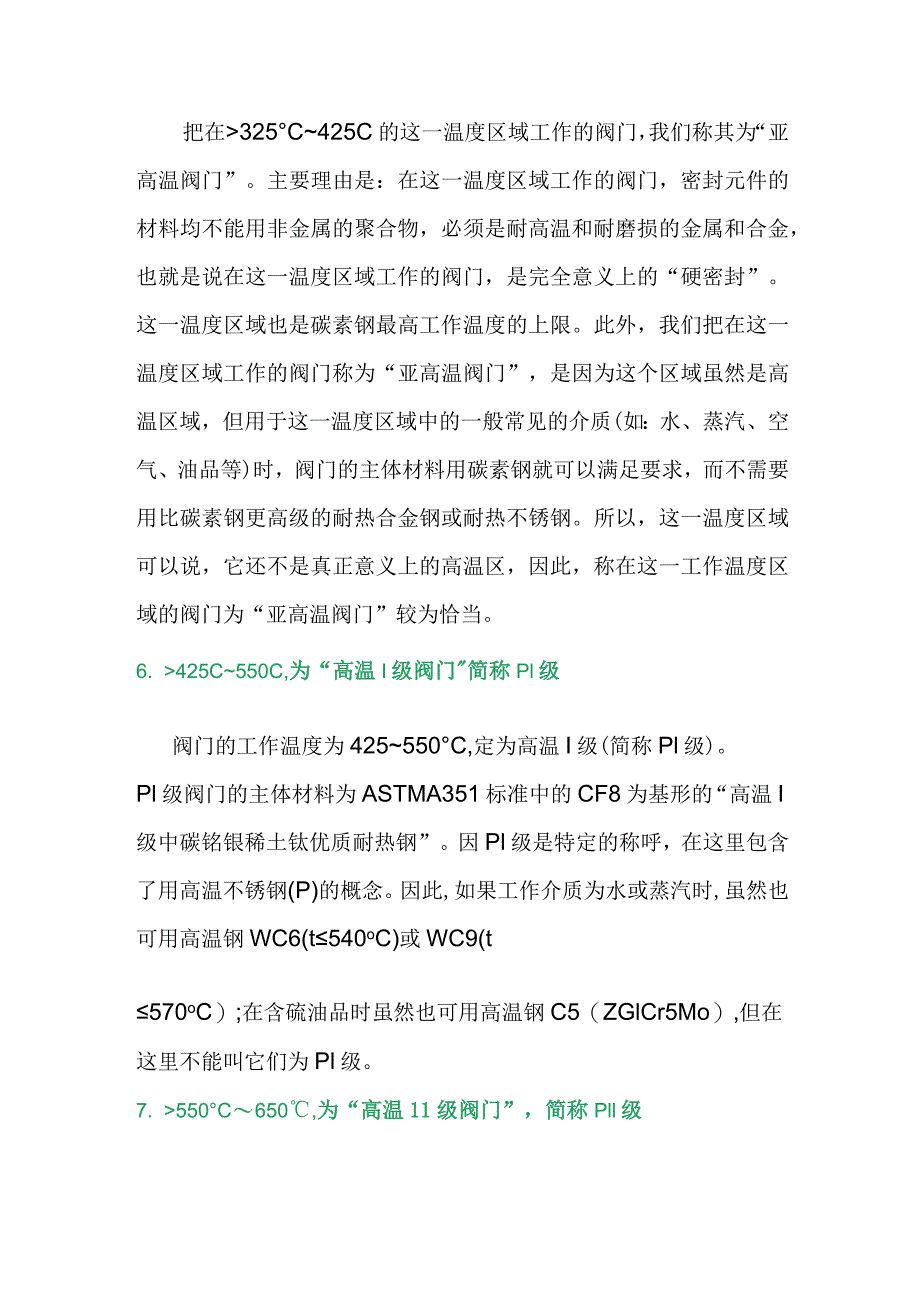

4、料等）的最高温度值；200C是硅橡胶（SD,氟橡胶（EPM）的最高工作温度；还有在“临氢”工况中工作的阀门，在20Oe以下氢分子离解为氢原子的量可以忽略不计等等。4. 200C325,为“中温阀门”把在200C325C的这一温度区域工作的阀门，我们称其为“中温阀门”。其主要理由是：这一温度区域是聚四氟乙烯不适宜区，即不能用聚四氟乙烯作阀门的密封元件，但它是对位聚苯（PPL）的适宜区，用对位聚苯作密封元件，可以用于工作温度(325C;这一温度区域也是铸铁等材质阀门的最高工作温度上限。5. 325C425C,为“亚高温阀门”把在325C425C的这一温度区域工作的阀门，我们称其为“亚高温阀门”。主
5、要理由是：在这一温度区域工作的阀门，密封元件的材料均不能用非金属的聚合物，必须是耐高温和耐磨损的金属和合金，也就是说在这一温度区域工作的阀门，是完全意义上的“硬密封”。这一温度区域也是碳素钢最高工作温度的上限。此外，我们把在这一温度区域工作的阀门称为“亚高温阀门”，是因为这个区域虽然是高温区域，但用于这一温度区域中的一般常见的介质(如：水、蒸汽、空气、油品等)时，阀门的主体材料用碳素钢就可以满足要求，而不需要用比碳素钢更高级的耐热合金钢或耐热不锈钢。所以，这一温度区域可以说，它还不是真正意义上的高温区，因此，称在这一工作温度区域的阀门为“亚高温阀门”较为恰当。6. 425C550C,为“高温I
6、级阀门简称Pl级阀门的工作温度为425550C,定为高温I级(简称Pl级)。Pl级阀门的主体材料为ASTMA351标准中的CF8为基形的“高温I级中碳铭银稀土钛优质耐热钢”。因Pl级是特定的称呼，在这里包含了用高温不锈钢(P)的概念。因此,如果工作介质为水或蒸汽时,虽然也可用高温钢WC6(t540oC)或WC9(t570oC）;在含硫油品时虽然也可用高温钢C5（ZGlCr5Mo）,但在这里不能叫它们为Pl级。7. 550C650,为“高温11级阀门”，简称Pll级阀门的工作温度为550650C,定为高温H级（简称为Pn级）。PIl级高温阀门主要用于炼油厂的重油催化裂化装置，它包含用在三旋喷嘴等
7、部位的高温衬里耐磨闸阀。Pn级阀门的主体材料为ASTMA351标准中的CF8为基形的“高温11级中碳铭银稀土钛铝强化型耐热钢”。8. 650C730,为“高温In级阀门”，简称PnI级阀门的工作温度为650730C,定为高温HI级（简称为PlH级）。PlIl级高温阀门主要是用在炼油厂的大型重油催化裂化装置上。PlIl级高温阀门主体材料为ASTMA351标准中的CF8M为基形的“高温HI级中碳铭银铝稀土钛铝强化型耐热钢”。9. 730C816C,为“高温IV级阀门”，简称PIV级阀门的工作温度为730816C,定为高温IV级（简称为Piv级）。将PIV级阀门的工作温度上限定为816C是因为阀门设
8、计选用的国际权威标准ASMEB16.34压力-温度等级中提供的最高温度为816,另外,工作温度超过816C以后，钢就接近进入了锻造温度区域，此时金属处于塑性变形区间,金属的可塑性好,难以承受高的工作压力和冲击力而保持不变形。PlV级阀门的主体材料为ASTMA351标准中的CF8M为基形“高温IV级中碳铭银铝稀土钛铝强化型耐热钢”；CK-20及ASTMA182标准中F310（注：其中C含量20.050%）及F310H等耐热不锈钢。10. 816C为“高温V级阀门”，简称PV级阀门的工作温度在816C以上，称为高温V级（简称为Pv级）。PV级高温阀门（作切断用阀门,而非调节型蝶阀类的阀门）必须采用
9、特殊的设计手段，如：衬隔热衬里或通水或气冷却等，方能保证阀门的正常工作。所以，对PV级高温阀门的工作温度上限不作规定，这是因为控制阀门的工作温度不是仅靠材料，而是用特殊的设计手段来解决的，而设计手段的基本原理是一样的。Pv级高温阀门可根据其工作介质和工作压力及采用的特殊设计方法等，选用合理的、能满足该阀门的材料。在PV级高温阀门中，通常烟道托板阀或蝶阀的杆板或蝶板常选用ASTMA297标准中的HK-30,HK-40高温合金，它们能在1150C以下抗氧化和还原性气体中耐蚀，但不能承受冲击和高压载荷。把阀门的工作温度分为了以上10级，有了这样明确的分级为阀门的设计制造、选择材料提供了较科学的根据。
