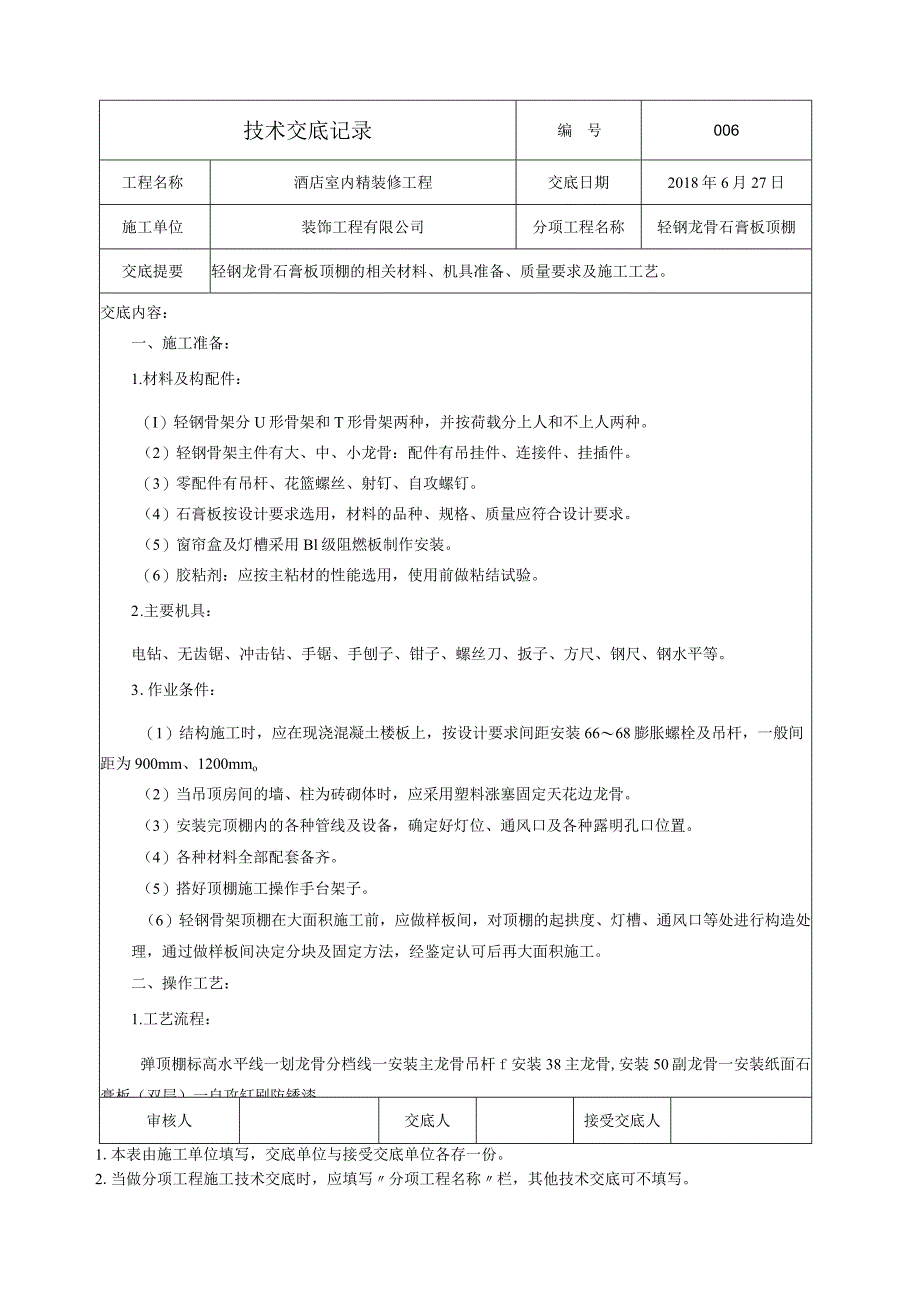

1、技术交底记录编号006工程名称酒店室内精装修工程交底日期2018年6月27日施工单位装饰工程有限公司分项工程名称轻钢龙骨石膏板顶棚交底提要轻钢龙骨石膏板顶棚的相关材料、机具准备、质量要求及施工工艺。交底内容：一、施工准备：1.材料及构配件：（I）轻钢骨架分U形骨架和T形骨架两种，并按荷载分上人和不上人两种。（2）轻钢骨架主件有大、中、小龙骨：配件有吊挂件、连接件、挂插件。（3）零配件有吊杆、花篮螺丝、射钉、自攻螺钉。（4）石膏板按设计要求选用，材料的品种、规格、质量应符合设计要求。（5）窗帘盒及灯槽采用Bl级阻燃板制作安装。（6）胶粘剂：应按主粘材的性能选用，使用前做粘结试验。2 .主要机具：
2、电钻、无齿锯、冲击钻、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。3 .作业条件：（1）结构施工时，应在现浇混凝土楼板上，按设计要求间距安装6668膨胀螺栓及吊杆，一般间距为900mm、1200mmo（2）当吊顶房间的墙、柱为砖砌体时，应采用塑料涨塞固定天花边龙骨。（3）安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置。（4）各种材料全部配套备齐。（5）搭好顶棚施工操作手台架子。（6）轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口等处进行构造处理，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。二、操作工艺：1 .工艺流程：弹顶棚标

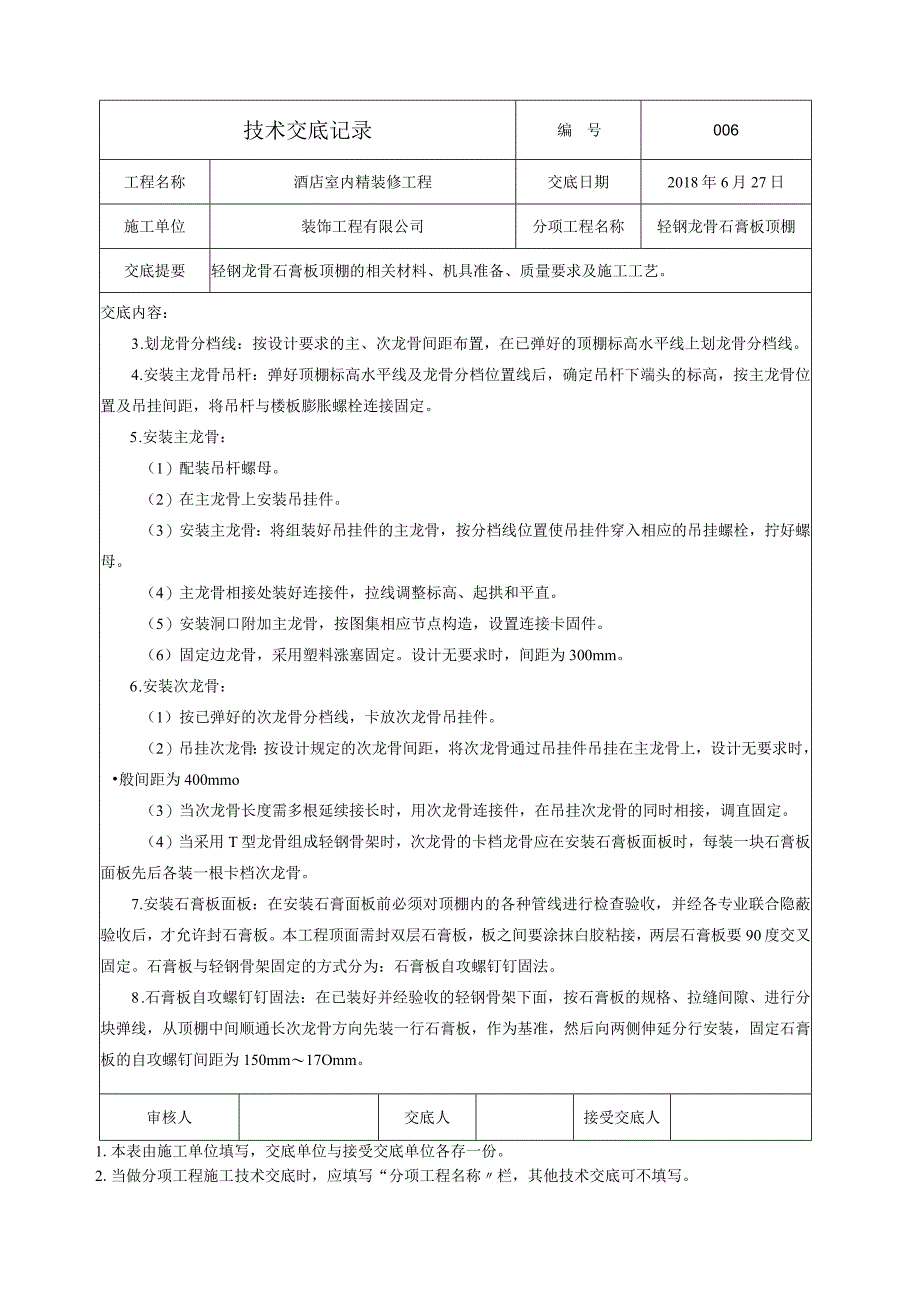

3、高水平线一划龙骨分档线一安装主龙骨吊杆f安装38主龙骨,安装50副龙骨一安装纸面石膏板（双层）一自攻钉刷防锈漆。2 .弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、往四周弹顶棚标高水平线。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。技术交底记录编号006工程名称酒店室内精装修工程交底日期2018年6月27日施工单位装饰工程有限公司分项工程名称轻钢龙骨石膏板顶棚交底提要轻钢龙骨石膏板顶棚的相关材料、机具准备、质量要求及施工工艺。交底内容：3 .划龙骨分档线：按设计
4、要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。4 .安装主龙骨吊杆：弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距，将吊杆与楼板膨胀螺栓连接固定。5 .安装主龙骨：（1）配装吊杆螺母。（2）在主龙骨上安装吊挂件。（3）安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊挂螺栓，拧好螺母。（4）主龙骨相接处装好连接件，拉线调整标高、起拱和平直。（5）安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。（6）固定边龙骨，采用塑料涨塞固定。设计无要求时，间距为300mm。6 .安装次龙骨：（1）按已弹好的次龙骨分档线，卡放次
5、龙骨吊挂件。（2）吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在主龙骨上，设计无要求时，般间距为400mmo（3）当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。（4）当采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在安装石膏板面板时，每装一块石膏板面板先后各装一根卡档次龙骨。7 .安装石膏板面板：在安装石膏面板前必须对顶棚内的各种管线进行检查验收，并经各专业联合隐蔽验收后，才允许封石膏板。本工程顶面需封双层石膏板，板之间要涂抹白胶粘接，两层石膏板要90度交叉固定。石膏板与轻钢骨架固定的方式分为：石膏板自攻螺钉钉固法。8 .石膏板自攻螺钉钉固法：在

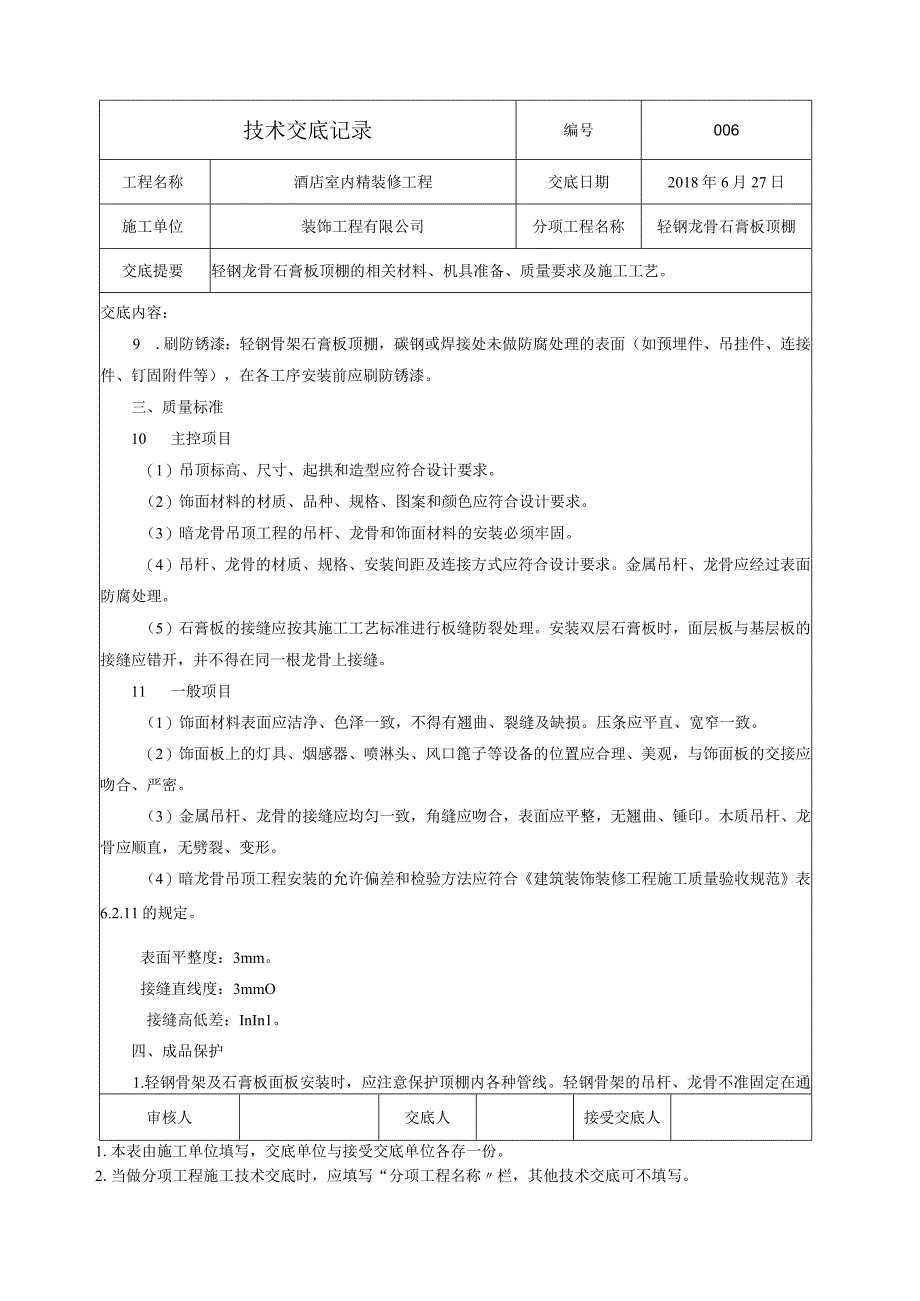

6、已装好并经验收的轻钢骨架下面，按石膏板的规格、拉缝间隙、进行分块弹线，从顶棚中间顺通长次龙骨方向先装一行石膏板，作为基准，然后向两侧伸延分行安装，固定石膏板的自攻螺钉间距为150mm17Omm。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录编号006工程名称酒店室内精装修工程交底日期2018年6月27日施工单位装饰工程有限公司分项工程名称轻钢龙骨石膏板顶棚交底提要轻钢龙骨石膏板顶棚的相关材料、机具准备、质量要求及施工工艺。交底内容：9 .刷防锈漆：轻钢骨架石膏板顶棚，碳钢或
7、焊接处未做防腐处理的表面（如预埋件、吊挂件、连接件、钉固附件等），在各工序安装前应刷防锈漆。三、质量标准10 主控项目（1）吊顶标高、尺寸、起拱和造型应符合设计要求。（2）饰面材料的材质、品种、规格、图案和颜色应符合设计要求。（3）暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。（4）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理。（5）石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。11 一般项目（1）饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一
8、致。（2）饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。（3）金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。（4）暗龙骨吊顶工程安装的允许偏差和检验方法应符合建筑装饰装修工程施工质量验收规范表6.2.11的规定。表面平整度：3mm。接缝直线度：3mmO接缝高低差：InIn1。四、成品保护1 .轻钢骨架及石膏板面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其它设备件上。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项
9、工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录编号006工程名称酒店室内精装修工程交底日期2018年6月27日施工单位装饰工程有限公司分项工程名称轻钢龙骨石膏板顶棚交底提要轻钢龙骨石膏板顶棚的相关材料、机具准备、质量要求及施工工艺。交底内容：2 .轻钢骨架、石膏板面板及其它吊顶材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不生锈。3 .工程中已安装好的门窗、已施工完毕的地面、墙面、窗台等，在施工顶棚时应注意保护，防止污损。4 .轻钢骨架不得上人踩踏；其它工种的吊挂件不得吊于轻钢骨架上。5 .为了保护成品，石膏面板安装必须在顶棚内管道试水、试
