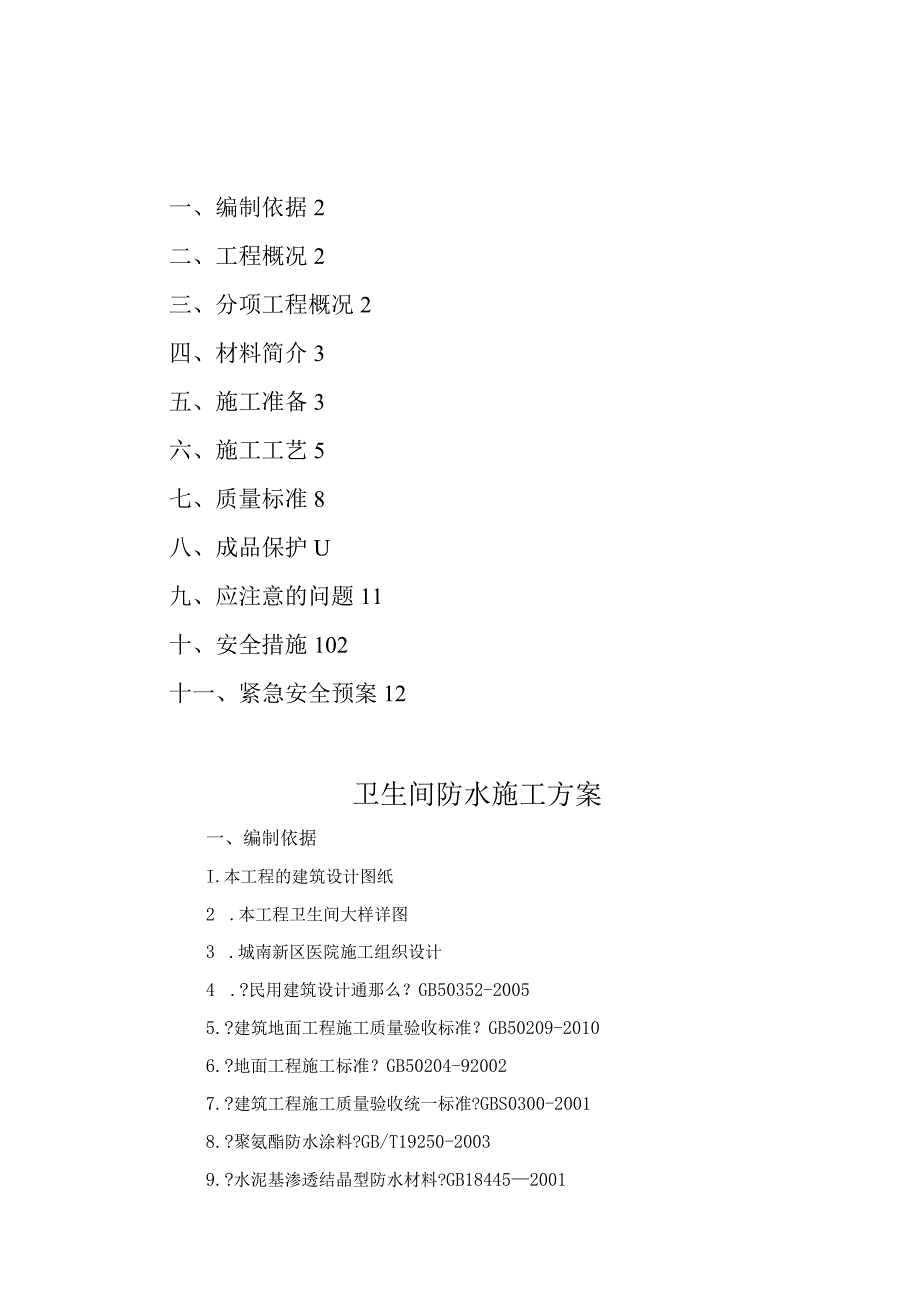

1、一、编制依据2二、工程概况2三、分项工程概况2四、材料简介3五、施工准备3六、施工工艺5七、质量标准8八、成品保护U九、应注意的问题11十、安全措施102十一、紧急安全预案12卫生间防水施工方案一、编制依据I.本工程的建筑设计图纸2 .本工程卫生间大样详图3 .城南新区医院施工组织设计4 .?民用建筑设计通那么？GB50352-20055.?建筑地面工程施工质量验收标准？GB50209-20106.?地面工程施工标准？GB50204-920027.?建筑工程施工质量验收统一标准?GBS0300-20018.?聚氨酯防水涂料?GB/T19250-20039.?水泥基渗透结晶型防水材料?GB184

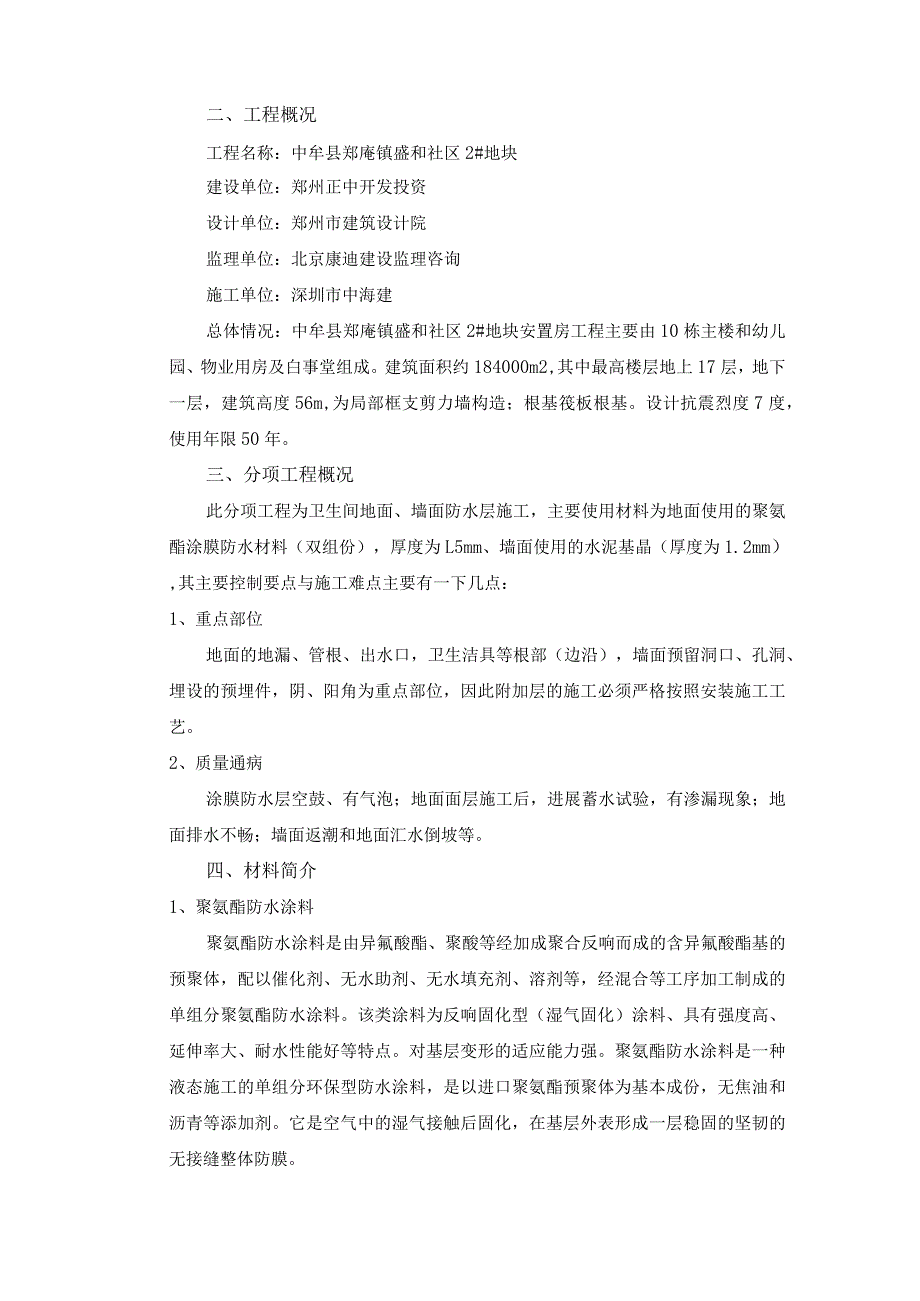

2、452001二、工程概况工程名称：中牟县郑庵镇盛和社区2#地块建设单位：郑州正中开发投资设计单位：郑州市建筑设计院监理单位：北京康迪建设监理咨询施工单位：深圳市中海建总体情况：中牟县郑庵镇盛和社区2#地块安置房工程主要由10栋主楼和幼儿园、物业用房及白事堂组成。建筑面积约184000m2,其中最高楼层地上17层，地下一层，建筑高度56m,为局部框支剪力墙构造；根基筏板根基。设计抗震烈度7度，使用年限50年。三、分项工程概况此分项工程为卫生间地面、墙面防水层施工，主要使用材料为地面使用的聚氨酯涂膜防水材料（双组份），厚度为L5mm、墙面使用的水泥基晶（厚度为1.2mm）,其主要控制要点与施工难点
3、主要有一下几点：1、重点部位地面的地漏、管根、出水口，卫生洁具等根部（边沿），墙面预留洞口、孔洞、埋设的预埋件，阴、阳角为重点部位，因此附加层的施工必须严格按照安装施工工艺。2、质量通病涂膜防水层空鼓、有气泡；地面面层施工后，进展蓄水试验，有渗漏现象；地面排水不畅；墙面返潮和地面汇水倒坡等。四、材料简介1、聚氨酯防水涂料聚氨酯防水涂料是由异氟酸酯、聚酸等经加成聚合反响而成的含异氟酸酯基的预聚体，配以催化剂、无水助剂、无水填充剂、溶剂等，经混合等工序加工制成的单组分聚氨酯防水涂料。该类涂料为反响固化型（湿气固化）涂料、具有强度高、延伸率大、耐水性能好等特点。对基层变形的适应能力强。聚氨酯防水涂料

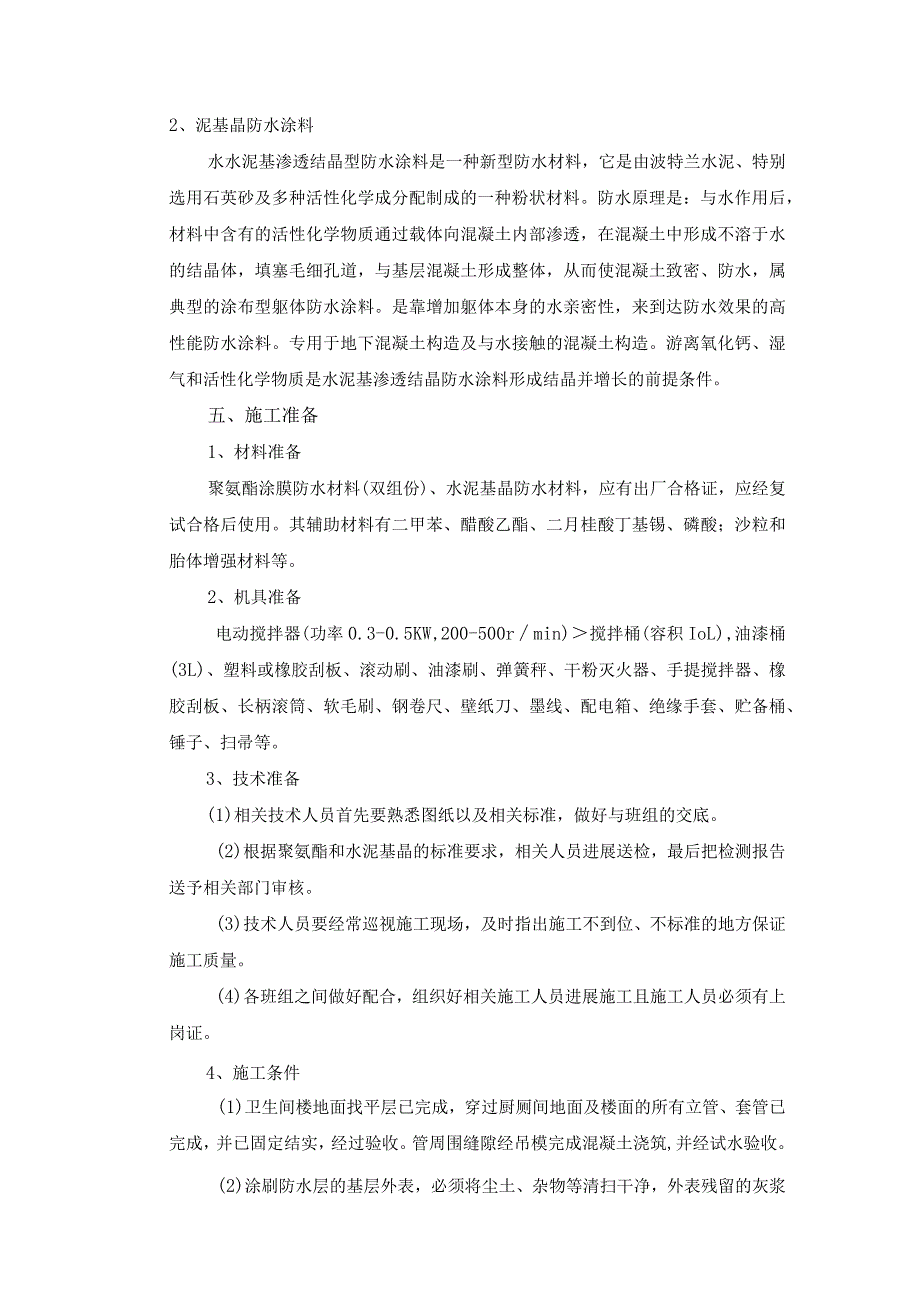

4、是一种液态施工的单组分环保型防水涂料，是以进口聚氨酯预聚体为基本成份，无焦油和沥青等添加剂。它是空气中的湿气接触后固化，在基层外表形成一层稳固的坚韧的无接缝整体防膜。2、泥基晶防水涂料水水泥基渗透结晶型防水涂料是一种新型防水材料，它是由波特兰水泥、特别选用石英砂及多种活性化学成分配制成的一种粉状材料。防水原理是：与水作用后，材料中含有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，与基层混凝土形成整体，从而使混凝土致密、防水，属典型的涂布型躯体防水涂料。是靠增加躯体本身的水亲密性，来到达防水效果的高性能防水涂料。专用于地下混凝土构造及与水接触的混凝土构造。
5、游离氧化钙、湿气和活性化学物质是水泥基渗透结晶防水涂料形成结晶并增长的前提条件。五、施工准备1、材料准备聚氨酯涂膜防水材料(双组份)、水泥基晶防水材料，应有出厂合格证，应经复试合格后使用。其辅助材料有二甲苯、醋酸乙酯、二月桂酸丁基锡、磷酸；沙粒和胎体增强材料等。2、机具准备电动搅拌器(功率0.3-0.5KW,200-500rmin)搅拌桶(容积IoL),油漆桶(3L)、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器、手提搅拌器、橡胶刮板、长柄滚筒、软毛刷、钢卷尺、壁纸刀、墨线、配电箱、绝缘手套、贮备桶、锤子、扫帚等。3、技术准备(1)相关技术人员首先要熟悉图纸以及相关标准，做好与班组的交底
6、。(2)根据聚氨酯和水泥基晶的标准要求，相关人员进展送检，最后把检测报告送予相关部门审核。(3)技术人员要经常巡视施工现场，及时指出施工不到位、不标准的地方保证施工质量。(4)各班组之间做好配合，组织好相关施工人员进展施工且施工人员必须有上岗证。4、施工条件(1)卫生间楼地面找平层已完成，穿过厨厕间地面及楼面的所有立管、套管已完成，并已固定结实，经过验收。管周围缝隙经吊模完成混凝土浇筑,并经试水验收。(2)涂刷防水层的基层外表，必须将尘土、杂物等清扫干净，外表残留的灰浆硬块和突出局部应铲平、扫净，抹灰、压不，阴阳角处应抹成圆弧或钝角。(3)涂刷防水层的基层外表应保持枯燥，并要平整、结实，不得有
7、空鼓、开裂及起砂等缺陷，如有坑洼不平处或阴阳角未抹成圆弧处，可用801胶：水泥：砂二1:1.5:2.5砂浆修补。14)找平层的泛水坡度应在1%,以上不得局部积水，与墙交接处及转角处、管根部，均要抹成半径为IOmm的均匀一致、平整光滑的小圆角、要用专用抹子。但凡靠墙角的根管处可抹出5%的坡度，防止此处积水。(5)突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层增补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。(6)防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。17)在找平层接地漏、管根、出水口、卫生洁具根部(边沿)，要收头圆滑
8、，做附加层增补。部件必须安装结实，嵌封严密，经过验收。18)穿墙孔、构造裂缝(缝宽大于0.3mm)、施工缝等缺陷均进展加强防水处理后，再进展防水层施工。(9)防水层施工不得在雨天、大风天进展，冬期施工的环境温度应不低于5。防止发生事故。六、施工工艺1、聚氨酯涂膜材料施工工艺1、工艺流程：清理基层外表一涂刷基层处理剂一细部附加成施工一第一遍涂膜一第二遍涂膜一第三遍涂膜防水层施工一防水层一次试水一保护层施工f防水层二次试水f防水层验收2、防水层施工前，应将基层外表的尘土等杂物去除干净，并用洒水将其湿润。涂刷防水层的基层外表，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷，含水率一般不大于9%。3、涂
9、膜防水层施工：聚氨酯防水材料为聚氨酯甲料，聚氨酯乙料和二甲苯，配比为1:1.5:2(重量比).(1)在施工中涂膜防水材料，其配合比计量要准确，并必须用电动搅拌机进展强力搅拌，涂刷时不得堆积或露白见底，涂刷量以O.3kgm2左右为宜,常温4小时表干后，方可进展下一道工序。(2)附加层施工：地面的地漏、管根、出水口，卫生洁具等根部(边沿)，阴、阳角等部位，应在大面积涂刷前，先做一布二油防水附加层，两侧各压交界缝200mm。涂刷防水材料，具体要求是，常温4h表干后，再大面积涂刷、涂刮。大面积涂刷24h固化后涂刷下一层。(3)涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料,用塑料或橡皮刮板
10、均匀涂刮在己涂好底胶的基层外表，不得有漏刷和鼓泡等缺陷，24h固化后，可进展第二道涂层,对平面基层以涂刷3-4遍为宜，对立面基层以涂刷3-4遍为宜。(4)第二道涂层：在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层外表，涂刮量与第一道一样，不得有漏刷和鼓泡等缺陷。24h固化后，再按上述配方和方法涂刮第三道涂膜。三道涂膜厚度为1.5mm。进展第一次试水，遇有渗漏，应进展补修，至不出现渗漏为止。(5)每遍涂层涂刷时，应交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度宜为30-5Omnb每遍涂层宜一次连续洗刷完毕，如需留设施工缝时，对施工缝应注意保护，搭接缝宽度应大于100mm,接涂前应
11、将施工缝外表处理干净。4、防水层最后一遍涂膜施工完毕又未固化时，应在其外表稀释地洒上少量干净粒、径为2-3mm的沙粒，以增加他和将要覆盖的洗刷混凝土保护层之间的粘结能力。5、防水层一次试水聚氨酯防水层施工完成（枯燥）后，及时进展防水工程的闭水试验，闭水试验的防水深度要求最浅处水深不得少于20mm,闭水时间不得小于48小时。6、保护层施工卫生间闭水试验合格后，去除完明水，用水泥浆扫毛（可用1:1的801胶素水泥砂浆），然后浇20IlInl厚1:3干硬性水泥砂浆，并向地漏处做找坡处理，并在其外表撒水泥粉。7、防水层二次试水以上工作完成后，进展各管道下水口、门槛的封堵工作，然后进展第二次防水工程的闭
12、水试验，试验要求同第一次试验。试水完成后清理积水用塑料杯往外或桶里清理，同时注意保护防水层，不得用铁锹等锋利器物。8、防水层验收防水层施工完成（枯燥）后，及时进展涂刷层厚度及表观质量的检查和质量验收。2、水泥基晶施工工艺基层清理一涂刷底涂f细部附加处理一第一道涂膜一第二道涂膜一防水层检查验收f保护层施工1、基层清理将外表混凝土滴块铲除，基面蜂窝、孔洞予以修补，施工前用水将基面的浮灰冲洗干净，太光滑的外表予以拉毛处理。2、细部防水层处理在管根、管道、阴阳角、施工缝等易发生漏水的部位应增强处理。在管根、管道周围凿开采用水不漏进展封堵，然后再用油漆刷涂刷一至两遍水泥基防水涂料；阴阳角、施工缝部位采用
13、玻纤网格布增强处理后用刮板刮涂一遍水泥基防水涂料，增强网格布宽度为300.3、第一道涂膜细部节点处理完毕且涂膜枯燥后，进展第一遍大面涂膜的施工。施工采用刮板批嵌，批嵌时要均匀，不能有局部沉积，并要屡次涂刮使涂料与基层之间不留气泡。4、第二遍涂膜在第一遍涂层枯燥后(一般为间隔6-8小时为宜，具体检测方法以手摸不粘手指印为准)，进展第二遍涂膜的施工，涂刮的方向与第一道相互垂直，批嵌时要均匀，不能有局部沉积。2道涂膜厚度为1.2mm。5、面层涂膜施工及收头处理最后一遍涂膜采用长柄滚筒进展滚涂一遍，以提高涂膜外表的平整、光洁效果。涂膜收头时应采用防水涂料多遍涂刷，以保证其完好的防水效果。6、防水层验收
14、施工时应边涂刷边检查，发现缺陷及时修补，现场施工员、质检员必须跟班检查，检查合格前方可进入下一道涂层施工，特别要注意平立面交接处、转角处、阴阳角部位的做法是否正确。七、质量标准1、保证工程(1)涂膜防水材料及无纺布技术性能，必须符合设计要求和有关标准的规定，产品应附有出厂合格证、防水材料质量认证，现场取样试验，未经认证的或复试不合格的防水材料不得使用。(2)聚氨酯涂膜防水层、水泥基晶涂膜防水层及其细部等做法，必须符合设计要求和施工标准的规定，并不得有渗漏水现象。2、具体工程D聚氨酯地面(1)先涂刷立面后涂刷平面，下一遍涂刷方向与上一遍垂直，最后一遍涂膜固化时，抛拽粗砂粒，便于日后与水泥砂浆结合
