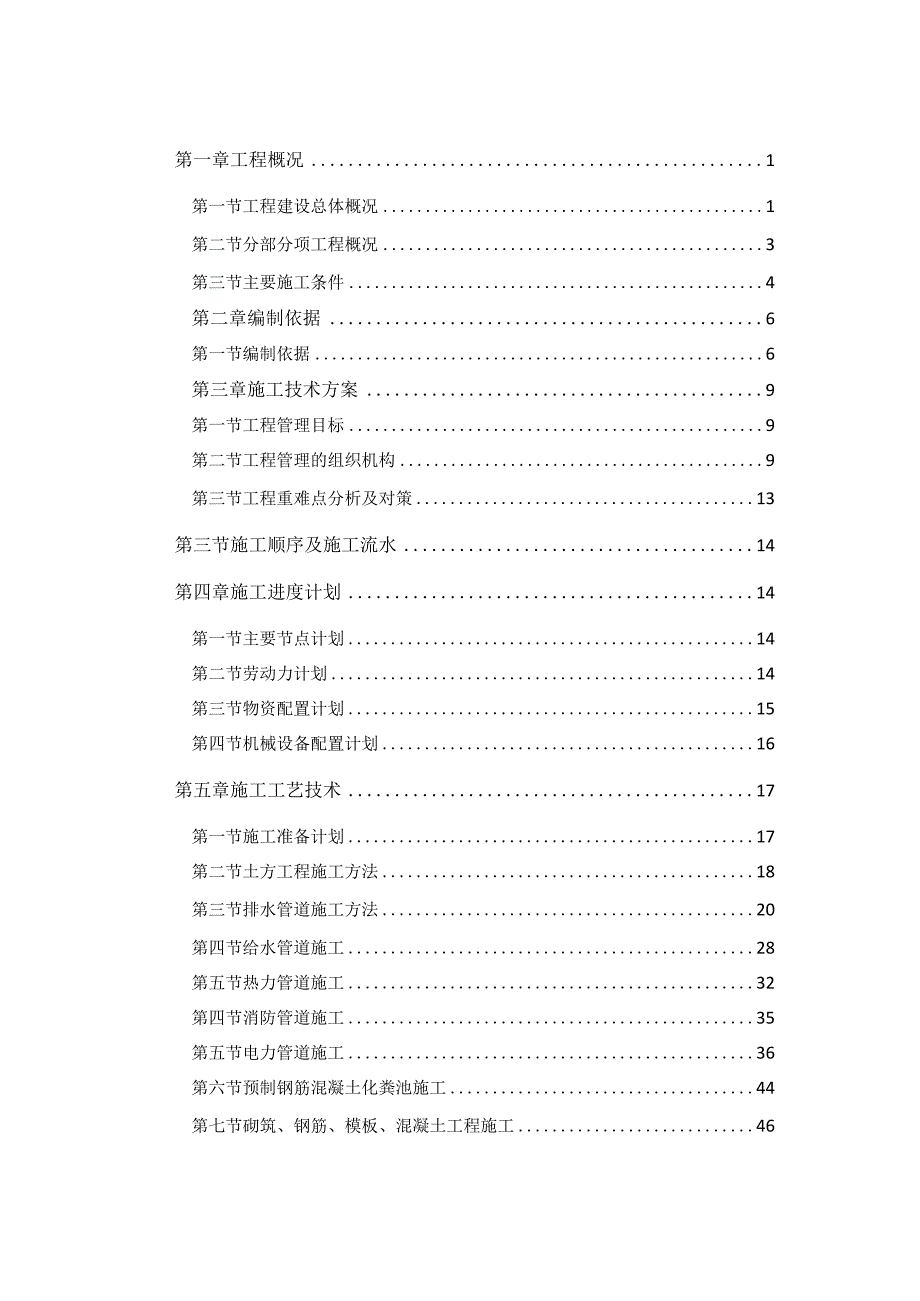

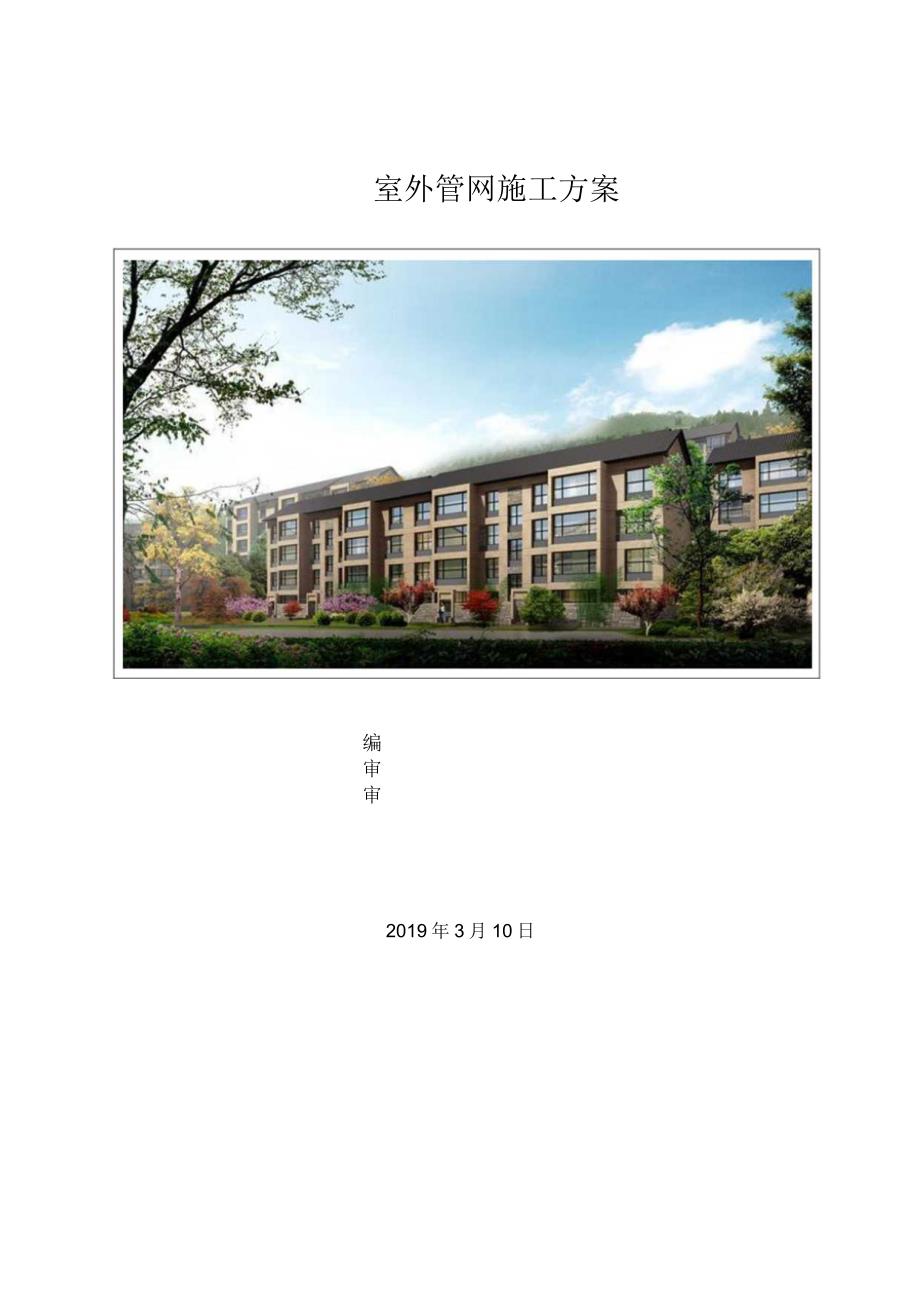

1、室外管网施工方案编审审2019年3月10日第一章工程概况1第一节工程建设总体概况1第二节分部分项工程概况3第三节主要施工条件4第二章编制依据6第一节编制依据6第三章施工技术方案9第一节工程管理目标9第二节工程管理的组织机构9第三节工程重难点分析及对策13第三节施工顺序及施工流水14第四章施工进度计划14第一节主要节点计划14第二节劳动力计划14第三节物资配置计划15第四节机械设备配置计划16第五章施工工艺技术17第一节施工准备计划17第二节土方工程施工方法18第三节排水管道施工方法20第四节给水管道施工28第五节热力管道施工32第四节消防管道施工35第五节电力管道施工36第六节预制钢筋混凝土化
2、粪池施工44第七节砌筑、钢筋、模板、混凝土工程施工46第六章施工安全保证措施48第一节安全环境管理目标48第二节组织保障措施49第三节安全技术措施50第七章质量保证措施.52第一节质量目标52第二节质量管理机构52第三节工程质量的过程控制与管理措施53第四节成品保护58第八章环境保护措施.58第九章验收要求59第十章应急处置措施59第一章工程概况第一节工程建设总体概况80平方米户型透视图100+120平方米户型透视图工程总体概况一览表第二节分部分项工程概况1、分项工程概况系统名称概况室外给排水生活饮用水、中水、消防管道管道系统：供水水源为城市自来水。本工程从用地南侧北辰西路DN200市政给水管
3、上接出两根DN150引入管进入用地红线。引入管上设置双止回阀型倒流防止器。市政给水管网供水最低水压不小于0.25MPa（甲方提供）。供水水质符合现行国家标准生活饮用水卫生标准GB5749-2006。本项目室外生活用水管道、部分消防、喷淋管道、小区中水接入管及景观专用水管道为直埋敷设。管材及接口：室外生活给水管道、中水管道连接的管网DN75mm者采用衬塑钢管，丝扣连接DN75mm者采用离心球磨给水铸铁管，内村环氧树脂粉末，承插防滑脱接口。室外消防采用离心球磨给水铸铁管，承插防滑脱柔性接口。管道敷设：给水、中水管道覆土深度不小于1.2m,消防管道覆士深度不小于1.5m,最大不超过6m。与污水、雨水
4、等重力流管道交叉相碰时，局部上翻。管道基础：1）土垫层：在非自重湿陷性黄土场地应设150mm厚度的土垫层,压实系数不小于0.95；在自重湿陷性黄土场地应设30Omm厚度的土垫层，压实系数不小于0.95。（2）灰土垫层：在土垫层上设30Omm厚度的3:7灰土垫层，分层夯实，压实系数不小于0.95。（3）混凝土垫层：铸铁管在灰土垫层上设C20混凝土垫层。（4）砂石基础：除铸铁管在灰土垫层上用150mm中、粗砂作基础。排水管道项目红线内污水排入南侧北辰路的市政污水管道，市政污水管道管井De300;雨水管道系统分为东、西两个排水区域，两区域的雨水管道分别排入北辰路的市政雨水管道，市政雨水管道管井De5
5、00,管材和接口：生活污废水、雨水管，采用高密度聚乙烯（HDPE）双壁波纹管承插连接，橡胶圈密封接口，环刚度不得小于8kNn管道基础同上。热力管线本工程的采暖热源为市政热力，换热站设置于综合服务楼地下一层。热力管道采用直埋敷设管道及附件：直埋管道应使用整体式预制保温管，管道采用焊接连接，焊接坡口和焊接质量应符合相关施工验收的规定。弯头、三通管件应采用加强弯头和加强三通。管道阀门：管道阀门应选用优质钢制阀门，其公称直径DN50的采用蝶阀，公称直径WDN50的采用截止阀，材质为球墨铸铁。电气设计IOKV电力外线：本工程设一处IOKV变配电室位于项目西侧，IOKV电源引自南侧市政管线。0.38KV电
6、力外线：10KV变配电室内设置两台公共变压器。分别供本工程公共设施、居民用电。敷设方式：所有电力外线均沿地下管道敷设。电力电缆地下管道埋深一般为室外地面下0.81.5米，与其他专业管线交差相遇时可按此远侧上下调整。2、预计该部位施工的时间所有室外生活用水、中水、消防管道、井室及电缆工程于2019年3月1口起施工至2019年4月15日全部完成。第三节主要施工条件1、建设地点的特征基本特点是：高寒、干旱，口照时间长，太阳辐射强，昼夜温差大，冬夏温差小,气候地理分布差异大，垂直变化明显，气温随海拔增高而递减，隆雨量随海拔增高而递增。海拔3(XX)m以上的北部地区及山区较寒冷，海拔17(X)-2500
7、m的黄河、7皇水河谷地带较温暖。年平均气温3.2C-8.6左右，最高气温25.C-33.5,最低气温J8.8C-25.1C左右。年平均隆雨量319.2531.9mm。多集中在79月之间，相对湿度一般为57%63.66%；蒸发量为1275.61861mm。风速为1.92.5ms,最大风力8级，多出现在冬末春初时期。年平均日照27083636h无霜期约90d左右。作物生长期19625Od左右。2、周边环境条件施工场地南临北辰西路，东临祥瑞街，西侧与项目二期相邻，北侧依山而建，祥瑞街东侧为规划中的市行政中心，场地周边市政规划道路均已开建，交通条件便利。用地东西宽约300m,南北进深约140m,用地边
8、界不规则，场地内高差变化较大,地势由南至北逐渐升高，南北总高差变化近20m,地貌较为复杂。3、施工条件室外管网材料、构件部分到场，加工品的供应和加工能力满足现场需求。现场水平运输采用叉车、装载机，垂直运输采用汽车吊。第二章编制依据第一节编制依据序号名称编号或文号合同、协议、图纸等123国家、地方、行业法律法规、规范、标准、图集1中华人民共和国合同法国家主席令第九届第15号2中华人民共和国节约能源法国家主席令第十届第77号3中华人民共和国产品质量法国家主席令第十一届第18号4中华人民共和国建筑法国家主席令第十一届第46号5中华人民共和国环境保护法国家主席令第十二届第9号6中华人民共和国安全生产法
9、国家主席令第十二届第13号7建设项目环境保护管理条例国务院令第253号8建设工程质量管理条例国务院令第279号9建设工程安全生产管理条例国务院令第393号10房屋建筑工程质量保修办法建设部令第80号11实施工程建设强制性标准监督规定建设部令第81号12建筑起重机械安全监督管理规定建设部令第166号13绿色施工导则建质2007223号14危险性较大的分部分项工程安全管理规定建质201837号15建筑给水排水设计规范（2009年版）GB50015-200316供配电系统设计规范GB50052-200917低压配电设计规范GB50054-201118通用用电设备配电设计规范GB50055-20111
10、9建筑给水排水及采暖工程施工质量验收规范GB50242-200220电气装置安装工程低压电器施工及验收规范GB50254-201421电气装置安装工程电力变流设备施工及验收规程GB50255-201422给水排水管道工程施工及验收规范GB50268-200823建筑工程施工质量验收统一标准GB50300-201324建筑电气工程施工质量验收规范GB50303-201525综合布线系统工程验收规范GB50312-201626民用建筑电气设计与施工-室外布线08D800-727无压埋地排污、排水用硬聚氯乙烯(PVC-U)管材GB/T20221-200628埋地聚乙烯给水管道工程技术规范CJJ101
11、-200429埋地塑料排水管道工程技术规程CJJ143-201030给水用丙烯酸共聚聚氯乙烯管材及管件CJ/T218-201031给水钢丝网骨架塑料(聚乙烯)复合管道工程技术规程CECS:200532埋地硬聚氯乙烯排水管道工程技术规程CECS122:200133埋地聚乙烯排水管管道工程技术规程CECS164:200434湿陷性黄土地区室外给水排水管道工程构筑物S53l-1-5（2004合订本）35城镇直埋供热管道工程技术规程CJJ/T81-201336城镇供热管网工程施工及验收规范CJJ28-200437热水管道直埋敷设17R41038地沟图集03R411-239预制装配式钢筋混凝土排水检查井
12、06MS201-540给水排水标准图集05SS52241湿陷性黄土地区建筑规范GB50025-200442工程测量规范GB50026-200743建设工程施工现场供用电安全规范GB50194-201444建设工程施工现场消防安全技术规范GB50720-201145建筑施工安全技术统一规范GB50870-201346建设工程文件归档整理规范GB/T50328-201447建筑工程施工质量评价标准GB/T50375-201648建筑机械使用安全技术规程JGJ33-201249施工现场临时用电安全技术规范JGJ46-200550建设工程施工现场环境与卫生标准JGJ146-201351施工现场机械设备
13、检查技术规程JGJ160-2016企业标准及体系文件12345第三章施工技术方案第一节工程管理目标序号目标内容1工期管理目标室外管网开始日期为2019年3月1日，完成日期为2019年4月15日。2质量管理目标工程质量一次交验合格率100%3职业健康安全管理目标杜绝重伤、死亡事件；年因工负伤频率控制在3%o以内；杜绝中毒、火灾事件。4环境与文明施工目标青海省建筑施工安全标准化示范工地5技术管理目标在项目大力推广绿色施工技术。第二节工程管理的组织机构组织机构设立后，将根据工程计划具体抓四个环节工作：即安全、质量、工期和成本的控制。为保证这些施工环节的落实，首先建立健全现场项目管理制度。具体设立管理制度如下:岗位名称主要管理职责项目经理项目经理的主要职责：组织并协调各方（业主单位、监理单位、设计单位、其它施工单位等）实现工程项目的总目标，节约投资，保证工期、保证质t1）负责制订施工组织设计和前期工作实施计划；2）主持项目实施中的重要会议，组织并主持每周初各种工作例会和周末总结评定会，作出周报表和月报表上报公司和甲方备案；3）对项目进度、工期、成本费用支出
