《安全帽检验报告.docx》由会员分享，可在线阅读，更多相关《安全帽检验报告.docx（8页珍藏版）》请在第壹文秘上搜索。

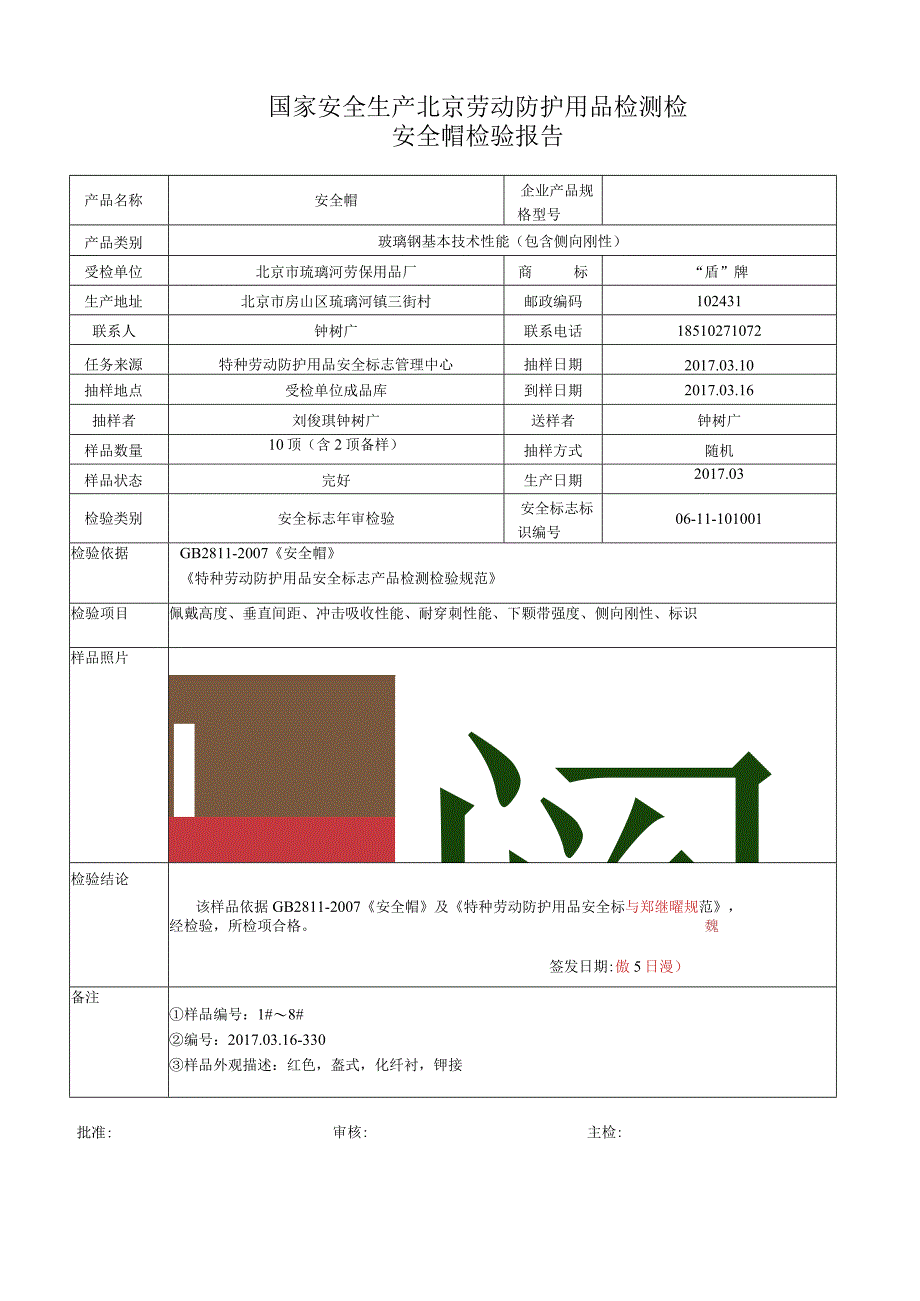

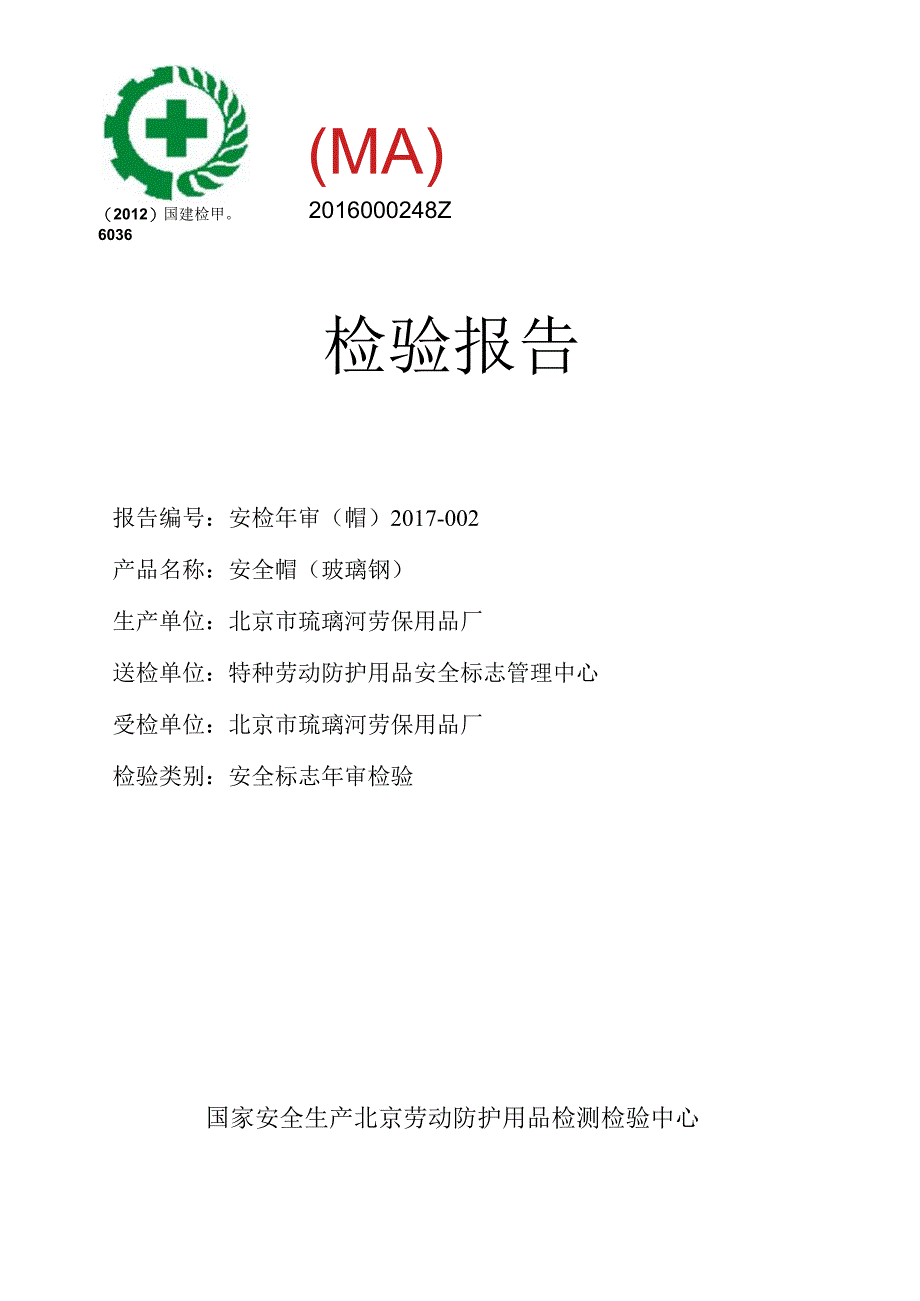

1、（2012）国建检甲。6036(MA)2016000248Z检验报告报告编号：安检年审（帽）2017-002产品名称：安全帽（玻璃钢）生产单位：北京市琉璃河劳保用品厂送检单位：特种劳动防护用品安全标志管理中心受检单位：北京市琉璃河劳保用品厂检验类别：安全标志年审检验国家安全生产北京劳动防护用品检测检验中心国家安全生产北京劳动防护用品检测检安全帽检验报告产品名称安全帽企业产品规格型号产品类别玻璃钢基本技术性能（包含侧向刚性）受检单位北京市琉璃河劳保用品厂商标“盾”牌生产地址北京市房山区琉璃河镇三街村邮政编码102431联系人钟树广联系电话18510271072任务来源特种劳动防护用品安全标志管理
2、中心抽样日期2017.03.10抽样地点受检单位成品库到样日期2017.03.16抽样者刘俊琪钟树广送样者钟树广样品数量10顶（含2顶备样）抽样方式随机样品状态完好生产日期2017.03检验类别安全标志年审检验安全标志标识编号06-11-101001检验依据GB2811-2007安全帽特种劳动防护用品安全标志产品检测检验规范检验项目佩戴高度、垂直间距、冲击吸收性能、耐穿刺性能、下颗带强度、侧向刚性、标识样品照片阐I检验结论该样品依据GB2811-2007安全帽及特种劳动防护用品安全标与郑继曜规范，经检验，所检项合格。魏签发日期:傲5日漫）备注样品编号：1#8#编号：2017.03.16-330
3、样品外观描述：红色，盔式，化纤衬，钾接批准:审核:主检:国家安全生产北京劳动防护用品检测检验中心安全帽检验报告编号：安标年审(帽)2017-002第2屯上4朝检验结果汇总I序号检验项目标准要求检验结果卒以论备漆，1一级要求帽X壳根据安全帽标识中明示的适用头围尺寸进行调整；/ioi)2Z年审检验不做此项帽X对应前额的区域应有吸汗性织物或增加吸汗带，吸汗带宽度大于或等于帽X的宽度；/当安全帽配有附件时，应保证安全帽正常佩戴时的稳定性；/2成帽质量防寒安全帽W600g；/年审检验不做此项除防爆安全帽外的其他安全帽W430g：/3尺寸要求帽壳内部长：195mm250M;/宽：17Onlnr220mm;
4、/高：12Onlnrl50mm;/帽舌IOmm70mm;/帽沿=70mm;/系带应采用软质纺织物；/带：宽度工IOmm；/绳：直径叁5mm；/透气孔到帽壳留有透气孔时，透气孔总面积为150m2450mm2；/水平间距5mm20mm;/帽壳内突出物帽壳内侧与帽衬之间存在的突出物宽度不得超过5mm,突出物应有软垫覆盖。/4佩戴高度80mm90mm.1#80mm合格/5垂直间距=50mm;W50mm合格/6冲击吸收性能经高温50C2C,低温T(TC2咸-202、浸水202、紫外线照射40Oh4h预处理后，传递到头模上的力不超过4900反帽壳不得有碎片脱落。高温3#2053N,帽壳无碎片脱落合格/50
5、2496N,帽壳无碎片脱落低温5#-IOoC国家安全生产北京劳动防护用品检测检验中心安全帽检验报告信利为今编号：安标年审（帽）2017-002I修HJ11l检验结果汇总可序号检验项目标准要求检验结果芬项结6冲击吸收性能经高温50C2C,低温-IOC士2咸-202、浸水20士2、紫外线照射400h4h预处理后，传递到头模上的力不超过4900N；帽壳不得有碎片脱落。浸水1#2687N,帽壳无碎片脱落合格年审检验不做紫外线照射项20紫外线照射/h7耐穿刺性能经高温50C2C,低温-102C咸-202、浸水202、紫外线照射400h4h预处理后，穿刺锥不得接触头模表面，帽壳不得有碎片脱落高温4#穿刺锥
6、未接触头模表面，帽壳无碎片脱落合格年审检验不做紫外线照射50低温6#穿刺锥未接触头模表面，帽壳无碎片脱落-10浸水2#穿刺锥未接触头模表面，帽壳无碎片脱落20紫外线照射/h8下颊带强度下颊带或下颊带与帽克的连接处发生破坏时的力值应介于150N250N之间。4#203N合格环境温度：20C2C,环境湿度：50%20%o环境温度：22环境湿度：42%9防静电性能安全帽的表面电阻率不大于110o/不具备此性能环境温度：20C2C,环境湿度：50%20%o环境温度：/C,环境湿度：/%oIO电绝缘性能安全帽的泄漏电流不超过1.2mA,且不能有击穿现象。/方法1/不具备此性能/国家安全生产北京劳动防护用
7、品检测检验中心安全帽检验报告序号检验项目标准要求检验结果论W10电绝缘性能安全帽的泄漏电流不超过1.2mA,且不能有击穿现象。/方法2/不具备此性能/方法3/环境温度：20C2C,环境湿度：50%20%o环境温度：/C,环境湿度：/%o11侧向刚性最大边形与40mm；7#39mm/残余边形W15mm；IOmm帽壳不得有碎片脱落，帽壳无碎片脱落合格环境温度：20C20C,环境湿度：50%+20%o环境温度：22C,环境湿度：42%。12阻燃性能续燃时间W5s；/不具备此性能帽壳不得烧穿。/环境温度：202,环境湿度：50%20%o环境温度：/,环境湿度：/%。13标识安全帽上永久性标识应包括：产
8、品名称，本标准标号，生产日期，厂名，若有特殊技术性能，则应标注；安全帽上永久性标识应包括：产品名称，本标准标号，生产日期，厂名合格/产品使用说明书；有产品使用说明书安全标志标识；符合要求检验结果汇总主要检验设备编号设备名称检定有效期L6-1安全帽测试机2016.2.222017.02.21L6-21佩戴高度/垂直间距测量仪2015.04.132016.04.12LM-I缩水率烘箱2015.10.232017.10.22LM-3高低位试验箱2015.10.232017.10.22X4-10微机控制电子式万能试验机2015.10.192016.10.18以下空僧J倒QrIi03月15日2016年3月24日
