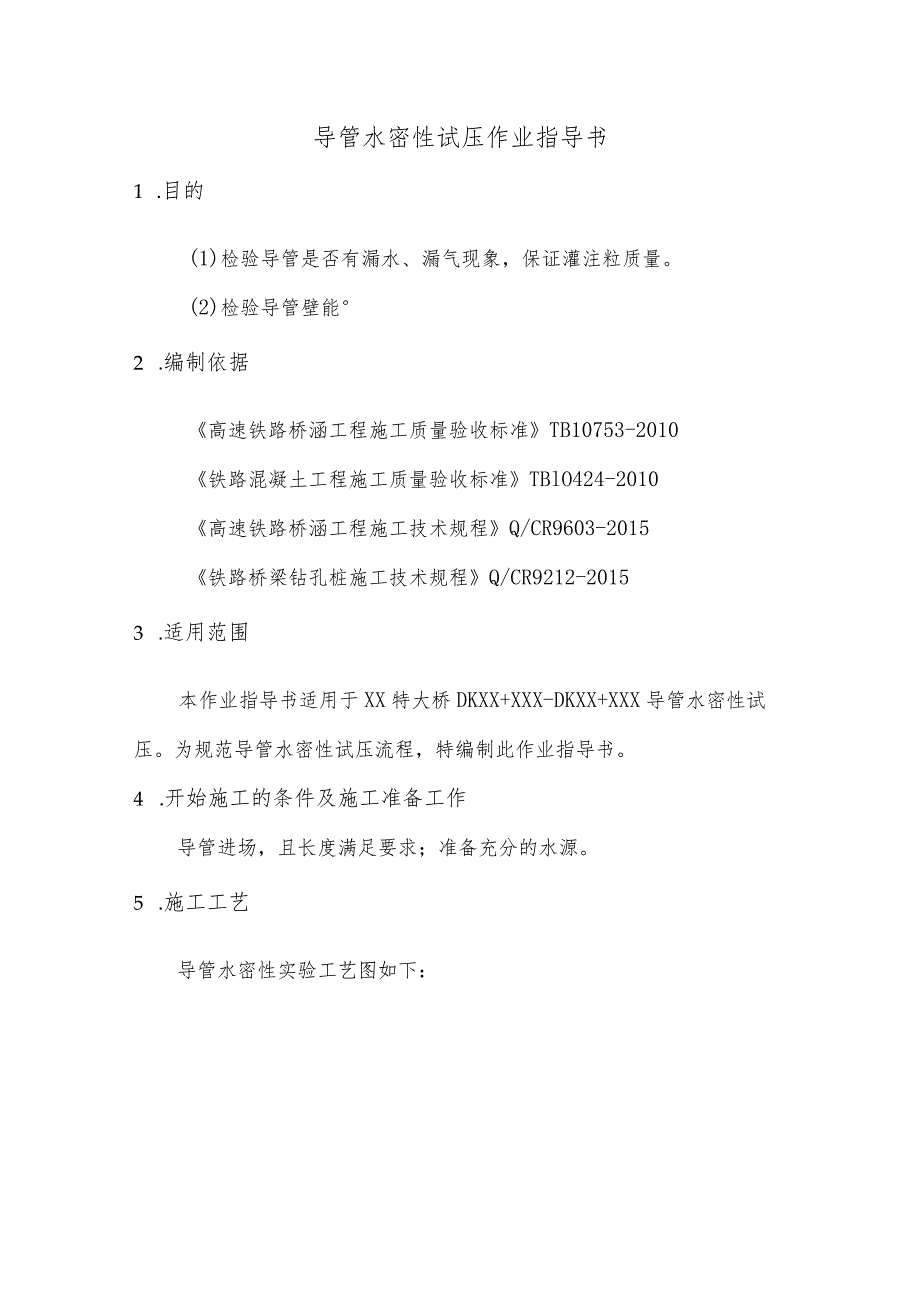

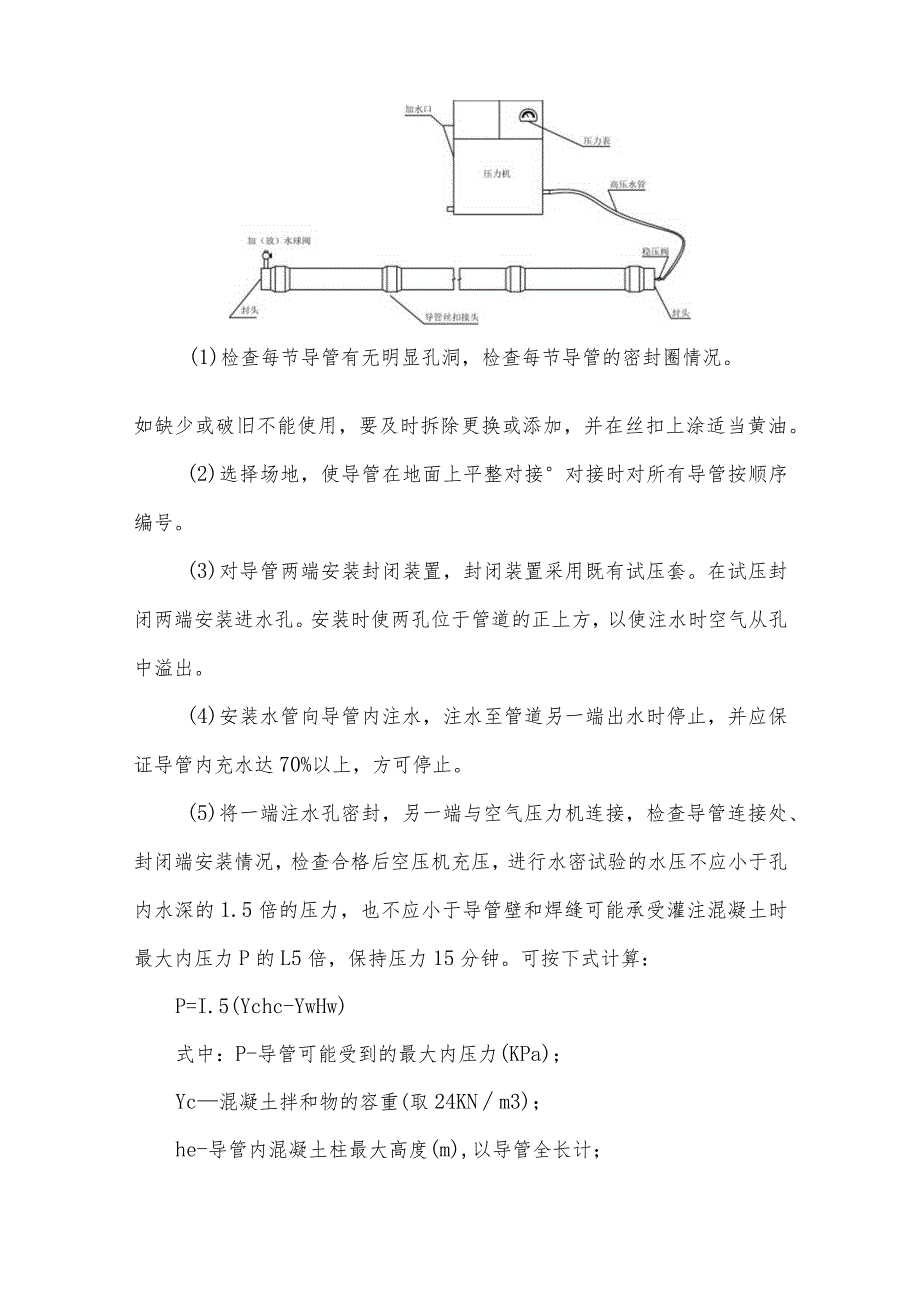

1、导管水密性试压作业指导书1 .目的(1)检验导管是否有漏水、漏气现象，保证灌注粒质量。(2)检验导管壁能2 .编制依据高速铁路桥涵工程施工质量验收标准TB10753-2010铁路混凝土工程施工质量验收标准TBlO424-2010高速铁路桥涵工程施工技术规程Q/CR9603-2015铁路桥梁钻孔桩施工技术规程Q/CR9212-20153 .适用范围本作业指导书适用于XX特大桥DKXX+XXX-DKXX+XXX导管水密性试压。为规范导管水密性试压流程，特编制此作业指导书。4 .开始施工的条件及施工准备工作导管进场，且长度满足要求；准备充分的水源。5 .施工工艺导管水密性实验工艺图如下：(1)检查每
2、节导管有无明显孔洞，检查每节导管的密封圈情况。如缺少或破旧不能使用，要及时拆除更换或添加，并在丝扣上涂适当黄油。(2)选择场地，使导管在地面上平整对接对接时对所有导管按顺序编号。(3)对导管两端安装封闭装置，封闭装置采用既有试压套。在试压封闭两端安装进水孔。安装时使两孔位于管道的正上方，以使注水时空气从孔中溢出。(4)安装水管向导管内注水，注水至管道另一端出水时停止，并应保证导管内充水达70%以上，方可停止。(5)将一端注水孔密封，另一端与空气压力机连接，检查导管连接处、封闭端安装情况，检查合格后空压机充压，进行水密试验的水压不应小于孔内水深的1.5倍的压力，也不应小于导管壁和焊缝可能承受灌注

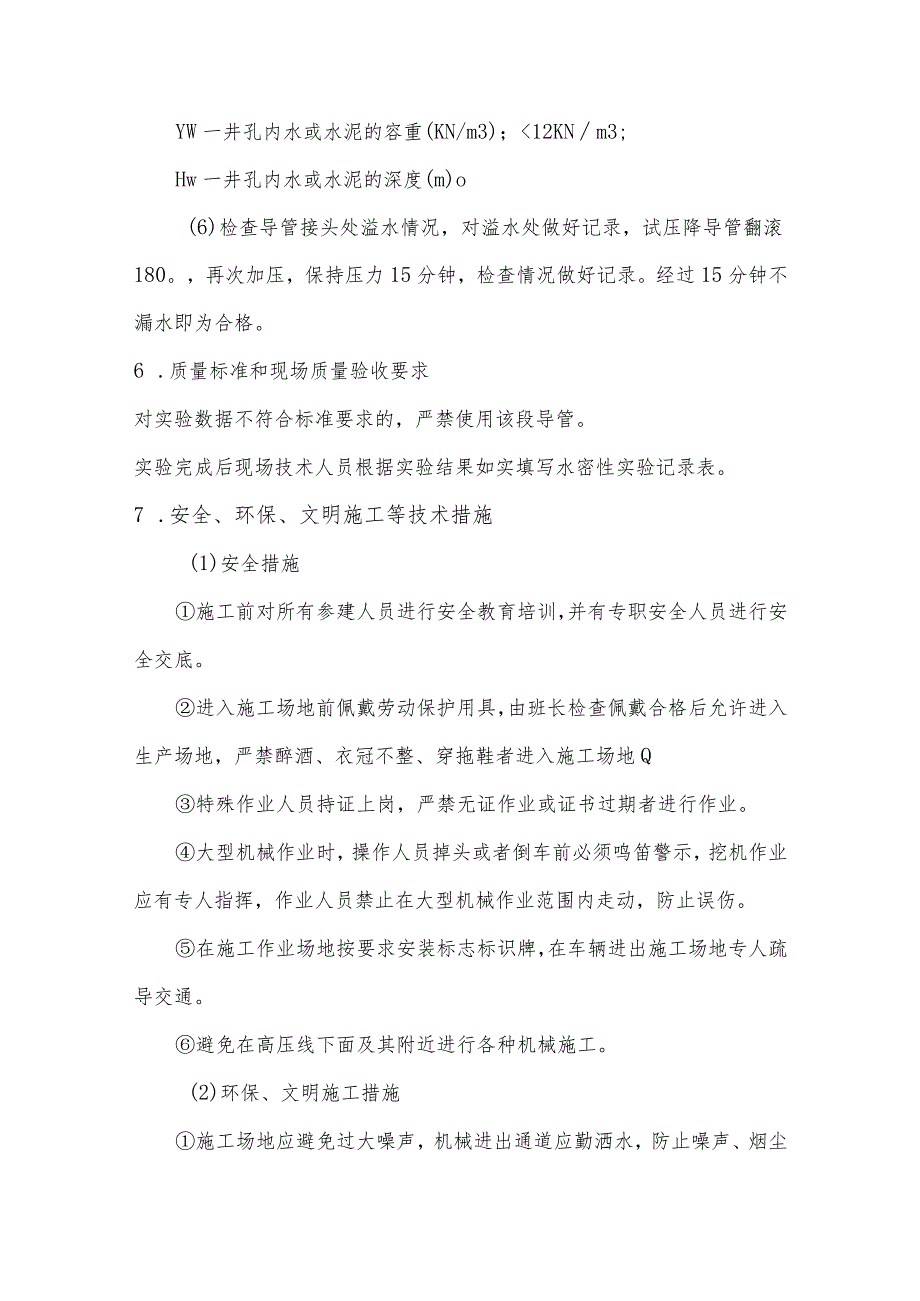

3、混凝土时最大内压力P的L5倍，保持压力15分钟。可按下式计算：P=I.5(Ychc-YwHw)式中：P-导管可能受到的最大内压力(KPa)；Yc混凝土拌和物的容重(取24KNm3)；he-导管内混凝土柱最大高度(m),以导管全长计；YW一井孔内水或水泥的容重(KN/m3)；12KNm3;Hw一井孔内水或水泥的深度(m)o(6)检查导管接头处溢水情况，对溢水处做好记录，试压降导管翻滚180。，再次加压，保持压力15分钟，检查情况做好记录。经过15分钟不漏水即为合格。6 .质量标准和现场质量验收要求对实验数据不符合标准要求的，严禁使用该段导管。实验完成后现场技术人员根据实验结果如实填写水密性实验记
4、录表。7 .安全、环保、文明施工等技术措施(1)安全措施施工前对所有参建人员进行安全教育培训，并有专职安全人员进行安全交底。进入施工场地前佩戴劳动保护用具，由班长检查佩戴合格后允许进入生产场地，严禁醉酒、衣冠不整、穿拖鞋者进入施工场地Q特殊作业人员持证上岗，严禁无证作业或证书过期者进行作业。大型机械作业时，操作人员掉头或者倒车前必须鸣笛警示，挖机作业应有专人指挥，作业人员禁止在大型机械作业范围内走动，防止误伤。在施工作业场地按要求安装标志标识牌，在车辆进出施工场地专人疏导交通。避免在高压线下面及其附近进行各种机械施工。(2)环保、文明施工措施施工场地应避免过大噪声，机械进出通道应勤洒水，防止噪声、烟尘等公害发生。机械存放点、维修点、车辆停放点以及油品存放点做好隔离沟,将其产生的废油、废水或漏油等通过隔离沟集中到隔油池，经处理后进行排放。场地两侧均为农田，地势平整，保证自然水流形态，做到不淤、不堵、不留施工隐患。施工现场安排专人进行洒水，并配备洒水车，防止粉尘飞扬,作业场地及运输车辆应及时清扫、冲洗，保证场地及车辆的清洁Q8.成品保护措施(1)导管进场后采用专用支架进行存放堆码；(2)导管密封圈需定期进行检查，如有磨损需及时更换，确保密封良好；(3)混凝土灌注完成后及时对导管内壁附着的混凝土进行清理。
