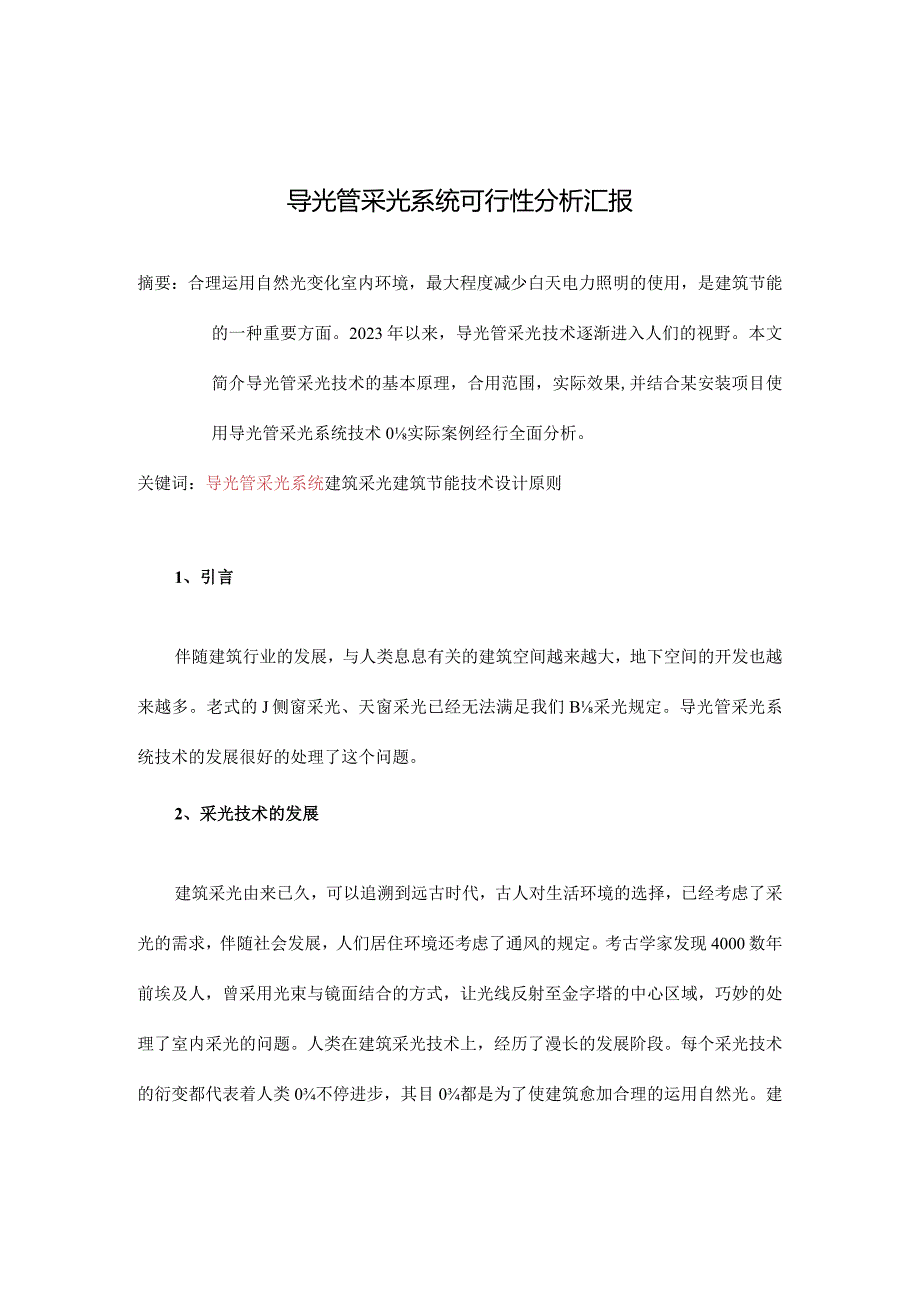

1、导光管采光系统可行性分析汇报摘要：合理运用自然光变化室内环境，最大程度减少白天电力照明的使用，是建筑节能的一种重要方面。2023年以来，导光管采光技术逐渐进入人们的视野。本文简介导光管采光技术的基本原理，合用范围，实际效果,并结合某安装项目使用导光管采光系统技术0实际案例经行全面分析。关键词：导光管采光系统建筑采光建筑节能技术设计原则1、引言伴随建筑行业的发展，与人类息息有关的建筑空间越来越大，地下空间的开发也越来越多。老式的J侧窗采光、天窗采光已经无法满足我们B采光规定。导光管采光系统技术的发展很好的处理了这个问题。2、采光技术的发展建筑采光由来已久，可以追溯到远古时代，古人对生活环境的选择

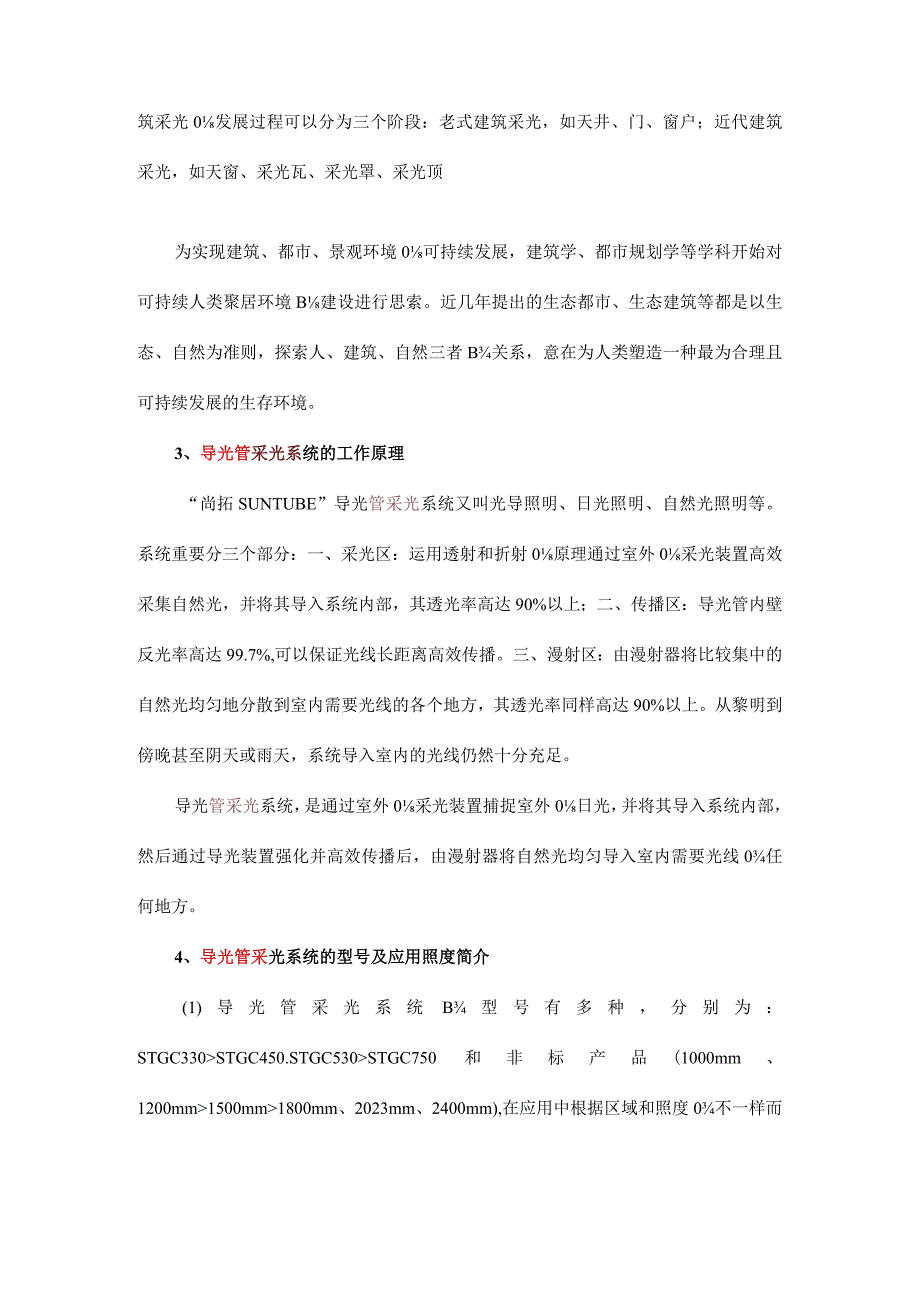

2、，已经考虑了采光的需求，伴随社会发展，人们居住环境还考虑了通风的规定。考古学家发现4000数年前埃及人，曾采用光束与镜面结合的方式，让光线反射至金字塔的中心区域，巧妙的处理了室内采光的问题。人类在建筑采光技术上，经历了漫长的发展阶段。每个采光技术的衍变都代表着人类0不停进步，其目0都是为了使建筑愈加合理的运用自然光。建筑采光0发展过程可以分为三个阶段：老式建筑采光，如天井、门、窗户；近代建筑采光，如天窗、采光瓦、采光罩、采光顶为实现建筑、都市、景观环境0可持续发展，建筑学、都市规划学等学科开始对可持续人类聚居环境B建设进行思索。近几年提出的生态都市、生态建筑等都是以生态、自然为准则，探索人、建
3、筑、自然三者B关系，意在为人类塑造一种最为合理且可持续发展的生存环境。3、导光管采光系统的工作原理“尚拓SUNTUBE”导光管采光系统又叫光导照明、日光照明、自然光照明等。系统重要分三个部分：一、采光区：运用透射和折射0原理通过室外0采光装置高效采集自然光，并将其导入系统内部，其透光率高达90%以上；二、传播区：导光管内壁反光率高达99.7%,可以保证光线长距离高效传播。三、漫射区：由漫射器将比较集中的自然光均匀地分散到室内需要光线的各个地方，其透光率同样高达90%以上。从黎明到傍晚甚至阴天或雨天，系统导入室内的光线仍然十分充足。导光管采光系统，是通过室外0采光装置捕捉室外0日光，并将其导入系
4、统内部，然后通过导光装置强化并高效传播后，由漫射器将自然光均匀导入室内需要光线0任何地方。4、导光管采光系统的型号及应用照度简介(1)导光管采光系统B型号有多种，分别为：STGC330STGC450.STGC530STGC750和非标产品(1000mm、1200mm1500mm1800mm、2023mm、2400mm),在应用中根据区域和照度0不一样而使用不一样0型号，影响导光管采光系统产品的区域应用条件尚有层高、屋面构造、导光管长度、地面状况等。(2)中国照明的气候分辨别为五类:一类地区照度2280001ux,重要在中国0西南部，有西藏、广西昆明、甘肃兰州等地区。二类地区照度在26000和2
5、80001ux之间，重要在中国B内蒙古和新疆等地区。三类地区照度在24000和26000IUX之间，重要在广东广西南部、新疆北部、山东、河南、河北、辽宁、内蒙古东部。四类地区照度在22023和240001ux之间，重要在中国0中东部和吉林等地区。五类地区照度220231ux,重要在四川和黑龙江等地区。应选用日照强度较高的区域使用导光管采光系统5、应用区域分析1）办公、超市区域：环境好，照度规定高（200-5001ux）,办公室高度一般在3m5m之间，可采用45OmnI和53Omm0型号，可采用调光装置来调控室内B亮度，根据层高来确定照度分布和数量确实定。2）仓储、走廊区域：货品寄存、人流行走区
6、，照度规定偏低，（100-T501UX）,高度一般在3m8m不等，可采用330mm和450mm的型号，根据层高来确定照度分布和数量确实定。3）地下车库区域：车辆停放、行驶区，照度规定偏低，（50751UX）,高度一般在3m5m不等，可采用450mm和530mm0型号，根据层高来确定照度分布和数量确实定。4）厂房、体育场馆区域：重要是大型的工业生产制造、体育场馆，照度高下不等，高度一般在4m-18m不等，可采用53OnInI和75OnInI或更大0非标产品型号，根据层高来确定照度分布和数量确实定。6、导光管的长度的应用导光管分为原则管和延长管，原则管是系统自身配置的部件，长度为610mm。假如导
7、光管长度不够，则需要增长延长管来满足导光的需要，延长管长度分为61Omm和120Omm长度。导光管在应用中W2.4m时效果最佳，性价比也最高，延长管B增长会相对折减导光效率。7、合用范围导光管采光系统系统可广泛应用于地下空间、厂房、移动房、办公场所、会议室、学校、医院、疗养中心、体育场馆、展览馆、动物园、植物园、海洋馆、部队、监狱、物流中心、港口、机场、火车站、地铁、轻轨、商场、超市、酒店、住宅、别墅、高级会馆等空间场所。8、导光管采光系统的技术优势(1)导光管采光技术引用到室内的光线，属于自然光，全光谱。且通过漫射器的散射，光线分布均匀，无眩光，无频闪。图2导光管采光系统工作原理示意图(2)
8、开孔面积小，是天窗采光面积的1/6,防水好处理。(3)可调整性，通过调光装置遮光片的转动，控制进入室内的J光通量，可对室内照度进行调整。图3导光管采光系统可调整性示意图(4)隔热保温性能好。比起采光天窗，导光管采光系统的导热系数非常低。见下表:阐明：导光管长为O.5m时，系统K值为1.70wm2k:导光管长为1. Om时,导光管长为2. Om时,导光管长为3. Om时,导光管长为4. Om时,导光管长为5. Om时,系统K值为1.60 wm2k;系统K值为L 58 wm2k;系统K值为L55w2k;系统K值为1.53 wm2k;系统K值为1.51 wm2k;5 7 5 6 5.7L.6L 31
9、 1 1表I导光管采光系统的导热系数表（5）使用寿命长，不需要后期维护成本。导光管采光系统使用寿命225年。因采光罩为半球形，且通过特殊工艺处理，具有自清洁功能，不轻易积聚灰尘（6）节能：导光管采光系统可完全取代白天的电力照明，至少可提供8小时0自然光照明，无能耗，一次性投资，无需维护，节省能源，发明效益！（7）环境保护：光导照明光源取自自然光线，采光柔和、均匀，光强可以根据需要进行实时调整，全频谱、无闪烁、无眩光、无污染，并通过采光罩表面0防紫外线涂层，滤除有害辐射，能最大程度0保护人的身心健康。（8）安全：采光系统无需配带电器设备和传导线路，消除了因线路老化引起B火灾隐患，且整个系统设计先
10、进、工艺讲究、具有防水、防火、防盗、防尘、隔热、隔音、自洁以及防紫外线等性能和特点。（9）健康：导光管采光系统秉承自然理念，全力打造健康友好aJ娱乐、办公、居住环境。科学研究证明，自然光线照明具有更好的视觉效果和心理作用，并且可以清除室内霉气，克制微生物生长，增进体内营养物质的合成和吸取，改善居住环境等。（10）时尚：导光管采光系统外型美观，是自然光与人工建筑的完美结合，发明了低耗能、高舒适度的健康娱乐、办公、居住环境，有助于建筑装饰艺术创作；加上阳光丰富的J色彩，材质感愈加明显，显示出自然光的无穷魅力！（11）隔热：导光管采光系统具有优越的隔热性能，因整个系统是密封的空气管，因此在冬天可以保
11、证室内到达最小0热量损失，在夏天可防止室外0热量传入。9、导光管采光系统的构造导光管采光系统重要分为三大部分：室外屋顶的采光装置、光传导部分（导光管）和室内顶部欧J漫射器。图4导光管采光系统构造示意图（1）采光罩:采光罩，具有极高的透光性能和折射性能，可以把自然光高效投入进系统，弧线和折边的设计首先可以将低角度光线折射进入系统，使得采光面积远不小于采光罩的面积。另首先空气中的J灰尘也不轻易附着，防止大部分紫外线，并使其具有非常好的耐侯性和抗冲击性。图5采光罩（2）防雨装置保证系统与预留孔之间0完美连接，起到屋面与系统之间的防水作用，重量轻、强度高、耐腐蚀、易与建筑结合。根据不一样建筑屋面规定，
12、可灵活选用防雨版和防雨套圈。选用优质铝质金属制作，表面氧化、喷砂或喷塑、可任选多种颜色。图6防雨装置(3)导光管导光管内壁多层特殊膜保证光线0高效传播性和稳定性。材料全反射率到达98%以上，最高反射率可达99.9%,使得光线在系统中可以长距离日勺传播，碰到障碍时也可以采用不一样角度的弯管在建筑中任意穿行。导光管可以按形状分为直导光管和弯管两种，弯管可以有不一样的弯曲角度，弯曲角度变化范围为。90（4）漫射器漫射器具有极强B透射性和散光性，可以将进入系统B自然光重新分派，使之均匀分布在室内。不一样系列B漫射器可与各类空间B装修风格相匹配，为您提供一种无眩光、无频闪、全光谱、健康舒适的光环境。图8
13、漫射器（5）调光装置导光管采光系统可以根据顾客需求，通过墙壁上0开关或者小型遥控器，控制小型电机带动遮光片进行旋转，对室内光照度进行调整甚至完全关闭。图9调光装置图10遥控开光10、导光管采光系统的节能分析目前,我国照明耗电量占总发电量015%左右,2023年全国发电量到达28344亿千瓦时，年照明耗电量到达了28344亿X15%=4251.6亿千瓦时,相称于三峡葛洲坝总发电量（685亿千瓦时）B7倍左右。据专家记录，白天照明占总照明用电050%以上，重要是商业和工业用电,而普及使用导光管采光系统可以节省白天8到10个小时的照明用电量，虽然按二分之一节省也相称于每年能节电：4251.6亿乂50
14、%X50%=1062.9亿千瓦时。相称于少建32个60万千瓦时火力发电厂，还能减排温室气体10629万吨。同步，以每千瓦时0.5元计算，每年可以节省电费人民币：1062.9亿X0.5=531.45亿元。11、导光管采光系统的环境保护性能分析1）节电意味着减排。照明用电B迅速增长，不仅要增长大量0电力投资，牵制国民经济B发展，并且还要产生大量污染。我国电厂2/3为火力发电，重要为燃煤。在火力发电日勺状况下，每生产一度电对空气产生B重要污染物为：C02：在大气层不停积累，吸取地面释放的红外辐射，形成大气的“温室效应”，导致全球气候变暖，导致冰山融化和海水热膨胀，引起海平面升高，变化生态系统，影响人
15、类的生产和生活活动。S02：形成酸雨，使材料加速腐蚀，破坏土壤和水0质量。人体长期生活在一定浓度0SO2B空气中，会产生呼吸道和其他疾病。每节省1度电，就相称于节省了0.4公斤煤的能耗和4升净水，同步还减少了1公斤C02和0.03公斤S02的排放。假如使用导光管采光系统,每年节电1062.9亿千瓦时，就相称于节省了：煤炭0.4公斤X1062.9亿千瓦时=425.2亿公斤，即425.2万吨；净水：4升Xl062.9亿千瓦时=4252亿升；减少了：C02排放量1公斤X1062.9亿千瓦时;1062.9亿公斤；S02排放量0.03公斤X1062.9亿千瓦时=31.9亿公斤2）提供健康舒适日勺视觉环境：人们在一天的工作学习之中，至少有60%的时间是在日光灯的照射下渡过的。而一般日光灯的供电频率为50赫兹，表达发光时每秒亮暗100次，属于低频率0频闪光，会使人眼的调整器官，如睫状肌、瞳孔括约肌等处在紧张B调整状态，导致视觉疲劳，从而加速人眼疲劳，减少工作、学习效率，轻易近视。光导照明将自然光导入室内，光是万物生长之源泉！太阳光系全光谱辐射，显色性100%自然光下学习，视觉效果好。试验
