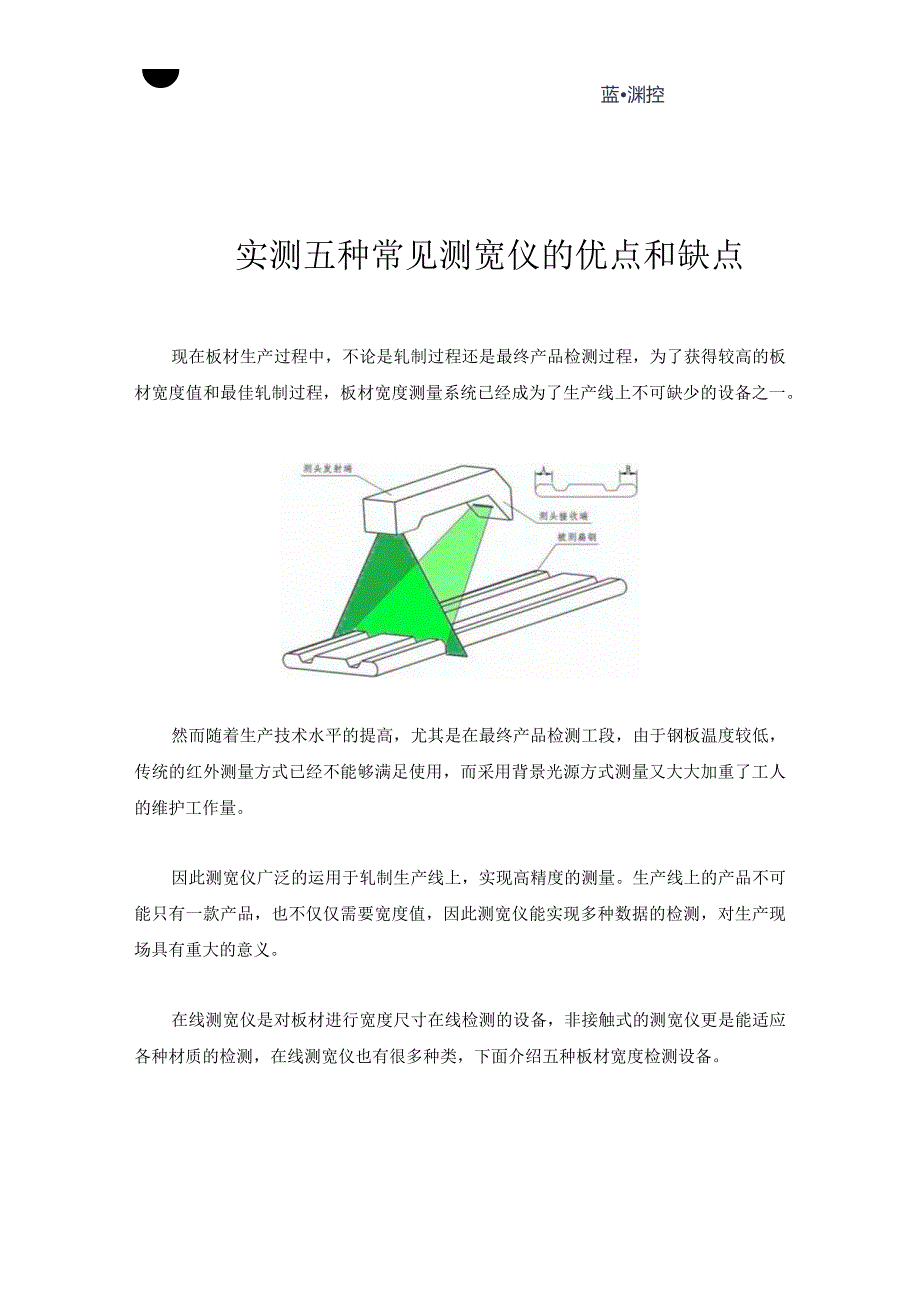

1、蓝渊控实测五种常见测宽仪的优点和缺点现在板材生产过程中,不论是轧制过程还是最终产品检测过程,为了获得较高的板材宽度值和最佳轧制过程,板材宽度测量系统已经成为了生产线上不可缺少的设备之一。然而随着生产技术水平的提高,尤其是在最终产品检测工段,由于钢板温度较低,传统的红外测量方式已经不能够满足使用,而采用背景光源方式测量又大大加重了工人的维护工作量。因此测宽仪广泛的运用于轧制生产线上,实现高精度的测量。生产线上的产品不可能只有一款产品,也不仅仅需要宽度值,因此测宽仪能实现多种数据的检测,对生产现场具有重大的意义。在线测宽仪是对板材进行宽度尺寸在线检测的设备,非接触式的测宽仪更是能适应各种材质的检测

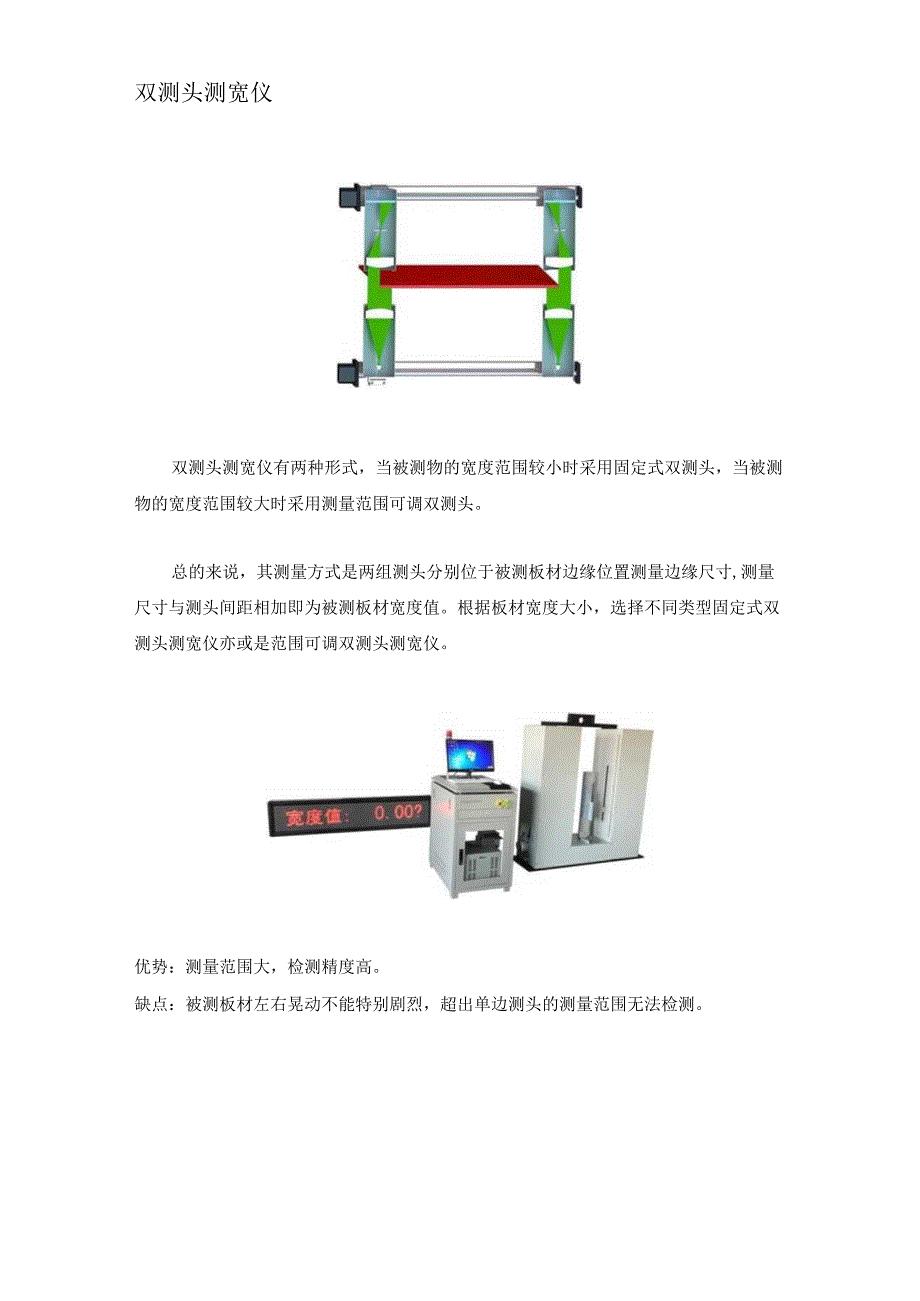

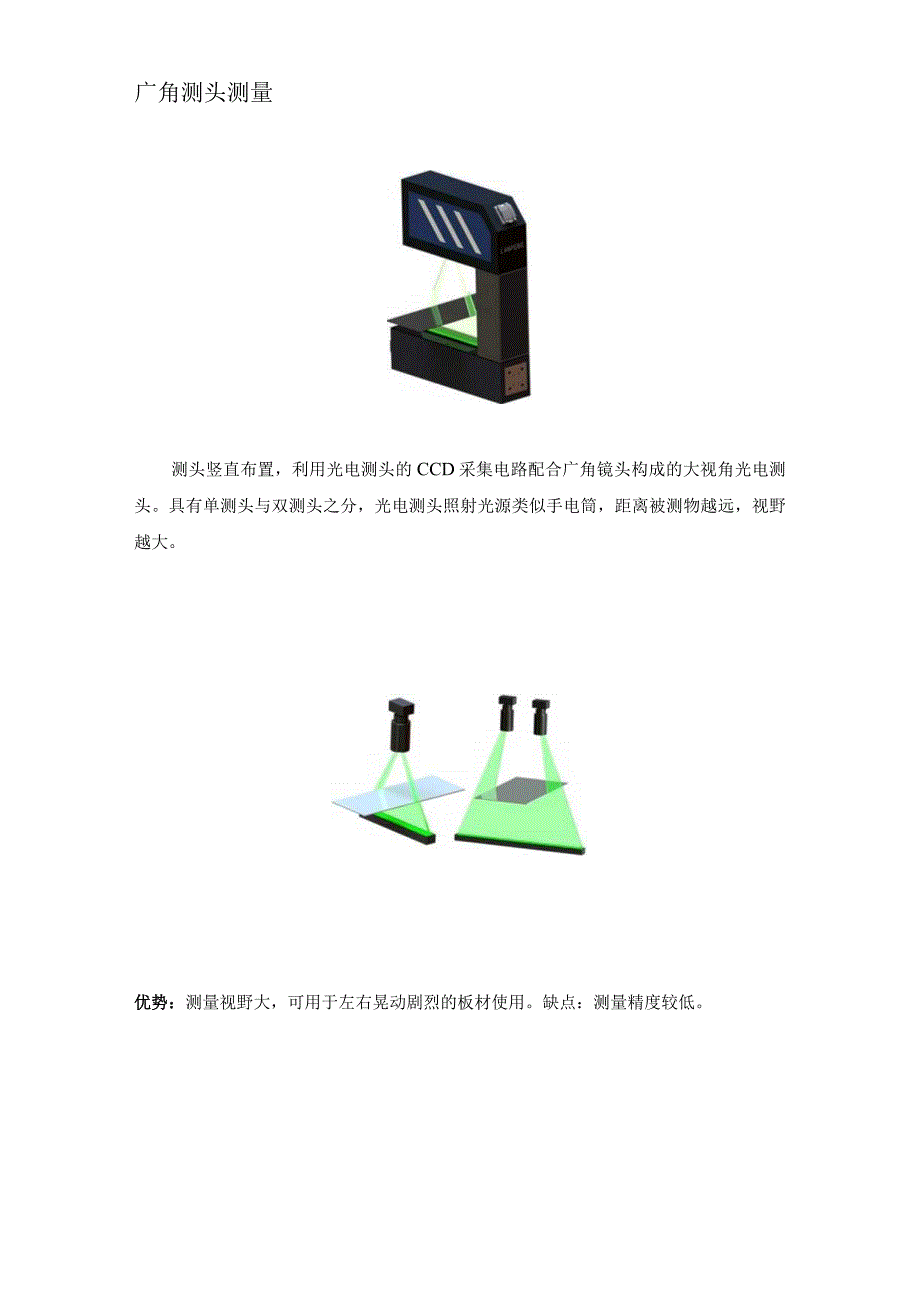

2、,在线测宽仪也有很多种类,下面介绍五种板材宽度检测设备。双测头测宽仪双测头测宽仪有两种形式,当被测物的宽度范围较小时采用固定式双测头,当被测物的宽度范围较大时采用测量范围可调双测头。总的来说,其测量方式是两组测头分别位于被测板材边缘位置测量边缘尺寸,测量尺寸与测头间距相加即为被测板材宽度值。根据板材宽度大小,选择不同类型固定式双测头测宽仪亦或是范围可调双测头测宽仪。优势:测量范围大,检测精度高。缺点:被测板材左右晃动不能特别剧烈,超出单边测头的测量范围无法检测。广角测头测量测头竖直布置,利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。具有单测头与双测头之分,光电测头照射光源类似手

3、电筒,距离被测物越远,视野越大。优势:测量视野大,可用于左右晃动剧烈的板材使用。缺点:测量精度较低。双测头叠加广角测头简单来说,以上两组测头同时使用,双测头分别独立设置在套滑台模组上,且每个测头处增设广角测头,通过广角测头监测的板材边缘位置调整宽度测头的位置。优势:结合了上两种测头的检测优势,承受量材剧烈晃动的同时保证精度!缺点:价格相对较高。机器视觉法采用工业相机测量板材宽度。补光的线性激光垂直设置,工业相机倾斜设置,用于测量板面呈水平状态通过的板材宽度。图卜相机和激光的布置优势:除可对各种板材检测外,尤其适用复合板,可对复合板不同层次进行检测(无遮挡),同时可通过对两个板材尺寸的对比即可得到复合板的对称度。缺点:需要额外补光。当被测物上下波动较大时,需增设激光位移传感器跟踪被测物的位置已修正物距。激光测量法激光测宽测厚仪的位移传感器固定设置在被测板材的上、下方,测量板材中间点的厚度。两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度,并利用传感器的X轴数据测量板材的边缘厚度,还可以测量不规则板材边缘的C值。板边C至图例优势:测量不规则板材边缘的C值,为板材的优化剪切提供数据依据。以上就是常用的五种类型的在线测宽仪,用于各种板材类产品的宽度检测。本文由保定市蓝鹏测控科技有限公司编写
