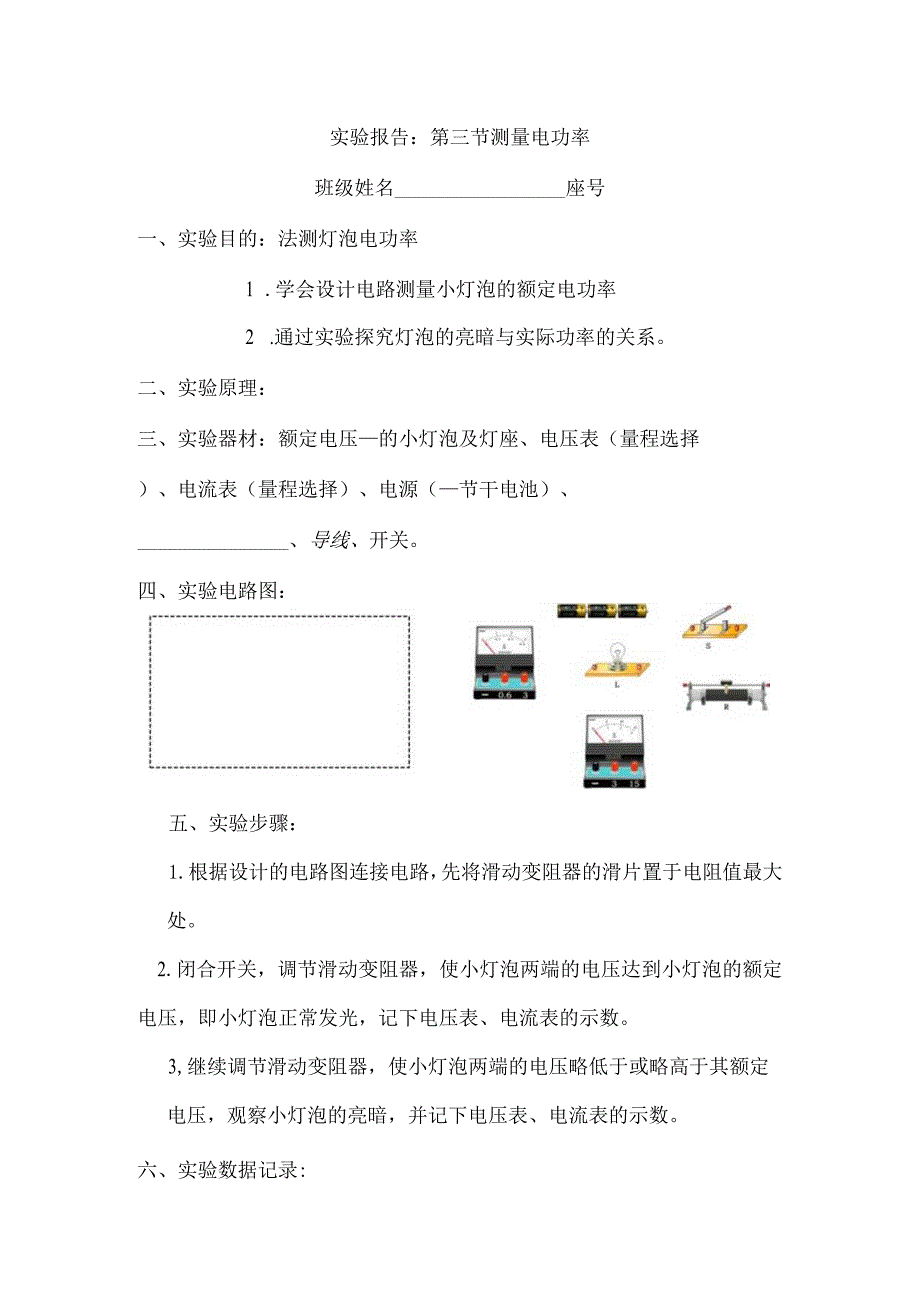

实验报告：第三节测量电功率班级姓名座号一、实验目的：法测灯泡电功率1 .学会设计电路测量小灯泡的额定电功率2 .通过实验探究灯泡的亮暗与实际功率的关系。二、实验原理：三、实验器材：额定电压的小灯泡及灯座、电压表（量程选择）、电流表（量程选择）、电源（节干电池）、导线、开关。四、实验电路图：五、实验步骤：1.根据设计的电路图连接电路，先将滑动变阻器的滑片置于电阻值最大处。2.闭合开关，调节滑动变阻器，使小灯泡两端的电压达到小灯泡的额定电压，即小灯泡正常发光，记下电压表、电流表的示数。3,继续调节滑动变阻器，使小灯泡两端的电压略低于或略高于其额定电压，观察小灯泡的亮暗，并记下电压表、电流表的示数。六、实验数据记录:2.5V3.8V七、实验结论:1.P额=W2.同种灯泡的亮暗取决于功率，功率越大，小灯泡越八、练习巩固1.在“测量小灯泡的电功率”的实验中，电源电压为3V,灯泡额定电压为2.5Vo请根据图20甲，将图20乙所示的实物电路用笔画线连接完整；在连接电路时开关应，滑动变阻器的滑片尸应置于（选填“左”或“右”）端。移动滑片R当电压表的示数为L5V时，电流表的示数如图20丙所示，其示数为A,小灯泡此时的电功率为W,要测量小灯泡的额定功率，需将滑片向（选填“左”或“右”）端移动，直到电压表的示数为2.5V。实验中小灯泡突然熄灭，电流表的示数为零，电压表的示数变大,电路中的故障可能是。
