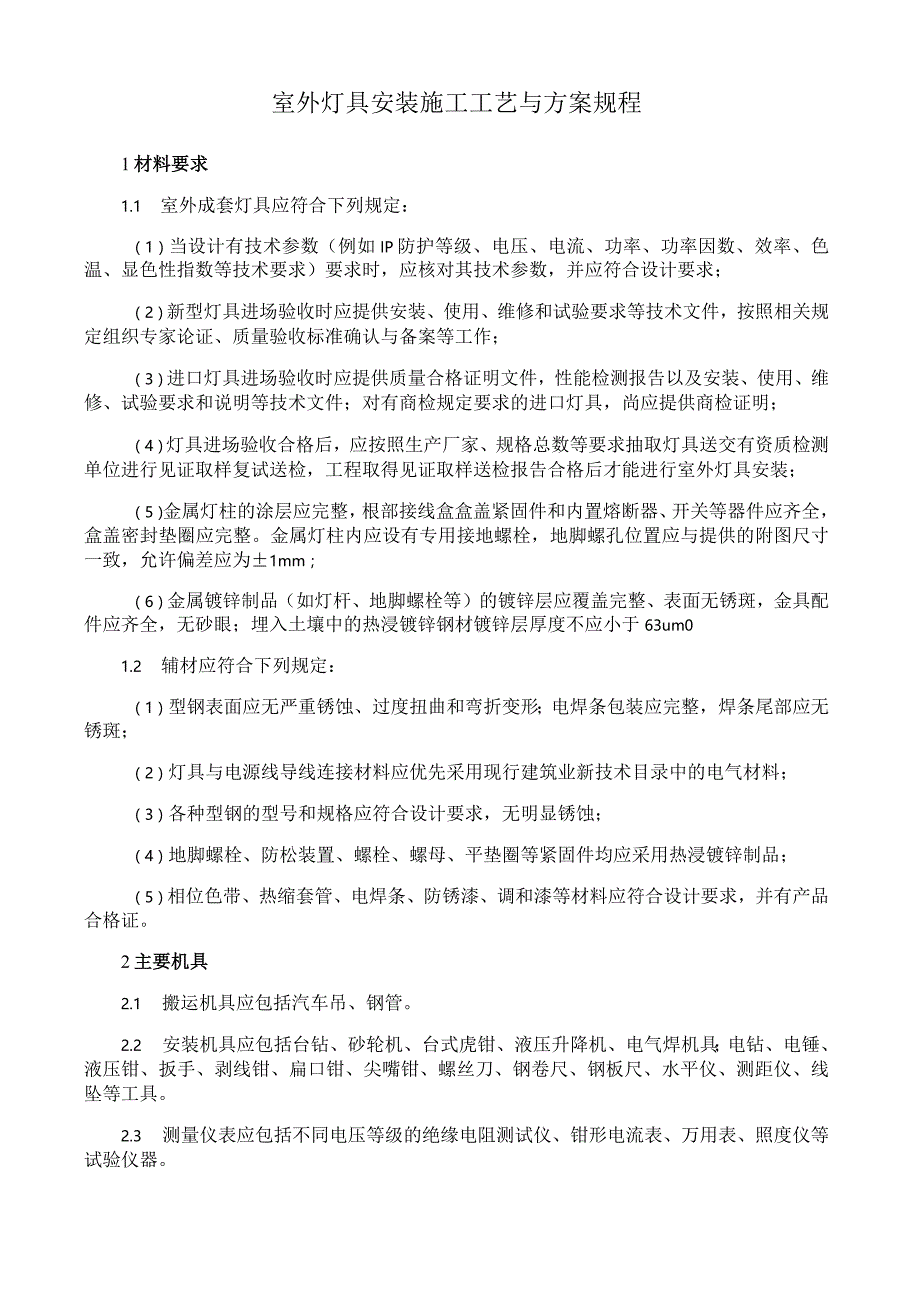

1、室外灯具安装施工工艺与方案规程1材料要求1.1 室外成套灯具应符合下列规定：（1）当设计有技术参数（例如IP防护等级、电压、电流、功率、功率因数、效率、色温、显色性指数等技术要求）要求时，应核对其技术参数，并应符合设计要求；（2）新型灯具进场验收时应提供安装、使用、维修和试验要求等技术文件，按照相关规定组织专家论证、质量验收标准确认与备案等工作；（3）进口灯具进场验收时应提供质量合格证明文件，性能检测报告以及安装、使用、维修、试验要求和说明等技术文件；对有商检规定要求的进口灯具，尚应提供商检证明；（4）灯具进场验收合格后，应按照生产厂家、规格总数等要求抽取灯具送交有资质检测单位进行见证取样复试
2、送检，工程取得见证取样送检报告合格后才能进行室外灯具安装；（5）金属灯柱的涂层应完整，根部接线盒盒盖紧固件和内置熔断器、开关等器件应齐全，盒盖密封垫圈应完整。金属灯柱内应设有专用接地螺栓，地脚螺孔位置应与提供的附图尺寸一致，允许偏差应为1mm；（6）金属镀锌制品（如灯杆、地脚螺栓等）的镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼；埋入土壤中的热浸镀锌钢材镀锌层厚度不应小于63um01.2 辅材应符合下列规定：（1）型钢表面应无严重锈蚀、过度扭曲和弯折变形；电焊条包装应完整，焊条尾部应无锈斑；（2）灯具与电源线导线连接材料应优先采用现行建筑业新技术目录中的电气材料；（3）各种型钢的型号和
3、规格应符合设计要求，无明显锈蚀；（4）地脚螺栓、防松装置、螺栓、螺母、平垫圈等紧固件均应采用热浸镀锌制品；（5）相位色带、热缩套管、电焊条、防锈漆、调和漆等材料应符合设计要求，并有产品合格证。2主要机具2.1 搬运机具应包括汽车吊、钢管。2.2 安装机具应包括台钻、砂轮机、台式虎钳、液压升降机、电气焊机具；电钻、电锤、液压钳、扳手、剥线钳、扁口钳、尖嘴钳、螺丝刀、钢卷尺、钢板尺、水平仪、测距仪、线坠等工具。2.3 测量仪表应包括不同电压等级的绝缘电阻测试仪、钳形电流表、万用表、照度仪等试验仪器。3作业条件1.2 1设计文件及技术资料齐全完整、核对无误。3.2 进场及安装位置通道畅通，场地整洁，

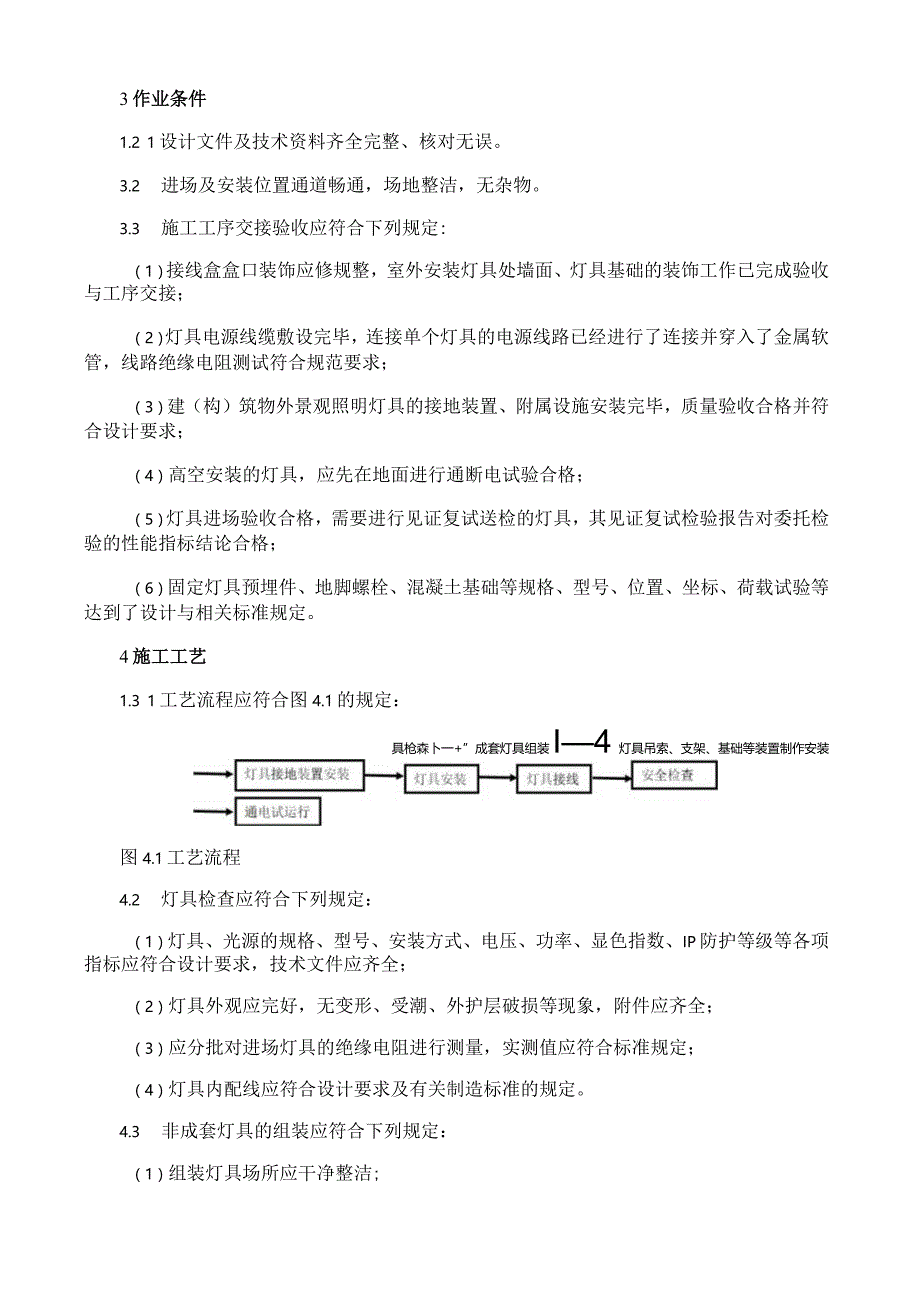

4、无杂物。3.3 施工工序交接验收应符合下列规定:（1）接线盒盒口装饰应修规整，室外安装灯具处墙面、灯具基础的装饰工作已完成验收与工序交接；（2）灯具电源线缆敷设完毕，连接单个灯具的电源线路已经进行了连接并穿入了金属软管，线路绝缘电阻测试符合规范要求；（3）建（构）筑物外景观照明灯具的接地装置、附属设施安装完毕，质量验收合格并符合设计要求；（4）高空安装的灯具，应先在地面进行通断电试验合格；（5）灯具进场验收合格，需要进行见证复试送检的灯具，其见证复试检验报告对委托检验的性能指标结论合格；（6）固定灯具预埋件、地脚螺栓、混凝土基础等规格、型号、位置、坐标、荷载试验等达到了设计与相关标准规定。4施
5、工工艺1.3 1工艺流程应符合图4.1的规定：具枪森卜一+”成套灯具组装I4灯具吊索、支架、基础等装置制作安装图4.1工艺流程4.2 灯具检查应符合下列规定：（1）灯具、光源的规格、型号、安装方式、电压、功率、显色指数、IP防护等级等各项指标应符合设计要求，技术文件应齐全；（2）灯具外观应完好，无变形、受潮、外护层破损等现象，附件应齐全；（3）应分批对进场灯具的绝缘电阻进行测量，实测值应符合标准规定；（4）灯具内配线应符合设计要求及有关制造标准的规定。4.3 非成套灯具的组装应符合下列规定：（1）组装灯具场所应干净整洁;（2）参照灯具的安装说明将相关组件连成一体;（3）应采用线卡或尼龙扎带分回

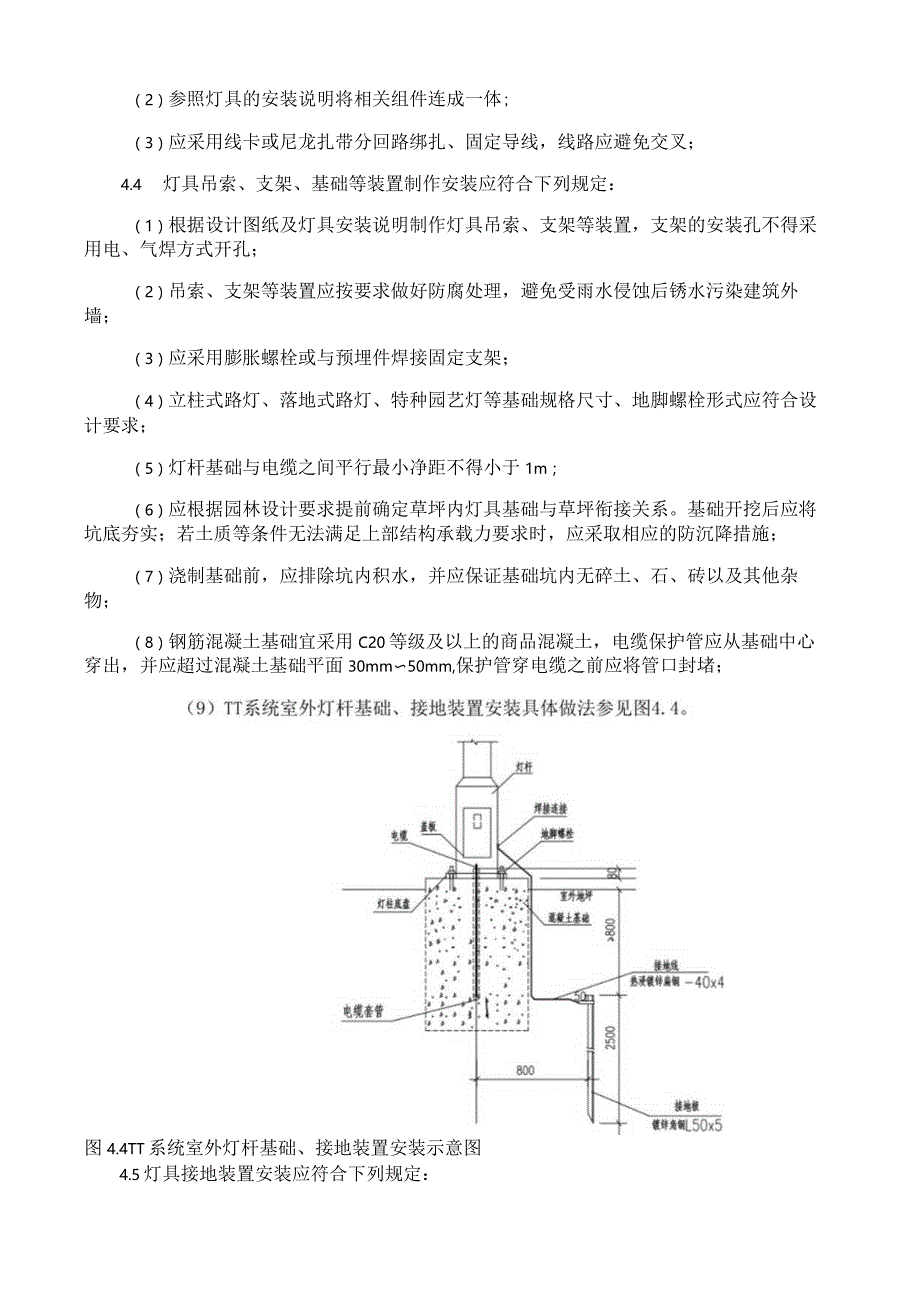

6、路绑扎、固定导线，线路应避免交叉；4.4 灯具吊索、支架、基础等装置制作安装应符合下列规定：（1）根据设计图纸及灯具安装说明制作灯具吊索、支架等装置，支架的安装孔不得采用电、气焊方式开孔；（2）吊索、支架等装置应按要求做好防腐处理，避免受雨水侵蚀后锈水污染建筑外墙；（3）应采用膨胀螺栓或与预埋件焊接固定支架；（4）立柱式路灯、落地式路灯、特种园艺灯等基础规格尺寸、地脚螺栓形式应符合设计要求；（5）灯杆基础与电缆之间平行最小净距不得小于1m；（6）应根据园林设计要求提前确定草坪内灯具基础与草坪衔接关系。基础开挖后应将坑底夯实；若土质等条件无法满足上部结构承载力要求时，应采取相应的防沉降措施；（7
7、）浇制基础前，应排除坑内积水，并应保证基础坑内无碎土、石、砖以及其他杂物；（8）钢筋混凝土基础宜采用C20等级及以上的商品混凝土，电缆保护管应从基础中心穿出，并应超过混凝土基础平面30mm50mm,保护管穿电缆之前应将管口封堵；图4.4TT系统室外灯杆基础、接地装置安装示意图4.5灯具接地装置安装应符合下列规定：（1）垂直接地极采用钢管时，应采用壁厚4.5mm,内径不小于40mm；采用角钢时，应采用不小于50mmX50mmX5mm；采用圆钢时，应采用直径不小于20mm；垂直接地极每根长度不小于2.5m,极间距离不宜小于其长度的2倍，接地体顶端距地面不应小于0.6m；（2）水平接地体埋深不小于0
8、.6m,采用扁钢时，不应小于30mmX4mm,采用圆钢时直径不应小于IOmIn；（3）接地体（线）的连接应采用搭接焊，焊接应牢固无虚焊；接至电气设备上的接地线，应采用热镀锌螺栓连接；对有色金属接地线不能采用钎焊时，可用螺栓连接、压接、热剂焊等方式连接；（4）接地体（线）及接地卡子、螺栓等金属件应热镀锌，焊接处应做防腐处理，在有腐蚀性的土壤中，应适当加大接地体（线）的截面积；（5）接地装置搭接焊应符合下列规定：1）扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；2）圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；3）圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；4）扁钢与钢管，
9、扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5）除埋设在混凝土中的焊接接头外，焊点应采取防腐措施。（6）施工完成后应进行接地电阻测试。4.6灯具安装应符合下列规定：（1）各类灯具的适用场所和安装方法，应参考生产厂家提供的安装示意图和说明书进行安装；（2）外墙、屋面、室外设施设备安装灯具应符合下列规定：1）建筑外墙、屋面等保温、装饰面层表面安装灯具，灯具、附件、管路应与主体结构可靠固定；2）室外设施设备安装灯具，灯具、附件、管路应与承重结构部件可靠固定；3）室外灯具、电线导管进出线口，应做防水密封处理。（3）成排安装的灯具中心线偏差不应大于5mm；（4）室外作业场地根
10、据不同条件，宜采取下列方式安装灯具：1）室外场地、场所设置的灯具，应充分利用建筑物或其附近建筑物、构筑物的平台等条件安装；2）有顶棚或有柱的场所，宜在顶棚下或柱子上安装灯具；3）灯具镇流器等发热部件应避开易燃物品。（5）庭院灯安装应符合下列规定：D灯具的基础应高于地面，灯具与基础应固定牢靠；落地式灯具底座与基础应吻合，预埋地脚螺栓位置准确，螺纹完整无损伤；2）在人行道等人员来往密集场所安装的落地式灯具，当无围栏防护时，灯具距地面高度应大于2.5m；3）落地式灯具预埋电源接线盒宜位于灯具底座基础内；4）灯具地脚螺栓连接牢固，平垫圈及弹簧、地脚螺栓备垫圈齐全；5）灯具内留线的长度应适宜，多股软线线
11、头应搪锡,接线压接牢固可靠；灯具的电气保护装置应可靠，规格与灯具相适配；6）灯具金属立柱及其他外露可导电部分，供电为TN系统，应与保护接地导体（PE）可靠连接；7）灯具的接线盒盖防水密封垫完整，上紧紧固螺钉时应注意对角上紧，保证盖板受力均匀；8）金属灯具防腐应完好，金属防腐损伤处应采取防腐处理。（6）建筑物附属灯具的安装应符合下列规定：D建筑物顶部附属灯具管路按明管敷设。管路间、管路与灯头盒间螺纹连接，金属导管及附属灯具的构架、钢索等外露可导电部分接地可靠；2）垂直安装建筑物附属灯具若为管线暗埋墙上固定应根据情况利用脚手架或外墙悬挂吊篮施工；3）墙上固定灯具可采用打膨胀栓塞螺钉固定方式，不得采
12、用木楔。（7）建筑物外墙投光灯的安装应符合下列规定：1）将灯具用镀锌螺栓固定在安装支架上，螺栓应加平垫及弹簧垫圈紧固；2）从电源接线盒中引电源线至灯具接线盒，电源线应穿可弯曲金属导管保护；3）投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。（8）航空障碍标志灯安装应符合下列规定：1）在外墙施工阶段就应考虑是否设置有便于维修和更换光源的措施如爬梯等；2）预埋管线在穿线后应做好防水措施，避免管内积水；3）灯具固定可采用打膨胀栓塞螺钉固定或用镀锌螺栓固定在专用金属构架上；4）当灯具在烟囱顶上装设时，安装在低于烟囱口1.5m3m的部位且呈正三角形水平排列；5）屋顶安装航空障碍灯当需要设置
13、接闪器时，其接闪器应与屋面的接闪器可靠连接；6）航空障碍标志灯安装灯具的金属构架应接地可靠。4.7灯具接线应符合下列规定：（1）埋地灯的接线盒应采用防护等级为IPX7的防水接线盒，盒内绝缘导线接头应做防水绝缘处理；（2）庭院灯、建筑物附属路灯安装灯具接线盒应采用防护等级不小于IPX5的防水接线盒，盒盖防水密封垫应齐全、完整；（3）截面积6mm2及以下铜芯导线间的连接应采用导线连接器或缠绕搪锡连接；（4）导线连接器应符合现行国家标准家用和类似用途低压电路用的连接器件GB13140的相关规定，并应符合下列规定：1）导线连接器应与导线截面相匹配；2）单芯导线与多芯软导线连接时，多芯软导线宜搪锡处理；
14、3）与导线连接后不应明露线芯；4）采用机械压紧方式制作导线接头时，应使用确保压接力的专用工具；5）多尘场所的导线连接应选用IP5X及以上的防护等级连接器；潮湿场所的导线连接应选用IPX5及以上的防护等级连接器。（5）导线采用缠绕搪锡连接时，连接头缠绕搪锡后应采取可靠绝缘措施。4.8安全检查应符合下列规定：（1）灯具安装完毕后应进行绝缘测试，配电线路线间和线对地间的绝缘电阻测试电压及绝缘电阻值应符合本规程第7.4.3的规定；（2）灯具安装完毕后，低压成套配电柜、箱内末端用电回路中，所设过电流保护电器兼作故障防护时，应在回路末端测量接地故障回路阻抗，且回路阻抗应合格；（3）设有剩余电流保护器的照明
15、回路，剩余电流动作保护器（RCD）应在施加额定剩余动作电流（I11）的情况下测试动作时间，且测试值应符合设计要求；（4）试验合格并经接线检查合格后，方可进行通电式运行。4.9通电试运行应符合下列规定：（1）室外照明灯具的端电压不宜大于其额定电压的105%,亦不宜低于其额定电压的下列数值：一般工作场地宜为95%；远离供电电源的场地，难以满足时，可为90%；（2）通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；（3）开关与灯具控制顺序是否对应，如发现问题应立即断电，查出原因并修复。5质量标准5.1 主控项目应符合下列规定：（1）I类灯具外露可导电部分与保护接地导体（PE）可靠连接，连接处应设置接地标识；（2）高压钠灯、金属卤化物灯光源及附件应与镇流器、触发器和限流器配套使用，触发器与灯具本体的距离应符合产品技术文件的要求；电源线应经接线柱连接，不应使电源线靠近灯具表面；（3）安装在人行道等人员来往密集场所的落地式灯具景观照明灯具，当无围栏防护时，灯具距地面高度应大于2.5m,金属构架及金属保护管应分别与保护导体采用焊接或螺栓连接，连接处应设置接地标识；（4）落地式安装的太阳能灯具与基础固定应可靠，地脚螺栓有防松措施，灯具接线盒盖的防水密封垫应齐全、完整；灯
