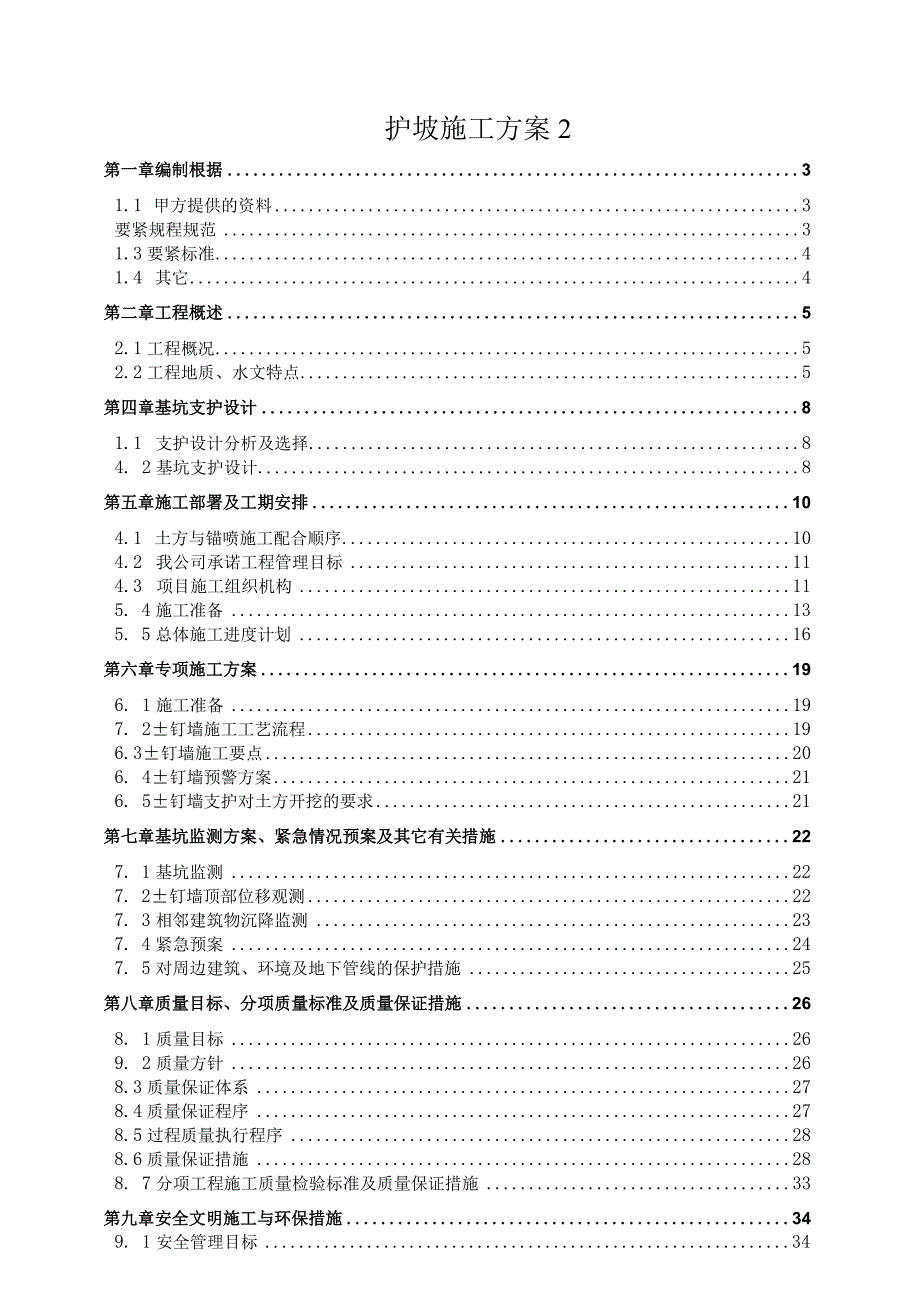

1、护坡施工方案2第一章编制根据31.1 甲方提供的资料3要紧规程规范31.3要紧标准41.4 其它4第二章工程概述52.1工程概况52.2工程地质、水文特点5第四章基坑支护设计81.1 支护设计分析及选择84. 2基坑支护设计8第五章施工部署及工期安排104.1 土方与锚喷施工配合顺序104.2 我公司承诺工程管理目标114.3 项目施工组织机构115. 4施工准备135. 5总体施工进度计划16第六章专项施工方案196. 1施工准备197. 2钉墙施工工艺流程196.3钉墙施工要点206. 4钉墙预警方案216. 5钉墙支护对土方开挖的要求21第七章基坑监测方案、紧急情况预案及其它有关措施22

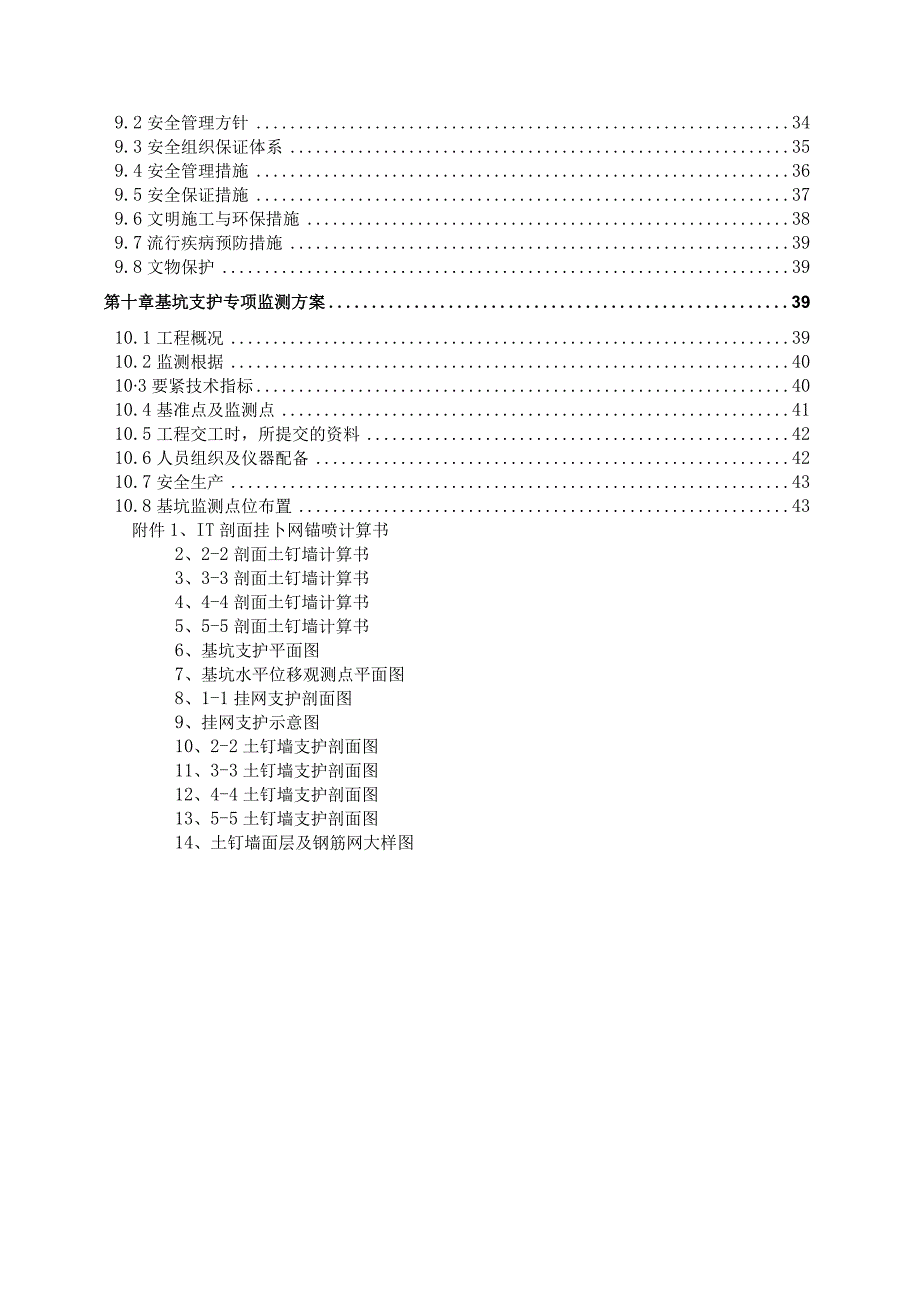

2、7. 1基坑监测227. 2钉墙顶部位移观测227. 3相邻建筑物沉降监测237. 4紧急预案247. 5对周边建筑、环境及地下管线的保护措施25第八章质量目标、分项质量标准及质量保证措施268. 1质量目标269. 2质量方针268.3质量保证体系278.4质量保证程序278.5过程质量执行程序288.6质量保证措施288. 7分项工程施工质量检验标准及质量保证措施33第九章安全文明施工与环保措施349. 1安全管理目标349.2安全管理方针349.3安全组织保证体系359.4安全管理措施369.5安全保证措施379.6文明施工与环保措施389.7流行疾病预防措施399.8文物保护39第十章
3、基坑支护专项监测方案3910.1工程概况3910.2监测根据40103要紧技术指标4010.4基准点及监测点4110.5工程交工时，所提交的资料4210.6人员组织及仪器配备4210.7安全生产4310.8基坑监测点位布置43附件1、IT剖面挂卜网锚喷计算书2、2-2剖面土钉墙计算书3、3-3剖面土钉墙计算书4、4-4剖面土钉墙计算书5、5-5剖面土钉墙计算书6、基坑支护平面图7、基坑水平位移观测点平面图8、1-1挂网支护剖面图9、挂网支护示意图10、2-2土钉墙支护剖面图11、3-3土钉墙支护剖面图12、4-4土钉墙支护剖面图13、5-5土钉墙支护剖面图14、土钉墙面层及钢筋网大样图第一章编

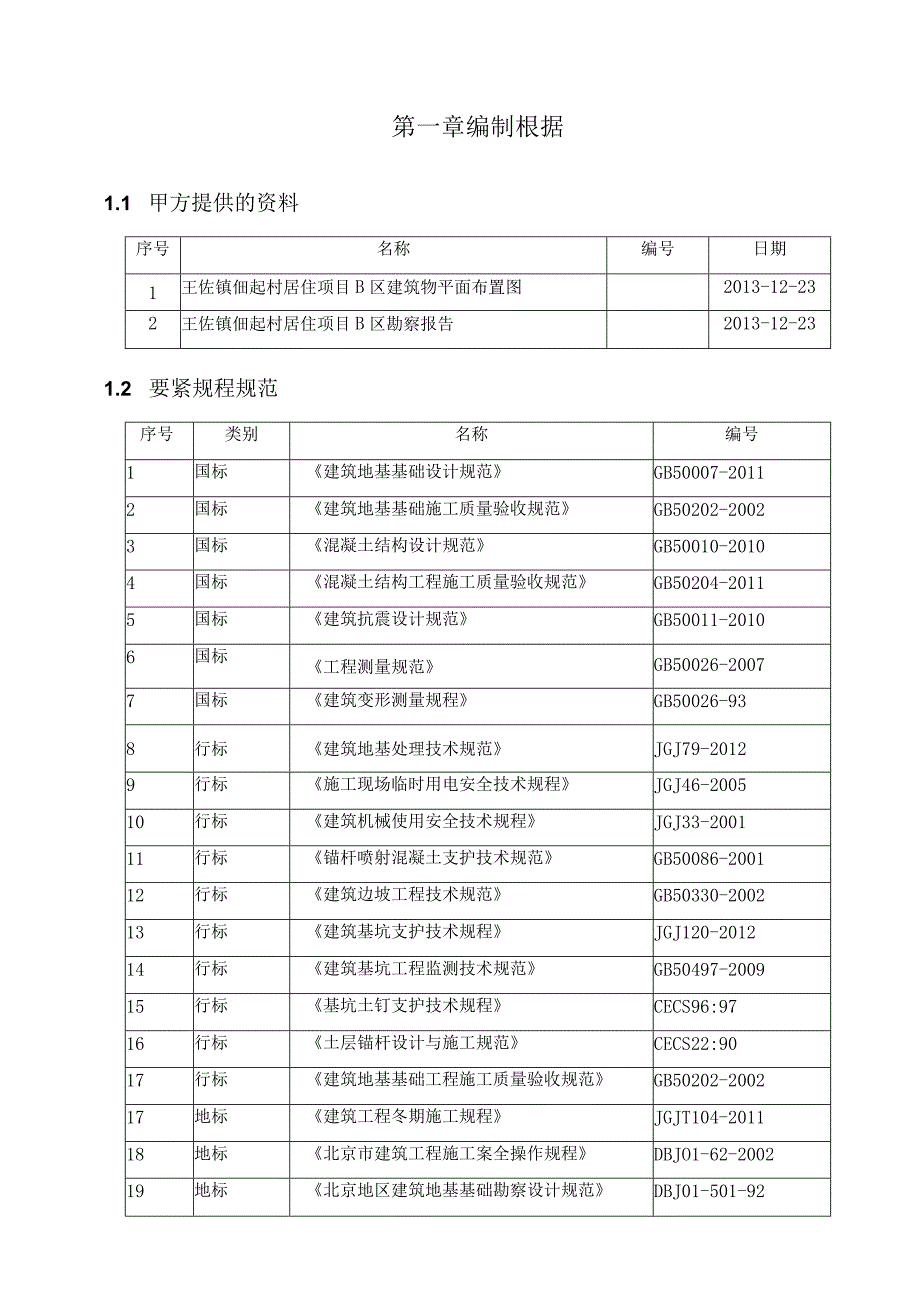

4、制根据1.1 甲方提供的资料序号名称编号日期1王佐镇佃起村居住项目B区建筑物平面布置图2013-12-232王佐镇佃起村居住项目B区勘察报告2013-12-231.2 要紧规程规范序号类别名称编号1国标建筑地基基础设计规范GB50007-20112国标建筑地基基础施工质量验收规范GB50202-20023国标混凝土结构设计规范GB50010-20104国标混凝土结构工程施工质量验收规范GB50204-20115国标建筑抗震设计规范GB50011-20106国标工程测量规范GB50026-20077国标建筑变形测量规程GB50026-938行标建筑地基处理技术规范JGJ79-20129行标施工现
5、场临时用电安全技术规程JGJ46-200510行标建筑机械使用安全技术规程JGJ33-200111行标锚杆喷射混凝土支护技术规范GB50086-200112行标建筑边坡工程技术规范GB50330-200213行标建筑基坑支护技术规程JGJ120-201214行标建筑基坑工程监测技术规范GB50497-200915行标基坑土钉支护技术规程CECS96:9716行标土层锚杆设计与施工规范CECS22:9017行标建筑地基基础工程施工质量验收规范GB50202-200217地标建筑工程冬期施工规程JGJT104-201118地标北京市建筑工程施工案全操作规程DBJO1-62-200219地标北京地区
6、建筑地基基础勘察设计规范DBJ01-501-9220地标建筑工程资料管理规程DBJ01-51-20031.3要紧标准序号类别名称编号1国标建筑工程施工质量统一标准GBT50375-20062国标混凝土质量操纵标准GB50164-20113地标建筑施工安全检查标准JGJ59-20111.4其它序号类别名称编号1企业公司质量管理手册2企业公司环境管理手册3企业公司职业与健康管理手册4现场周边环境的实地踏勘第二章工程概述2.1 工程概况本项目建设场地位于北京市丰台区王佐镇佃起村，长青路以南。根据北京市勘察设计研究院有限公司提供的勘察报告，由北京维拓时代建筑设计有限公司王佐镇佃起村居住项目B区设计施工
7、图，基坑安全等级：三级；0.00标高为53.00m,自然地坪标高与设计标高为T.5m。根据目前设计单位提供的设计资料，本工程拟建建筑物的设计条件可参见下表：拟建建筑物设计条件一览表建筑物名称地上/地下层数结构型式基础型式基础埋深0.00标高BI2#B20#46FB2F（局部地下1层）框架结构筏形基础7.31m52.40m纯地下车库0F/B1F10.06m53.00m2.2 工程地质、水文特点一、拟建场地工程地质条件地层土质概述根据现场勘察及室内土工试验成果，岩土层划分为人工堆积层、新近沉积层、第四纪沉积层及古近纪沉积岩层四大类，并根据各岩土层岩性及工程性质指标进一步划分为5个大层及亚层，现分述
8、如下：表层为人工堆积之通常厚度为0.60-3.50m的粘质粉土素填土、粉质粘土素填土层及房渣土I层。人工堆积层下列为新近沉积之粉质粘土、粘质粉土层及重粉质粘土、粘土1层。新近沉积层下列为第四纪沉积的粉质粘土、粘质粉土层及粘质粉土、砂质粉土I层；碎石层及粉质粘土、粘质粉土I层。第四纪沉积层下列为古近纪沉积全风化页岩层。土的腐蚀性评价本工程勘察对钻孔中采取的4份浅层土样进行了土的易溶盐含量试验（试验成果详见“土的易溶盐分析报告”），根据试验成果，根据岩土工程勘察规范（GB50021-2001,2009年版）的有关规定判定：拟建场地内浅层土对混凝土结构及钢筋混凝土结构中钢筋的腐蚀性等级均为微腐蚀性。
9、类型为层间水，具承压性，含水层为粘质粉土、砂质粉土I层及碎石层。二、拟建场区地下水条件勘察期间实测地下水位本场地岩土工程勘察期间（2013年7月上旬）于钻孔中量测到1层地下水,现场实测的稳固水位标高为44.9446.59m（埋深为4505.80）,地下水另外，根据周边已有工程资料，浅部粉质粘土、粘质粉土层中具有赋存地下水的条件，其地下水类型为潜水，本次勘察期间未揭示。地下水腐蚀性评价本次钻探期间于742*及79,钻孔分别采取上述层间水试样各1件（共3件）,并进行了水质分析试验（试验成果详见所附“水质分析报告”）。根据本次试验成果及周边已有资料，根据岩土工程勘察规范（GB50021-2001,2
10、009年版）中的有关标准按不利原则评价：拟建场地上述层间水水质对混凝土结构具有微腐蚀性；在干湿交替的条件下，对钢筋混凝土结构中钢筋具有弱腐蚀性。另外，根据周边已有工程资料，浅部粉质粘土、粘质粉土层中通常会赋存潜水，且水质对混凝土结构具有弱腐蚀性，在干湿交替条件下，对钢筋混凝土结构中的钢筋具有弱腐蚀性。抗浮设防设计水位建议综合考虑区域水文地质条件及本工程场区历年最高水位、现状实测水位，结合目前的设计条件，建议本工程的建筑抗浮设计水位可按标高51.40m考虑。三、场地的建筑抗震设计基本条件地震影响基本参数根据中国地震动参数区划图(GB18306-2001)之附录A(“中国地震动峰值加速度区划图”)
11、，拟建场地的地震动峰值加速度为020g,又据该区划图之附录D,该地震动峰值加速度所对应的地震基本烈度为VIIl度，相应设防水准为50年超越概率10%o根据建筑抗震设计规范(GB50011-2010),拟建场区抗震设防烈度为8度，设计基本地震加速度值为0.20g,设计地震分组为第一组。场地类别本次勘察期间于14%81钻孔中分别使用单孔法进行了岩土层剪切波速测试(测试成果详见“钻孔波速测试成果”)。根据本次波速测试结果并参照周边已有资料，根据建筑抗震设计规范(GB50011-2010)之有关规定计算得出拟建场地自然地面下20.OOm深度范围内的土层等效剪切波速(曝)为245252ms;场地覆盖层厚
12、度大于3m且小于50m的界限值。由前述两项条件判定拟建场地建筑的场地类别为1类。地震液化判别根据本次勘察所揭示的地层资料、试验及原位测试数据，并参照周边已有资料，根据建筑抗震设计规范(GB500112010)之有关规定综合判别：当地震烈度为8度且地下水位(d)按历年最高水位考虑时，本场地20m深度范围内天然沉积的土层不可能发生地震液化。建筑抗震地段类别划分根据建筑抗震设计规范(GB500112010)有关规定判定，拟建场地为对建筑抗震的通常地段。第四章基坑支护设计4.1 支护设计分析及选择考虑到本工程基坑支护安全等级为三级，由于地下水位较浅，大部分为粘土层，粘聚力较大。结合现场实际情况，可采取
13、如下边坡支护方案：浅基坑使用挂网锚喷支护方式L0.4放坡，设置摩擦钉支护体系；深基坑使用挂网锚喷支护方式L0.3放坡，普通土钉墙支护体系。4. 2基坑支护设计1、计算说明根据施工需要，均取坡顶荷载为20Kpa,能够满足常规重量车辆行走（距离开挖线2米以外）；关于水泥、钢筋、碎车、吊车等超重型车辆，距开挖上口五米以外行驶；关于固定堆载，距基坑开挖上口2米以内不得堆载，2米外不得大于设计荷载。以保证基坑安全。2、支护设计结果：深度小于5.OnI挂网锚喷1-1剖面:序号类另U设计数值1坡顶荷载取值20kPa2土钉墙坡度1：0.43面层钢板网40mm*60mm钢板网60.184土钉114摩擦土钉5碎面
14、层厚度305Onlnb强度C206面层很配合比水泥：砂：石二约1:2:27肥槽宽度800mm挂40mm*60mm钢板网锚喷，使用C20现场拌制混凝土，碎石粒径0.5T.0mm,厚度通常为4-6cm。用14螺纹钢制成T字形摩擦锚杆，T字头长O.30m,摩擦锚杆长0.5m,与中6.5U形环共同压住钢板网，钢板网与土面垫高保护层2cm,T字形摩擦锚杆在设置三道，水平间距L50m,竖向间距L50m,呈梅花型布置。锚喷面深入基坑底，外沿坡面800nm,抹平作为散水面，并及时在坡顶施工硬化面，硬化厚度不应小于IOCn1。深度大于5.Om的土钉墙锚喷序号类另U设计数值1坡顶荷载取值20kPa2土钉墙坡度1：0.33面层钢筋0
