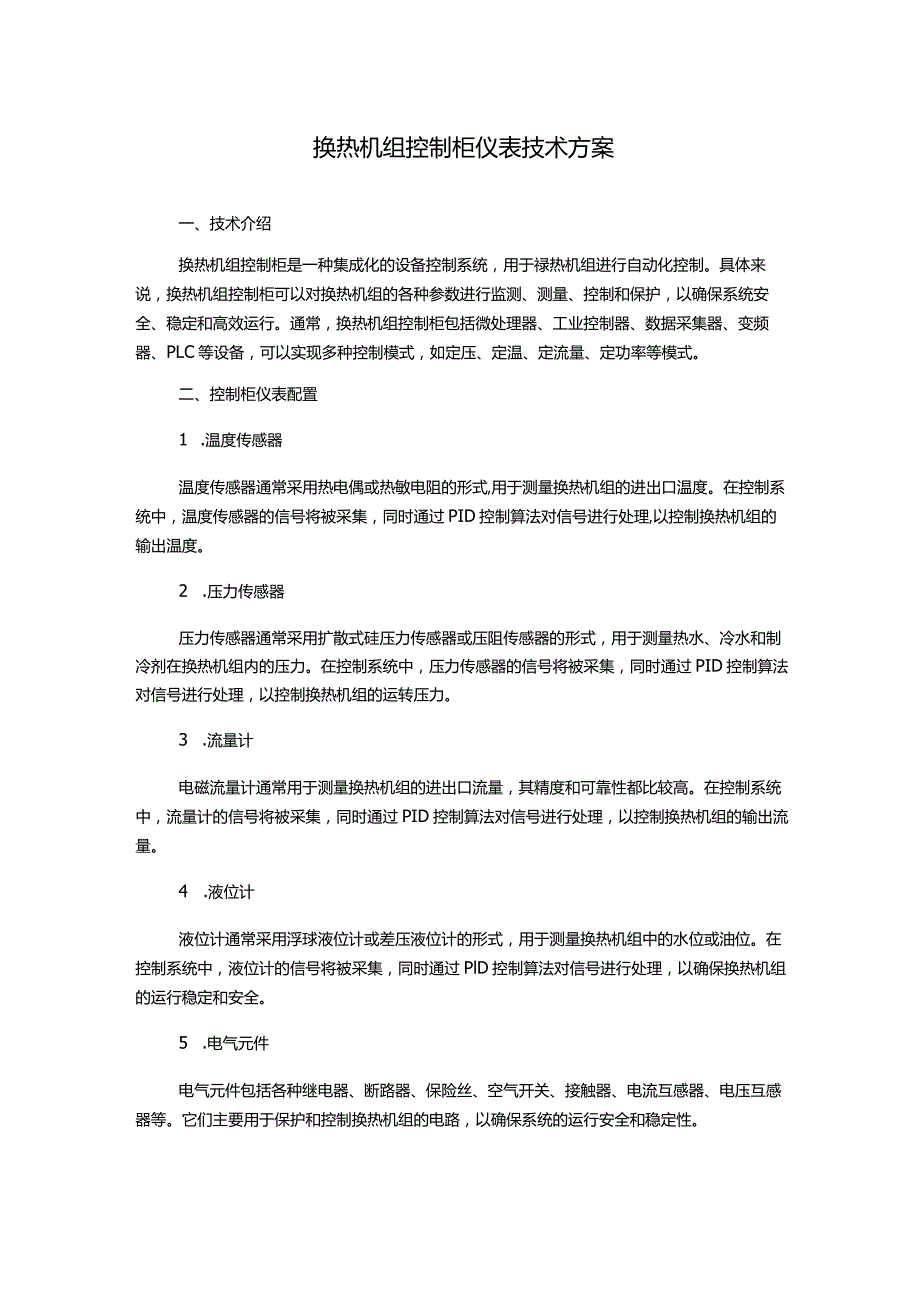

1、换热机组控制柜仪表技术方案一、技术介绍换热机组控制柜是一种集成化的设备控制系统，用于禄热机组进行自动化控制。具体来说，换热机组控制柜可以对换热机组的各种参数进行监测、测量、控制和保护，以确保系统安全、稳定和高效运行。通常，换热机组控制柜包括微处理器、工业控制器、数据采集器、变频器、PLC等设备，可以实现多种控制模式，如定压、定温、定流量、定功率等模式。二、控制柜仪表配置1 .温度传感器温度传感器通常采用热电偶或热敏电阻的形式,用于测量换热机组的进出口温度。在控制系统中，温度传感器的信号将被采集，同时通过PID控制算法对信号进行处理,以控制换热机组的输出温度。2 .压力传感器压力传感器通常采用扩
2、散式硅压力传感器或压阻传感器的形式，用于测量热水、冷水和制冷剂在换热机组内的压力。在控制系统中，压力传感器的信号将被采集，同时通过PID控制算法对信号进行处理，以控制换热机组的运转压力。3 .流量计电磁流量计通常用于测量换热机组的进出口流量，其精度和可靠性都比较高。在控制系统中，流量计的信号将被采集，同时通过PID控制算法对信号进行处理，以控制换热机组的输出流量。4 .液位计液位计通常采用浮球液位计或差压液位计的形式，用于测量换热机组中的水位或油位。在控制系统中，液位计的信号将被采集，同时通过PlD控制算法对信号进行处理，以确保换热机组的运行稳定和安全。5 .电气元件电气元件包括各种继电器、断

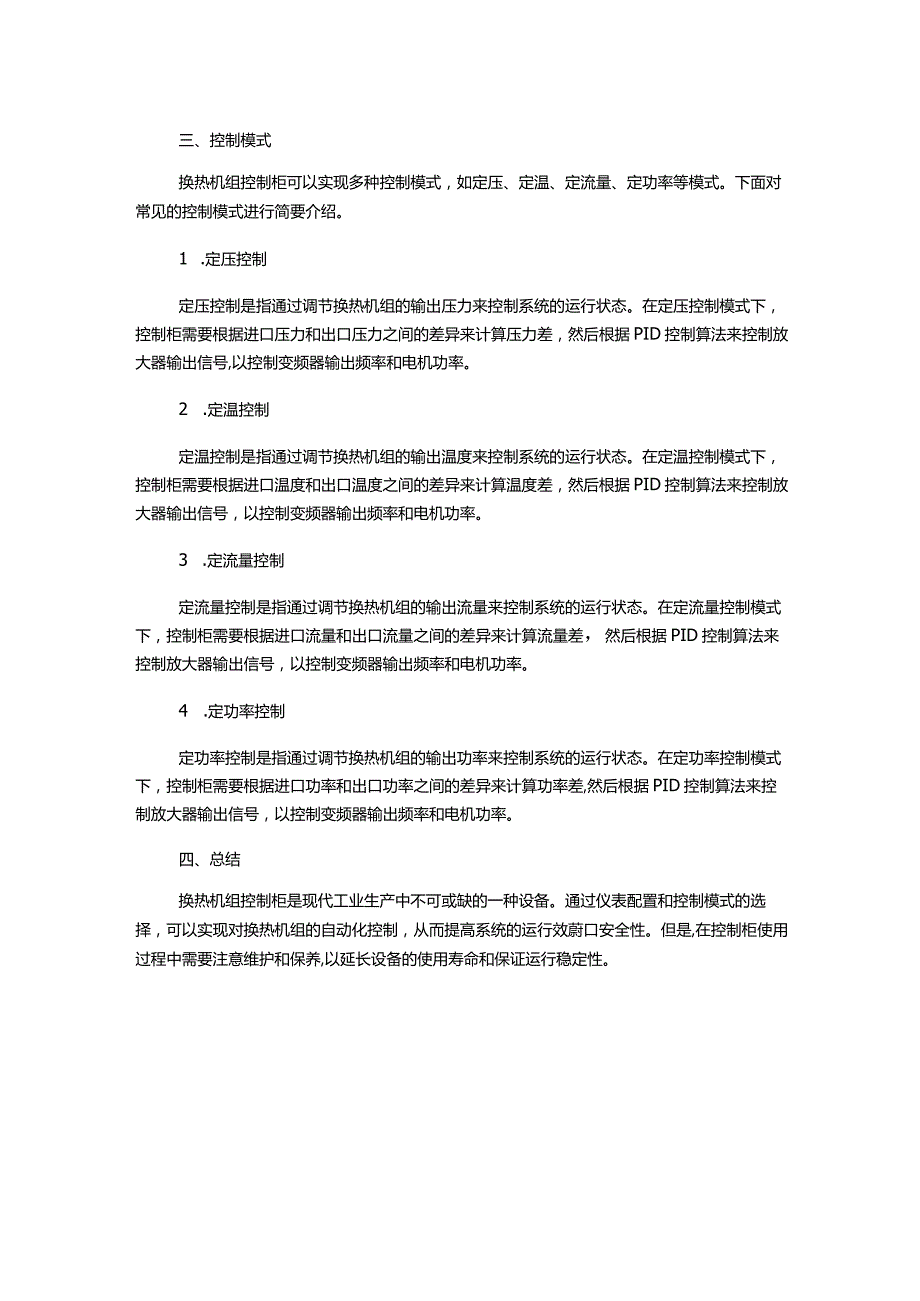

3、路器、保险丝、空气开关、接触器、电流互感器、电压互感器等。它们主要用于保护和控制换热机组的电路，以确保系统的运行安全和稳定性。三、控制模式换热机组控制柜可以实现多种控制模式，如定压、定温、定流量、定功率等模式。下面对常见的控制模式进行简要介绍。1 .定压控制定压控制是指通过调节换热机组的输出压力来控制系统的运行状态。在定压控制模式下，控制柜需要根据进口压力和出口压力之间的差异来计算压力差，然后根据PID控制算法来控制放大器输出信号,以控制变频器输出频率和电机功率。2 .定温控制定温控制是指通过调节换热机组的输出温度来控制系统的运行状态。在定温控制模式下，控制柜需要根据进口温度和出口温度之间的差
4、异来计算温度差，然后根据PID控制算法来控制放大器输出信号，以控制变频器输出频率和电机功率。3 .定流量控制定流量控制是指通过调节换热机组的输出流量来控制系统的运行状态。在定流量控制模式下，控制柜需要根据进口流量和出口流量之间的差异来计算流量差，然后根据PID控制算法来控制放大器输出信号，以控制变频器输出频率和电机功率。4 .定功率控制定功率控制是指通过调节换热机组的输出功率来控制系统的运行状态。在定功率控制模式下，控制柜需要根据进口功率和出口功率之间的差异来计算功率差,然后根据PID控制算法来控制放大器输出信号，以控制变频器输出频率和电机功率。四、总结换热机组控制柜是现代工业生产中不可或缺的一种设备。通过仪表配置和控制模式的选择，可以实现对换热机组的自动化控制，从而提高系统的运行效蔚口安全性。但是,在控制柜使用过程中需要注意维护和保养,以延长设备的使用寿命和保证运行稳定性。
