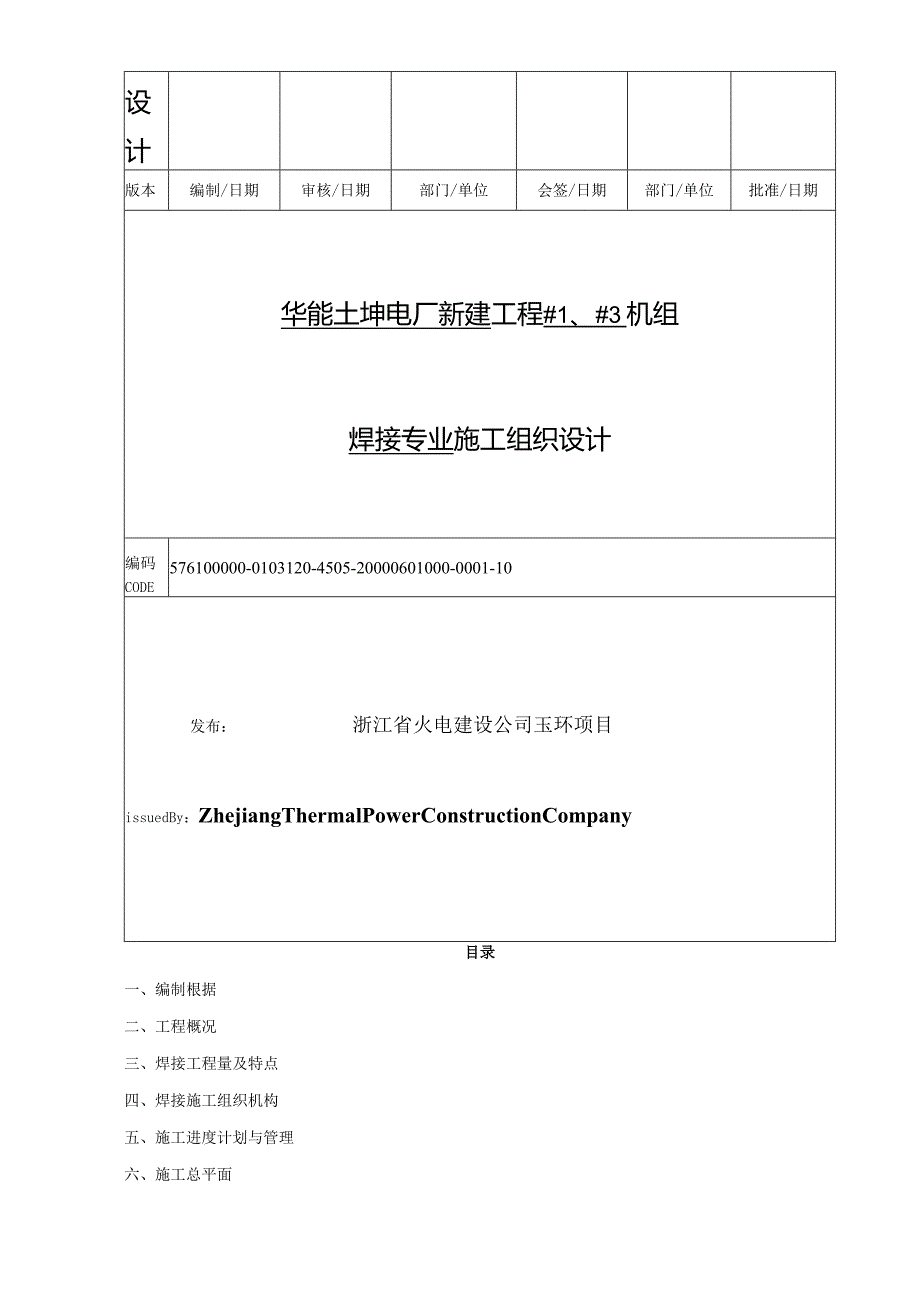

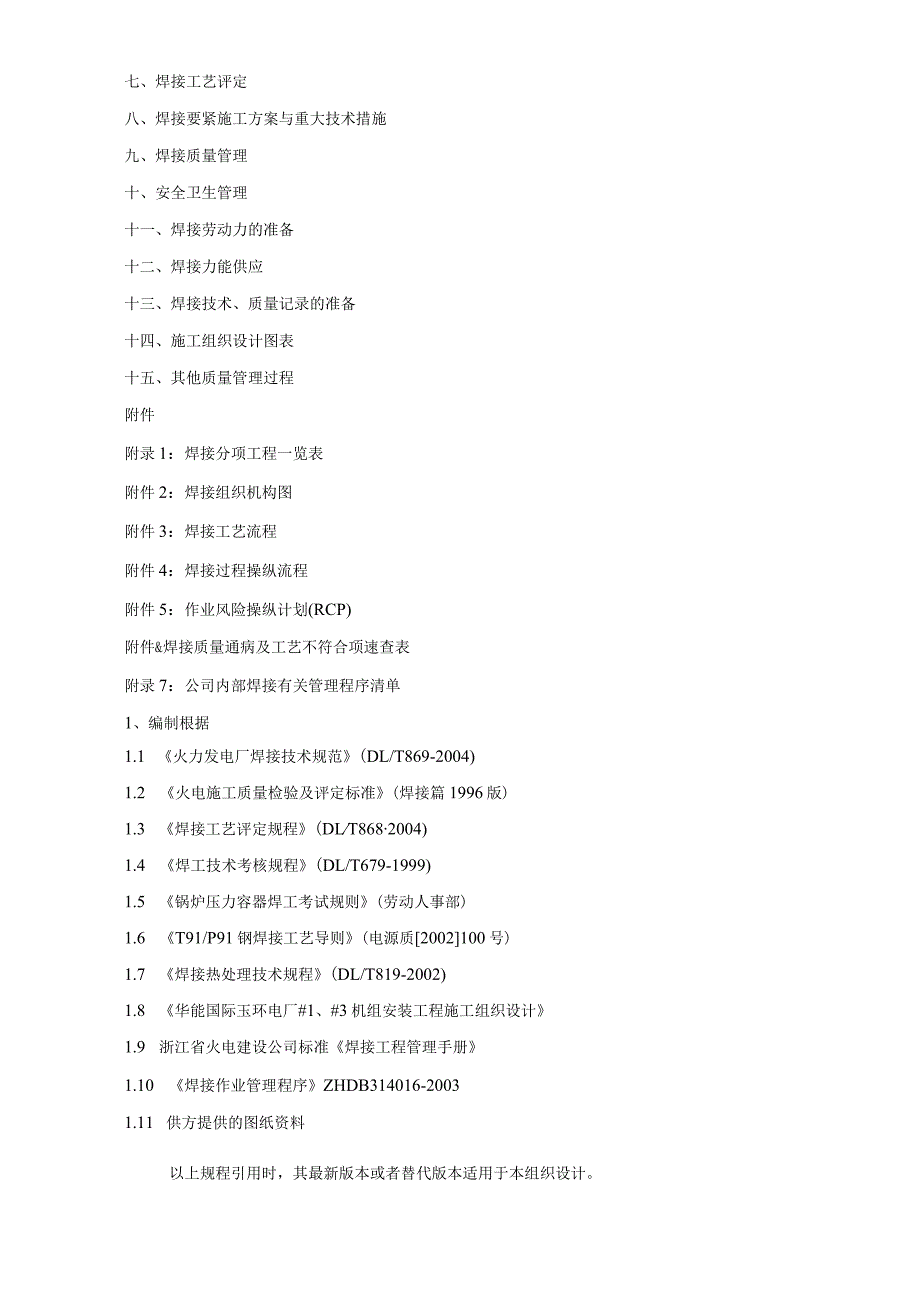

1、某电F新建工程机组焊接专业施工组织设计版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期华能土坤电厂新建工程#1、#3机组焊接专业施工组织设计编码CODE576100000-0103120-4505-20000601000-0001-10发布：浙江省火电建设公司玉环项目issuedBy：ZhejiangThermalPowerConstructionCompany目录一、编制根据二、工程概况三、焊接工程量及特点四、焊接施工组织机构五、施工进度计划与管理六、施工总平面七、焊接工艺评定八、焊接要紧施工方案与重大技术措施九、焊接质量管理十、安全卫生管理十一、焊接劳动力的准备十二、焊接力
2、能供应十三、焊接技术、质量记录的准备十四、施工组织设计图表十五、其他质量管理过程附件附录1：焊接分项工程一览表附件2：焊接组织机构图附件3：焊接工艺流程附件4：焊接过程操纵流程附件5：作业风险操纵计划(RCP)附件&焊接质量通病及工艺不符合项速查表附录7：公司内部焊接有关管理程序清单1、编制根据1.1 火力发电厂焊接技术规范(DL/T869-2004)1.2 火电施工质量检验及评定标准(焊接篇1996版)1.3 焊接工艺评定规程(DLT8682004)1.4 焊工技术考核规程(DL/T679-1999)1.5 锅炉压力容器焊工考试规则(劳动人事部)1.6 T91/P91钢焊接工艺导则(电源质2
3、002100号)1.7 焊接热处理技术规程(DL/T819-2002)1.8 华能国际玉环电厂#1、#3机组安装工程施工组织设计1.9 浙江省火电建设公司标准焊接工程管理手册1.10 焊接作业管理程序ZHDB314016-20031.11 供方提供的图纸资料以上规程引用时，其最新版本或者替代版本适用于本组织设计。2、工程概况华能玉环电厂4100OMW超超临界机组，锅炉由哈尔滨锅炉厂有限责任公司提供，由三菱重工业株式会社(MitsuibishiHeavyIndustriesC(KLtd)提供技术支持，为本工程设计的锅炉是超超临界变压运行直流锅炉，使用口型布置、单炉膛、改进型低Nc)XPM主燃烧器
4、与MACT型低NOX分级送风燃烧系统、反向双切园燃烧方式，炉膛使用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还使用烟气分配挡板、燃烧器摆动、喷水等方式。锅炉使用平衡通风、露天布置、固态排渣、全钢构架(大板梁顶标高：89000mm)s全悬吊结构，燃用神府东胜煤、晋北煤。锅炉要紧参数如下：项目单位BMCRBRL过热蒸汽出口压力Mpa(g)27.5626.25过热蒸汽出口温度605605再热器进口蒸汽压力Mpa(g)5.275.04再热器出口蒸汽压力Mpa(g)5.074.95再热器进口蒸汽温度359354再热器出口蒸汽温度603603省煤器进口给水温度2982
5、94由于锅炉的主汽与再热汽温度均在600C以上，对高温级过热器与再热器，使用适合高蒸汽参数的超超临界锅炉的高热强钢：25Cr20NiNb钢（HR3C）与改良型细晶粒18Cr级奥氏体钢（CodeCaSe2328）,主汽管道使用SA335P92。汽轮机由上海汽轮机有限公司与德国西门子联合设计制造。超超临界、一次中间再热、单轴、四缸四排汽、凝汽式、八级回热抽汽。发电机由上海发电机厂与西门子联合设计制造，水氢氢、无刷励磁汽轮发电机。发电机铭牌功率1000MW,额定电压27kV0定子线圈水冷却、转子线圈与定子铁芯氢气冷却。我公司承担本工程#6标段的建设任务（#1、#3机组安装工程）。3、焊接工程量及特点
6、1.1 主体工程焊接工程量华能玉环电厂4X1000MW超超临界机组，与常规机组相比，焊接工程量大大增加，其中每台锅炉受监焊口数约71000余只，约是普通常规600MW机组的2倍。由因此超超临界的机组，锅炉的压力与温度都比超临界机组有提高，因此使用了大量的新钢种。（1）锅炉受热面部件：如水冷壁管、省煤器管、过热器管、再热器管等。（2）工作温度大于与等于450C的高温金属部件：如主蒸汽管道、再热热段管道、过热器连通管、导汽管、过热器管、再热器管等。（3）工作温度150C450C的汽水管道及管件：如下降支管、汽水引出管、抽汽管道等。（4）工作压力大于1.6MPa的汽、水、油、气管道：如凝聚水管道、厂
7、用空气管道等。3. 2焊接工程特点3.1.1 焊接工作量多，部分焊口焊接难度大。特别是锅炉后炉膛焊接工作量大，焊口集中，焊接空间较小，焊接、返修难度大。焊接施工时需根据各安装工序的施工合理安排。332材质覆盖面广母材使用了进口材料如SA-210C、15NiCUMONb5、SA213T12、SA335P12、A691Crl-l4CL22.SA213T22、SA335P22.SA213T91.SA335P91、SA213T92.SA335P92SA213T122、SA335P122、SA213TP347H、CodeCase2328（SUPER304H）等。其中，在二级再热器（高再）中使用了不锈钢C
8、OdeCaSe2328（SUPER304H）,四级过热器（末过）中使用了COCleeaSe2180（SA213T122）,在主蒸汽管道中使用了T/P92、P122与热段等用了T/P91。其中SUPER304H、T/P92、T/P122在我国的电厂建设中是首次使用。3. 3.3主蒸汽管道、再热热段使用SA335P92、SA335P122、SA335P91马氏体钢材料的厚壁管，焊接难度大，执行工艺要求十分严格。四、焊接施工组织机构4. 1焊接人员构成华能玉环电厂项目设一名（副）总工分管焊接，并成立焊接专业技术组，对焊接工作进行全过程操纵，迅速分析与解决工程中出现的各类问题，协调有关焊接事项。确保焊
9、接质量与工程进度。焊接专业组设立组长一名与副组长二名，组长由项目（副）总工担任，副组长由热机区焊接技术主管及焊检工区主管担任。项目施技科设焊接专工1名，由热机公司焊接技术主管兼，热机公司设焊接工程师（技术员）23名，其余各专业公司或者外包单位设主管（或者兼管）焊接工程师各1名。焊工使用集中一分散管理模式。热机工区的高压焊工集中管理，成立焊接施工队（包含焊接及热处理），普焊工分散归各施工队管理，焊接技术由热机工区焊接工程师（技术员）统一管理。电自工区、华业工区、各外包单位的焊工使用分散管理，焊接技术由各单位的工程师（技术员）管理，并同意项目施技焊接专工指导。焊接质量由项目质量部管理，项目质量部设
10、专职焊接质量员广2名。焊接检验人员的设置见金属试验施工组织设计。4. 2机具材料管理机构焊机由机具站统一管理与保护，各施工单位向机具站租赁使用。热处理机由热机公司管理与保护。焊接材料的采购归项目物资管理部，项目设置1个焊材一级库，热机工区、华业工区各设一个焊材二级库，各施工单位所需焊材均从二级库领用。根据项目实际情况,焊材一级库与热机工区二级库合并由热机工区代管理。其它工区（除华北外）所需焊材均从热机工区二级库领用。焊接材料的验收由项目质量操纵部牵头，联系项目物资供应部、项目工程科、焊材仓库、焊接监理共同完成，验收合格后由项目物资供应部把有关资料报监理公司备案。4. 3玉环项目焊接管理组织结构
11、图（见附件二）5、施工进度计划与管理华能玉环电厂工程的进度计划用P3e软件编制，首先根据华能电厂业主方提供的里程牌计划与一级网络计划编制项目的二级网络计划，各专业工区根据项目编制的二级进度计划编制完善三级网络计划。在三级网络计划中进行各项资源（其中包含焊工资源）的管理。二级、三级网络在施工过程中定期进行更新与必要的调整，使其满足整个工程施工的要求。六、施工总平面施工总平面布置见华能国际玉环电厂#1、#3机组安装工程施工组织设计第五章。七、焊接工艺评定7. 1评定根据华能玉环电厂工程按焊接工艺评定规程（DL/T868-2004）进行焊接工艺评定工作。7. 2准备与实施本公司已有工艺评定项目310
12、个，根据顾客方提供的图纸资料，关于现有工艺评定不能覆盖的项目，需加做工艺评定。项目工程部编制工艺评定计划，各专业公司焊接技术人员根据工程焊接情况与要求（规格、材质、焊接方法等）编写工艺评定任务书，由公司所属焊检公司焊接培训中心负责实施，最后由焊检公司出具工艺评定报告与经公司总工批准能够覆盖整个工程焊接的工艺评定一览表，作为项目工程编制焊接工艺卡的根据及指导性文件。根据现有的图纸资料，华能玉环电厂项目需要做工艺评定的项目有：（根据图纸资料到货情况及时增加）序号材料/材料规格焊接方法焊接位置1CASE2328-1(Super304H)60X3.5GTAW6G2SA213T225113GTAW+SM
13、AW6G3SA213T9150.1XlLlGTAW+SMAW6G4SA335P92Dn26140GTAW+SMAW2G、6G5SA213T9276X13GTAW+SMAW6GSA213T12254X13.1GTW+SMW6G八、焊接要紧施工方案与重大技术措施8. 1要紧施工方案8. 1.1焊接方法华能玉环电厂施工的焊接作业，使用的焊接方法要紧有四种:手工电弧焊（SMAW）,手工氨弧焊（GTAW）、管板自动鸨极氨弧焊、半自动!（弧焊（MlG焊）。主体工程焊接施工中，关于根部焊缝使用手工氧弧焊焊接工艺评定合格的对接焊口的焊接，使用手工氨弧焊根部打底的焊接工艺。套接焊口也务必使用氧弧焊打底工艺，且焊
