1、钢架及锁脚锚杆施工方案钢筋网片、格栅钢架及型钢钢架的钢材种类、型号等应符合设计要求。钢筋网片由钢结构加工厂统一加工制作，运至现场后人工安装，网片大小按1.5mX1.0m加工。网片间搭接长度不小于20Cm（即至少1个网格长度），洞身开挖完成后，首先在围岩表面进行初喷碎，厚度一般为4cm,然后再铺设钢筋网片，安装时用电焊点焊固定在锚杆外露头上，以防喷射碎时晃动。根据设计要求，格栅和型钢钢架在钢结构加工厂加工制作成型，经检查加工拱度满足要求后存放于构件场内备用。钢架利用装载机运到洞内，现场机械配合人工架设。钢架在钢筋网片铺设完成后架设，与定位钢筋焊接，架设完毕后须再喷混凝,并保证不少于3cm的覆盖厚
2、度。钢拱架间纵向用中22钢筋联接为一体，纵向连接筋长度为80cm,按照环向间距LOm的长度内外层交错布置。钢架拱脚必须放在牢固坚硬的基础上，架立时垂直隧道中线，架设时中线、高程和垂直度及法线方向由测量技术人员严格控制，并将砂浆锚杆或中空锚杆与钢架焊接连为整体。a.安设钢拱架1）钢拱架按设计分节预先加工，现场拼装安装设置，位置应垂直隧道中线，拱架之间用622纵向连接钢筋焊接牢固。2）隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架采用122型H8型工字钢弯制而成，主要用于IV级、V级围岩段。3）格栅钢架主要由四根中22主筋和其他钢筋制成，成正方形截面，用钢板连接而成，主要用于IV级围岩段，钢架是
3、初期支护对软弱围岩的主要加固体，设计在V级围岩和IV级围岩型钢钢架有60Cm和100Cm两种安装间距。在IV级围岩格栅钢架也有I（X）Cm和120Cm两种安装间距。钢架之间采用中22钢筋连接，单层钢筋网片靠钢架内侧焊接于锚杆上。4）型钢钢架采用型钢弯制机按照隧道断面曲率分节进行弯制J,弯制完成后，先在加工场地上进行试拼，各节钢架拼装，要求尺寸准确，弧形圆顺，沿隧道周边轮廓误差不大于3cm；平放时平面翘曲小于2cm。5）钢架安装在掌子面开挖初喷完成后立即进行。安装钢架前要准确吊中线,定拱部标高，控制钢架中心及半宽尺寸、高度，对拱脚支垫填实，每节之间采用4个螺栓进行连接，连接板应密贴。同时每根钢架

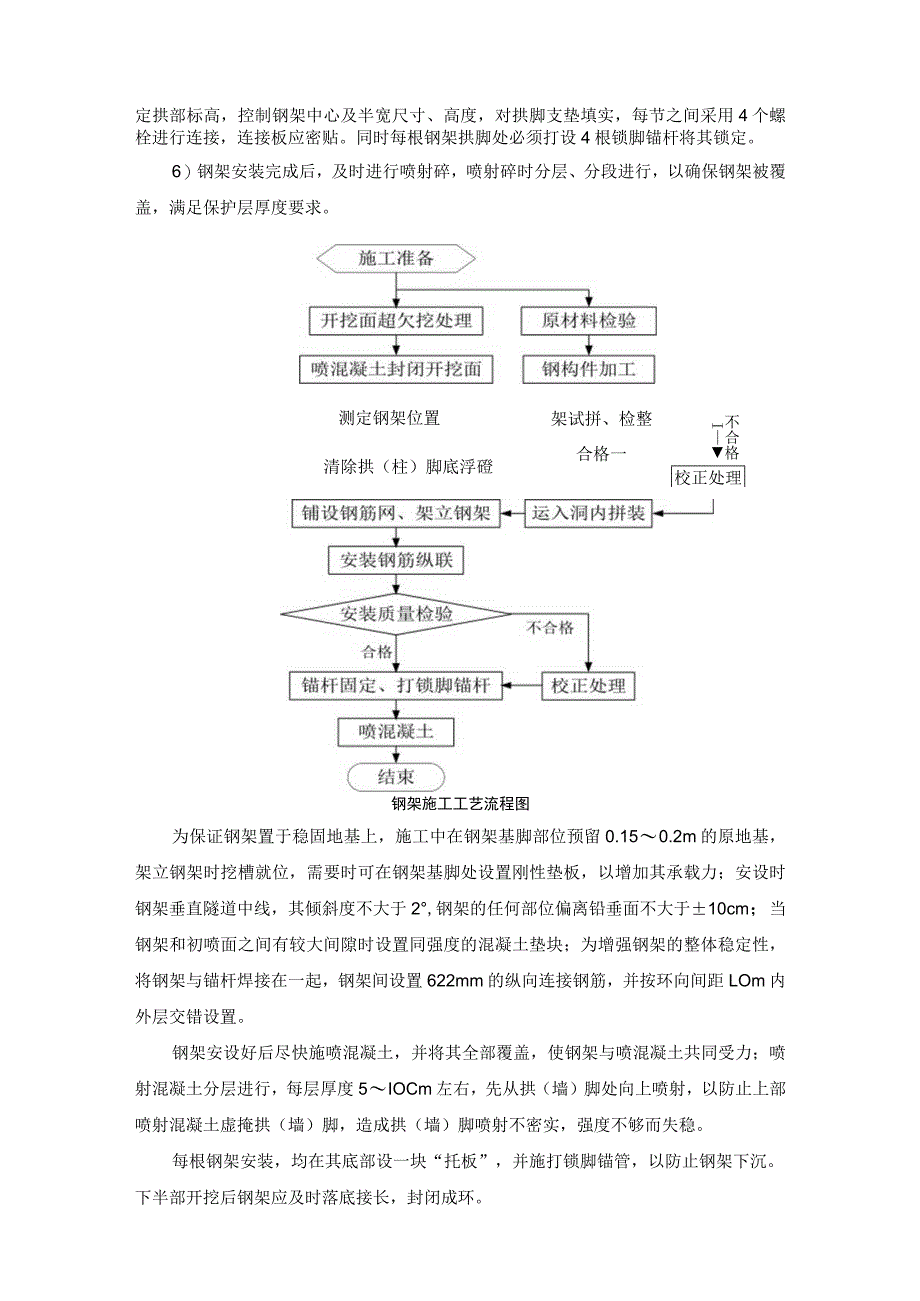

4、拱脚处必须打设4根锁脚锚杆将其锁定。6）钢架安装完成后，及时进行喷射碎，喷射碎时分层、分段进行，以确保钢架被覆盖，满足保护层厚度要求。测定钢架位置架试拼、检整合格一不合格 I校正处理清除拱（柱）脚底浮磴钢架施工工艺流程图为保证钢架置于稳固地基上，施工中在钢架基脚部位预留0.150.2m的原地基，架立钢架时挖槽就位，需要时可在钢架基脚处设置刚性垫板，以增加其承载力；安设时钢架垂直隧道中线，其倾斜度不大于2,钢架的任何部位偏离铅垂面不大于10cm；当钢架和初喷面之间有较大间隙时设置同强度的混凝土垫块；为增强钢架的整体稳定性，将钢架与锚杆焊接在一起，钢架间设置622mm的纵向连接钢筋，并按环向间距L

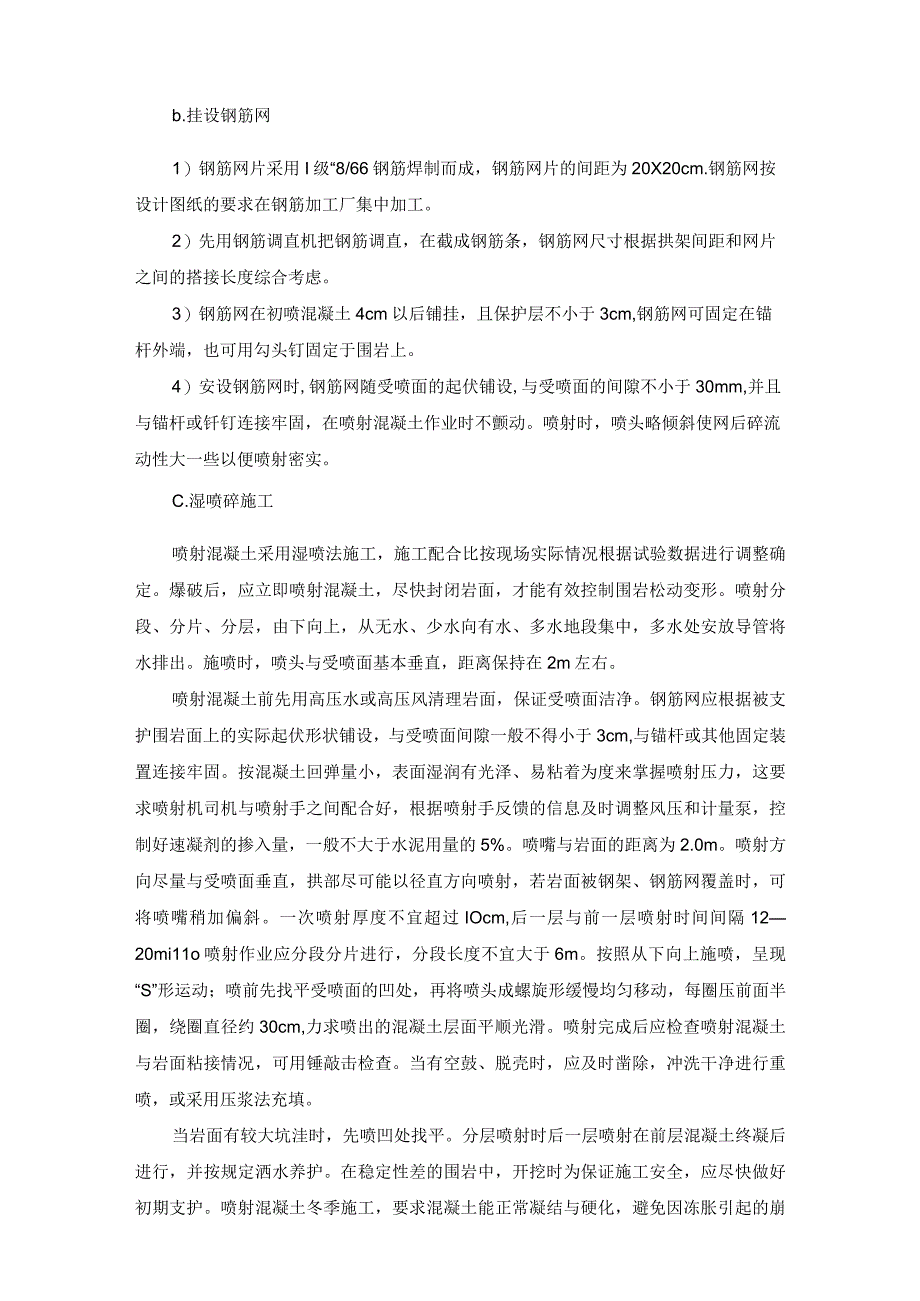

5、Om内外层交错设置。钢架安设好后尽快施喷混凝土，并将其全部覆盖，使钢架与喷混凝土共同受力；喷射混凝土分层进行，每层厚度5IOCm左右，先从拱（墙）脚处向上喷射，以防止上部喷射混凝土虚掩拱（墙）脚，造成拱（墙）脚喷射不密实，强度不够而失稳。每根钢架安装，均在其底部设一块“托板”，并施打锁脚锚管，以防止钢架下沉。下半部开挖后钢架应及时落底接长，封闭成环。b.挂设钢筋网1）钢筋网片采用I级“8/66钢筋焊制而成，钢筋网片的间距为20X20cm.钢筋网按设计图纸的要求在钢筋加工厂集中加工。2）先用钢筋调直机把钢筋调直，在截成钢筋条，钢筋网尺寸根据拱架间距和网片之间的搭接长度综合考虑。3）钢筋网在初喷混
6、凝土4cm以后铺挂，且保护层不小于3cm,钢筋网可固定在锚杆外端，也可用勾头钉固定于围岩上。4）安设钢筋网时,钢筋网随受喷面的起伏铺设,与受喷面的间隙不小于30mm,并且与锚杆或钎钉连接牢固，在喷射混凝土作业时不颤动。喷射时，喷头略倾斜使网后碎流动性大一些以便喷射密实。C.湿喷碎施工喷射混凝土采用湿喷法施工，施工配合比按现场实际情况根据试验数据进行调整确定。爆破后，应立即喷射混凝土，尽快封闭岩面，才能有效控制围岩松动变形。喷射分段、分片、分层，由下向上，从无水、少水向有水、多水地段集中，多水处安放导管将水排出。施喷时，喷头与受喷面基本垂直，距离保持在2m左右。喷射混凝土前先用高压水或高压风清理
7、岩面，保证受喷面洁净。钢筋网应根据被支护围岩面上的实际起伏形状铺设，与受喷面间隙一般不得小于3cm,与锚杆或其他固定装置连接牢固。按混凝土回弹量小，表面湿润有光泽、易粘着为度来掌握喷射压力，这要求喷射机司机与喷射手之间配合好，根据喷射手反馈的信息及时调整风压和计量泵，控制好速凝剂的掺入量，一般不大于水泥用量的5%。喷嘴与岩面的距离为2.0m。喷射方向尽量与受喷面垂直，拱部尽可能以径直方向喷射，若岩面被钢架、钢筋网覆盖时，可将喷嘴稍加偏斜。一次喷射厚度不宜超过IOcm,后一层与前一层喷射时间间隔1220mi11o喷射作业应分段分片进行，分段长度不宜大于6m。按照从下向上施喷，呈现“S”形运动；喷
8、前先找平受喷面的凹处，再将喷头成螺旋形缓慢均匀移动，每圈压前面半圈，绕圈直径约30cm,力求喷出的混凝土层面平顺光滑。喷射完成后应检查喷射混凝土与岩面粘接情况，可用锤敲击检查。当有空鼓、脱壳时，应及时凿除，冲洗干净进行重喷，或采用压浆法充填。当岩面有较大坑洼时，先喷凹处找平。分层喷射时后一层喷射在前层混凝土终凝后进行，并按规定洒水养护。在稳定性差的围岩中，开挖时为保证施工安全，应尽快做好初期支护。喷射混凝土冬季施工，要求混凝土能正常凝结与硬化，避免因冻胀引起的崩裂。钢架架设后应及时喷射混凝土，如果背后空隙较大，应预先在围岩表面喷一层混凝土，使其平顺。钢架与岩面的间隙用喷射混凝土充填密实，喷射顺序先下后上，对称进行，先喷钢架与围岩之间空隙，后喷钢架之间，钢架应被喷射混凝土所覆盖，保护层不得小于4cm。如有大凹坑，先找平。按施工配合比要求，将混凝土用料在搅拌机中进行拌合，搅拌运输罐车运至洞内，送入喷射机中，在喷射机喷头处按水泥重量的38%加入液态速凝剂。为有效提高混凝土的力学性能，减少回弹，每方喷射混凝土中按照设计配合比掺加相应数量的外加剂。喷射混凝土施工工艺流程
