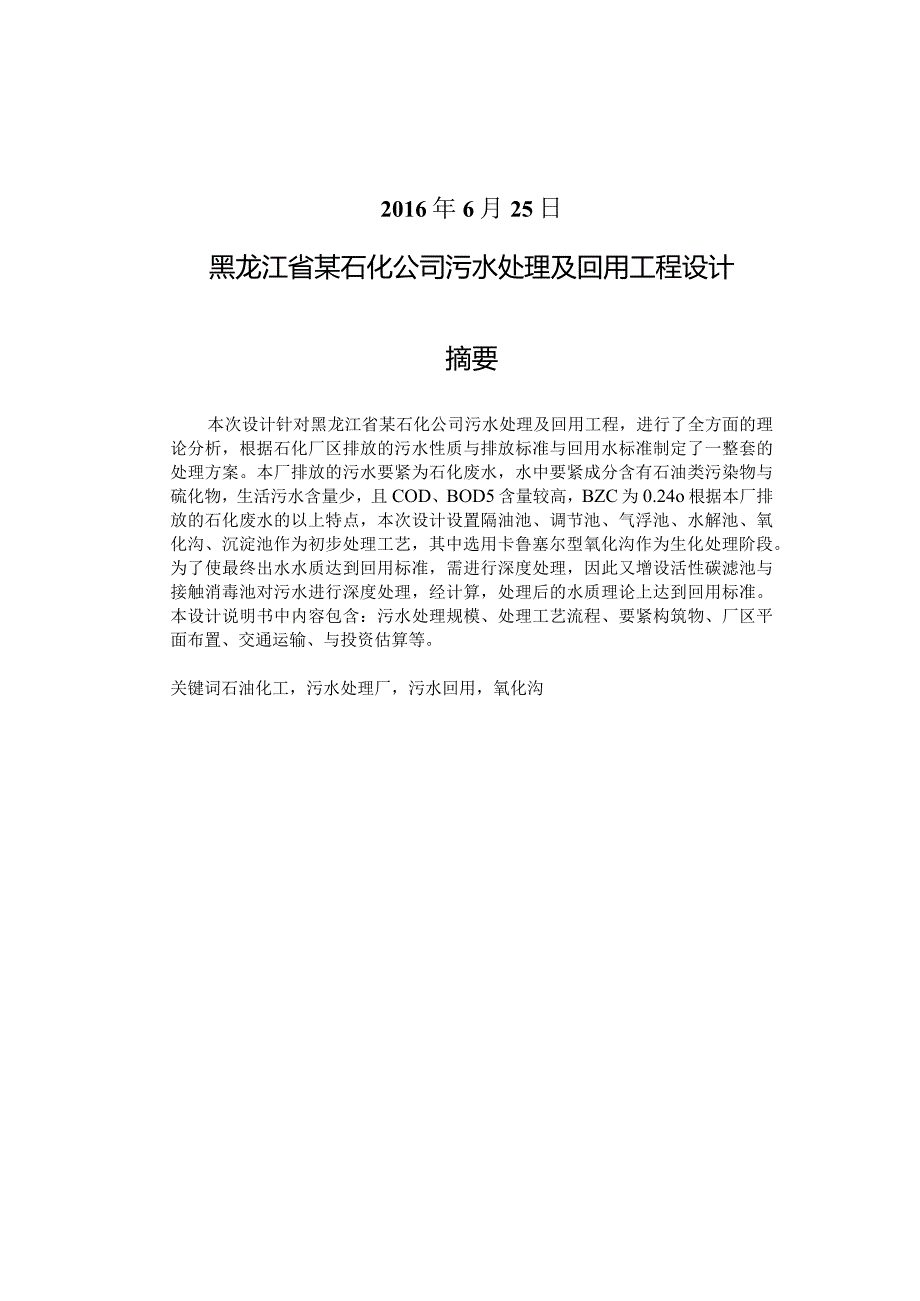

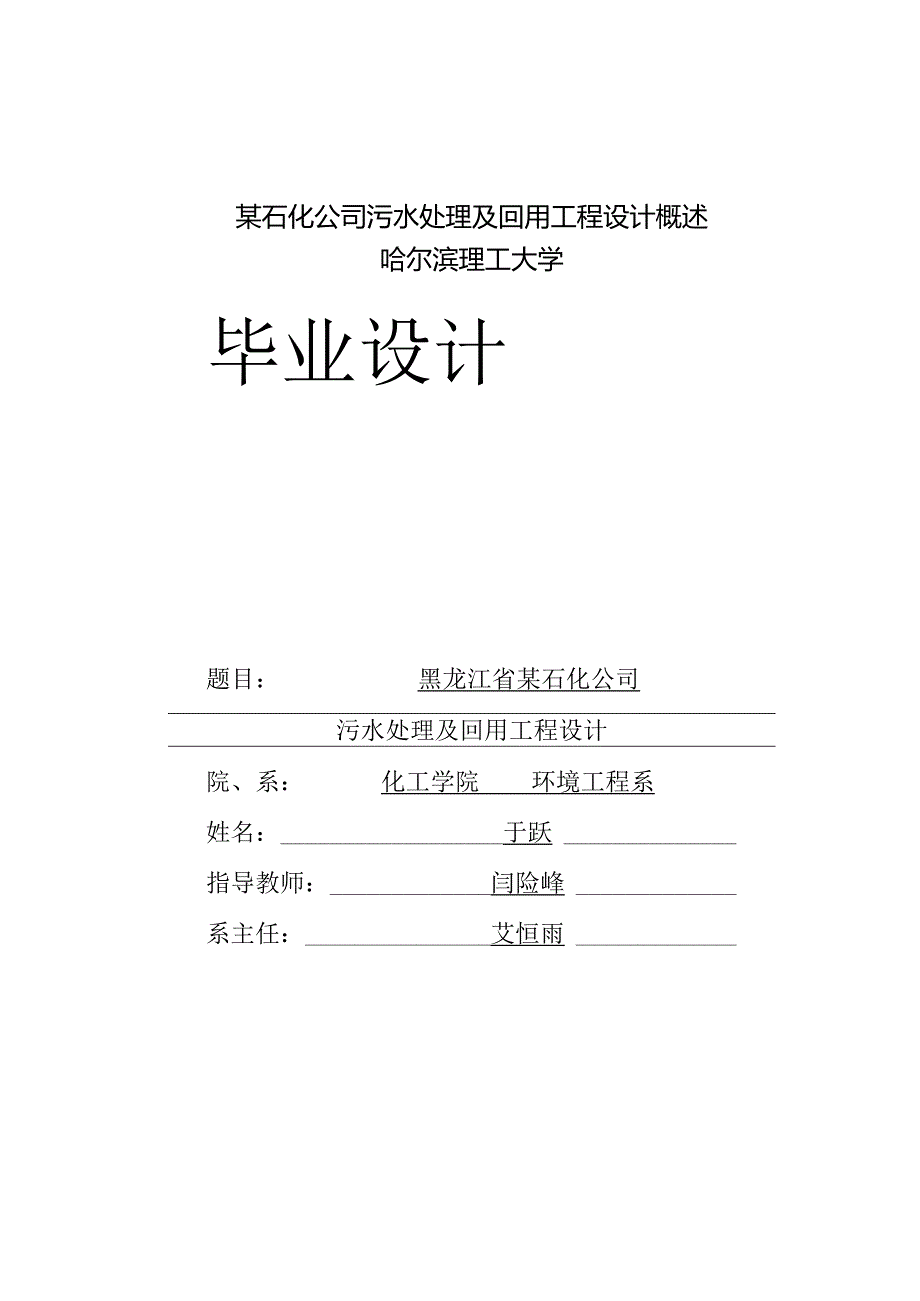

1、某石化公司污水处理及回用工程设计概述哈尔滨理工大学毕业设计题目:黑龙江省某石化公司污水处理及回用工程设计院、系:化工学院环境工程系姓名:于跃指导教师:闫险峰系主任:艾恒雨2016年6月25日黑龙江省某石化公司污水处理及回用工程设计摘要本次设计针对黑龙江省某石化公司污水处理及回用工程,进行了全方面的理论分析,根据石化厂区排放的污水性质与排放标准与回用水标准制定了一整套的处理方案。本厂排放的污水要紧为石化废水,水中要紧成分含有石油类污染物与硫化物,生活污水含量少,且COD、BOD5含量较高,BZC为0.24o根据本厂排放的石化废水的以上特点,本次设计设置隔油池、调节池、气浮池、水解池、氧化沟、沉淀

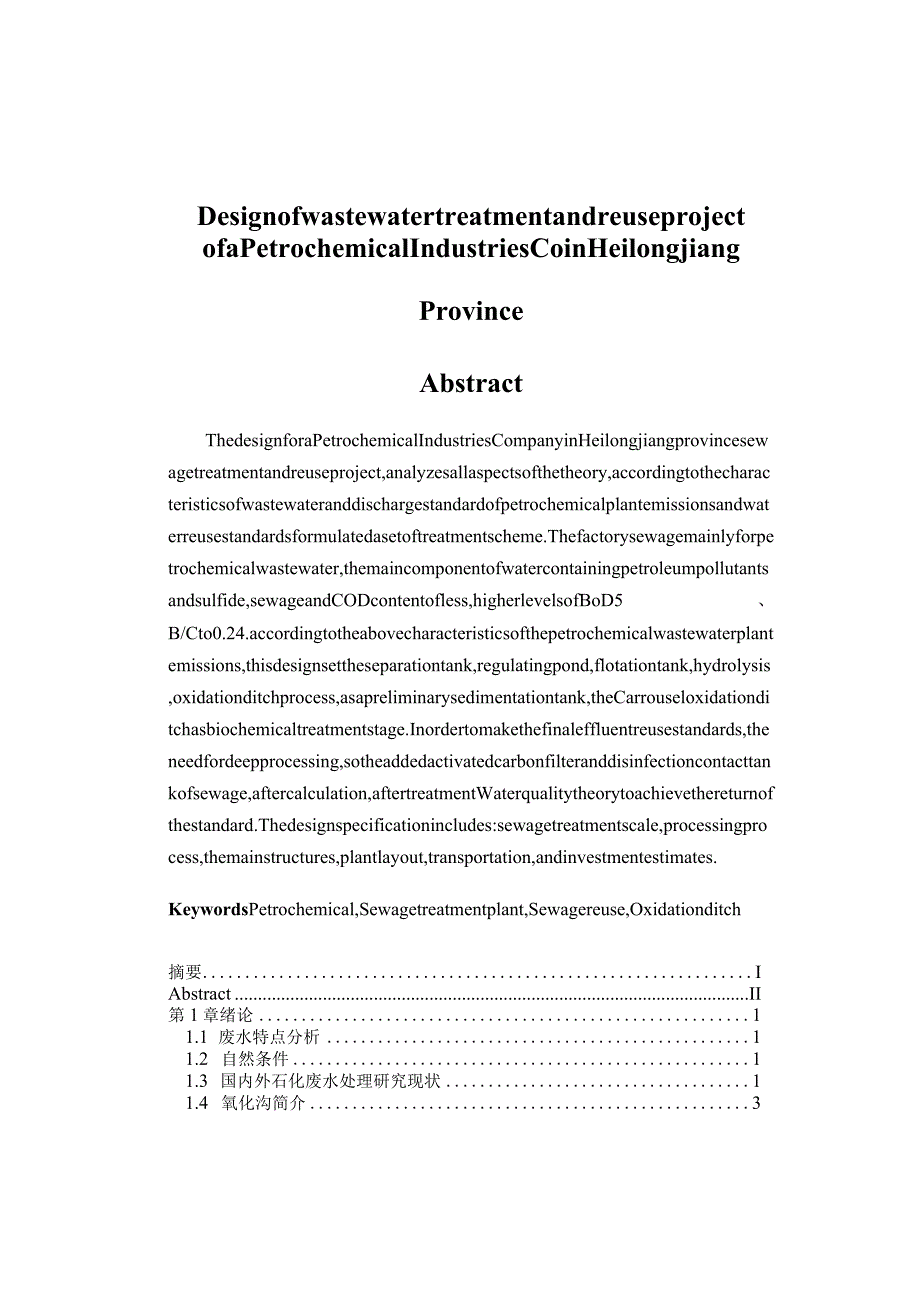

2、池作为初步处理工艺,其中选用卡鲁塞尔型氧化沟作为生化处理阶段。为了使最终出水水质达到回用标准,需进行深度处理,因此又增设活性碳滤池与接触消毒池对污水进行深度处理,经计算,处理后的水质理论上达到回用标准。本设计说明书中内容包含:污水处理规模、处理工艺流程、要紧构筑物、厂区平面布置、交通运输、与投资估算等。关键词石油化工,污水处理厂,污水回用,氧化沟DesignofwastewatertreatmentandreuseprojectofaPetrochemicalIndustriesCoinHeilongjiangProvinceAbstractThedesignforaPetrochemical

3、IndustriesCompanyinHeilongjiangprovincesewagetreatmentandreuseproject,analyzesallaspectsofthetheory,accordingtothecharacteristicsofwastewateranddischargestandardofpetrochemicalplantemissionsandwaterreusestandardsformulatedasetoftreatmentscheme.Thefactorysewagemainlyforpetrochemicalwastewater,themain

4、componentofwatercontainingpetroleumpollutantsandsulfide,sewageandCODcontentofless,higherlevelsofBoD5、B/Cto0.24.accordingtotheabovecharacteristicsofthepetrochemicalwastewaterplantemissions,thisdesignsettheseparationtank,regulatingpond,flotationtank,hydrolysis,oxidationditchprocess,asapreliminarysedim

5、entationtank,theCarrouseloxidationditchasbiochemicaltreatmentstage.Inordertomakethefinaleffluentreusestandards,theneedfordeepprocessing,sotheaddedactivatedcarbonfilteranddisinfectioncontacttankofsewage,aftercalculation,aftertreatmentWaterqualitytheorytoachievethereturnofthestandard.Thedesignspecific

6、ationincludes:sewagetreatmentscale,processingprocess,themainstructures,plantlayout,transportation,andinvestmentestimates.KeywordsPetrochemical,Sewagetreatmentplant,Sewagereuse,Oxidationditch摘要IAbstractII第1章绪论11.1 废水特点分析11.2 自然条件11.3 国内外石化废水处理研究现状11.4 氧化沟简介3第2章设计原则、设计任务及设计范围72.1 设计原则72.2 设计任务72.3 设计范

7、围82.4 本章小结8第3章污水处理工艺设计及计算93.1 设计污水量93.2 处理后的受纳水体93.3 工艺方案选择93.3.1 本项目污水特点93.3.2 处理工艺介绍93.4 格栅103.5 隔油池123.6 调节池133.7 气浮池143.8 水解池173.9 氧化沟183.10 沉淀池223.11 本章小结26第4章污泥处理系统274.1 污泥处理工艺方案的确定274.2 污泥处理工艺流程274.3 污泥泵房的设计274.3.1 设计说明274.3.2 设计计算284.3.3 污泥泵房的布置284.4 浓缩池的设计284.4.1 设计说明284.4.2 池体设计计算294.5 贮泥池

8、的设计304.5.1 设计目的304.5.2 设计计算304.5.3 设备选型304.6 污泥脱水间的设计314.6.1 污泥脱水流程314.6.2 设计计算314.6.3 设备选型324.6.4 脱水间的布置334.7 本章小结33第5章深度处理及回用工程345.1 深度处理流程介绍345.2 活性碳滤池345.2.1 设计参数355.2.2 池体设计355.2.3 反冲洗管渠系统与输炭系统:385.2.4 滤池管渠的布置395.2.5 冲洗水的供应425.2.6 反冲洗空气的供给425.3 接触消毒池与加氯间425.3.1 接触消毒池设计425.3.2 加氯间的计算435.4 清水池435

9、.4.1 平面尺寸计算435.4.2 清水池管道设计445.4.3 清水池内部布置455.5 本章小结45第6章水头缺失及高程计算466.1 总平面布置466.1.1 各建筑物之间水头缺失466.1.2 污水高程计算466.1.3 各构筑物的地面高程466.2 管线、道路及绿化476.2.1 厂区管线476.2.2 工厂运输476.2.3 绿化476.3 本章小结47第7章投资估算497.1 投资估算项目497.2 劳动定员与运行费用497.2.1 劳动定员497.2.2 建设费用:497.2.3 运行费用估算50结致参附附论谢考录录fb第1章绪论1.1 废水特点分析石化废水是石化产业生产过程

10、中排放的废水,要紧由石油化工原料及产品、副产物等构成,有机物含量相对较高。黑龙江省某石化公司排放的污水要紧是石化污水与厂区生活废水,污水中含有石油类污染物、硫化物等,B/C为0.24,可利用水解酸化提升污水可生化性,再采取活性污泥法处理,最后通过深度处理过的废水,能够达到较好的水质,并用于回用生产。1.2 自然条件黑龙江省某石化公司污水厂拟建立在黑龙江省境内,黑龙江省地处于我们国家的东北方向,其地理位置在寒带与温带之间,其气候属于大陆性季风气候,一年中大部分时间的温度在20C25C之间。在每年的春季黑龙江省内风速较快风量较大。每年夏季温度达到最高,雨量较大。黑龙江省冬季时间最长,温度最低。每年

11、冬季的平均气温大约为25C,夏季平均气温为20C左右,黑龙江省年降水量介于400650mm之间。水资源丰富省内河流较多。黑龙江省是中国最冷的省份。1.3 国内外石化废水处理研究现状水资源的再生、回收与利用越来越被人们关注与重视,污水处理技术的进展应不仅仅是达标排放,未来的进展方向是排供结合,通过处理后的再生水作为自然资源进行循环利用,让自然生态中的水构成一个良性循环系统。国外在污水处理及回收的开发方面已取得的一些成果值得借鉴。他们一方面倡导节约用水,保护与科学开发水资源,另一方面研究开发了一些污水处理的新技术,比如日本绝缘材料公司已开发成功一种使用陶瓷膜过滤器的污水处理系统,该系统适用于中小型

12、污水处理厂。美国AVANTA公司研制开发了SAF(淹没曝气滤池)生物膜法污水处理新技术。相对DAF(DissolvedAirFloatation)工艺,SAF是同等规模DAF法处理污水能力的5倍,同时能减少建设成本50%,减少运行成本90%以上,据计算处理It污水的费用不到0.15元人民币。目前,我国石化水污染处理技术的研究与应用已经取得了进展。本设计污水处理工艺拟使用生物法为要紧处理工艺,故对生物法进行分析。预处理工艺中有物理法与化学法等。一、生物法目前,生物法处理污水常用下列4种具体方法:好氧生物处理法、厌氧生物处理法、组合工艺及膜生物反应器工艺。(1)好氧生物处理法好氧生物处理是有氧存在

13、下,好氧微生物降解有机物,使其无害化的一种处理手段。Scholz等研究了膜生物反应器,由生物反应器与超滤膜单元相联接,油去除率可达99.99%,Ce)D(化学需氧量)与TOC(总有机碳)去除率分别为97%、98%o王德河等介绍了使用循序间歇反应器(SBR)法为主体的处理工艺,运行结果说明,化学需氧量(COD)生物需氧量(BOD)、固体悬浮物(SS)的去除率分别达到了95%、98%与95%,并达到了排放标准网。(2)厌氧生物处理法在无氧的条件下,通过微生物的协同作用,把有机物最终分解为CO2与甲烷。各类厌氧工艺成功应用于污水处理的案例屡见不鲜。王庆伟研究说明,在厌氧升流式流化床反应器(UBF)中

14、处理高浓度的垃圾渗滤液,反应器添加阳离子与颗粒污泥,能明显提高有机物去除效率。黄玉等探究在中温条件下,内循环反应器(IC)具有高效处理PTA(对苯二甲酸)污水的可能。(3)组合工艺石油化工业产生的废水具有污染物种类多,含有酚、硫化物等生物抑制物质及水质情况复杂等特点。厌氧与好氧有效结合的组合工艺要比使用单一的好氧或者者厌氧处理工艺的效果好,可达到排放要求同时应用广泛。陈美荣等研究缺氧-兼氧-好氧的二级生物法处理石油化工废水,出水含油、COD、BODsMLSS(MixedLiquorSuspendedSolids)分别低于10、100、30、70mgLo邹茂荣等研究水解酸化-好氧生物处理-曝气生

15、物滤池联用的工艺处理石油化工废水,结果说明出水水质好,氨氮、COD的去除率分别为73.4%、92.8%,酚类、油及硫化物的去除率均在90%以上。关卫省等研究说明,使用上流式厌氧污泥床反应器(UASB)加曝气池的厌氧好氧组合处理石油化工废水,污染物去除率高。(4)膜生物反应器工艺膜生物反应器(MBR)是一种由膜分离与生物处理两个单元相结合的一种水处理技术。目前在日本运行的膜生物反应器占全球的66%o在膜分离生物反应器的应用中,98%以上是好氧膜生物反应器,其中55%以上是一体式膜生物反应器。20世纪80年代以来,该技术愈来愈受到重视,成为水处理技术研究的一个热点。使用生物法处理废水,二次污染少、处理效率高、具有能耗少、污泥沉降性能好、出水水质好等优点,但对水质要求比较高、运行过程复杂、适用地区限制等缺点14O二、物理法常用于污水处理中的物理方法包含重力分离法、过滤法、离心分离法等。通常来说,物理法可作为其他方法的预处理或者重要组合。三、化学法化学处理法是经由化学反应去除废水中呈溶解、胶体状态的污染
