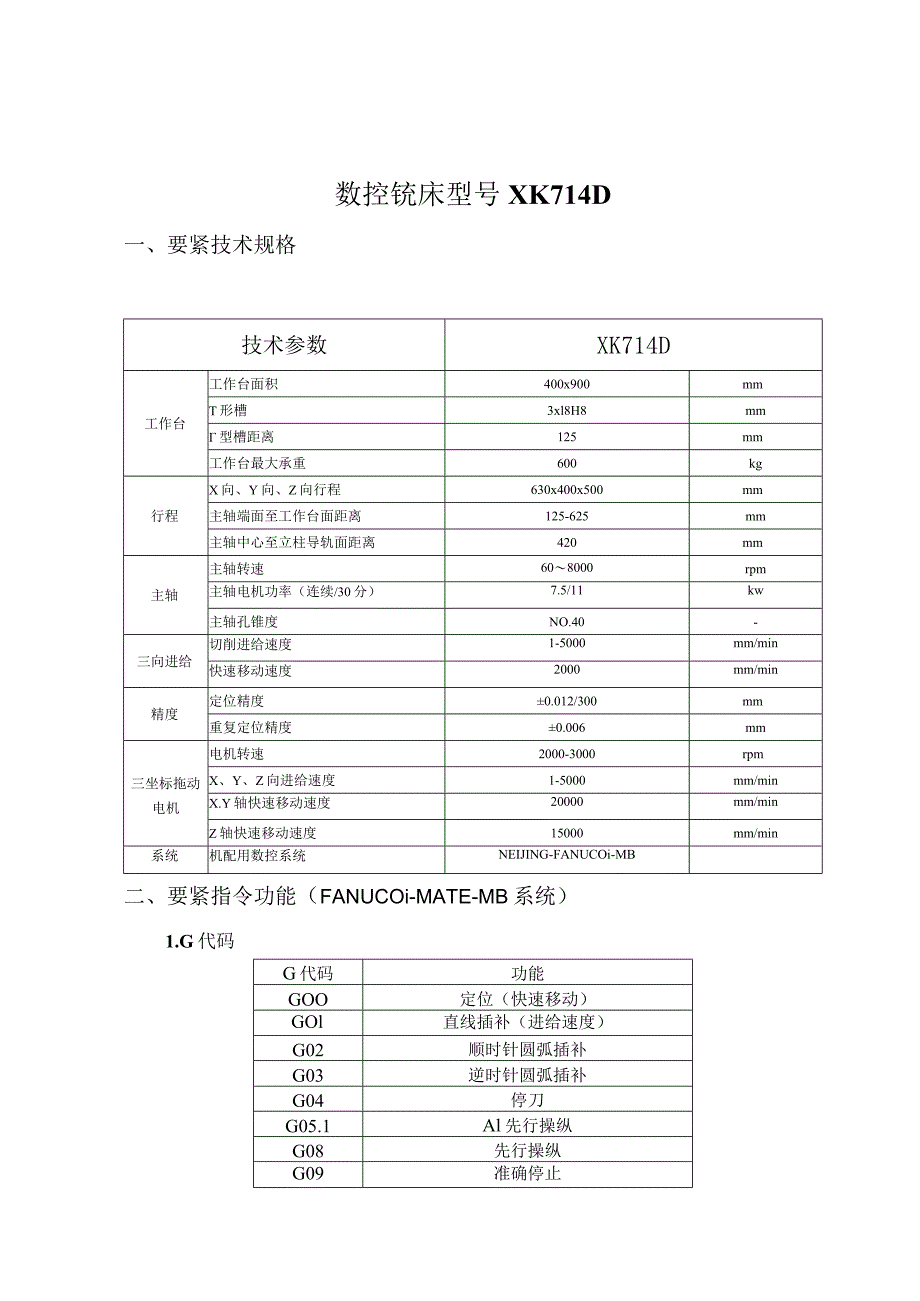

1、数控铳床型号XK714D一、要紧技术规格技术参数XK714D工作台工作台面积400x900mmT形槽3xl8H8mm型槽距离125mm工作台最大承重600kg行程X向、Y向、Z向行程630x400x500mm主轴端面至工作台面距离125-625mm主轴中心至立柱导轨面距离420mm主轴主轴转速608000rpm主轴电机功率（连续/30分）7.5/11kw主轴孔锥度NO.40-三向进给切削进给速度1-5000mm/min快速移动速度2000mm/min精度定位精度0.012/300mm重复定位精度0.006mm三坐标拖动电机电机转速2000-3000rpmX、Y、Z向进给速度1-5000mm/m

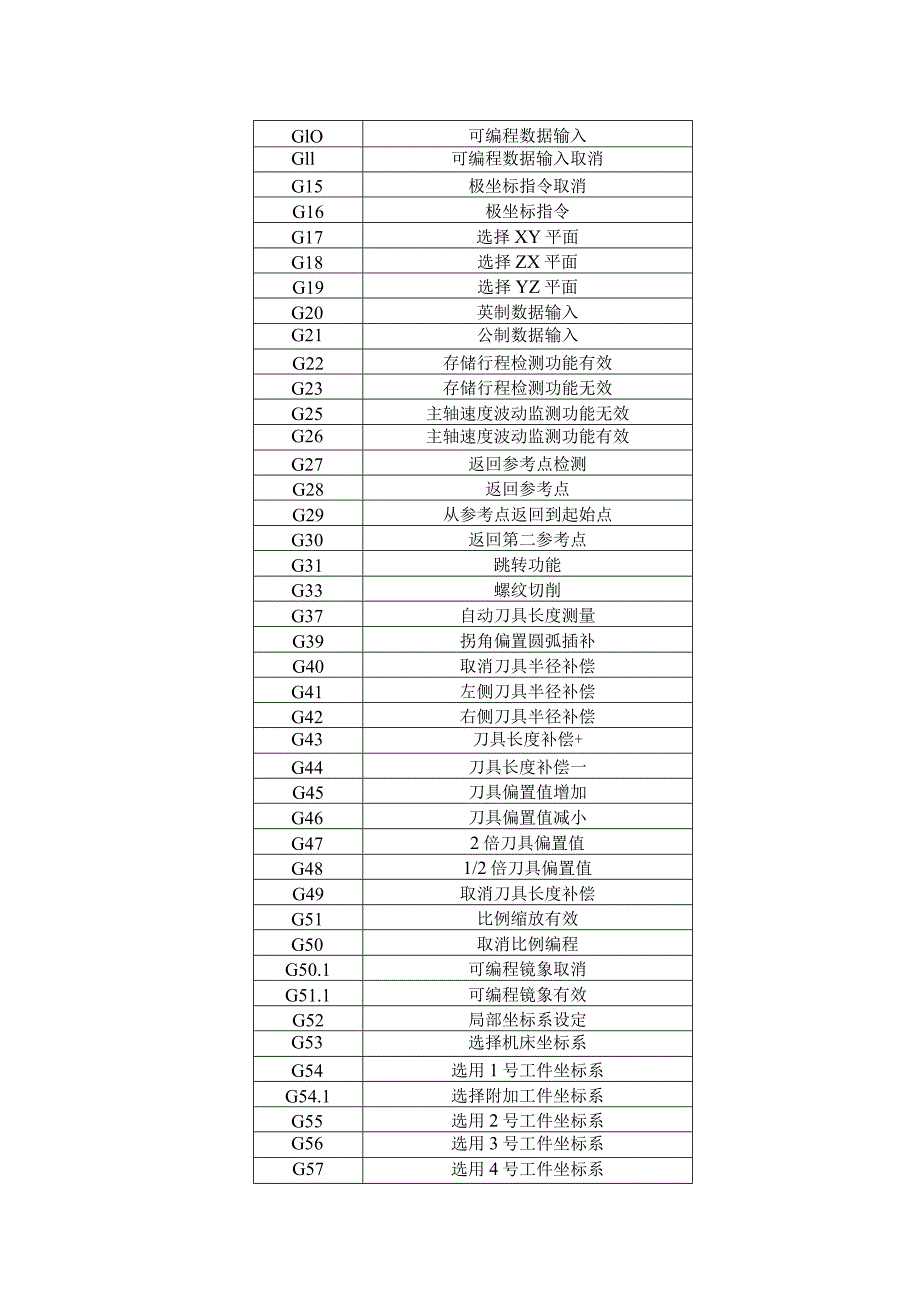

2、inX.Y轴快速移动速度20000mm/minZ轴快速移动速度15000mm/min系统机配用数控系统NEIJING-FANUCOi-MB二、要紧指令功能（FANUCOi-MATE-MB系统）1.G代码G代码功能GOO定位（快速移动）GOl直线插补（进给速度）G02顺时针圆弧插补G03逆时针圆弧插补G04停刀G05.1Al先行操纵G08先行操纵G09准确停止GlO可编程数据输入Gll可编程数据输入取消G15极坐标指令取消G16极坐标指令G17选择XY平面G18选择ZX平面G19选择YZ平面G20英制数据输入G21公制数据输入G22存储行程检测功能有效G23存储行程检测功能无效G25主轴速度波动

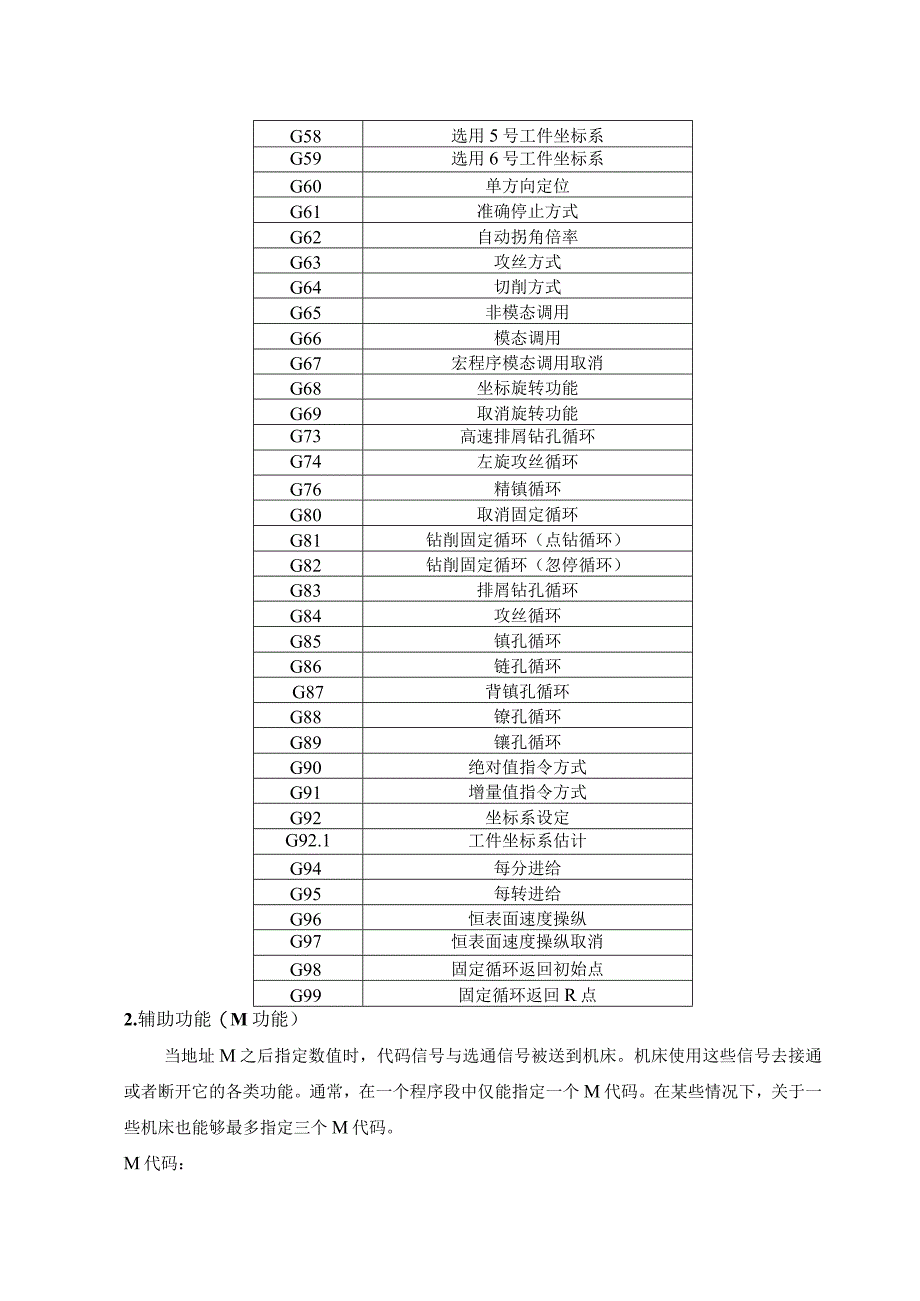

3、监测功能无效G26主轴速度波动监测功能有效G27返回参考点检测G28返回参考点G29从参考点返回到起始点G30返回第二参考点G31跳转功能G33螺纹切削G37自动刀具长度测量G39拐角偏置圆弧插补G40取消刀具半径补偿G41左侧刀具半径补偿G42右侧刀具半径补偿G43刀具长度补偿+G44刀具长度补偿一G45刀具偏置值增加G46刀具偏置值减小G472倍刀具偏置值G481/2倍刀具偏置值G49取消刀具长度补偿G51比例缩放有效G50取消比例编程G50.1可编程镜象取消G51.1可编程镜象有效G52局部坐标系设定G53选择机床坐标系G54选用1号工件坐标系G54.1选择附加工件坐标系G55选用2号工
4、件坐标系G56选用3号工件坐标系G57选用4号工件坐标系G58选用5号工件坐标系G59选用6号工件坐标系G60单方向定位G61准确停止方式G62自动拐角倍率G63攻丝方式G64切削方式G65非模态调用G66模态调用G67宏程序模态调用取消G68坐标旋转功能G69取消旋转功能G73高速排屑钻孔循环G74左旋攻丝循环G76精镇循环G80取消固定循环G81钻削固定循环（点钻循环）G82钻削固定循环（忽停循环）G83排屑钻孔循环G84攻丝循环G85镇孔循环G86链孔循环G87背镇孔循环G88镣孔循环G89镶孔循环G90绝对值指令方式G91增量值指令方式G92坐标系设定G92.1工件坐标系估计G94每分
5、进给G95每转进给G96恒表面速度操纵G97恒表面速度操纵取消G98固定循环返回初始点G99固定循环返回R点2.辅助功能（M功能）当地址M之后指定数值时，代码信号与选通信号被送到机床。机床使用这些信号去接通或者断开它的各类功能。通常，在一个程序段中仅能指定一个M代码。在某些情况下，关于一些机床也能够最多指定三个M代码。M代码：MOO：程序停止。MOl：选择停止。M02：程序结束。M03：主轴正转。M04：主轴反转。M05：主轴停止。M08：冷却液开。M09：冷却液关。M30：程序结束，程序返回开始。M98：调用子程序oM99：子程序返回。子程序的执行子程序由主程序或者子程序调用。调用子程序的指
