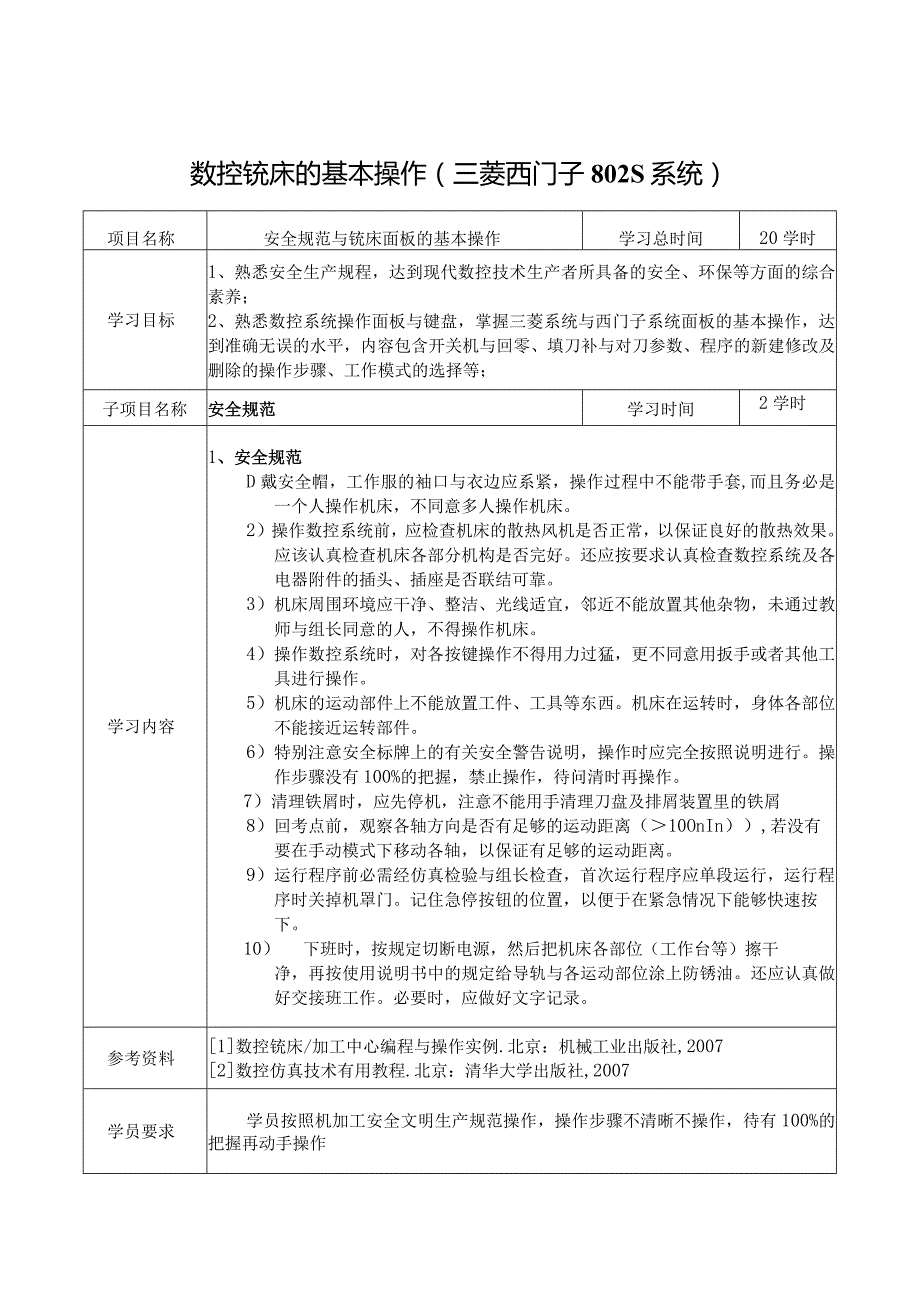

1、数控铳床的基本操作（三菱西门子802S系统）项目名称安全规范与铳床面板的基本操作学习总时间20学时学习目标1、熟悉安全生产规程，达到现代数控技术生产者所具备的安全、环保等方面的综合素养；2、熟悉数控系统操作面板与键盘，掌握三菱系统与西门子系统面板的基本操作，达到准确无误的水平，内容包含开关机与回零、填刀补与对刀参数、程序的新建修改及删除的操作步骤、工作模式的选择等；子项目名称安全规范学习时间2学时学习内容1、安全规范D戴安全帽，工作服的袖口与衣边应系紧，操作过程中不能带手套,而且务必是一个人操作机床，不同意多人操作机床。2）操作数控系统前，应检查机床的散热风机是否正常，以保证良好的散热效果。应
2、该认真检查机床各部分机构是否完好。还应按要求认真检查数控系统及各电器附件的插头、插座是否联结可靠。3）机床周围环境应干净、整洁、光线适宜，邻近不能放置其他杂物，未通过教师与组长同意的人，不得操作机床。4）操作数控系统时，对各按键操作不得用力过猛，更不同意用扳手或者其他工具进行操作。5）机床的运动部件上不能放置工件、工具等东西。机床在运转时，身体各部位不能接近运转部件。6）特别注意安全标牌上的有关安全警告说明，操作时应完全按照说明进行。操作步骤没有100%的把握，禁止操作，待问清时再操作。7）清理铁屑时，应先停机，注意不能用手清理刀盘及排屑装置里的铁屑8）回考点前，观察各轴方向是否有足够的运动距
3、离（10OnIn）,若没有要在手动模式下移动各轴，以保证有足够的运动距离。9）运行程序前必需经仿真检验与组长检查，首次运行程序应单段运行，运行程序时关掉机罩门。记住急停按钮的位置，以便于在紧急情况下能够快速按下。10）下班时，按规定切断电源，然后把机床各部位（工作台等）擦干净，再按使用说明书中的规定给导轨与各运动部位涂上防锈油。还应认真做好交接班工作。必要时，应做好文字记录。参考资料1数控铳床/加工中心编程与操作实例.北京：机械工业出版社,20072数控仿真技术有用教程.北京：清华大学出版社,2007学员要求学员按照机加工安全文明生产规范操作，操作步骤不清晰不操作，待有100%的把握再动手操作

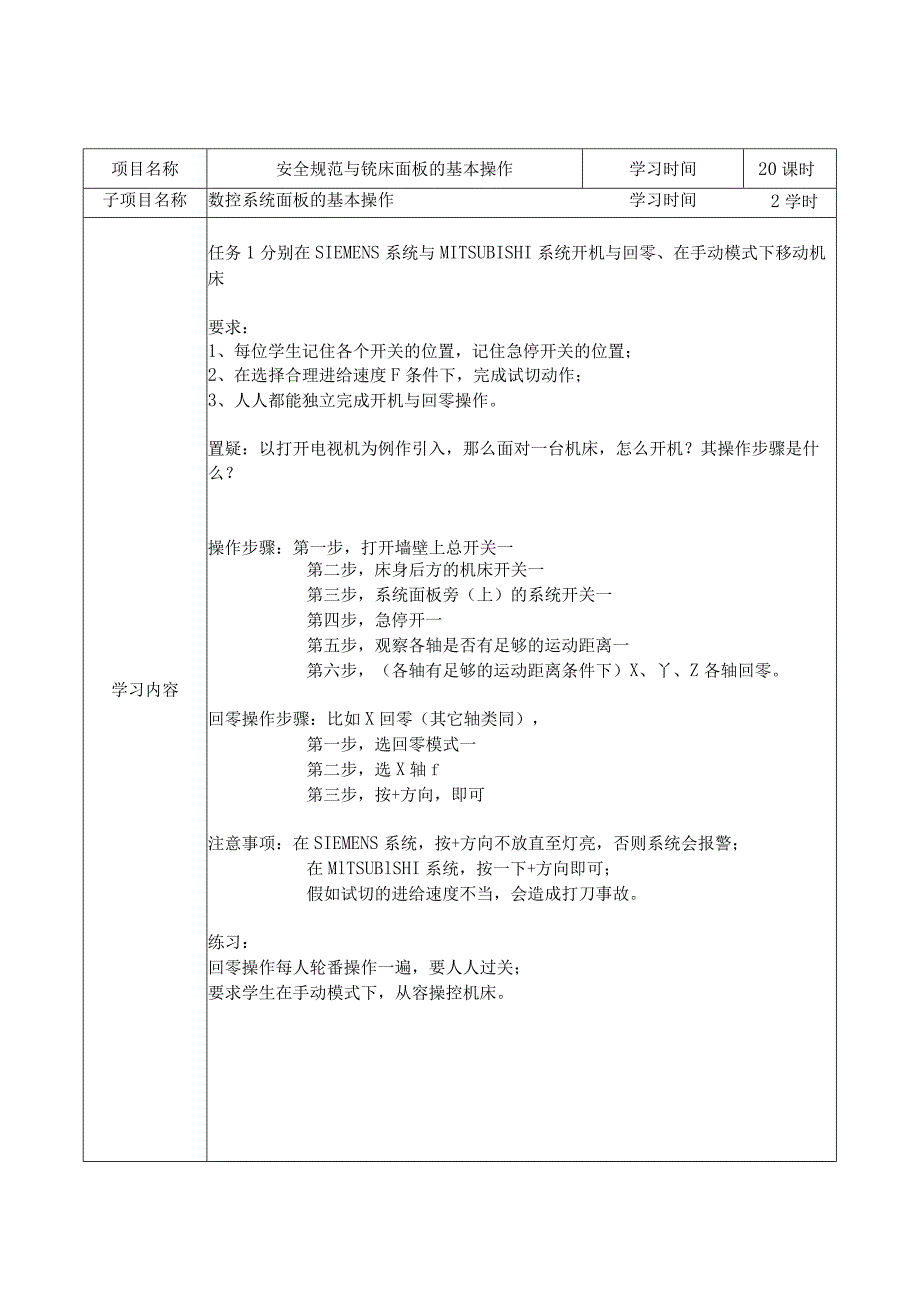

4、项目名称安全规范与铳床面板的基本操作学习时间20课时子项目名称数控系统面板的基本操作学习时间2学时学习内容任务1分别在SIEMENS系统与MITSUBISHI系统开机与回零、在手动模式下移动机床要求：1、每位学生记住各个开关的位置，记住急停开关的位置；2、在选择合理进给速度F条件下，完成试切动作；3、人人都能独立完成开机与回零操作。置疑：以打开电视机为例作引入，那么面对一台机床，怎么开机？其操作步骤是什么？操作步骤：第一步，打开墙壁上总开关一第二步，床身后方的机床开关一第三步，系统面板旁（上）的系统开关一第四步，急停开一第五步，观察各轴是否有足够的运动距离一第六步，（各轴有足够的运动距离条件下
5、）X、丫、Z各轴回零。回零操作步骤：比如X回零（其它轴类同），第一步，选回零模式一第二步，选X轴f第三步，按+方向，即可注意事项：在SIEMENS系统，按+方向不放直至灯亮，否则系统会报警；在MlTSUBlSHI系统，按一下+方向即可；假如试切的进给速度不当，会造成打刀事故。练习：回零操作每人轮番操作一遍，要人人过关；要求学生在手动模式下，从容操控机床。项目一项目一学习内容新建刀具:回操作步骤：第一步，按W l键;第一步,回按三参数第二步，按等匚）软键；一项目名称安全规范与机床面板的基本操作学习时间20课时子项目名称SIEMENS系统面板的基本操作学习时间5课时任务1开机与回零操作步骤：第一步
6、，打开墙壁上总开关f第二步，床身后方的机床开关f第三步，系统面板旁（上）的系统开关一第四步急停开f第五步观察各轴是否有足够的运动距离f第六步（各轴有足够的运动距离条件下）X、Y、Z各轴回零。回零操作步骤：比如X回零（其它轴类同），第一步，在回零模式T第二步，按X+方向不放，直到回零指示灯灯亮。任务2刀补与对刀参数的填入数控系统参数一第二步，按&匚卜软键；一新刀具-第四步，按.I3,软键第五步，输100代表铳刀；一输刀补操作步骤:搜索第三步，按甘一;f项目一项目名称安全规范与机床面板的基本操作学习时间20课时子项目名称考核内容学习时间2课时学习内容任务对刀操作要求正确对刀，人人独立操作；作业与思
7、考1、对刀的操作步骤是？2、为什么要对刀，对刀操作的实质是什么？3、用手轮移动X轴，当手轮顺时针转动时，刀具往什么方向走？工作台往什么方向走？项目名称外轮廓的铳削学习总时间20学时学习目标1、掌握刀补的建立与取消的应用；2、掌握子程序的调用；3、掌握余料的分析与编程；4、学会旋转指令G258（SIEMENS）、G68（FANUC）的应用；5、合理选择刀削用量。子项目理论教学学习时间6学时学习内容1、刀补的建立与取消；刀补建立的指令G41（左刀补）、G42（右刀补）、G40（刀补的取消）；注意事项：刀补务必在GOl（或者在GO,不能在G02/G03指令）运动中建立或者取消；刀补建立时的编程两点间
8、的运动距离务必大于最大刀补值；有刀补的建立，就务必有刀补的取消。2、子程序的调用子程序的调用的指令：M98P_L_（MrrSUBISHl系统），L_P_（SIEMENS系统）注意事项：在MITSUBlSHl系统，M98PxxxxLxxx,前4个XXXX为子程序号，L后面3个XXX为调用次数；在SIEMENS系统，L_P_；L_为子程序名，P_为调用子数（如把子程序12调用3次，则是L12P3）；这两个子项目的应用，可在仿真软件中看走刀路线，然后标记在图纸上。3、旋转指令SIEMENS系统中，旋转指令为G258/G259G17G258RPL=,RPL后指定的是偏转角度，G17指在XY平面内旋转；
9、在MrrSUBlSHl系统中,旋转指令是G68；G17G68XYR,XY是指旋转中心，R后指定的是旋转角度；注意事项：在使用旋转指令时，务必先抬刀，防止刀具在旋转过程中碰撞工件；调用完,务必取消旋转,用G158或者G258（在SIEMENS）、G69（在MITSUBISHI）参考资料1数控铳床/加工中心编程与操作实例.北京：机械工业出版社,20072数控仿真技术有用教程.北京：清华大学出版社,2007学员要求学员按照机加工安全文明生产规范操作，操作步骤不清晰不操作，待有100%的把握再动手操作项目名称外轮廓的铳削学习总时间20学时子项目名称理论教学学习时间6学时4、余料的分析与编程（只作参考）
10、分析图纸，能够确定刀具直径选12mm,先确定走刀路线，下列的走刀路线，在CAD软件中，能够看到余料有三块，解决办法1-2-3与5f6两个走刀路线能够把余料去除（另一个余料用走直线去除）：学习内容44.50零件名称零件图号数控系统工步号工步内容(进给路线)G功能T功能S转速(rmin)F进给速度(mmmin)背吃刀量(mm)加工余量(mm)安装1：工件佃咄工4F口mm加工设备：12345表2基点坐标编制人：年月日基点XyZ基点XyZ1112123134145156167178189191020表2刀具卡编制人：年月日零件名称零件图号数控系统序号刀具号刀具名称及规格刀具材料刀尖半径R/mm刀位点加
11、工表面12345零件外轮廓零件图号名称数控系统MITSUBISHI%01002;01022;M3S460;G91Z-2.5F100.;G54G90G94;G9OG1G41X10.Y-30.F80.D1;G0Z30.;XI0.Y-10.;X0Y-55.;X30.Y-10,;Goizof100.;GO3X1O.Y-3O.R3O.;M98P41022G1G4OY-5O.;GOZlO.;G1X27.74Y-40.F80.;X0Y55.;G02X37.Y-26.25R13.;Gizof100.;GIX37.Y-40.;G17G68X0Y0R180.;X55.Y0F200.;M98P41022;G1G41X30.Y10.F80.D1;G69;X10.Y10.;G0Z50.;X10.Y30.;M5;G02X30.Y10.R20,;M30;GIG40X55.Y0.F1OO.;%G0X55.Y23.17F300.;G1X44.58Y23.17F8O.;G03X22.82Y44.71R37.;G1XOY55.F2OO.;Y22,;Y-22.F80.;Y-55.F200,;M99;%(Dl=6mm)
