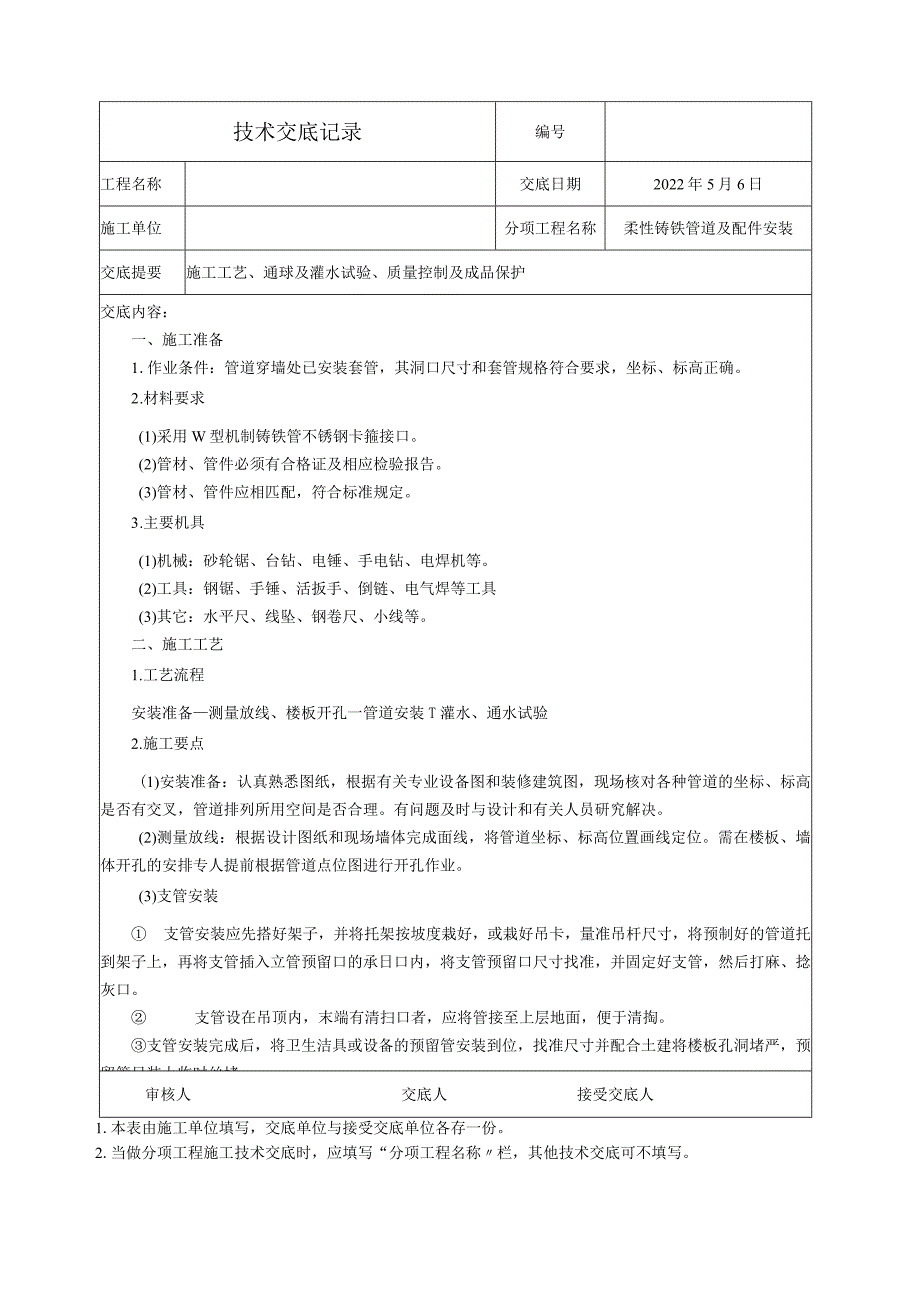

1、技术交底记录编号工程名称交底日期2022年5月6日施工单位分项工程名称柔性铸铁管道及配件安装交底提要施工工艺、通球及灌水试验、质量控制及成品保护交底内容：一、施工准备1 .作业条件：管道穿墙处已安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2 .材料要求(1)采用W型机制铸铁管不锈钢卡箍接口。(2)管材、管件必须有合格证及相应检验报告。(3)管材、管件应相匹配，符合标准规定。3 .主要机具(1)机械：砂轮锯、台钻、电锤、手电钻、电焊机等。(2)工具：钢锯、手锤、活扳手、倒链、电气焊等工具(3)其它：水平尺、线坠、钢卷尺、小线等。二、施工工艺1 .工艺流程安装准备测量放线、楼板开孔一管
2、道安装T灌水、通水试验2 .施工要点(1)安装准备：认真熟悉图纸，根据有关专业设备图和装修建筑图，现场核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决。(2)测量放线：根据设计图纸和现场墙体完成面线，将管道坐标、标高位置画线定位。需在楼板、墙体开孔的安排专人提前根据管道点位图进行开孔作业。(3)支管安装 支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊杆尺寸，将预制好的管道托到架子上，再将支管插入立管预留口的承日口内，将支管预留口尺寸找准，并固定好支管，然后打麻、捻灰口。 支管设在吊顶内，末端有清扫口者，应将管接至上层地面，便于清掏。
3、支管安装完成后，将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管日装上临时丝堵。铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。技术交底记录编号工程名称交底日期2022年5月6日施工单位分项工程名称柔性铸铁管道及配件安装交底提要施工工艺、通球及灌水试验、质量控制及成品保护交底内容：卡箍式排水铸铁管立管底部与排出管端部连接，应采用两个45度弯头，并在立管底部设置支墩或支架等固定措施。管道支吊架设置
4、位置应正确，管卡与管道接触紧密，并不得损伤管道外表面。为避免不锈钢卡箍产生电化学腐蚀，卡箍接口排水铸铁管的支吊架不得设在卡箍部位。排水横管每3米管长应设两个支吊架，支吊架应靠近接口部位设置，且与接口间的净距不宜大于300mmo排水横管支吊架与接入立管的距离为300-50(m,排水横管在平面转弯时，弯头处应增设支吊架。排水横管起端和终端应采用防晃吊架。横管防晃吊架间距不大于12m。(4)灌水试验埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。其灌水高度不应低于底层卫生器具的上边缘或底层地面高度，灌水15Inin后，再灌满观察5min,液面不下降，管道及接口无渗漏为合
5、格卫生间支管灌水试验，如果每层需要作闭水试验，气囊的安放有两种办法：一种是边安装边作，安装完成一层排水横支管，从三通甩口处放下气囊;一种是最后统一作，该层有检查口的，将气囊安设在检查口上方；该层无检查口的，将气囊接出一根5m长的气管(可用氧气带子)，将气囊从上层检查口慢慢往下放，估计气囊位于三通下方即可。试压前通知有关人员，验收合格后办理工序交接手续。然后把水泄净，再进行下道隐蔽工序工作。(5)通球试验项目划分及试验内容：一般按规范和设计要求分部位、分系统进行。排水水平干管、主立管应进行100%通球试验，并做记录。通球试验应在室内排水及卫生器具等安装全部完毕，通水检查合格后进行。管道试球直径应

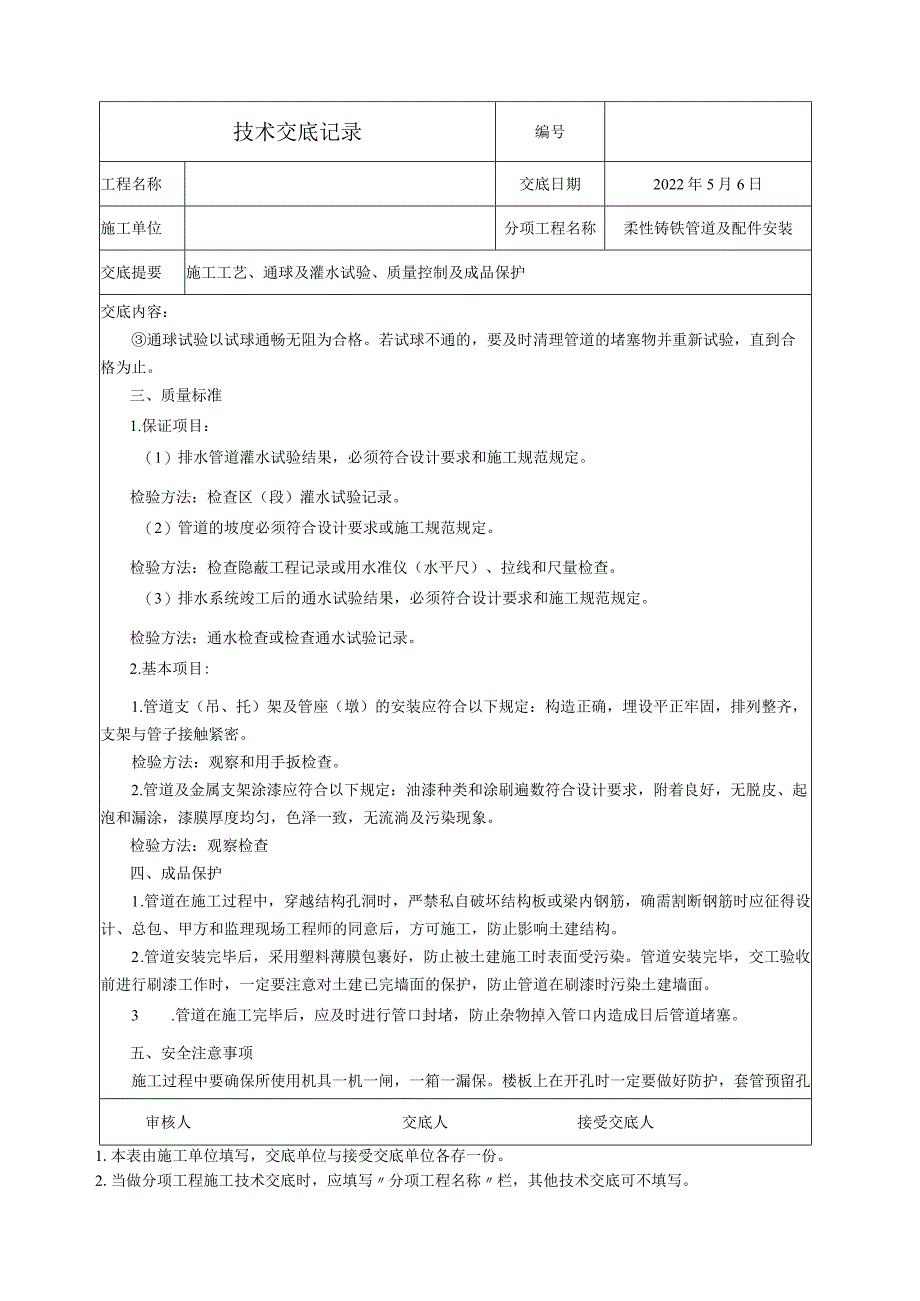

6、不小于排水管道管径的2/3,应采用体轻、易击碎的空心球体进行，通球率必须达到100%。主要试验方法：a排水立管应自立管顶部将试球投入，在立管底部引出管出口进行检查，通水将试球从出口冲出。b横干管及引出管应将试球在检查管管段的始端投入，通水冲至引出管末端排出。室外检查井(结合井)处需加临地网罩，认便将试球截住取出。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。技术交底记录编号工程名称交底日期2022年5月6日施工单位分项工程名称柔性铸铁管道及配件安装交底提要施工工艺、通球及灌水试验、质量控
7、制及成品保护交底内容：通球试验以试球通畅无阻为合格。若试球不通的，要及时清理管道的堵塞物并重新试验，直到合格为止。三、质量标准1 .保证项目：（1）排水管道灌水试验结果，必须符合设计要求和施工规范规定。检验方法：检查区（段）灌水试验记录。（2）管道的坡度必须符合设计要求或施工规范规定。检验方法：检查隐蔽工程记录或用水准仪（水平尺）、拉线和尺量检查。（3）排水系统竣工后的通水试验结果，必须符合设计要求和施工规范规定。检验方法：通水检查或检查通水试验记录。2 .基本项目:1 .管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。检验方法：观察和
