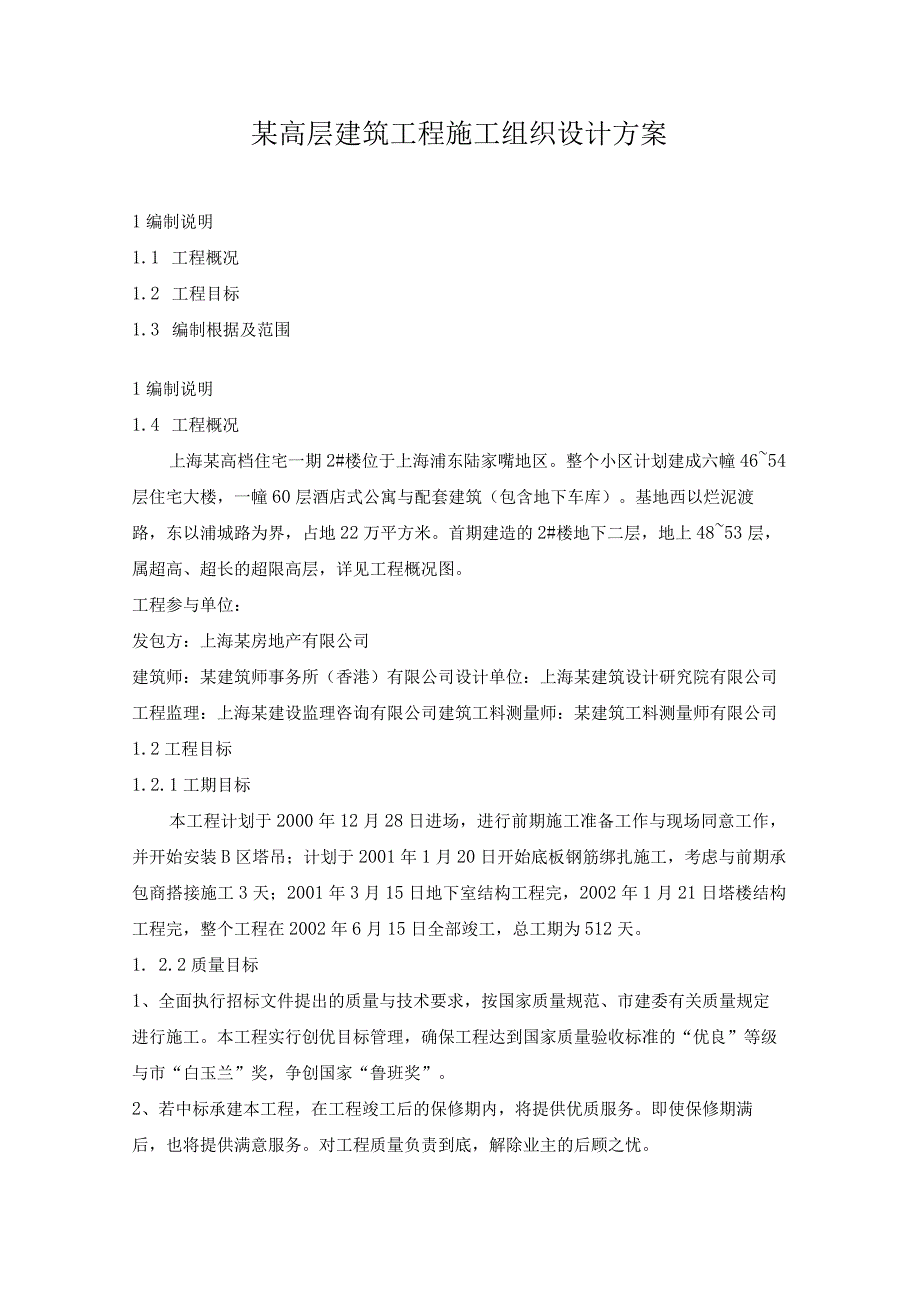

1、某高层建筑工程施工组织设计方案1编制说明1.1 工程概况1.2 工程目标1.3 编制根据及范围1编制说明1.4 工程概况上海某高档住宅一期2#楼位于上海浦东陆家嘴地区。整个小区计划建成六幢4654层住宅大楼，一幢60层酒店式公寓与配套建筑（包含地下车库）。基地西以烂泥渡路，东以浦城路为界，占地22万平方米。首期建造的2#楼地下二层，地上4853层，属超高、超长的超限高层，详见工程概况图。工程参与单位：发包方：上海某房地产有限公司建筑师：某建筑师事务所（香港）有限公司设计单位：上海某建筑设计研究院有限公司工程监理：上海某建设监理咨询有限公司建筑工料测量师：某建筑工料测量师有限公司1.2工程目标1
2、.2.1工期目标本工程计划于2000年12月28日进场，进行前期施工准备工作与现场同意工作，并开始安装B区塔吊；计划于2001年1月20日开始底板钢筋绑扎施工，考虑与前期承包商搭接施工3天；2001年3月15日地下室结构工程完，2002年1月21日塔楼结构工程完，整个工程在2002年6月15日全部竣工，总工期为512天。1. 2.2质量目标1、全面执行招标文件提出的质量与技术要求，按国家质量规范、市建委有关质量规定进行施工。本工程实行创优目标管理，确保工程达到国家质量验收标准的“优良”等级与市“白玉兰”奖，争创国家“鲁班奖”。2、若中标承建本工程，在工程竣工后的保修期内，将提供优质服务。即使保

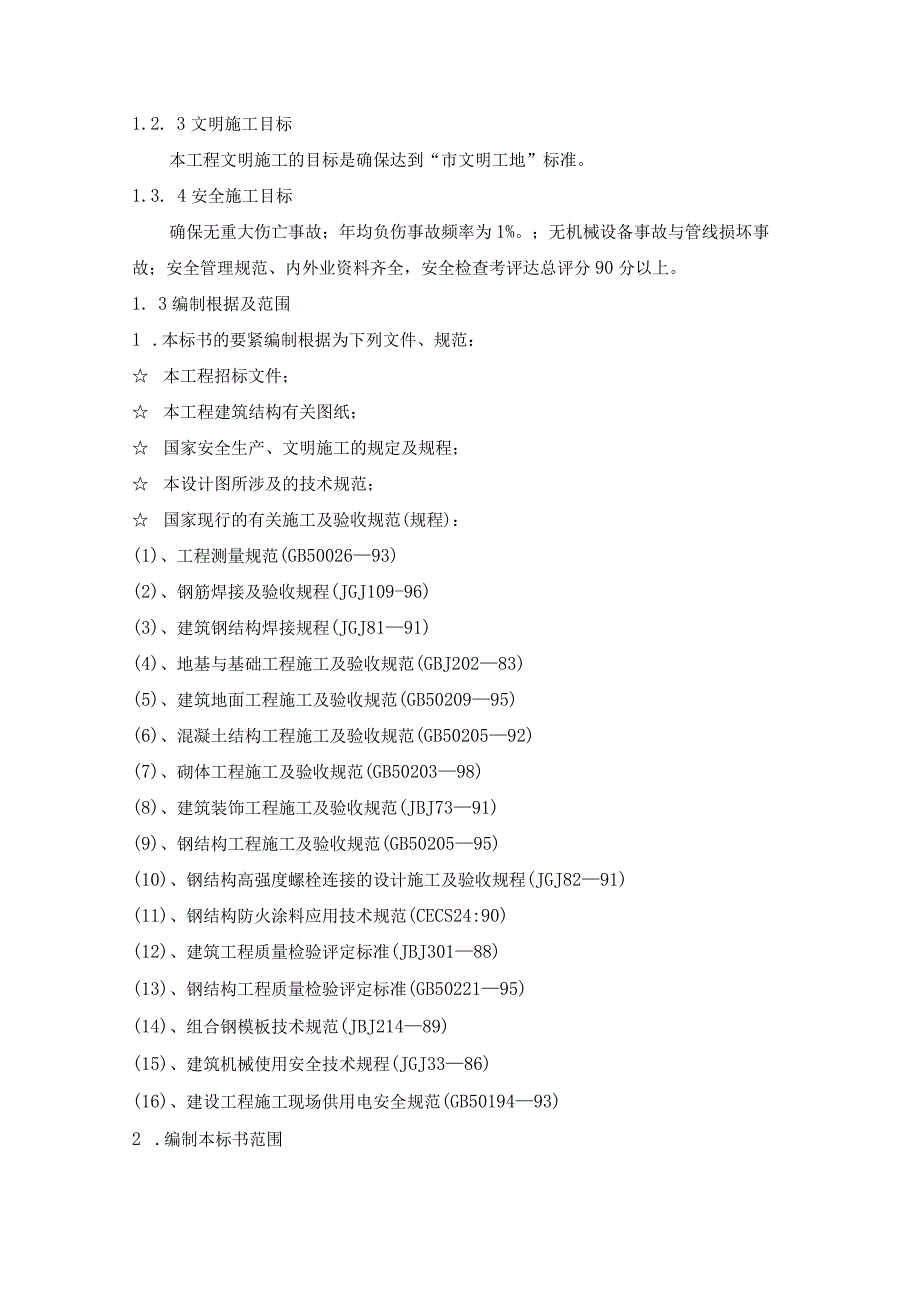

3、修期满后，也将提供满意服务。对工程质量负责到底，解除业主的后顾之忧。1.2. 3文明施工目标本工程文明施工的目标是确保达到“市文明工地”标准。1.3. 4安全施工目标确保无重大伤亡事故；年均负伤事故频率为1%。；无机械设备事故与管线损坏事故；安全管理规范、内外业资料齐全，安全检查考评达总评分90分以上。1. 3编制根据及范围1 .本标书的要紧编制根据为下列文件、规范： 本工程招标文件； 本工程建筑结构有关图纸； 国家安全生产、文明施工的规定及规程； 本设计图所涉及的技术规范； 国家现行的有关施工及验收规范(规程)：(1)、工程测量规范(GB5002693)(2)、钢筋焊接及验收规程(JGJ10
4、9-96)(3)、建筑钢结构焊接规程(JGJ8191)(4)、地基与基础工程施工及验收规范(GBJ20283)(5)、建筑地面工程施工及验收规范(GB5020995)(6)、混凝土结构工程施工及验收规范(GB5020592)(7)、砌体工程施工及验收规范(GB5020398)(8)、建筑装饰工程施工及验收规范(JBJ7391)(9)、钢结构工程施工及验收规范(GB5020595)(10)、钢结构高强度螺栓连接的设计施工及验收规程(JGJ8291)(11)、钢结构防火涂料应用技术规范(CECS24:90)(12)、建筑工程质量检验评定标准(JBJ30188)(13)、钢结构工程质量检验评定标准(

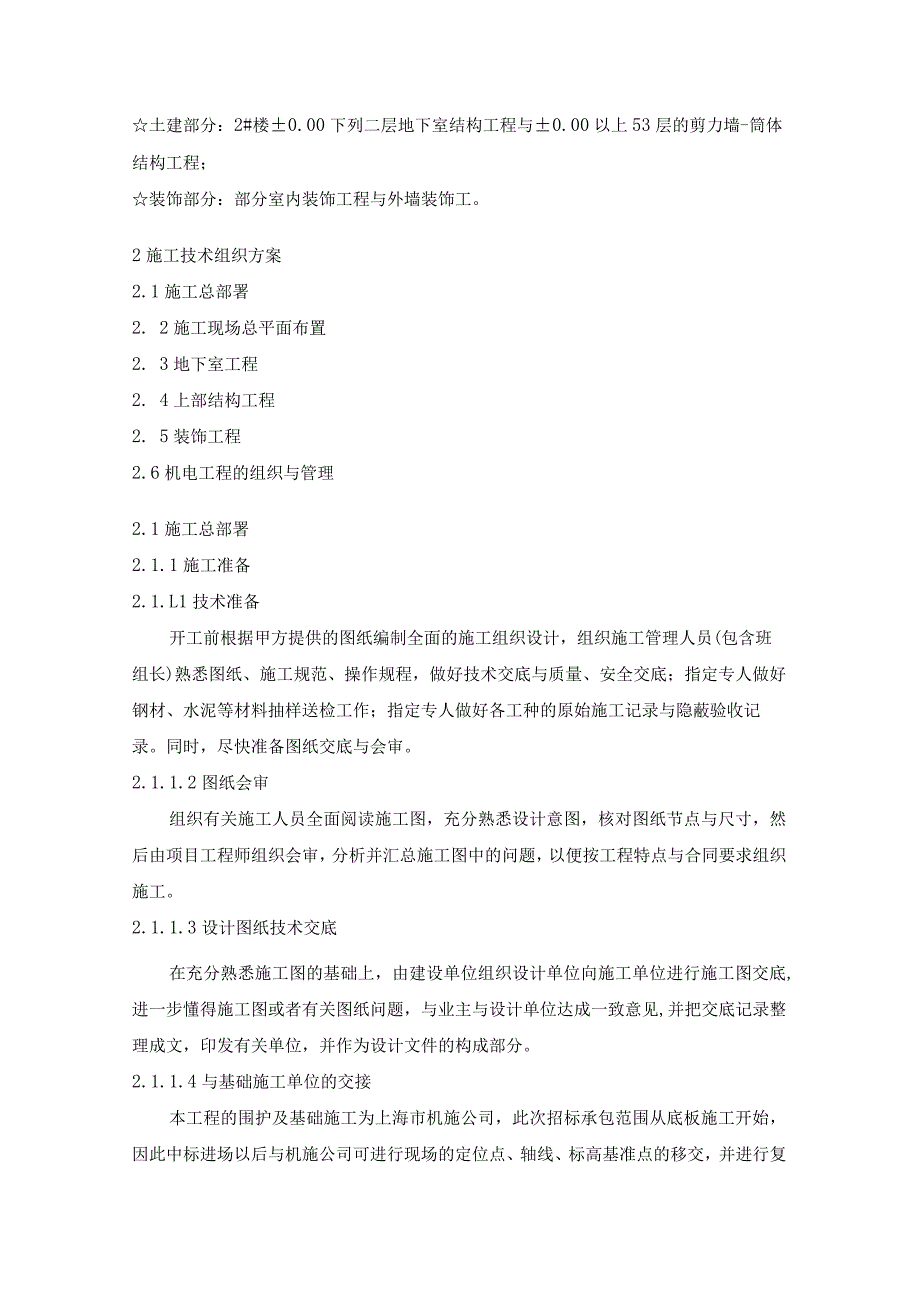

5、GB5022195)(14)、组合钢模板技术规范(JBJ21489)(15)、建筑机械使用安全技术规程(JGJ3386)(16)、建设工程施工现场供用电安全规范(GB5019493)2 .编制本标书范围土建部分：2#楼0.00下列二层地下室结构工程与0.00以上53层的剪力墙-筒体结构工程；装饰部分：部分室内装饰工程与外墙装饰工。2施工技术组织方案2.1施工总部署2. 2施工现场总平面布置2. 3地下室工程2. 4上部结构工程2. 5装饰工程2.6机电工程的组织与管理2.1施工总部署2.1.1施工准备2.1.L1技术准备开工前根据甲方提供的图纸编制全面的施工组织设计，组织施工管理人员(包含班组
6、长)熟悉图纸、施工规范、操作规程，做好技术交底与质量、安全交底；指定专人做好钢材、水泥等材料抽样送检工作；指定专人做好各工种的原始施工记录与隐蔽验收记录。同时，尽快准备图纸交底与会审。2.1.1.2图纸会审组织有关施工人员全面阅读施工图，充分熟悉设计意图，核对图纸节点与尺寸，然后由项目工程师组织会审，分析并汇总施工图中的问题，以便按工程特点与合同要求组织施工。2.1.1.3设计图纸技术交底在充分熟悉施工图的基础上，由建设单位组织设计单位向施工单位进行施工图交底,进一步懂得施工图或者有关图纸问题，与业主与设计单位达成一致意见,并把交底记录整理成文，印发有关单位，并作为设计文件的构成部分。2.1.
7、1.4与基础施工单位的交接本工程的围护及基础施工为上海市机施公司，此次招标承包范围从底板施工开始，因此中标进场以后与机施公司可进行现场的定位点、轴线、标高基准点的移交，并进行复核，此外还务必着重做好下列移交工作：1、水、电的移交；2、部分临设的移交；3、桩基施工、验收资料的移交；4、拆撑的协调。2.L2工程分区本工程的体量比较大，单风光积达到10万平方米，设计在2.5轴与3.6轴侧边1.5m的位置上，从下到上留有LOm的后浇带，整个工程的施工分区，以后浇带分界，分成A、B、C三个施工作业区，每个施工区段流水进行作业。详见施工分区图。附图：施工分区图2.1.3施工总流程2.2施工现场总平面布置2
8、.2.1布置原则1 .本工程施工周期长，建筑面积大，工期紧。在施工过程中务必充分利用建设空间。根据本工程的施工特点，进行科学动态管理现场，施工现场平面布置图按施工进度进行合理调整。2 .明确划分施工区域与材料堆放场地，保证材料运输道路环通通畅，施工方便。3 .平面布置要符合施工流程要求，减少对专业工种与其他方面施工的干扰。4 .施工区域与生活区域分开，且各类生产设施布置便于施工生产安排，且满足安全防火、劳动保护的要求。5 .平面布置要符合本市文明施工的有关规定执行，着眼于创市文明工地的目标实施，高起点，严要求。符合工程总体环境的要求，进行封闭施工，不影响临近周围居民的正常生活。2.2.2施工现
9、场总平面布置2.2.2.1大临设施布置1 .围墙利用基地原有围墙，对原围墙作相应修补、美化、调整。在围墙上进行广告语、企业宗旨等文明标化的施工装饰。在甲方售楼处建成投入使用以后，沿售楼处把施工围墙进行内退，让出售楼处广场用地。2 .大门在浦城路开设1#、2#、3#大门，其中3#大门要紧是用于甲方人员的进出。大门的设置按公司规定标准设置，并在门边设置门卫室。在大门旁设置一非机动车出入口，为施工人员的日常生活提供方便。大门、排水沟与洗车台形式见下图。3.施工便道施工现场设置8米宽的要紧车行施工便道，在1#与2#要紧大门处浇捣一块面积较大配筋混凝土路面。在原地面上夯实原土，铺150厚道渣，浇150厚
10、C20碎，由于基坑上部是使用放坡形式，因此沿基坑浇筑68米钢筋碎施工便道，并支设钢管栏杆。施工便道全部使用硬地坪。行车便道全部进行配筋，售楼处建成后设专门的甲方与客户通道。地下室回填土施工完毕后，浇简易碎路面以便脚手搭设。4 .办公室根据本工程场布的总体安排，办公室布置在甲方售楼处边，两层临时房。临时办公室除会议室用隔墙隔断外，其余整个办公室用3m的隔断分隔。以表达办公环境的整体统一性。5 .宿舍 要按工程进度、工程量进行科学的预算，搭足临时宿舍。 宿舍布置在现有临房处，靠围墙搭建。生活区内设浴室、食堂等生活设施。在临时宿舍上要布置相应的安全，文明施工、企业宗旨等宣传铭牌。 落实专人负责临时设
11、施的卫生保洁工作。6.厕所 工地厕所内墙面贴1.8m高白磁砖，地面铺地砖以利保洁。并由专人进行保洁,定时喷洒空气清新剂做到无异味。 上部结构阶段，每两层设一小便间。 垂直水管向0.5立方米水箱供水，然后供便斗冲洗用。 楼层的排水由分管至总管，沿主体结构向下敷设。7 .食堂食堂的设施、卫生要严格按照上海市有关规定进行搭设，确保卫生。墙面满铺白磁砖，地面满铺地砖以利于保洁。门口设茶水棚与茶水桶，加盖上锁。8 .2.2.2大临设施一览表设施心际络相册或AitR(t)*注办公室恬W两88讲望松.PvCflUw用IMfwmw浩动雳TTO食堂“用;整房52洛室联）府房30W.侵丽而、，U池11MWt土质用
12、由8CE三3加瓦横板顶、好雄啦吊顶10Hh水电网0而随用幼怏生子鞭丽港86%mX8搭甲y0田即手*e三IBO4,凡照板国P华丽混合3转E、观间！顶、射L至U木工m而MR3B48.瓦板曲1094R8048e,瓦楞校IP.用的蝴R间活劭网30电Irfi)活功雳18根笫徇活纺网30”和机棚IUJ3t1848,反而2乙MPfi)ftfr36t.HhS屋顶、叫】天14-XH天ISIt250j4am*rMGHin30酊IB加工福il同式EB48,瓦横银囤护2.2.3结构施工场布图施工现场布置图2. 2. 4装饰施工场布图2. 2. 5施工现场水、电布置2. 2.5.1施工用水布置1 .施工用水为2根4)1
13、00进水管，进水管装上水表后与现场四周敷设的水管接通，再接至各个用水点。2 .施工用水在平面上与立面上分开布置，在平面上沿施工场地周边明沟底布置080水管，在施工场地周边的水管每隔30m左右设一个3/4水龙头。3 .在上部结构的施工中，消防用水及施工用水分开考虑，施工用水与消防用水分别设管附在主体结构垂直向上敷设，并配置高压水泵或者增压水泵。4 .在工地四个角上布置四只消防用水龙头，楼层每一层设一个消防龙头。2. 2.5.2施工排水布置1 .在施工场地周围布置环形明排水沟，排水沟使用砖砌粉刷，排水沟截面尺寸300300mm,每隔30m左右设一个沉淀池，沉淀池为800X800X800mm,排水沟
14、有3%。坡度，盖板使用废旧钢筋电焊制成，并接通大门口沉淀池。2 .在场地大门口设置总沉淀池，场地污水处理经沉淀池沉淀后方能排入市政污水管，沉淀池派人定时清理。3 .在结构施工中，各单体安装一根竖直污水排水管、楼层施工、调试产生的水都通过该污水管引入临时废水池内。2. 2.5.3施工用电布置业主在场地的西北角的总电箱提供100OKW施工用电，电缆分2路沿围墙敷设接至各施工用电配电箱处，具体如下：1 .用35三2橡皮铜质五芯电缆，从配电总箱分路接至配电分箱，负责生活区、办公区供电及各水平、垂直楼层施工作业点。2 .用50mm2橡皮铜质五芯电缆，从配电总箱接至配电分箱负责木模加工，钢筋加工等加工区供电。3 .用95m2橡皮铜质五芯电缆，接至配电分箱，供塔吊及人货电梯等大型机械用电。4 .安全通道及地下室专设一路36V照明电。5 .地下室施工期间，夜间照明用高压燧灯提供坑内照明，上部结构施工利用塔吊上安装的高压烯灯提供照明，并在施工现场四周显要位置设置灯架，安装高压燃灯。6 .用电设计工地临时供电在施工现场设置配电间，为满足文明标化施工得要求，设计输电线的走向沿围墙做瓷瓶架空敷设。电缆须穿道路时埋于场地30CM下列，上盖粗纱后用水泥板盖上后覆土，遇道路处电缆外套钢管。7 .3地下室工程2.3.1底板施工2.3.1.1工艺流程
