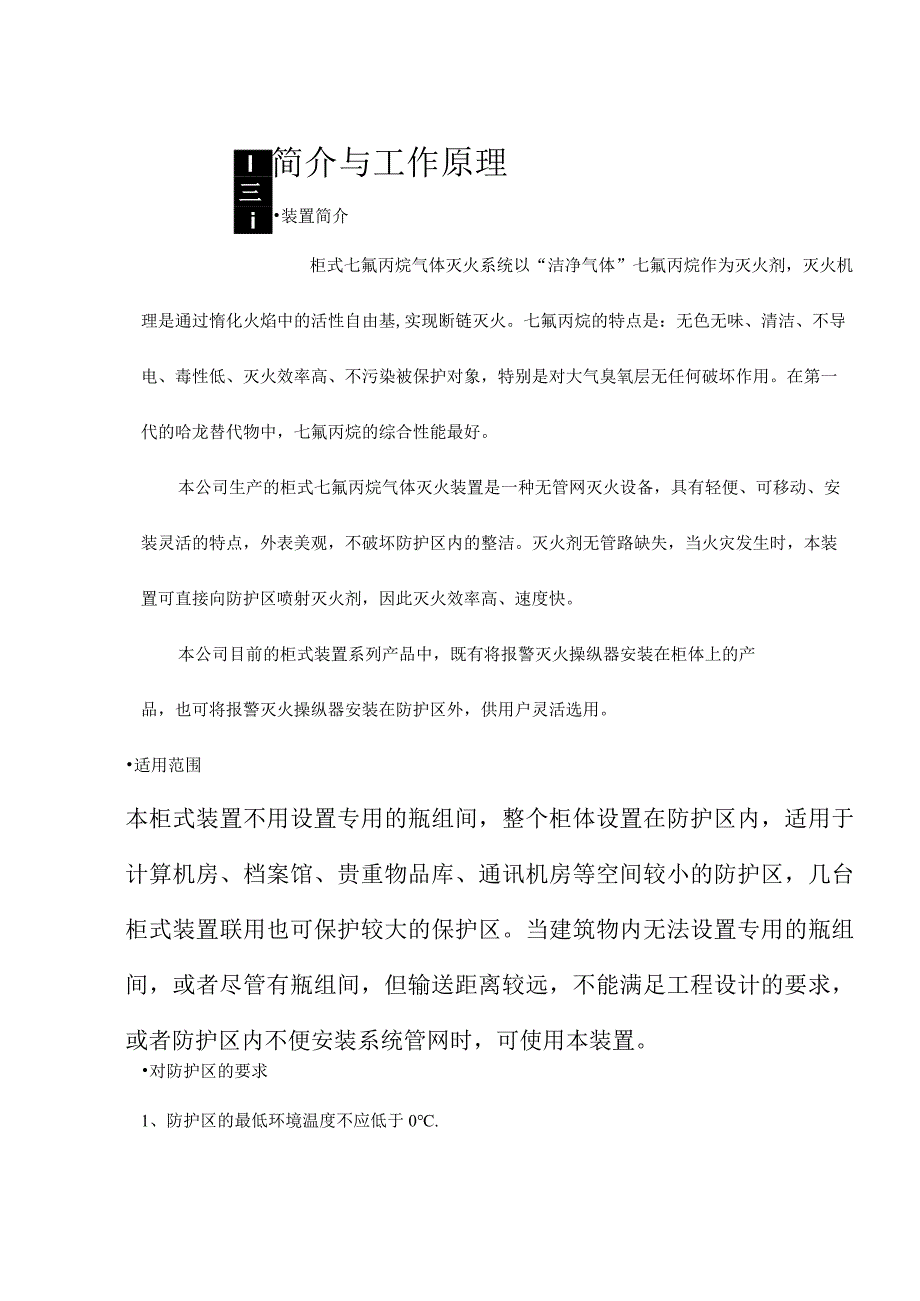

1、柜式七氟丙烷HFC227ea气体灭火装置产品说明书柜式七氟丙烷(HFC-227ea)气体灭火装置产品说明书杭州新纪元消防科技有限公司(2)一、装置简介与工作原理二、装置基本性能参数(6)三、装置选用方法(7)四、装置构成(10)五、安装(11)六、灭火剂设置用量计算(13)七、装置使用方法(15)八、装置的检查与保护(17)(19)九、注意事项I三i简介与工作原理装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在
2、第一代的哈龙替代物中，七氟丙烷的综合性能最好。本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路缺失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。本公司目前的柜式装置系列产品中，既有将报警灭火操纵器安装在柜体上的产品，也可将报警灭火操纵器安装在防护区外，供用户灵活选用。适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间，或者尽管有瓶组间，但
3、输送距离较远，不能满足工程设计的要求，或者防护区内不便安装系统管网时，可使用本装置。对防护区的要求1、防护区的最低环境温度不应低于0.2、防护区保护结构及门窗的耐火极限均不应低于O.5h；吊顶的耐火极限不应低于0.25ho3、防护区保护结构承受内压的同意压强，不宜低于1.2kPa。4、防护区灭火时应保持封闭条件，除泄压口以外的开口，与用于该防护区的通风机与通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位使用新材料，产品性能可靠，其要紧指标达到国内领先水平。各项指标均符合经国家固定灭火系统技术委员会审查的Q/
4、HSB08-2001柜式七氟丙烷(HFC227ea)气体灭火装置标准的要求。系统中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装置的可靠性。柜式装置工作原理图见图117nrI防护区ndL紧急启停按钮5电气操纵线路9.集流管13.机械应急启动把手17.启动装置2.放气指示灯6.火灾探测器10.灭火剂管路单14柜体18.报警灭火操纵3.光报警器7.喷嘴11.压力软管15.灭火剂储存容4.声报警器8.信号反馈装置12.灭火剂容器阀16.启动管路图1柜式装置工作原理图灭火装置动作程序图动电气紧急切断放气指示报警控制器电气紧急后动火灾显示盘信号反馈装置启
5、动装置动作械急动机应启容器阀开启灭火剂喷射图2灭火装置动作操纵程序图基本性能参数表1装置的基本参数装置设计工作压力2.5MPa装置最大工作压力(50C)3.4MPa灭火剂储存容器充装压力(20)2.5MPa灭火剂储存容器容积90L喷射时间WS最大喷射时间IOs装置工作电源AC220V50Hz，DC24V气体储存环境温度050启动气体氮气(2启动气体充装压力(20C)6MPa产品型号灭火剂最大充装量(kg)单机最大保护容积(m3)外形尺寸长X宽X高(mm)ZHG251x70ZHG(B)251x7070107550x420x1700ZHG252x70ZHG(B)252x702702141000x4
6、20x1700ZHG251x90ZHG(B)251x9090139550x420x1700ZHG252x90ZHG(B)25-2x902902781000x420x1700注：1、单机最大保护容积是按8%的设计浓度进行设计的，选用时应计算防护区灭火剂设置用量。本公司也可根据用户的要求度身订做，为用户提供多瓶组合的柜式装置。2、ZHG(B)系列为报警灭火操纵器安装在柜体上的产品。当几台柜式装置联用时，只需要一套报警灭火操纵器.装置选用方法选用本柜式装置时，应确定该保护区的保护对象，计算出防护区的净容积，即可从下列表格选出所需的装置型号与应该充装的灭火剂量。表2通讯机房、电子计算机房等防护区(灭火
7、设计浓度为8%)防护区净容积(In3)选用装置灭火剂充装量(kg)50ZHG251x7033.760ZHG25l7O4070ZHG251x7046.980ZHG251x7052.790ZHG251x7059100ZHG251x7065.4110ZHG25-l9071.7120ZHG25-l9078130ZHG25-l9084.4140ZHG251x9090.7150ZHG252x702x49.6160ZHG252x702x52.7170ZHG252x70255.9180ZHG25-270259190ZHG25-2702x62.2200ZHG25-2702x65.4210ZHG252x702x6
8、8.6220ZHG252x902x71.7230ZHG252x902x74.9240ZHG252x90278250ZHG252x902x81.2260ZHG252x902x84.4270ZHG25-2902x87.6280ZHG252x90290.7284两台ZHG25-2x70447290两台ZHG25-2x70448300两台ZHG25-2704x49.5表3油浸变压器、带油开关的配电室与自备发电机房等防护区(灭火设计浓度为8.3%)防护区净容积G113)选用装置灭火剂充装量(kg)50ZHG251x703560ZHG251x7041.670ZHG25-l7048.280ZHG251x70
9、54.890ZHG251x7061.4100ZHG251x7068110ZHG251x9074.6120ZHG251x9081.2130ZHG25-19O87.8140ZHG25-2702x48.2150ZHG252x702x51.5160ZHG252x702x54.8170ZHG252x70258.1180ZHG252x702x61.4190ZHG25-27O2x64.7200ZHG25-2702x68210ZHG252x902x71.3220ZHG252x902x74.6230ZHG252x902x77.9240ZHG252x902x81.2250ZHG25-2902x83.5260ZHG
10、25-2902x87.8270两台ZHG252x704x46.6280两台ZHG252x704x48.2290两台ZHG252x704x49.9300两台ZHG252x704x51.5表4图书、档案、票据与文物资料库等防护区（灭火设计浓度为10%）防护区净容积On，）选用装置灭火剂充装量（kg）50ZHG2517042.560ZHG25-l7050.670ZHG2517058.780ZHG25J7O66.890ZHG2519074.9100ZHG2519083110ZHG252702x46.6120ZHG25-2702x50.6130ZHG25-2702x54.7140ZHG252702x58
11、.7150ZHG252702x62.8160ZHG252702x66.8170ZHG252702x70.9180ZHG25-2902x74.9190ZHG25-2902x79200ZHG252x902x83210ZHG252902x87220两台ZHG252x704x46.6230两台ZHG252704x48.6240两台ZHG25-2704x50.6250两台ZHG25-2704x52.6260两台ZHG252x704x54.7270两台ZHG252x704x56.7280两台ZHG252x704x58.7290两台ZHG252x704x60.7300两台ZHG252x704x62.8四装置
12、构成ZHG系列柜式七氟丙烷气体灭火装置为独立的全淹没灭火系统，其中的ZHG(B)型装置的报警灭火操纵器安装在柜体上。图3ZHG(B)系列型号的装置图4ZHG系列型号的装置五安装本装置的安装场所应符合下列要求：(1)环境温度为0450。C，且干燥、通风良好；(2)空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则务必予以保护，装置不得受到震动与冲击；(3)整个柜体务必能安装平稳，不同意倾斜；(4)防护区的面积不宜大于100m2，容积不宜大于300；(5)防护区保护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；(6)防护区保护结构承受内压的同意压强，不宜低于1.2k
