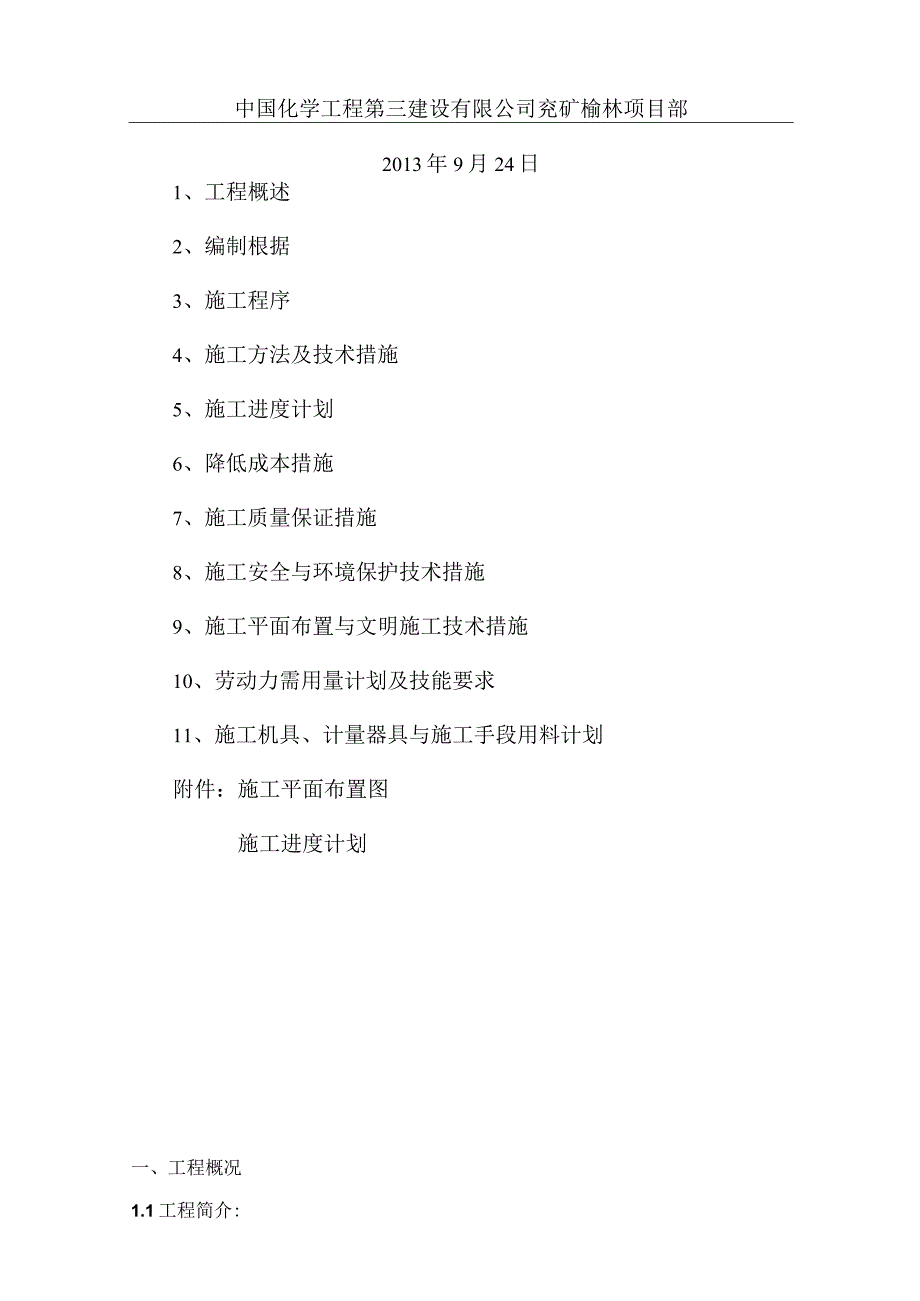

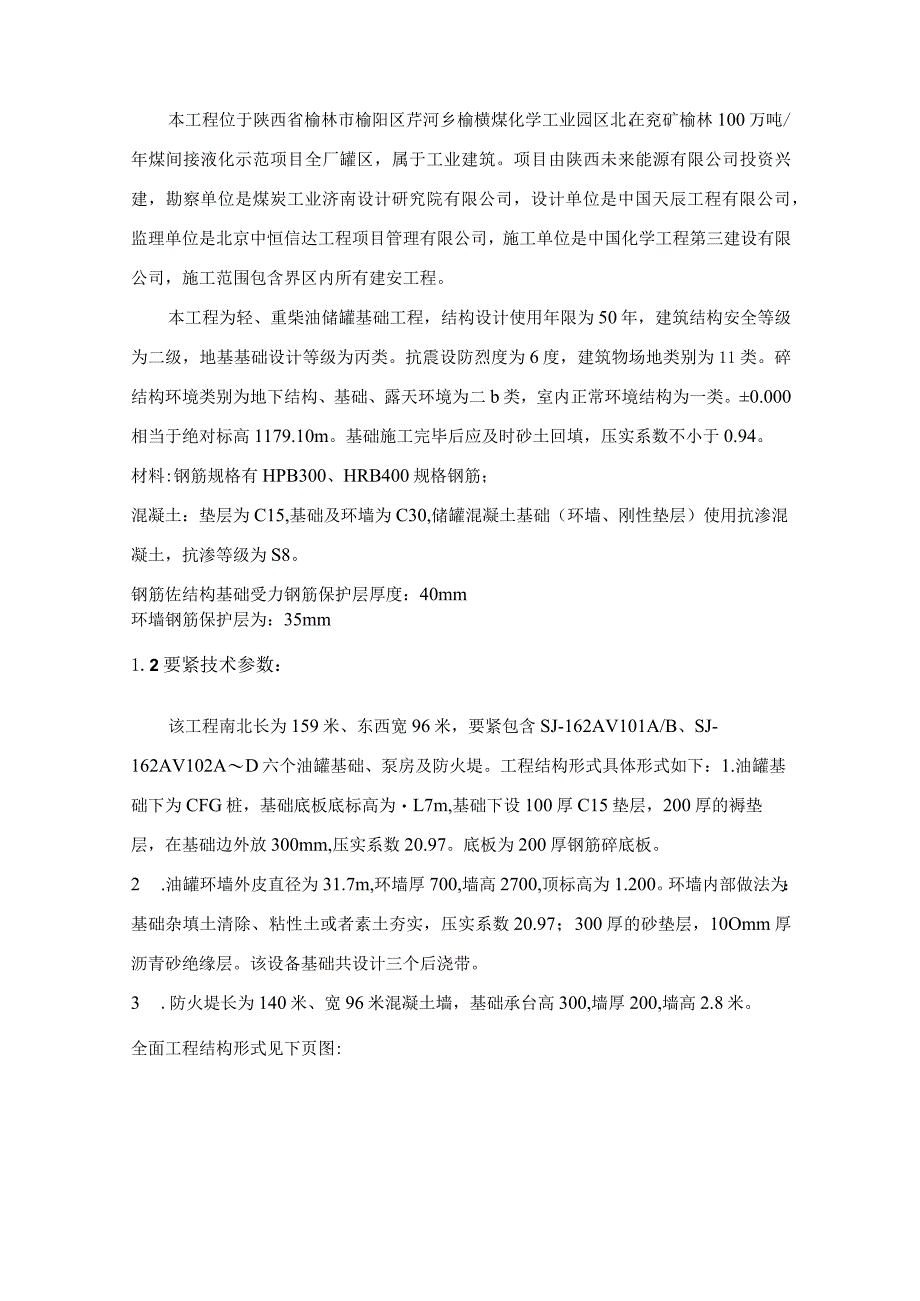

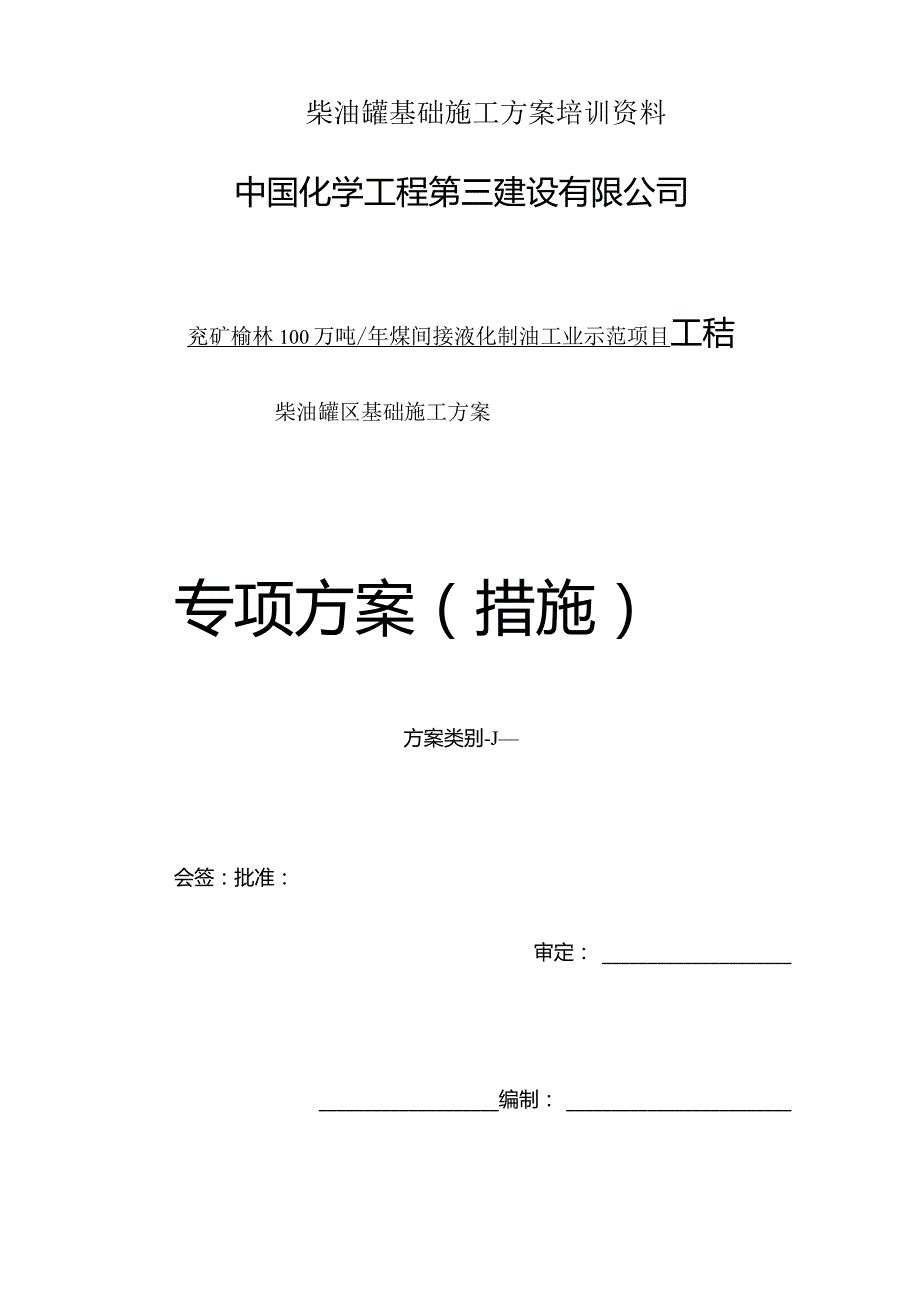

1、柴油罐基础施工方案培训资料中国化学工程第三建设有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目工秸柴油罐区基础施工方案专项方案（措施）方案类别-J会签：批准：审定：编制：中国化学工程第三建设有限公司兖矿榆林项目部2013年9月24日1、工程概述2、编制根据3、施工程序4、施工方法及技术措施5、施工进度计划6、降低成本措施7、施工质量保证措施8、施工安全与环境保护技术措施9、施工平面布置与文明施工技术措施10、劳动力需用量计划及技能要求11、施工机具、计量器具与施工手段用料计划附件：施工平面布置图施工进度计划一、工程概况1.1工程简介:本工程位于陕西省榆林市榆阳区芹河乡榆横煤化学工业园区
2、北，在兖矿榆林100万吨/年煤间接液化示范项目全厂罐区，属于工业建筑。项目由陕西未来能源有限公司投资兴建，勘察单位是煤炭工业济南设计研究院有限公司，设计单位是中国天辰工程有限公司，监理单位是北京中恒信达工程项目管理有限公司，施工单位是中国化学工程第三建设有限公司，施工范围包含界区内所有建安工程。本工程为轻、重柴油储罐基础工程，结构设计使用年限为50年，建筑结构安全等级为二级，地基基础设计等级为丙类。抗震设防烈度为6度，建筑物场地类别为11类。碎结构环境类别为地下结构、基础、露天环境为二b类，室内正常环境结构为一类。0.000相当于绝对标高1179.10m。基础施工完毕后应及时砂土回填，压实系数
3、不小于0.94。材料:钢筋规格有HPB300、HRB400规格钢筋；混凝土：垫层为C15,基础及环墙为C30,储罐混凝土基础（环墙、刚性垫层）使用抗渗混凝土，抗渗等级为S8。钢筋佐结构基础受力钢筋保护层厚度：40mm环墙钢筋保护层为：35mm1.2要紧技术参数：该工程南北长为159米、东西宽96米，要紧包含SJ-162AV101A/B、SJ-162AV102AD六个油罐基础、泵房及防火堤。工程结构形式具体形式如下：1.油罐基础下为CFG桩，基础底板底标高为L7m,基础下设100厚C15垫层，200厚的褥垫层，在基础边外放300mm,压实系数20.97。底板为200厚钢筋碎底板。2 .油罐环墙外
4、皮直径为31.7m,环墙厚700,墙高2700,顶标高为1.200。环墙内部做法为：基础杂填土清除、粘性土或者素土夯实，压实系数20.97；300厚的砂垫层，10Omm厚沥青砂绝缘层。该设备基础共设计三个后浇带。3 .防火堤长为140米、宽96米混凝土墙，基础承台高300,墙厚200,墙高2.8米。全面工程结构形式见下页图:0,7SJ-162AV101ABSJ-162AV102A-DW三泵房长为45米、宽IO米，高7.0米（屋脊高7.15米），工程要紧包含18个框架柱;泵设备基础SJ-162AP102AC、SJ-162AP104AE等。工程结构形式具体形式如下：1.基础为独立基础，基础底板底标
5、高为2.1m,基础下设100厚C15垫层，基础间设JL*,柱断面为500*600、500*500；建筑高7.0米，设梁、板，板厚150。2.内设设备基础SJ-162AP102AC、SJ-162AP104A-E共8个基础（暂定），断面2.13*1.0,高1.3米，全面工程结构形式见下页图：7.1507.000m.板制面目二、编制根据2.1 此施工方案根据业主下发的施工图编制;2.2 施工合同；2.3 地质勘察报告；2.4 批准的施工组织设计；2.5 国家有关施工技术、安全规范、规程序号施工技术规范名称规范代号1工程测量规范GB50026-20072混凝土结构工程施工质量验收规范GB50204-2
6、0113建筑工程质量验收统一标准GB50300-20014钢筋混凝土用热轧光圆钢筋GB1499.1-20085钢筋混凝土用热轧带肋钢筋GB1499.2-20076钢筋混凝土结构平面表示法IIGlOl-r37钢筋焊接及验收规范JGJ18-20128钢筋机械连接技术规程JGJ107-20109混凝土泵送施工技术规程JGJ/T10-201110混凝土质量操纵标准GB50164-201111施工现场临时用电安全技术规范JGJ46-200512建筑施工安全检查标准JGJ59-201113建筑施工高处作业安全技术规范JGJ80-200114建筑施工扣件式钢管脚手架安全技术规范JGJ130-201115建筑
7、机械使用安全技术规程JGJ33-200116建筑施工模板安全技术规程JGJ162-200817建设工程文档整理规范GB/T50328-200123建筑施工手册（第四版）建筑工业出版社28其他有关的标准图集三、施工程序3.1分部工程施工程序:3.2关键工序序号关键工序名称工序特点、难点、要紧实物量及要紧技术参数备注1平面坐标及标高操纵点平面坐标及操纵点高程的误差操纵。2轴线定位轴线及误差的操纵3基础标高操纵基础底标高为-2.100m,难点为测量误差操纵。4基础模板基础模板为18厚建筑木模板，尺寸按照图纸所示。难点为标高与截面尺寸操纵。5基础钢筋基础钢筋操纵难点：间距，规格型号，绑扎搭接锚固长度操
8、纵6基础混凝土浇筑振捣操纵7八;基础尺寸偏差测量、表面观感等外观四、施工方法及技术措施4.1 工程测量测量人员务必熟悉全厂总体布置图与建筑施工图设计，找出本工程要紧轴线的设计位置，与各部分之间的几何关系，再结合现场条件与操纵点的分布，建立合理的施工测量操纵网与施工放样方法。测量小组配备3人，包含2名测绘工，现场配备水准仪、经纬仪、全站仪等测量仪器，钢尺通过校检后方可投入使用。平面操纵：根据建筑方格网点，建立施工轴线操纵网，使用仪器有：测角为经纬仪、全站仪测边。使用I级导线精度要求施测。操纵点应选择在通视良好、利于长期储存的地方。要紧操纵网点埋设混凝土标桩，其埋设深度根据地冻线与场地平整的设计标
9、高确定。高程操纵：根据建筑方格网点联测高程到施工点，使用DSI水准仪进行H等水准测量。水准点选在土质坚硬、便于长期储存与使用方便的地方。沉降观测：在施工过程中，应对重要的的建（构）筑物、设备基础按图纸要求进行沉降观测。观测周期应根据建、构筑物的特征、变形速率与工程地质条件等因素综合考虑，使用11等水准精度观测。操纵桩及水准点保护：在施工过程中，要加强对方格网与水准观测点的保护，采取严密措施，并用醒目的围栏进行围护，防止操纵点损坏。4.2 土方工程根据工程基础图纸上，该区域内基础比较集中，密度大，该工程土方使用大开挖。根据场地实际抄测,需下挖2m,场地为细沙土，按1:2放坡。挖掘机（1.25m3
10、）挖土，装载机配合运土，运至100oM以内的场内堆放。施工流程：确定开挖的顺序与坡度一定位放线一分段平均下挖一修边与清底。挖土机挖土时，暂留为20Cm厚土层人工进行清理。在机械施工挖不到的土方,应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。修帮与清底。在距槽底设计标高5cm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或者铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。槽底修理铲平后，进行质量检查验收。土方开挖及基础施工过程中，基坑边堤1.8米范围内不得弃土，或者行走大型机械及施工施加重
11、载，以保证边坡稳固，施工安全。如遇特殊情况务必采取加固措施。基坑四周搭设脚手架围栏，显眼位置悬挂安全警告牌，夜间使用照明灯照亮基坑位置，防止人员不小心跌入坑中。4.3 基础钎探因厂区地基未强夯，除桩基以外天然地基按规范要求务必进行钎探，1、要紧机具穿心锤重IOkg,尖锥头、触探器钎杆25钢筋，长度1.51.8m。其他有铅丝、凳子、手推车、夹具、撬棍（拔钢钎用）、钢卷尺等。2、作业条件1）基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。2）根据设计图纸绘制钎探孔位平面布置图。3）按钎探孔位平面布置图放线并撒白灰点。4）杆上预先划好30Cm横线。5）钎探孔的排列方式使用梅花型排列
12、方式，间距1.5米，孔深2.0米。3、操作工艺工艺流程确定打钎顺序一一就位打钎一一记录锤击数一一整理记录一一拔钎盖孔一检查孔深一一灌砂1）钎探孔位置平面布置图放线，孔位钉上小木桩或者洒上白灰点。2）将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm,把触探杆竖直打入土层中。3）记录锤击数。钎杆每打入土层30cm,记录一次锤击数。按地基钎探记录执行。4）、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。5）移位：将触探杆搬到下一个孔位，以便继续打钎。6）灌砂：打完的钎孔，通过质检人员与工长检查孔深与记录无误后，即进行
13、灌砂。灌砂时每填入30Cm左右，可用钢筋捣实一次。7）、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清晰，通过技术负责人、质检员、打钎人员签字后归档。五、质量要求1、钎探深度务必符合要求，锤击数记录准确，不得作假钎。2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。六、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或者灌砂。4.4 褥垫层或者砂石垫层4.4.1 施工准备A、材料及要紧机具：该工程使用人工级配砂石：砂子为现场自然砂子，其掺量按照砂子：石子=6:4要求。颗粒级配应良好。B、级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结
14、地基时，含泥量不宜超过3%。碎石或者卵石最大粒径不得大于垫层或者虚铺厚度的2/3,并不宜大于50mm。C、要紧机具：通常应备有木夯、蛙式或者柴油打夯机、50推土机、压路机（6IOt）.手推车、平头铁锹、喷水用胶管、2m靠尺、小线或者细铅丝、钢尺或者木折尺等。4.4.2 作业条件：A、设置操纵铺筑厚度的标志，如水平标准木桩或者标高桩，或者在固定的建筑物墙上、槽与沟的边坡上弹上水平标高线或者钉上水平标高木橙。B、在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或者降低地下水平的措施，使基坑（槽）保持无水状态。C、铺筑前，应组织有关单位共同验槽，包含轴线尺寸、水平标高、地质情况,如有无孔洞、沟
15、、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。D、检查基槽（坑）、管沟的边坡是否稳固，并清除基底上的浮土与积水。4.4.3 操作工艺A、工艺流程：检验砂石质量一一分层铺筑砂石一一洒水夯实或者碾压一一找平一一验收。B、对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或者规范的规定。C、分层铺筑砂石。铺筑砂石的每层厚度，通常为1520cm,不宜超过30cm,分层厚度可用样桩操纵。视不一致条件，可选用夯实或者压实的方法。砂与砂石地基底面宜铺设在同一标高上，如深度不一致时，基土面应挖成踏步与斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.51.0m,并应充分压（夯）实。铺
