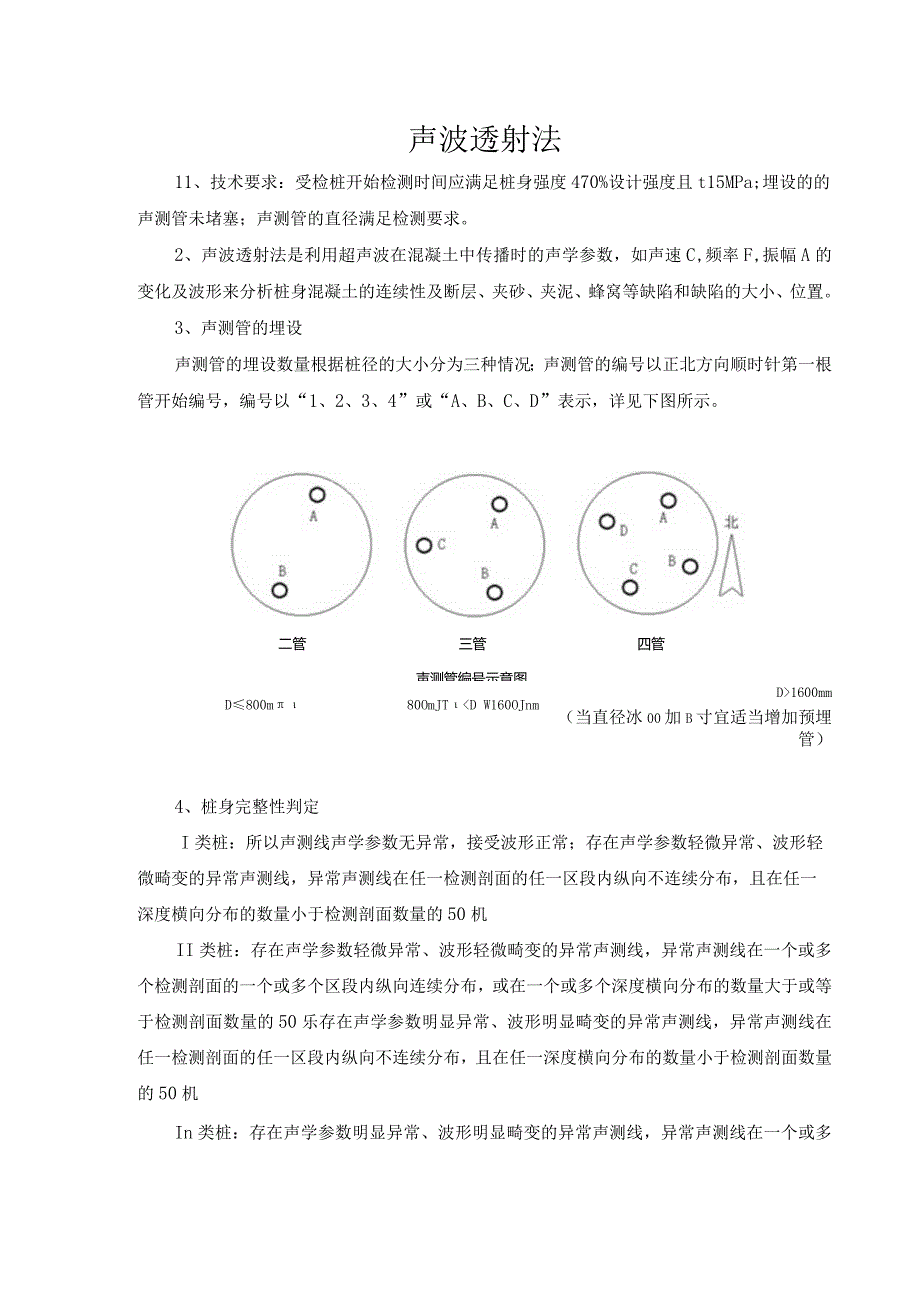

1、声波透射法11、技术要求:受检桩开始检测时间应满足桩身强度470%设计强度且t15MPa;埋设的的声测管未堵塞;声测管的直径满足检测要求。2、声波透射法是利用超声波在混凝土中传播时的声学参数,如声速C,频率F,振幅A的变化及波形来分析桩身混凝土的连续性及断层、夹砂、夹泥、蜂窝等缺陷和缺陷的大小、位置。3、声测管的埋设声测管的埋设数量根据桩径的大小分为三种情况;声测管的编号以正北方向顺时针第一根管开始编号,编号以“1、2、3、4”或“A、B、C、D”表示,详见下图所示。二管三管四管声测管编号示意图D800m80OmJT1600mm(当直径冰00加B寸宜适当增加预埋管)4、桩身完整性判定I类桩:所

2、以声测线声学参数无异常,接受波形正常;存在声学参数轻微异常、波形轻微畸变的异常声测线,异常声测线在任一检测剖面的任一区段内纵向不连续分布,且在任一深度横向分布的数量小于检测剖面数量的50机II类桩:存在声学参数轻微异常、波形轻微畸变的异常声测线,异常声测线在一个或多个检测剖面的一个或多个区段内纵向连续分布,或在一个或多个深度横向分布的数量大于或等于检测剖面数量的50乐存在声学参数明显异常、波形明显畸变的异常声测线,异常声测线在任一检测剖面的任一区段内纵向不连续分布,且在任一深度横向分布的数量小于检测剖面数量的50机In类桩:存在声学参数明显异常、波形明显畸变的异常声测线,异常声测线在一个或多个

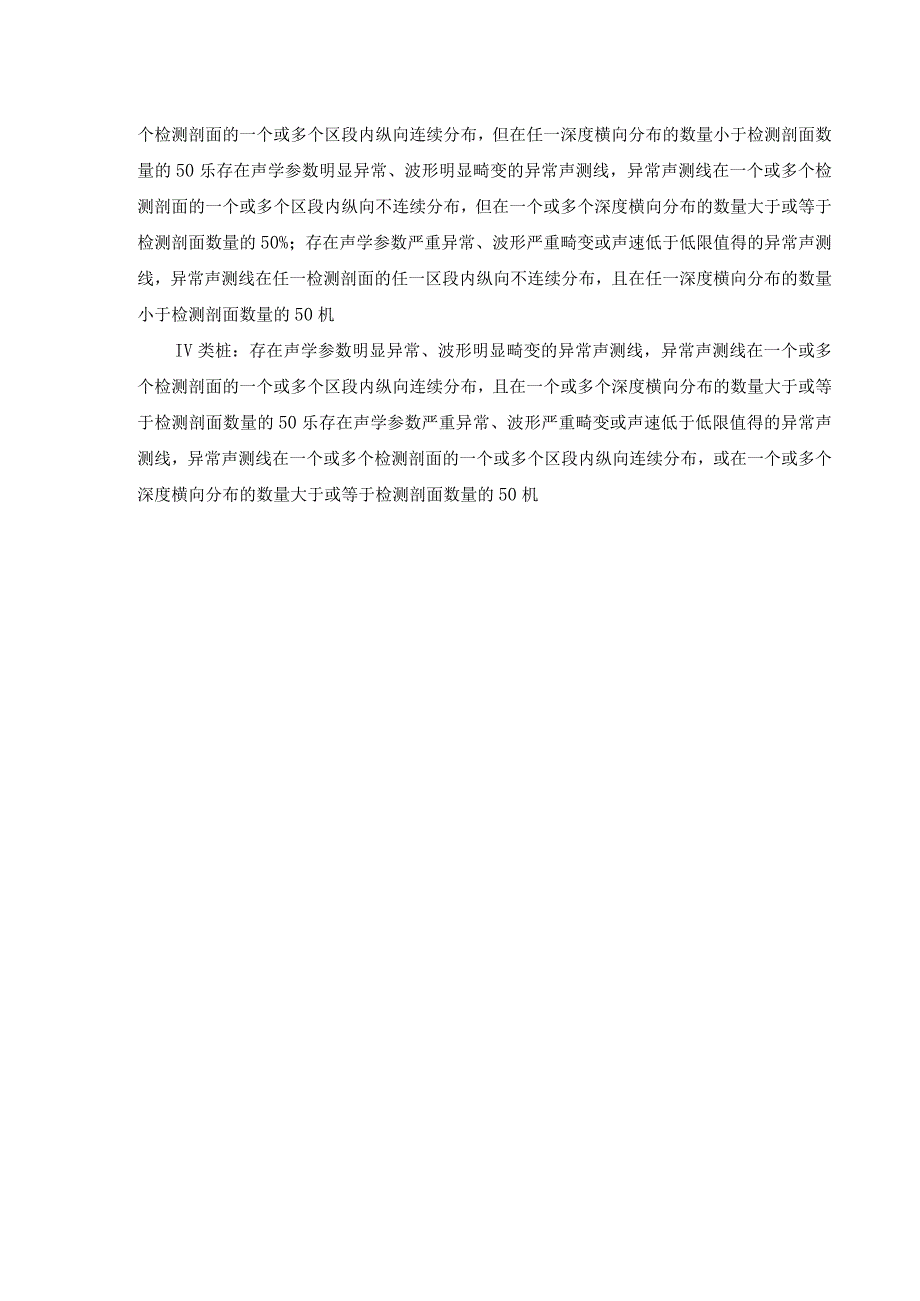

3、检测剖面的一个或多个区段内纵向连续分布,但在任一深度横向分布的数量小于检测剖面数量的50乐存在声学参数明显异常、波形明显畸变的异常声测线,异常声测线在一个或多个检测剖面的一个或多个区段内纵向不连续分布,但在一个或多个深度横向分布的数量大于或等于检测剖面数量的50%;存在声学参数严重异常、波形严重畸变或声速低于低限值得的异常声测线,异常声测线在任一检测剖面的任一区段内纵向不连续分布,且在任一深度横向分布的数量小于检测剖面数量的50机IV类桩:存在声学参数明显异常、波形明显畸变的异常声测线,异常声测线在一个或多个检测剖面的一个或多个区段内纵向连续分布,且在一个或多个深度横向分布的数量大于或等于检测剖面数量的50乐存在声学参数严重异常、波形严重畸变或声速低于低限值得的异常声测线,异常声测线在一个或多个检测剖面的一个或多个区段内纵向连续分布,或在一个或多个深度横向分布的数量大于或等于检测剖面数量的50机
