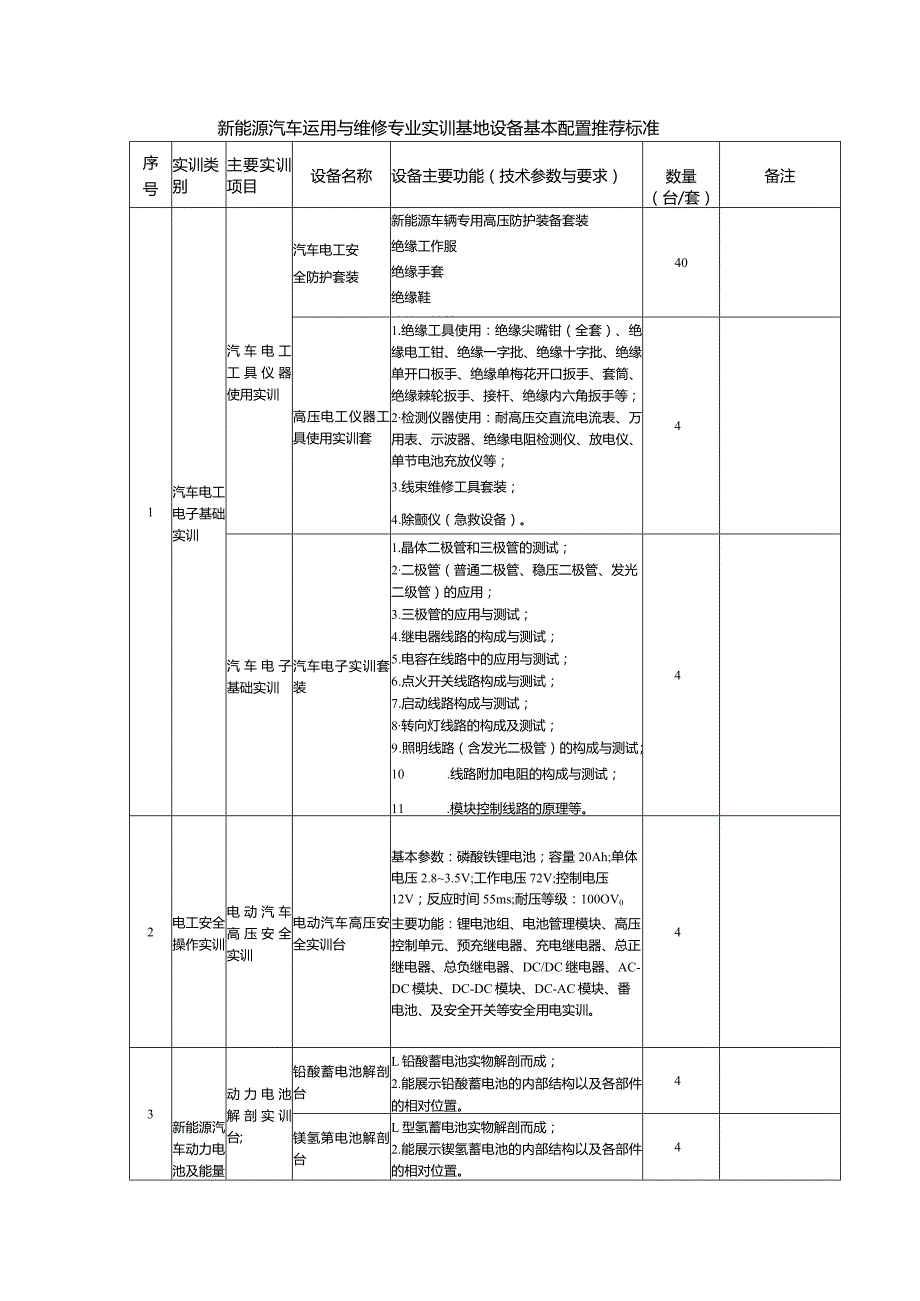

1、新能源汽车运用与维修专业实训基地设备基本配置推荐标准序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台/套）备注1汽车电工电子基础实训汽车电工工具仪器使用实训汽车电工安全防护套装新能源车辆专用高压防护装备套装绝缘工作服绝缘手套绝缘鞋防护眼镜等40高压电工仪器工具使用实训套1.绝缘工具使用：绝缘尖嘴钳（全套）、绝缘电工钳、绝缘一字批、绝缘十字批、绝缘单开口板手、绝缘单梅花开口扳手、套筒、绝缘棘轮扳手、接杆、绝缘内六角扳手等；2检测仪器使用：耐高压交直流电流表、万用表、示波器、绝缘电阻检测仪、放电仪、单节电池充放仪等；3 .线束维修工具套装；4 .除颤仪（急救设备）。4汽车电子
2、基础实训汽车电子实训套装1.晶体二极管和三极管的测试；2二极管（普通二极管、稳压二极管、发光二级管）的应用；3 .三极管的应用与测试；4 .继电器线路的构成与测试；5 .电容在线路中的应用与测试；6 .点火开关线路构成与测试；7 .启动线路构成与测试；8转向灯线路的构成及测试；9 .照明线路（含发光二极管）的构成与测试；10 .线路附加电阻的构成与测试；11 .模块控制线路的原理等。42电工安全操作实训电动汽车高压安全实训电动汽车高压安全实训台基本参数：磷酸铁锂电池；容量20Ah;单体电压2.83.5V;工作电压72V;控制电压12V；反应时间55ms;耐压等级：100OV0主要功能：锂电池组

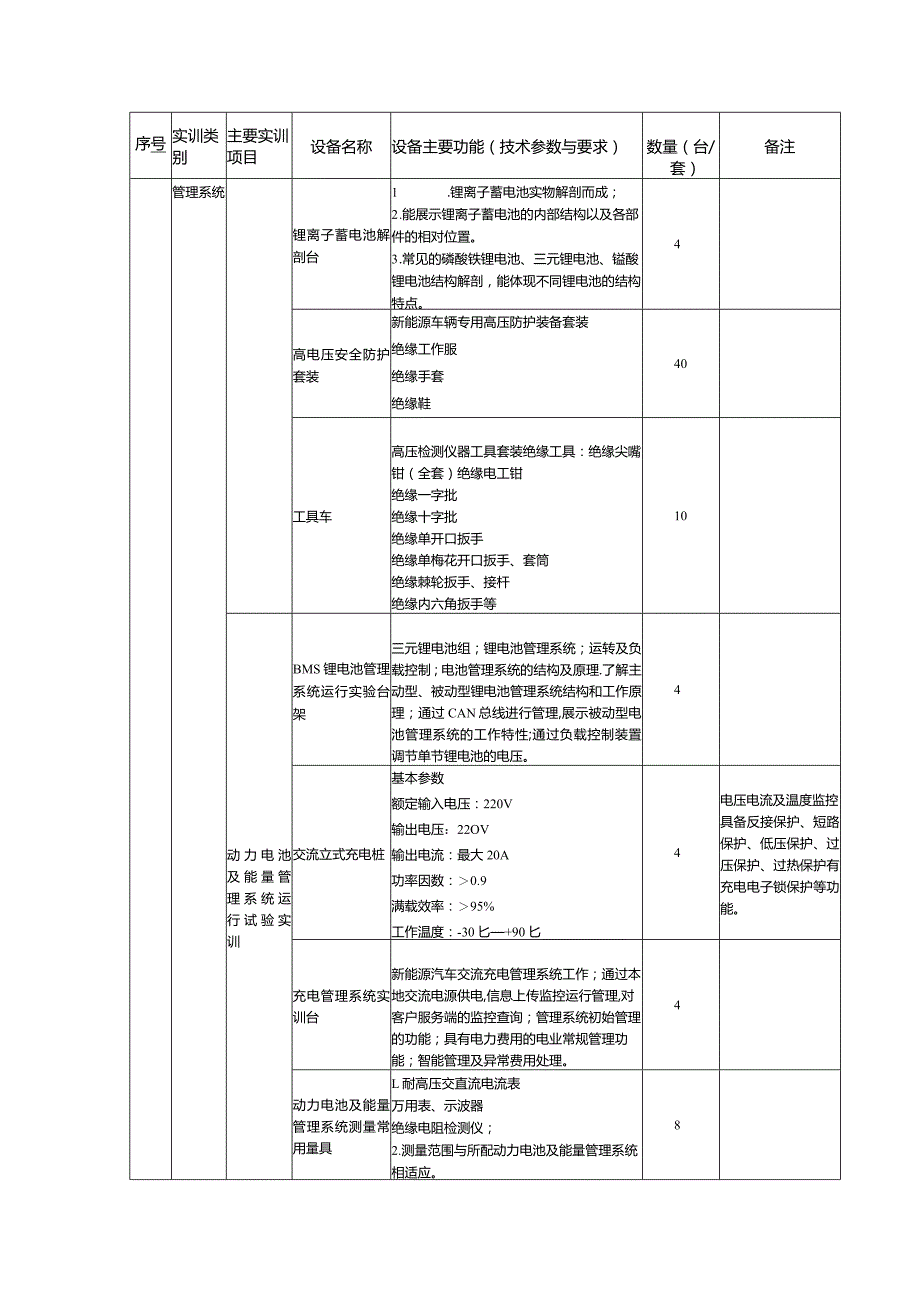

3、、电池管理模块、高压控制单元、预充继电器、充电继电器、总正继电器、总负继电器、DC/DC继电器、AC-DC模块、DC-DC模块、DC-AC模块、番电池、及安全开关等安全用电实训。43新能源汽车动力电池及能量动力电池解剖实训台;铅酸蓄电池解剖台L铅酸蓄电池实物解剖而成；2.能展示铅酸蓄电池的内部结构以及各部件的相对位置。4镁氢第电池解剖台L型氢蓄电池实物解剖而成；2.能展示锲氢蓄电池的内部结构以及各部件的相对位置。4序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台/套）备注管理系统锂离子蓄电池解剖台1 .锂离子蓄电池实物解剖而成；2 .能展示锂离子蓄电池的内部结构以及各部件
4、的相对位置。3 .常见的磷酸铁锂电池、三元锂电池、镒酸锂电池结构解剖，能体现不同锂电池的结构特点。4高电压安全防护套装新能源车辆专用高压防护装备套装绝缘工作服绝缘手套绝缘鞋防护眼镜等40工具车高压检测仪器工具套装绝缘工具：绝缘尖嘴钳（全套）绝缘电工钳绝缘一字批绝缘十字批绝缘单开口扳手绝缘单梅花开口扳手、套筒绝缘棘轮扳手、接杆绝缘内六角扳手等10动力电池及能量管理系统运行试验实训BMS锂电池管理系统运行实验台架三元锂电池组；锂电池管理系统；运转及负载控制；电池管理系统的结构及原理.了解主动型、被动型锂电池管理系统结构和工作原理；通过CAN总线进行管理,展示被动型电池管理系统的工作特性;通过负载控
5、制装置调节单节锂电池的电压。4交流立式充电桩基本参数额定输入电压：220V输出电压：22OV输出电流：最大20A功率因数：0.9满载效率：95%工作温度：-30匕+90匕存储温度：-40匕+100匕4电压电流及温度监控，具备反接保护、短路保护、低压保护、过压保护、过热保护有充电电子锁保护等功能。充电管理系统实训台新能源汽车交流充电管理系统工作；通过本地交流电源供电,信息上传监控运行管理,对客户服务端的监控查询；管理系统初始管理的功能；具有电力费用的电业常规管理功能；智能管理及异常费用处理。4动力电池及能量管理系统测量常用量具L耐高压交直流电流表万用表、示波器绝缘电阻检测仪；2.测量范围与所配动

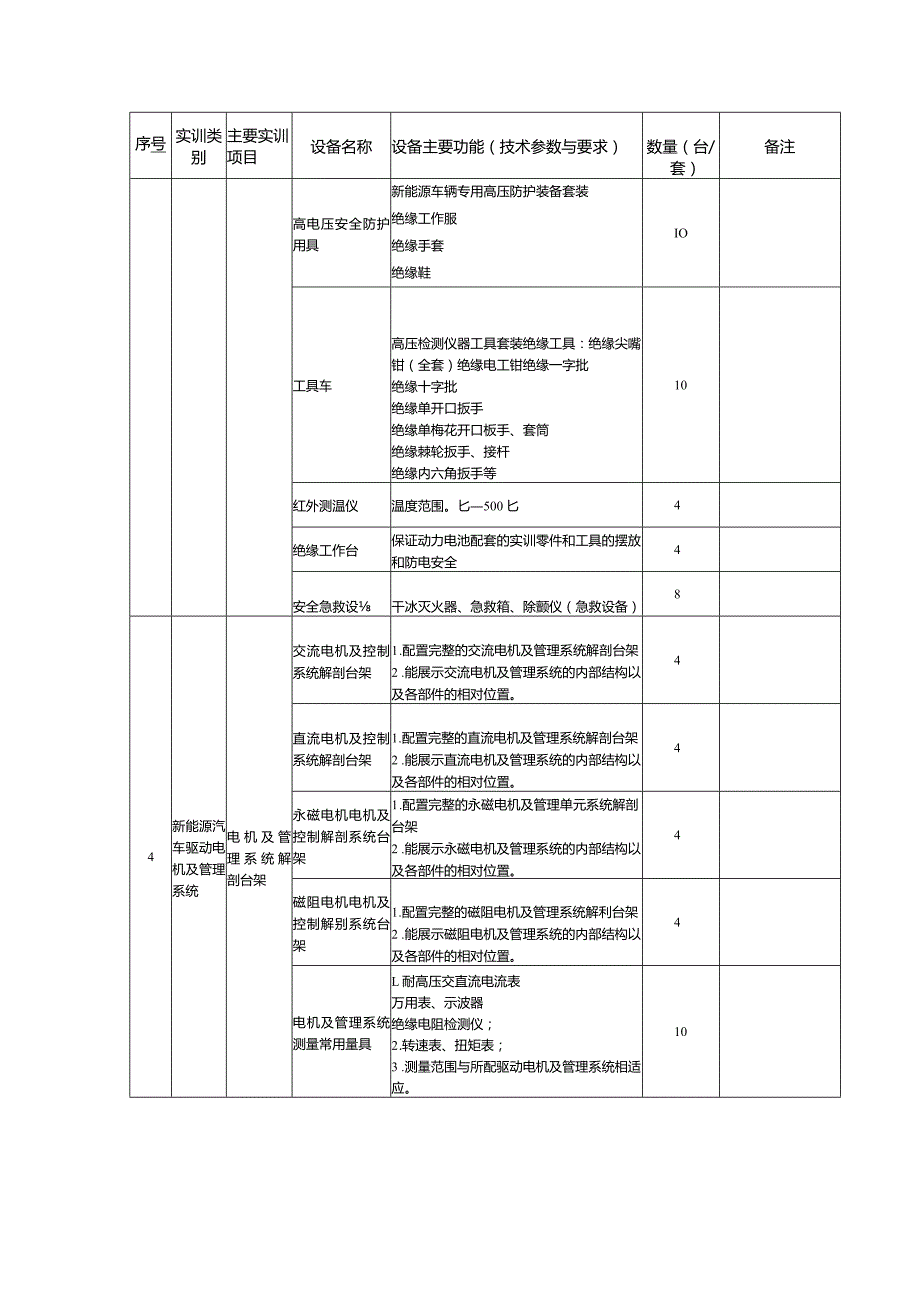

6、力电池及能量管理系统相适应。8序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台/套）备注高电压安全防护用具新能源车辆专用高压防护装备套装绝缘工作服绝缘手套绝缘鞋防护眼镜等IO工具车高压检测仪器工具套装绝缘工具：绝缘尖嘴钳（全套）绝缘电工钳绝缘一字批绝缘十字批绝缘单开口扳手绝缘单梅花开口板手、套筒绝缘棘轮扳手、接杆绝缘内六角扳手等10红外测温仪温度范围。匕500匕4绝缘工作台保证动力电池配套的实训零件和工具的摆放和防电安全4安全急救设干冰灭火器、急救箱、除颤仪（急救设备）84新能源汽车驱动电机及管理系统电机及管理系统解剖台架交流电机及控制系统解剖台架1 .配置完整的交流电机
7、及管理系统解剖台架2 .能展示交流电机及管理系统的内部结构以及各部件的相对位置。4直流电机及控制系统解剖台架1 .配置完整的直流电机及管理系统解剖台架2 .能展示直流电机及管理系统的内部结构以及各部件的相对位置。4永磁电机电机及控制解剖系统台架1 .配置完整的永磁电机及管理单元系统解剖台架2 .能展示永磁电机及管理系统的内部结构以及各部件的相对位置。4磁阻电机电机及控制解别系统台架1 .配置完整的磁阻电机及管理系统解利台架2 .能展示磁阻电机及管理系统的内部结构以及各部件的相对位置。4电机及管理系统测量常用量具L耐高压交直流电流表万用表、示波器绝缘电阻检测仪；2 .转速表、扭矩表；3 .测量范
8、围与所配驱动电机及管理系统相适应。10序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台/套）备注高电压安全防护套装新能源车辆专用高压防护装备套装安全帽绝缘工作服绝缘手套绝缘鞋防护眼镜等10工具车高压检测仪器工具套装绝缘工具：绝缘尖嘴钳（全套）绝缘电工钳绝缘一字批绝缘十字批绝缘单开口扳手绝缘单梅花开口扳手、套筒绝缘棘轮扳手、接杆绝缘内六角扳手等10绝缘工作台保证驱动电机配套的实训零件和工具的摆放和防电安全4安全急救设备干冰灭火器、急救箱、除颤仪（急救设备）8电机及控制系统运行试验实训交流电机及控制系统台架1 .配置完整的交流电机及管理制单元系统；2 .连接动力电池装置后可正
9、常运行。4直流电机及控制系统台架1 .配置完整的直流电机及管理系统；2 .连接动力电池装置后可正常运行。4永磁电机电机及控制系统台架1 .配置完整的永磁电机及管理单元系统；2 .连接动力电池装置后可正常运行。4磁陌电机电机及控制系统台架1 .配置完整的磁阻电机及管理单元系统；2 .连接动力电池装置后可正常运行。4电机及控制系统测量常用量具L耐高压交直流电流表万用表、示波器绝缘电阻检测仪；2 .转速表、扭矩表；3 .测量范围与所配驱动电机及控制系统相适应。10高电压安全防护套装新能源车辆专用高压防护装备套装安全帽绝缘工作服绝缘手套绝缘鞋防护眼镜等10序号实训类别主要实训项目设备名称设备主要功能（
10、技术参数与要求）数量（台/套）备注工具车高压检测仪器工具套装绝缘工具：绝缘尖嘴钳（全套）绝缘电工钳绝缘一字批绝缘十字批绝缘单开口扳手绝缘单梅花开口扳手、套筒绝缘棘轮扳手、接杆绝缘内六角扳手等10绝缘工作台保证动力电池配套的实训零件和工具的摆放和防电安全4安全急救设备干冰干粉灭火器、急救箱、除颤仪（急救设备）85纯电动汽车结构与控制技术纯电动汽车动力系统实给实训电动汽车动力系统实典实训台架磷酸铁锂电池；电池容量20Ah;工作电压72V;工作电流不大于IOoA;永磁同步直流电机；额定功率5kw;电机控制器型号：7222IXC220A;由磷酸铁锂电池组；锂电池管理系统模块；永磁同步直流电机；控制器；
11、组合仪表；档位控制系统等；电动汽车驱动系统的整体蛆成结构；电动汽车操作与控制状况；动力系统的加速、减速、制动等工况的实现；永磁同步直流电机及控制器的工作状态；动力电池组、电池管理系统及整车控制器等核心部件的工作状况。电动汽车整车控制策略实验实训电动汽车整车控制策略实验实训台架参数：磷酸铁锂电池，容量20Ah;电池工作电压72V;单体电压2.83.5V;控制电压12V;反应时间：55ms;耐压等级：100OV0主要组成：锂电池组；电池管理模块；高压控制单元；整车控制器；各类继电器；充电继电器；AC-DC模块；DC-DC模块；DC-AC模块；控制策略的整体组成结构；功能：进行各项操作；体现驾驶者操
12、作的各种意图，动力系统的加速、减速、制动及能量回收的工作演示；电机及电池核心部件的工作情况；系统具有自诊断功能,可对异常状态进行报警及显不O4高电压安全防护套装新能源车辆专用高压防护装备套装绝缘工作服绝缘手套绝缘鞋防护眼镜等40序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台/套）备注工具车套高压检测仪器工具套装绝缘工具：绝缘尖嘴钳（全套）绝缘电工钳绝缘一字批绝缘十字批绝缘单开口扳手绝缘单梅花开口扳手、套筒绝缘棘轮扳手、接杆绝缘内六角扳手等10测量量具仪器L耐高压交直流电流表万用表、示波器绝缘电阻检测仪；2.测量范围与所配动力电池及能量管理系统相适应。8绝缘工作台保证动力
13、电池配套的实训零件和工具的摆放和防电安全4安全急救设备干冰干粉灭火器、急救箱、除颤仪（急救设备）86纯电动汽车检测与维修纯电动汽车结构原理与检测维修实训电动汽车教学整车实训台架1 .进行电动汽车原理的讲解和电动汽车检测及故障设置和排故的教学实验。2 .实训软件演示电动汽车的结构、原理、工作过程及整车电路。3 .检测装置可以进行汽车动态运行工况的检测。4 .故障设置装置可以进行汽车静态和动态下的故障设置与排故。5整车可演示六种实时工况：充电、启动、低速驾驶、正常时速、高速驾驶、加速制动。2高电压安全防护套装新能源车辆专用高压防护装备套装绝缘工作服绝缘手套绝缘鞋防护眼镜等40工具车套高压检测仪器工具套装绝缘工具：绝缘尖嘴钳（全套）绝缘电工钳绝缘一字批绝缘十字批绝缘单开口扳手绝缘单梅花开口板手、套筒绝缘棘轮扳手、接杆绝缘内六角扳手等10序号实训类别主要实训项目设备名称设备主要功能（技术参数与要求）数量（台/套）备注测量量具仪器L耐高压交直流电流表万用表、示波器绝缘电阻检测仪；2.测量范围与所配动力电池及能量管理系统相适应。8绝缘工作台保证动力电池配套的实训零件和工具的摆放和防电安全4安全急救设备干冰干粉灭火器、急救箱、除颤仪（急救设备）87混合动力汽车结构与
