《新技术应用及创新方案√.docx》由会员分享，可在线阅读，更多相关《新技术应用及创新方案√.docx（36页珍藏版）》请在第壹文秘上搜索。

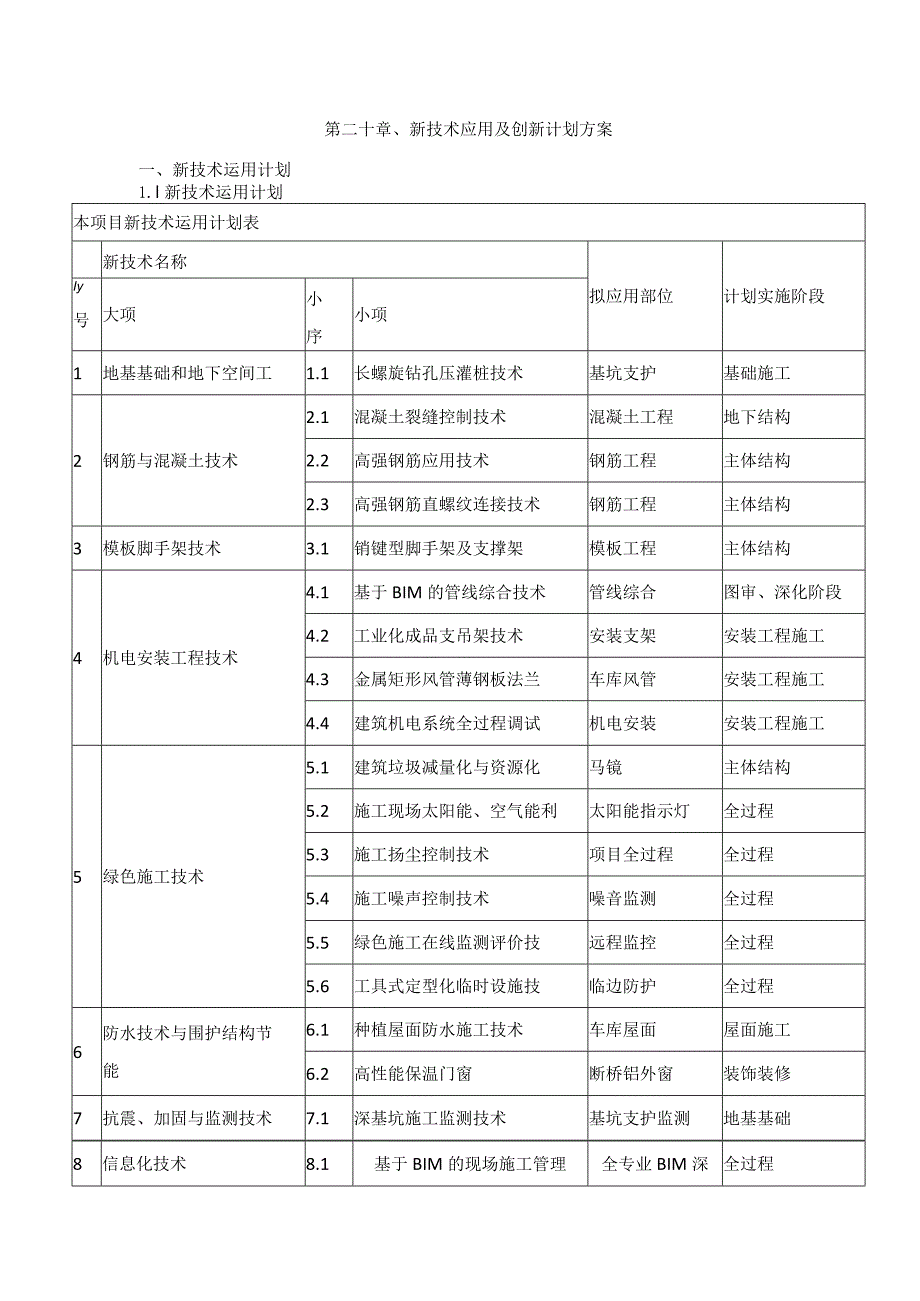

1、第二十章、新技术应用及创新计划方案一、新技术运用计划1.l新技术运用计划本项目新技术运用计划表新技术名称拟应用部位计划实施阶段Iy号大项小序小项1地基基础和地下空间工1.1长螺旋钻孔压灌桩技术基坑支护基础施工2钢筋与混凝土技术2.1混凝土裂缝控制技术混凝土工程地下结构2.2高强钢筋应用技术钢筋工程主体结构2.3高强钢筋直螺纹连接技术钢筋工程主体结构3模板脚手架技术3.1销键型脚手架及支撑架模板工程主体结构4机电安装工程技术4.1基于BIM的管线综合技术管线综合图审、深化阶段4.2工业化成品支吊架技术安装支架安装工程施工4.3金属矩形风管薄钢板法兰车库风管安装工程施工4.4建筑机电系统全过程调试

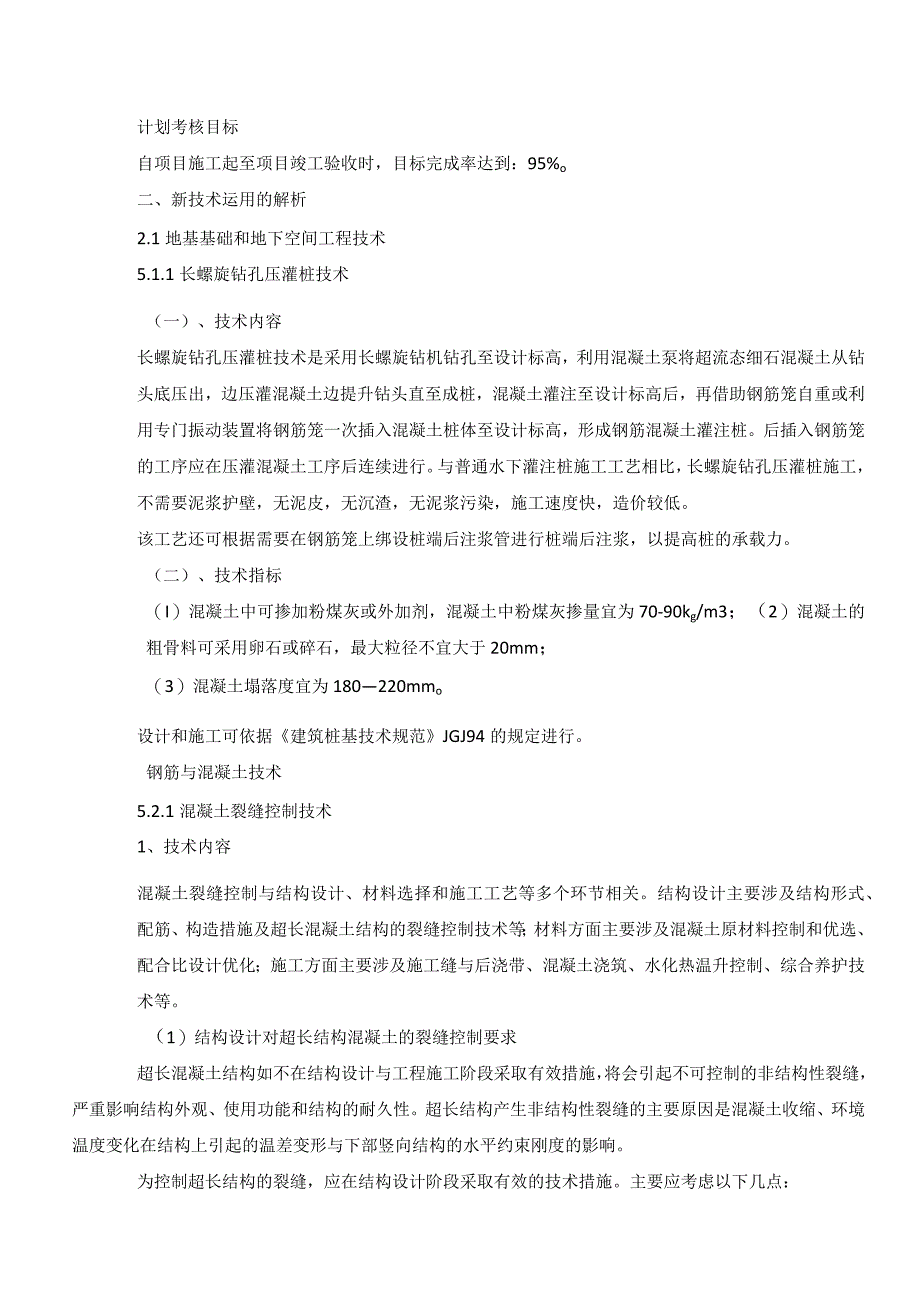

2、机电安装安装工程施工5绿色施工技术5.1建筑垃圾减量化与资源化马镜主体结构5.2施工现场太阳能、空气能利太阳能指示灯全过程5.3施工扬尘控制技术项目全过程全过程5.4施工噪声控制技术噪音监测全过程5.5绿色施工在线监测评价技远程监控全过程5.6工具式定型化临时设施技临边防护全过程6防水技术与围护结构节能6.1种植屋面防水施工技术车库屋面屋面施工6.2高性能保温门窗断桥铝外窗装饰装修7抗震、加固与监测技术7.1深基坑施工监测技术基坑支护监测地基基础8信息化技术8.1基于BIM的现场施工管理全专业BIM深全过程计划考核目标自项目施工起至项目竣工验收时，目标完成率达到：95%o二、新技术运用的解析2
3、.1地基基础和地下空间工程技术5.1.1长螺旋钻孔压灌桩技术（一）、技术内容长螺旋钻孔压灌桩技术是采用长螺旋钻机钻孔至设计标高，利用混凝土泵将超流态细石混凝土从钻头底压出，边压灌混凝土边提升钻头直至成桩，混凝土灌注至设计标高后，再借助钢筋笼自重或利用专门振动装置将钢筋笼一次插入混凝土桩体至设计标高，形成钢筋混凝土灌注桩。后插入钢筋笼的工序应在压灌混凝土工序后连续进行。与普通水下灌注桩施工工艺相比，长螺旋钻孔压灌桩施工，不需要泥浆护壁，无泥皮，无沉渣，无泥浆污染，施工速度快，造价较低。该工艺还可根据需要在钢筋笼上绑设桩端后注浆管进行桩端后注浆，以提高桩的承载力。（二）、技术指标（I）混凝土中可掺
4、加粉煤灰或外加剂，混凝土中粉煤灰掺量宜为70-90kg/m3；（2）混凝土的粗骨料可采用卵石或碎石，最大粒径不宜大于20mm；（3）混凝土塌落度宜为180220mmo设计和施工可依据建筑桩基技术规范JGJ94的规定进行。钢筋与混凝土技术5.2.1混凝土裂缝控制技术1、技术内容混凝土裂缝控制与结构设计、材料选择和施工工艺等多个环节相关。结构设计主要涉及结构形式、配筋、构造措施及超长混凝土结构的裂缝控制技术等；材料方面主要涉及混凝土原材料控制和优选、配合比设计优化；施工方面主要涉及施工缝与后浇带、混凝土浇筑、水化热温升控制、综合养护技术等。（1）结构设计对超长结构混凝土的裂缝控制要求超长混凝土结构

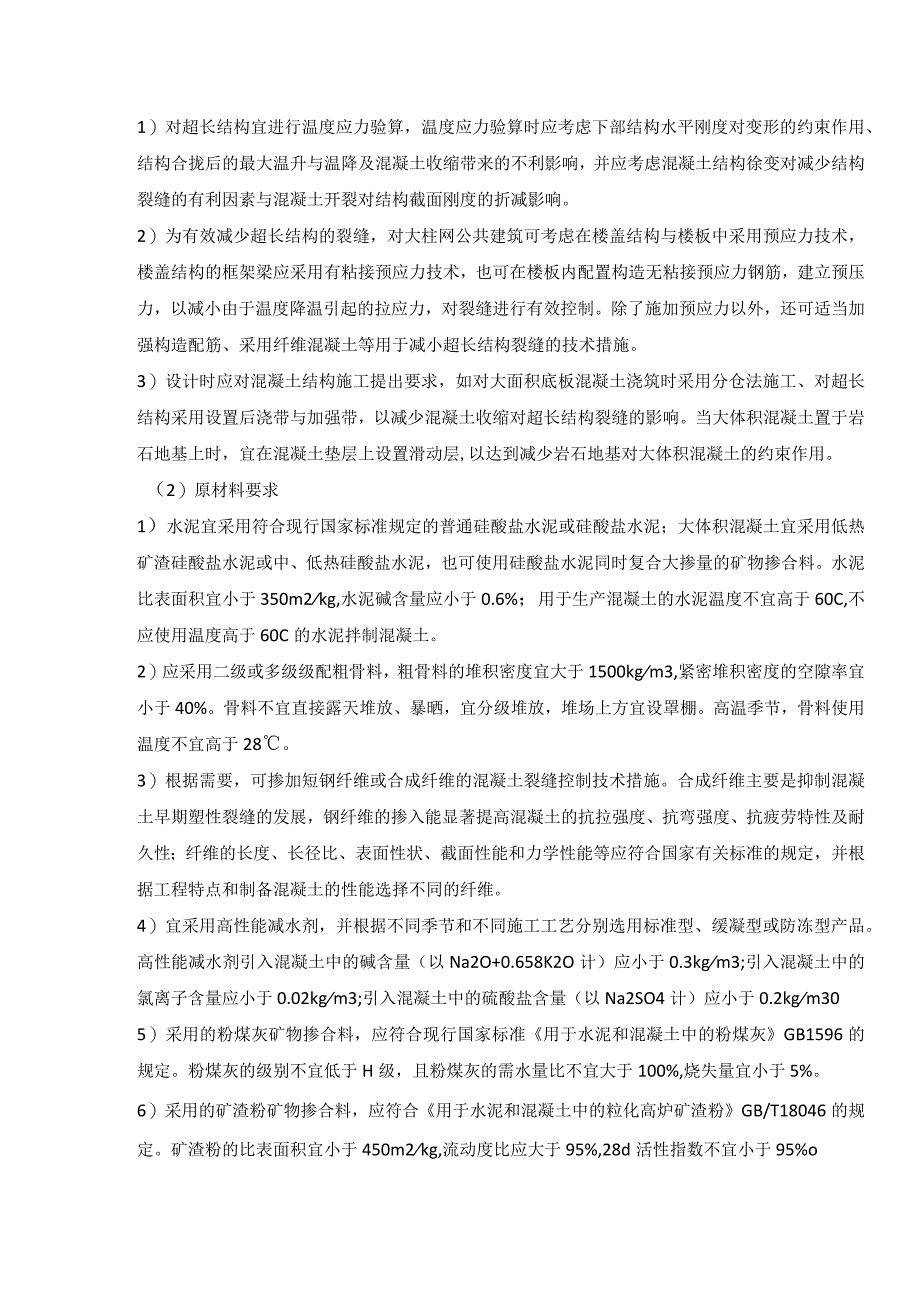

5、如不在结构设计与工程施工阶段采取有效措施，将会引起不可控制的非结构性裂缝，严重影响结构外观、使用功能和结构的耐久性。超长结构产生非结构性裂缝的主要原因是混凝土收缩、环境温度变化在结构上引起的温差变形与下部竖向结构的水平约束刚度的影响。为控制超长结构的裂缝，应在结构设计阶段采取有效的技术措施。主要应考虑以下几点：1）对超长结构宜进行温度应力验算，温度应力验算时应考虑下部结构水平刚度对变形的约束作用、结构合拢后的最大温升与温降及混凝土收缩带来的不利影响，并应考虑混凝土结构徐变对减少结构裂缝的有利因素与混凝土开裂对结构截面刚度的折减影响。2）为有效减少超长结构的裂缝，对大柱网公共建筑可考虑在楼盖结构
6、与楼板中采用预应力技术，楼盖结构的框架梁应采用有粘接预应力技术，也可在楼板内配置构造无粘接预应力钢筋，建立预压力，以减小由于温度降温引起的拉应力，对裂缝进行有效控制。除了施加预应力以外，还可适当加强构造配筋、采用纤维混凝土等用于减小超长结构裂缝的技术措施。3）设计时应对混凝土结构施工提出要求，如对大面积底板混凝土浇筑时采用分仓法施工、对超长结构采用设置后浇带与加强带，以减少混凝土收缩对超长结构裂缝的影响。当大体积混凝土置于岩石地基上时，宜在混凝土垫层上设置滑动层,以达到减少岩石地基对大体积混凝土的约束作用。（2）原材料要求1）水泥宜采用符合现行国家标准规定的普通硅酸盐水泥或硅酸盐水泥；大体积混
7、凝土宜采用低热矿渣硅酸盐水泥或中、低热硅酸盐水泥，也可使用硅酸盐水泥同时复合大掺量的矿物掺合料。水泥比表面积宜小于350m2kg,水泥碱含量应小于0.6%；用于生产混凝土的水泥温度不宜高于60C,不应使用温度高于60C的水泥拌制混凝土。2）应采用二级或多级级配粗骨料，粗骨料的堆积密度宜大于1500kgm3,紧密堆积密度的空隙率宜小于40%。骨料不宜直接露天堆放、暴晒，宜分级堆放，堆场上方宜设罩棚。高温季节，骨料使用温度不宜高于28。3）根据需要，可掺加短钢纤维或合成纤维的混凝土裂缝控制技术措施。合成纤维主要是抑制混凝土早期塑性裂缝的发展，钢纤维的掺入能显著提高混凝土的抗拉强度、抗弯强度、抗疲劳
8、特性及耐久性；纤维的长度、长径比、表面性状、截面性能和力学性能等应符合国家有关标准的规定，并根据工程特点和制备混凝土的性能选择不同的纤维。4）宜采用高性能减水剂，并根据不同季节和不同施工工艺分别选用标准型、缓凝型或防冻型产品。高性能减水剂引入混凝土中的碱含量（以Na2O+0.658K2O计）应小于0.3kgm3;引入混凝土中的氯离子含量应小于0.02kgm3;引入混凝土中的硫酸盐含量（以Na2SO4计）应小于0.2kgm305）采用的粉煤灰矿物掺合料，应符合现行国家标准用于水泥和混凝土中的粉煤灰GB1596的规定。粉煤灰的级别不宜低于H级，且粉煤灰的需水量比不宜大于100%,烧失量宜小于5%。
9、6）采用的矿渣粉矿物掺合料，应符合用于水泥和混凝土中的粒化高炉矿渣粉GB/T18046的规定。矿渣粉的比表面积宜小于450m2kg,流动度比应大于95%,28d活性指数不宜小于95%o（3）配合比要求1）混凝土配合比应根据原材料品质、混凝土强度等级、混凝土耐久性以及施工工艺对工作性的要求，通过计算、试配、调整等步骤选定。2）配合比设计中应控制胶凝材料用量，C60以下混凝土最大胶凝材料用量不宜大于550kgm3,C60、C65混凝土胶凝材料用量不宜大于560kgm3,C70、C75、C80混凝土胶凝材料用量不宜大于580kgm3,自密实混凝土胶凝材料用量不宜大于600kgm3;混凝土最大水胶比不
10、宜大于0.45。3）对于大体积混凝土，应采用大掺量矿物掺合料技术，矿渣粉和粉煤灰宜复合使用。4）纤维混凝土的配合比设计应满足纤维混凝土应用技术规程JGJ/T221的要求。5）配制的混凝土除满足抗压强度、抗渗等级等常规设计指标外，还应考虑满足抗裂性指标要求。（4）大体积混凝土设计龄期大体积混凝土宜采用长龄期强度作为配合比设计、强度评定和验收的依据。基础大体积混凝土强度龄期可取为60d（56d）或90d；柱、墙大体积混凝土强度等级不低于C80时，强度龄期可取为60d（56d）O（5）施工要求1）大体积混凝土施工前，宜对施工阶段混凝土浇筑体的温度、温度应力和收缩应力进行计算，确定施工阶段混凝土浇筑体
11、的温升峰值、里表温差及降温速率的控制指标，制定相应的温控技术措施。一般情况下，温控指标宜符合下列要求：夏（热）期施工时，混凝土入模前模板和钢筋的温度以及附近的局部气温不宜高于40,混凝土入模温度不宜高于30,混凝土浇筑体最大温升值不宜大于50C；在覆盖养护期间，混凝土浇筑体的表面以内（40100mm）位置处温度与浇筑体表面的温度差值不应大于25；结束覆盖养护后，混凝土浇筑体表面以内（40-10Omm）位置处温度与环境温度差值不应大于25；浇筑体养护期间内部相邻二点的温度差值不应大于25；混凝土浇筑体的降温速率不宜大于2.0Cd基础大体积混凝土测温点设置和柱、墙、梁大体积混凝土测温点设置及测温要
12、求应符合混凝土结构工程施工规范GB50666的要求。2）超长混凝土结构施工前，应按设计要求采取减少混凝土收缩的技术措施，当设计无规定时，宜采用下列方法：分仓法施工：对大面积、大厚度的底板可采用留设施工缝分仓浇筑，分仓区段长度不宜大于40m,地下室侧墙分段长度不宜大于16m；分仓浇筑间隔时间不应少于7d,跳仓接缝处按施工缝的要求设置和处理。后浇带施工：对超长结构一般应每隔4060m设一宽度为700:IOoomm的后浇带，缝内钢筋可采用直通或搭接连接；后浇带的封闭时间不宜少于45d；后浇带封闭施工时应清除缝内杂物，采用强度提高一个等级的无收缩或微膨胀混凝土进行浇筑。3）在高温季节浇筑混凝土时，混凝
13、土入模温度应低于30C,应避免模板和新浇筑的混凝土直接受阳光照射；混凝土入模前模板和钢筋的温度以及附近的局部气温均不应超过40；混凝土成型后应及时覆盖，并应尽可能避开炎热的白天浇筑混凝土。4）在相对湿度较小、风速较大的环境下浇筑混凝土时，应采取适当挡风措施，防止混凝土表面失水过快,此时应避免浇筑有较大暴露面积的构件；雨期施工时，必须有防雨措施。6）混凝土的拆模时间除考虑拆模时的混凝土强度外，还应考虑拆模时的混凝土温度不能过高，以免混凝土表面接触空气时降温过快而开裂，更不能在此时浇凉水养护；混凝土内部开始降温以前以及混凝土内部温度最高时不得拆模。一般情况下，结构或构件混凝土的里表温差大于25、混
14、凝土表面与大气温差大于20时不宜拆模；大风或气温急剧变化时不宜拆模；在炎热和大风干燥季节，应采取逐段拆模、边拆边盖的拆模工艺。7）混凝土综合养护技术措施。对于高强混凝土，由于水胶比较低，可采用混凝土内掺养护剂的技术措施；对于竖向等结构，为避免间断浇水导致混凝土表面干湿交替对混凝土的不利影响，可采取外包节水养护膜的技术措施，保证混凝土表面的持续湿润。8）纤维混凝土的施工应满足纤维混凝土应用技术规程JGJ/T221的规定。2、技术指标混凝土的工作性、强度、耐久性等应满足设计要求，关于混凝土抗裂性能的检测评价方法主要方法如下：（1）圆环抗裂试验，见混凝土结构耐久性设计与施工指南CCESOl附录AL（
15、2）平板诱导试验，见普通混凝土长期性能和耐久性能试验方法标准GB/T50082；（3）混凝土收缩试验，见普通混凝土长期性能和耐久性能试验方法标准GBT50082o3、适用范围适用于各种混凝土结构工程，特别是超长混凝土结构，如工业与民用建筑、隧道、码头、桥梁及高层、超高层混凝土结构等。1.3 高强钢筋应用技术1.3.1 热轧高强钢筋应用技术（一）技术内容高强钢筋是指国家标准钢筋混凝土用钢第2部分:热轧带肋钢筋GB1499.2中规定的屈服强度为400MPa和500MPa级的普通热轧带肋钢筋（HRB）以及细晶粒热轧带肋钢筋(HRBF)o通过加帆(V)、钝(Nb)等合金元素微合金化的其牌号为HRB；通过控轧和控冷工艺，使钢筋金相组织的晶粒细化的其牌号为HRBF；还有通过余热淬水处理的其牌号为RRB。这三种高强钢筋，在材料力学性能、施工适应性以及可焊性方面，以微合金化钢筋(HRB)为最可靠；细晶粒钢筋(HRBF)其强度指标
