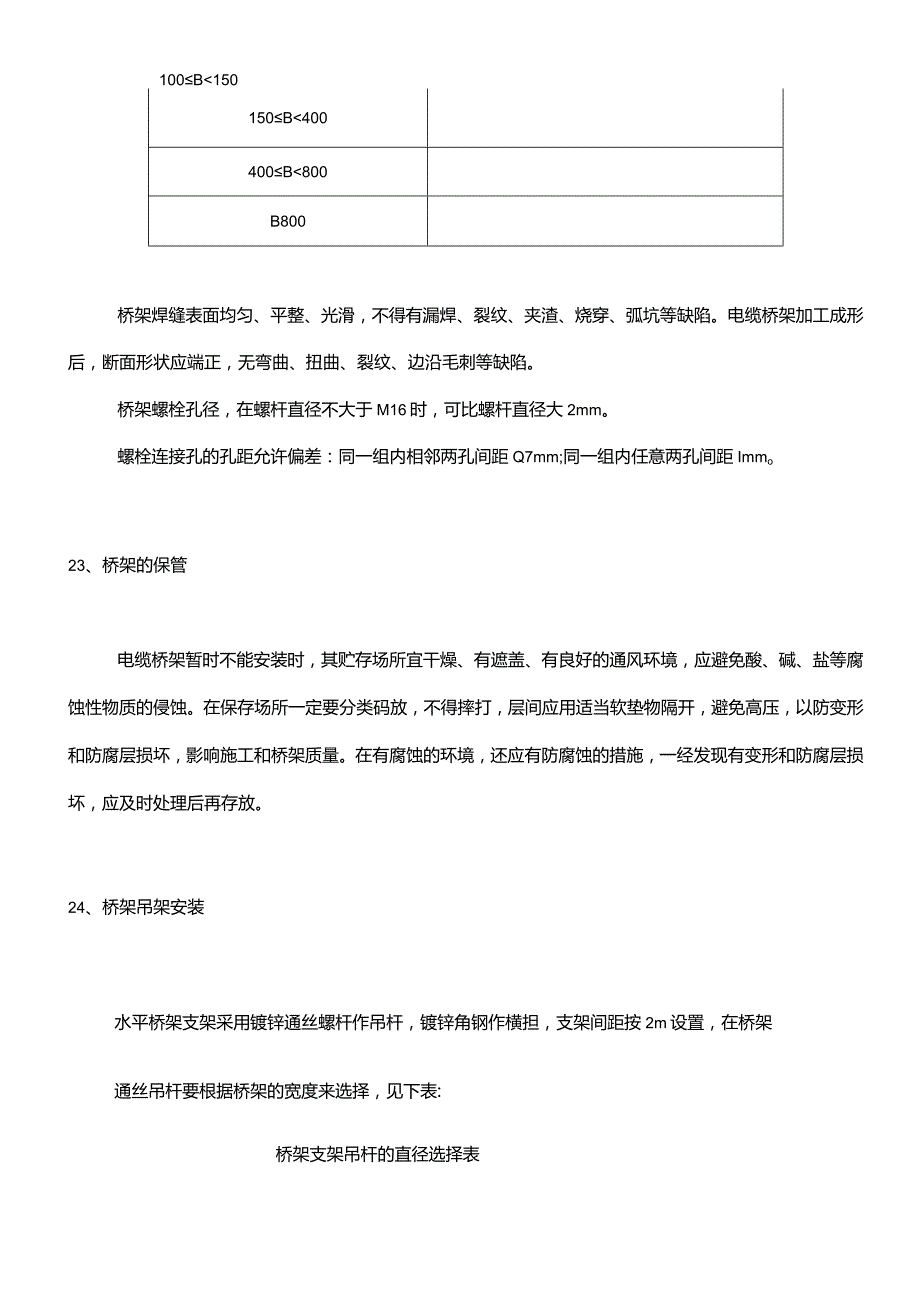

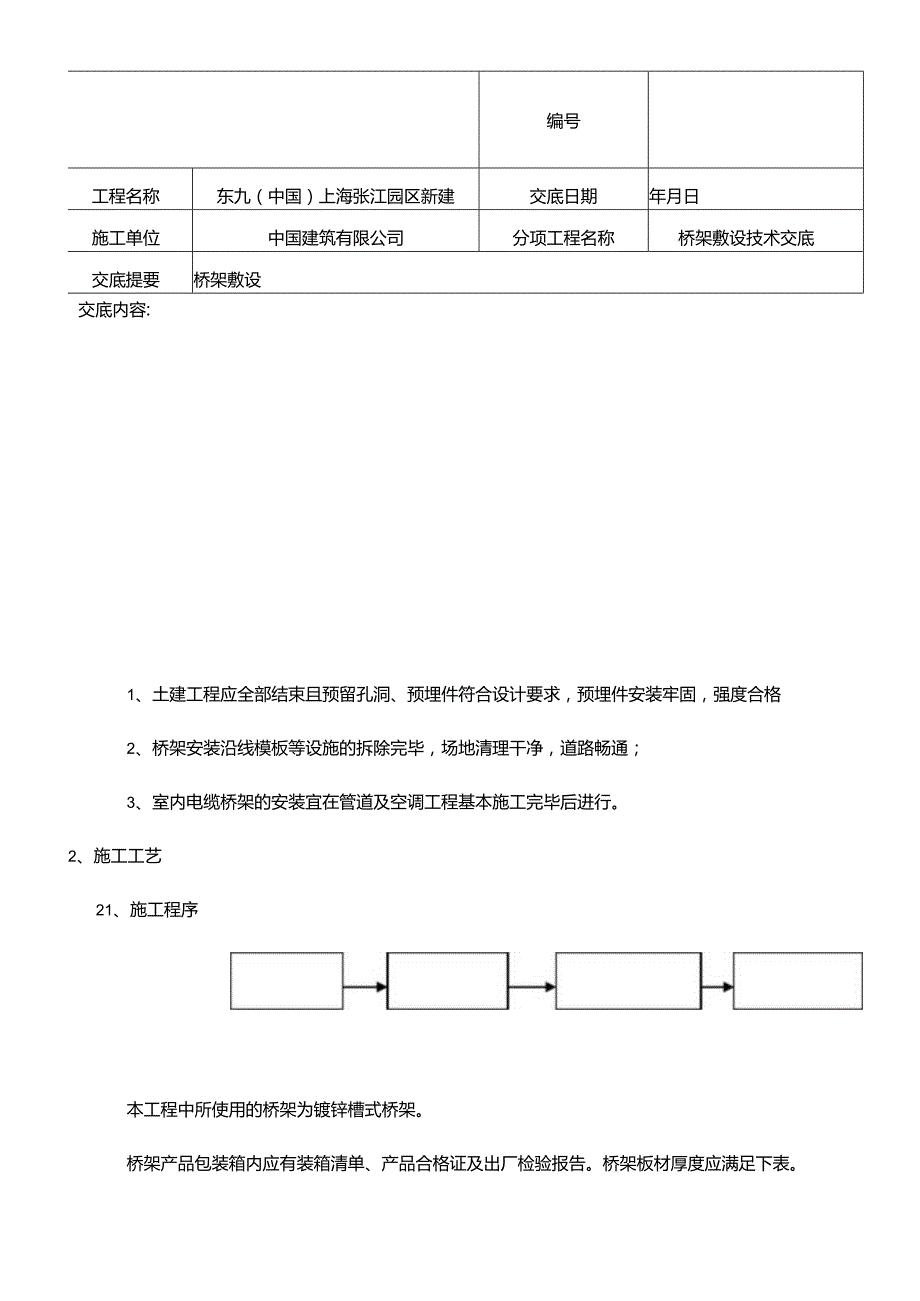

1、编号工程名称东九（中国）上海张江园区新建交底日期年月日施工单位中国建筑有限公司分项工程名称桥架敷设技术交底交底提要桥架敷设交底内容:1、土建工程应全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格2、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；3、室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。2、施工工艺21、施工程序本工程中所使用的桥架为镀锌槽式桥架。桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。桥架板材厚度应满足下表。100B150150B400400B800B800桥架焊缝表面均匀、平整、光滑，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。电缆
2、桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。螺栓连接孔的孔距允许偏差：同一组内相邻两孔间距Q7mm;同一组内任意两孔间距Immo23、桥架的保管电缆桥架暂时不能安装时，其贮存场所宜干燥、有遮盖、有良好的通风环境，应避免酸、碱、盐等腐蚀性物质的侵蚀。在保存场所一定要分类码放，不得摔打，层间应用适当软垫物隔开，避免高压，以防变形和防腐层损坏，影响施工和桥架质量。在有腐蚀的环境，还应有防腐蚀的措施，一经发现有变形和防腐层损坏，应及时处理后再存放。24、桥架吊架安装水平桥架支架采用镀锌通丝螺杆作吊杆，镀锌角钢作横担，

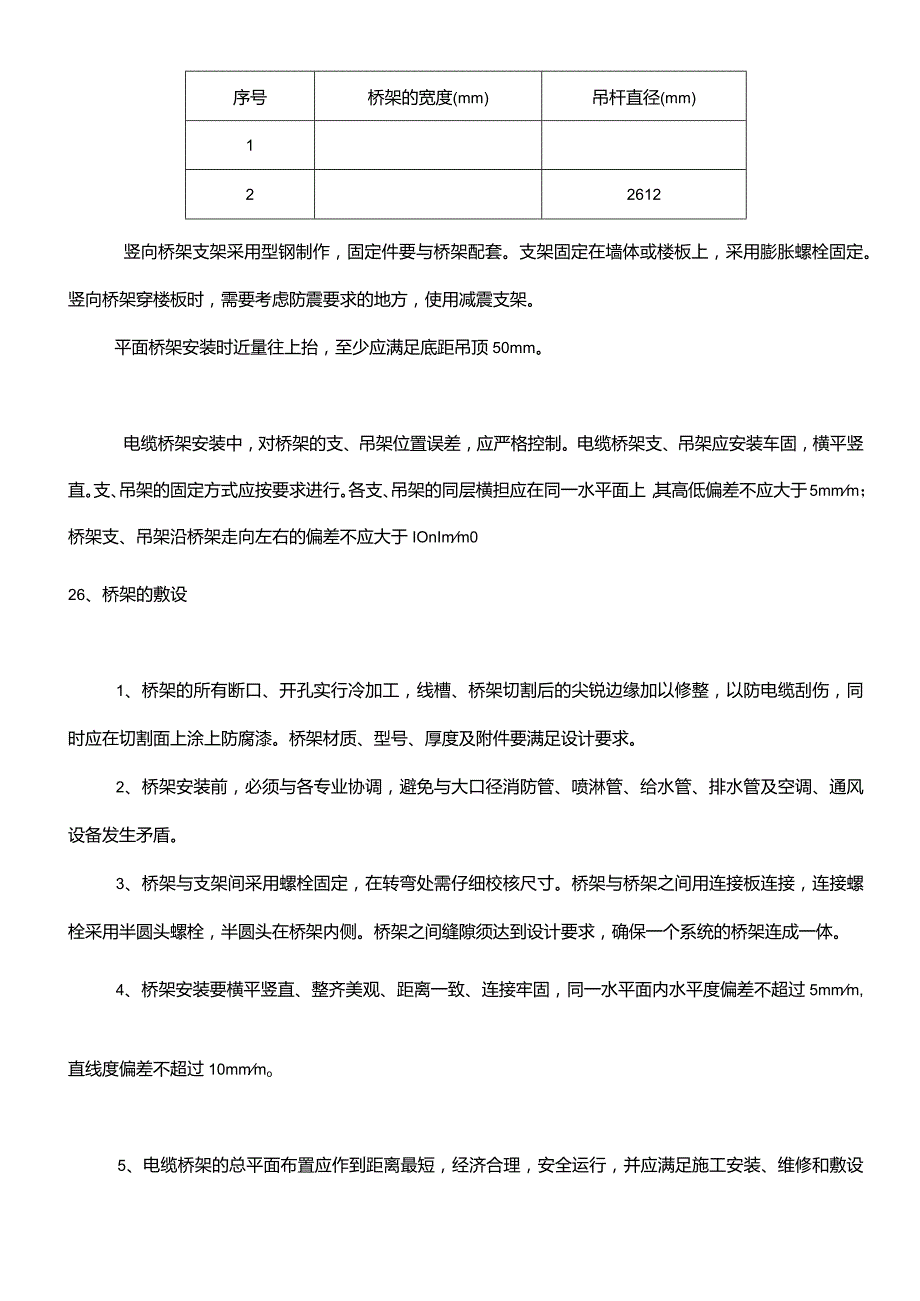

3、支架间距按2m设置，在桥架通丝吊杆要根据桥架的宽度来选择，见下表:桥架支架吊杆的直径选择表序号桥架的宽度(mm)吊杆直径(mm)122612竖向桥架支架采用型钢制作，固定件要与桥架配套。支架固定在墙体或楼板上，采用膨胀螺栓固定。竖向桥架穿楼板时，需要考虑防震要求的地方，使用减震支架。平面桥架安装时近量往上抬，至少应满足底距吊顶50mm。电缆桥架安装中，对桥架的支、吊架位置误差，应严格控制。电缆桥架支、吊架应安装车固，横平竖直。支、吊架的固定方式应按要求进行。各支、吊架的同层横担应在同一水平面上，其高低偏差不应大于5mmm；桥架支、吊架沿桥架走向左右的偏差不应大于IOnImm026、桥架的敷设1
4、、桥架的所有断口、开孔实行冷加工，线槽、桥架切割后的尖锐边缘加以修整，以防电缆刮伤，同时应在切割面上涂上防腐漆。桥架材质、型号、厚度及附件要满足设计要求。2、桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、给水管、排水管及空调、通风设备发生矛盾。3、桥架与支架间采用螺栓固定，在转弯处需仔细校核尺寸。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。4、桥架安装要横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mmm,直线度偏差不超过10mmmo5、电缆桥架的总平面布置应作到距离最短，经济
5、合理，安全运行，并应满足施工安装、维修和敷设的要求。7、垂直敷设的电缆桥架，在土建已预留的加固混凝土带上固定。8、电缆桥架水平敷设时，支撑跨距为2m,在伸缩节两侧应安装吊架。垂直安装的支架间距为2mo9、当桥架宽度30Omnl时，应在距非直线段与直线结合处30060OnInl的直线段侧设置一个支、吊架。当桥架宽度30Omm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。10、桥架直线段每隔30m应予留伸缩缝2030mm,在伸缩节两侧应安装吊架。11、电缆桥架与各种管道平行敷设时，其净距应符合下表的规定。电缆桥架与各种管道的最小净距管道类别平行净距(m)交叉净距(m)一般工艺管道0.3
6、具有腐蚀性液体(或气体)管道0.50.51.0电缆桥架与一般工艺管道平行架设时，间距不应小于40Omn1;电缆桥架与热力管道平行架设时，其间距当热力管道有保温层时不小于500mn,无保温层时，不应小于100Onlm。电缆桥架与一般工艺管道交叉时，净距不应小于300mm,桥架在管道下方安装时，应使用隔热板保护。电缆桥架不宜在热力管道的上方平行安装，当无法避免需在热力管道上方平行安装时，间距不应小于1000mm,其间应采取有效的隔热措施；电缆桥架与热力管道交叉时，当热力管道有保温层时，交叉距离不应小于50Onln1,无保温层时，交叉距离不应小于100Omm,且有交叉处应用隔热板（例如石棉板）将电缆
7、桥架保护起来，隔热板长度不应小于热力管保温层外径加2000mmo13、电气竖井内电缆桥架在穿过楼板或墙壁处，应以防火隔板、防火堵料等作好密封隔离。电缆桥架通过防火分区、防烟分区、楼层时，安装完毕后应用防火材料填充堵死。27、桥架接地镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺母或防松垫圈的连接固定螺栓。3U、金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；32、直线段钢制电缆桥架长度超过30m应设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；33、电缆桥架水平安装的支架间距为25m；垂直安装的支架间距为2m；34、桥架与支架间螺栓、桥
8、架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；35、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；36、膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全；37、桥架安装：位置正确，连接可靠，支吊架配置正确，固定牢固，需要盖板的桥架，应盖板齐全。支、吊架要横平竖直、间距均匀、排列整齐，桥架横平竖直、内外清洁。工8、接地（接零）：电缆桥架保护接地（接零）线敷设正确，连接紧密牢固，接地（接零）线截面选桥架安装时要注意对通风管道、给排水管道及其支吊架及土建装修的保护，不得损坏。6、应注意的质量问题61桥架连接处缝隙过大；62桥架竖向偏差或水平偏差过大；63跨接线压接不牢靠。7
9、.1、 进入施工现场必须戴好安全帽，扣好帽带；7.2、 施工现场内严禁吸烟；需要用火时，必须经安全员批准，并签发动火证；7.3、 各种电动机械设备必须安全接地和防护装置方能进行使用；7.4、 要求各分包遵守文明施工管理制度，负责责任区内的文明施工达到规定要求；7.5、 现场材料应堆放整齐、标识准确；7.6、 施工工作面工完场清，垃圾堆放在总包指定的地点；7.7、 从事高处作业要定期体检，经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其它不适应高处作业的，不得从事高处作业；7.8、 高处作业衣着要灵便，禁止穿硬底和带钉易滑的鞋；7.9、 高处作业所用材料要堆放平稳，工具应随手装入工具袋（套）
10、内，上下传递物件禁止抛掷；7.10、 遇有恶劣气候（如六级以上风力）影响施工安全时,禁止进行露天高处作业；7.11、 梯子不得缺档，不得垫高使用，梯子横档间距以30Cm为宜，使用时上端要扎牢，下端要采取防滑措施；单面梯与地面夹角以6070度为宜，禁止二人同时在梯上作业，如需接长使用应绑扎牢固，人字梯底座要拉牢，在通道处使用梯子，应有人监护或设置围栏；7.12、 没有安全防护设施，禁止在屋架的上弦、支撑、桁条、挑架的挑梁和未固定的构件上行走或作业，高处作业与地面联系应设通讯装置，并专人负责；7.14、使用电气设备、电动工具要有可靠的保护接地（接零）措施；打眼时，要戴好防护眼镜，工作地点下方不得站人。审核人交底人接交人
