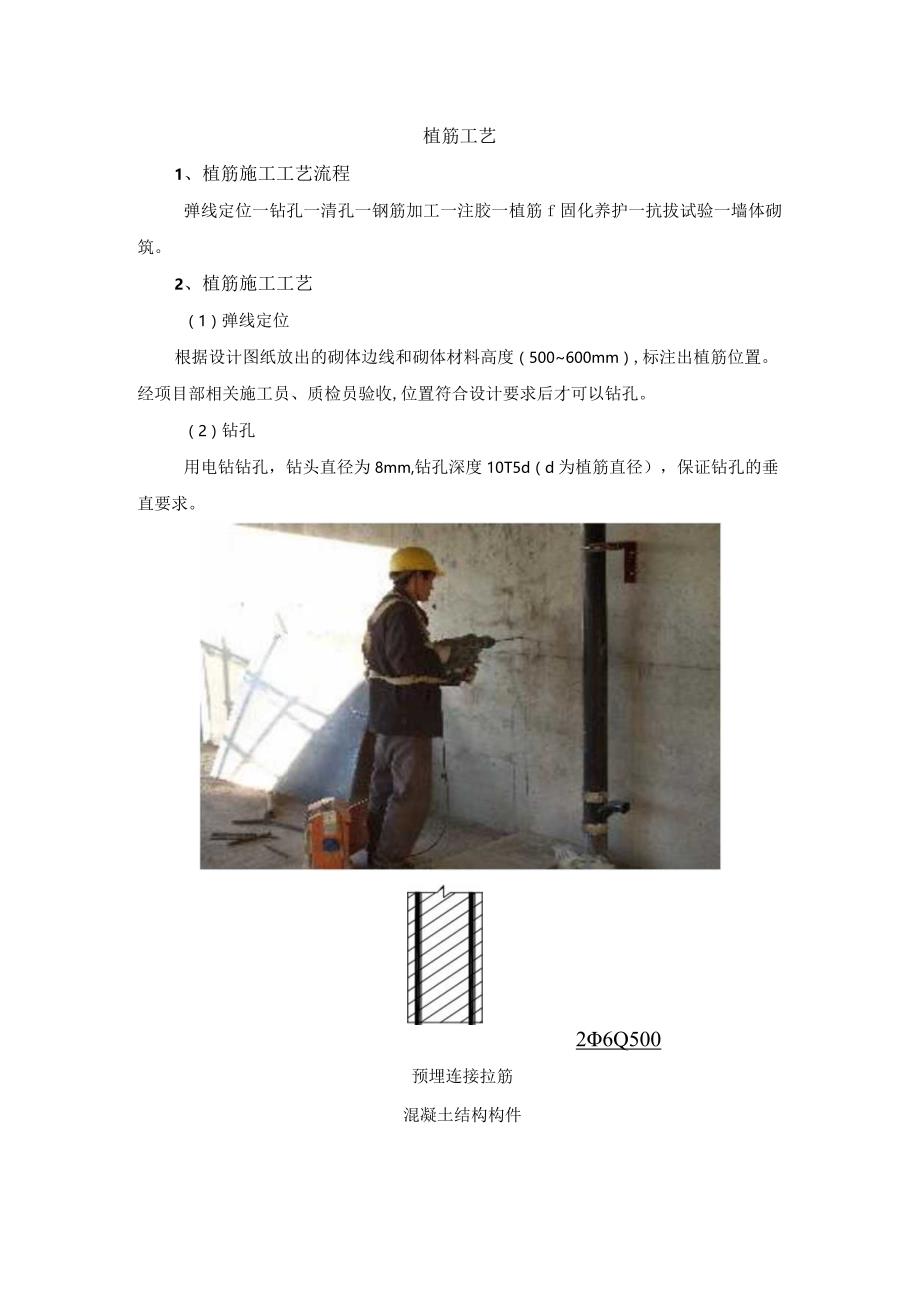

1、植筋工艺1、植筋施工工艺流程弹线定位一钻孔一清孔一钢筋加工一注胶一植筋f固化养护一抗拔试验一墙体砌筑。2、植筋施工工艺(1)弹线定位根据设计图纸放出的砌体边线和砌体材料高度(500600mm),标注出植筋位置。经项目部相关施工员、质检员验收,位置符合设计要求后才可以钻孔。(2)钻孔用电钻钻孔,钻头直径为8mm,钻孔深度10T5d(d为植筋直径),保证钻孔的垂直要求。26Q500预埋连接拉筋混凝土结构构件3、清孔及时清除孔钻完后内部灰粉、灰渣,保证孔内干燥、无积水、无杂物。清孔完成后需要经有关质检部门验收,自检合格后报监理验收,验收合格后方可注胶。4、钢筋加工将所需规格的钢筋加工成满足锚入及与拉

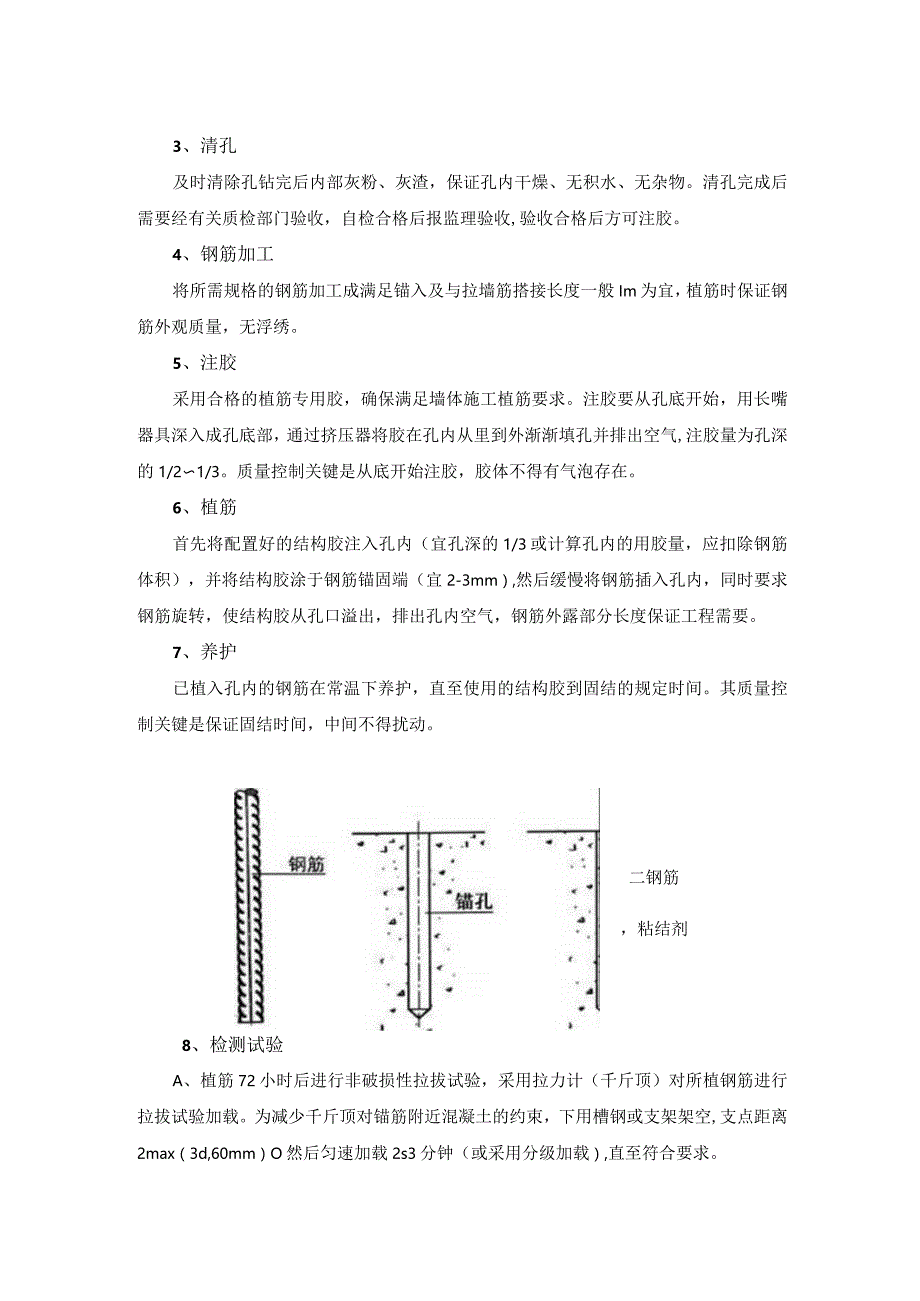

2、墙筋搭接长度一般Im为宜,植筋时保证钢筋外观质量,无浮绣。5、注胶采用合格的植筋专用胶,确保满足墙体施工植筋要求。注胶要从孔底开始,用长嘴器具深入成孔底部,通过挤压器将胶在孔内从里到外渐渐填孔并排出空气,注胶量为孔深的1/21/3。质量控制关键是从底开始注胶,胶体不得有气泡存在。6、植筋首先将配置好的结构胶注入孔内(宜孔深的1/3或计算孔内的用胶量,应扣除钢筋体积),并将结构胶涂于钢筋锚固端(宜2-3mm),然后缓慢将钢筋插入孔内,同时要求钢筋旋转,使结构胶从孔口溢出,排出孔内空气,钢筋外露部分长度保证工程需要。7、养护已植入孔内的钢筋在常温下养护,直至使用的结构胶到固结的规定时间。其质量控制关键是保证固结时间,中间不得扰动。二钢筋,粘结剂8、检测试验A、植筋72小时后进行非破损性拉拔试验,采用拉力计(千斤顶)对所植钢筋进行拉拔试验加载。为减少千斤顶对锚筋附近混凝土的约束,下用槽钢或支架架空,支点距离2max(3d,60mm)O然后匀速加载2s3分钟(或采用分级加载),直至符合要求。B、当做非破坏性检验时,最大加载值可取为0.95ASfy匕C、抽检数量可按每种钢筋植筋数量的0.懈确定,但不应少于3。
