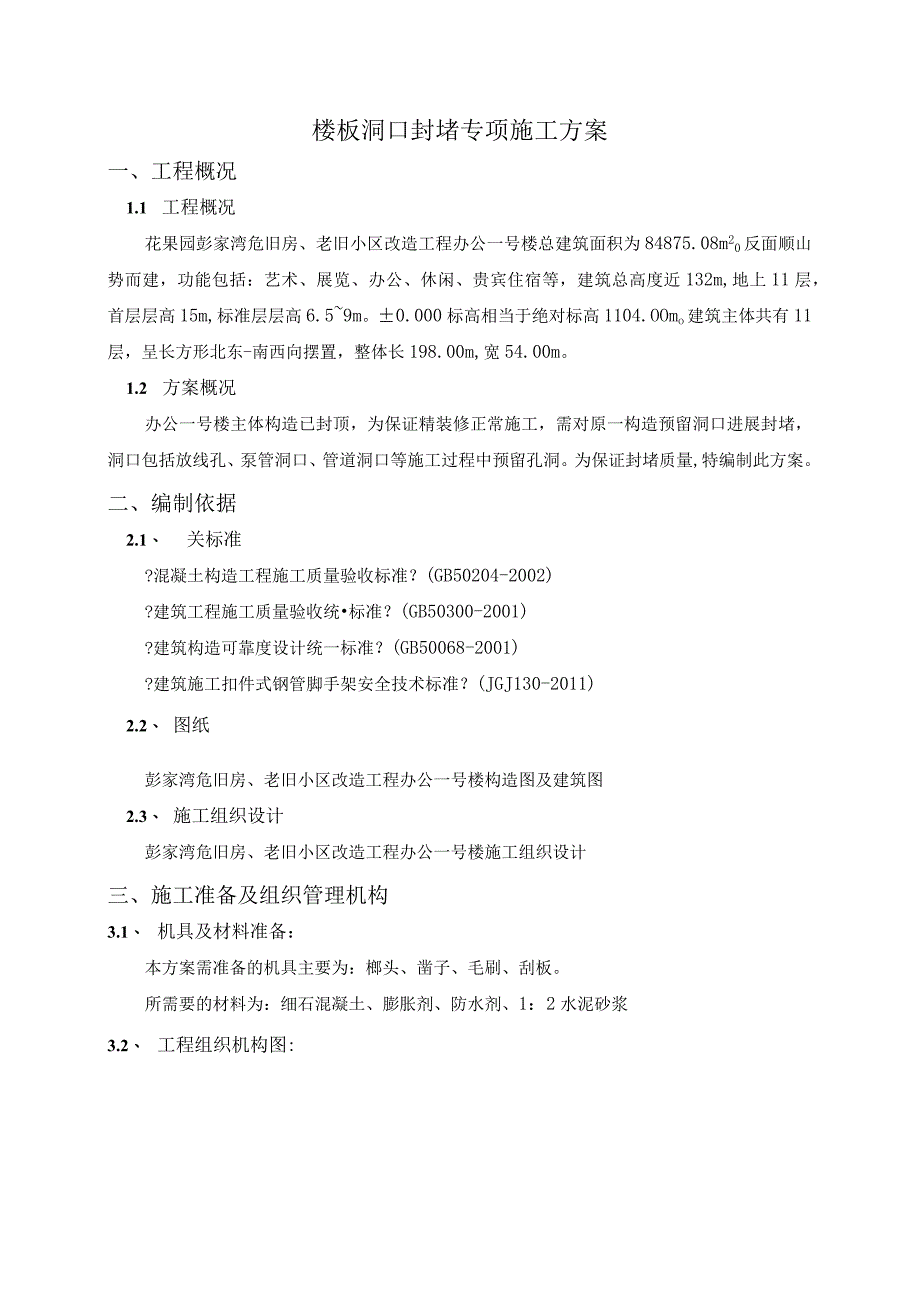

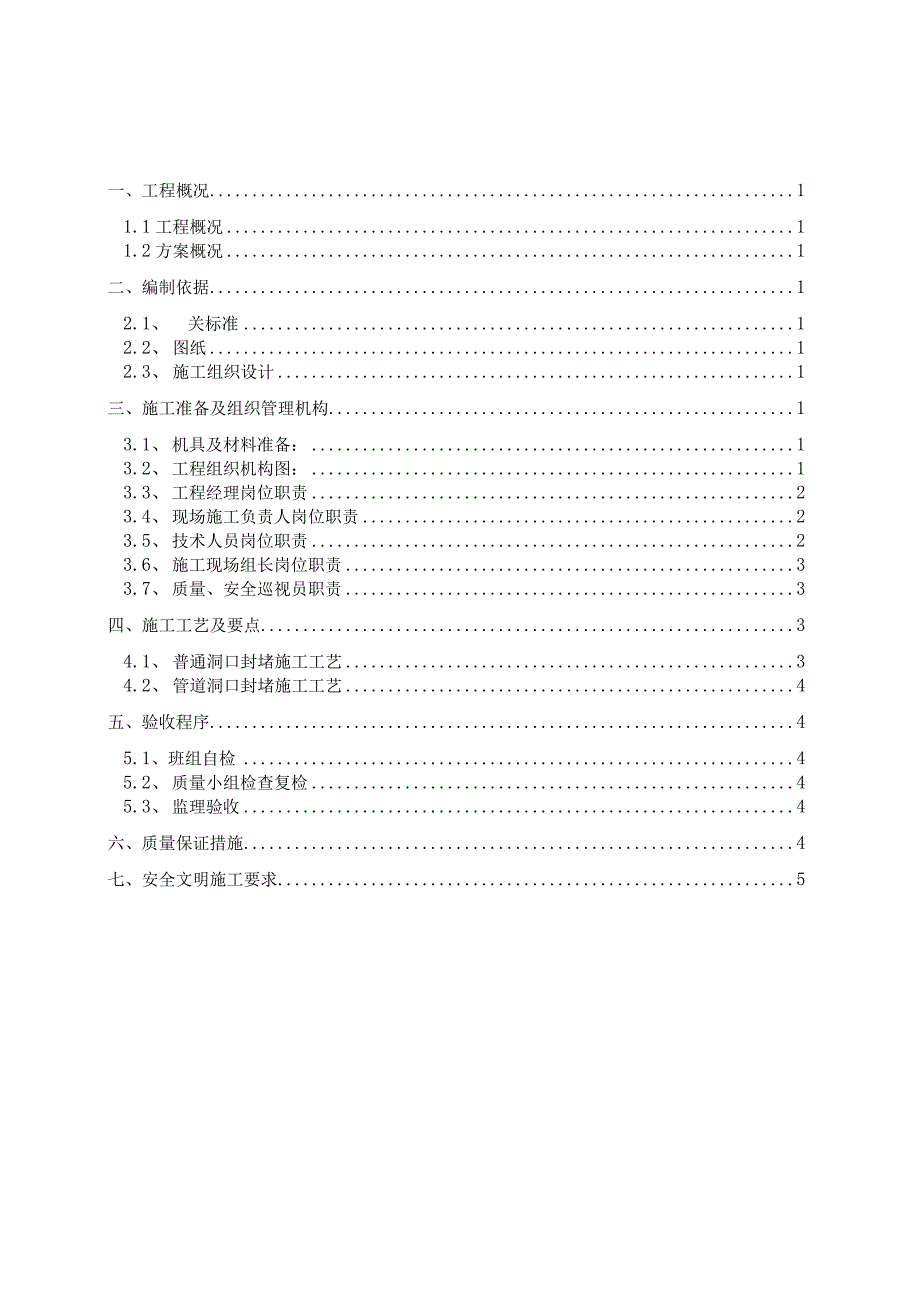

1、一、工程概况11.1工程概况11.2方案概况1二、编制依据12.1、 关标准12.2、 图纸12.3、 施工组织设计1三、施工准备及组织管理机构13.1、 机具及材料准备：13.2、 工程组织机构图：13.3、 工程经理岗位职责23.4、 现场施工负责人岗位职责23.5、 技术人员岗位职责23.6、 施工现场组长岗位职责33.7、 质量、安全巡视员职责3四、施工工艺及要点34.1、 普通洞口封堵施工工艺34.2、 管道洞口封堵施工工艺4五、验收程序45.1、班组自检45.2、 质量小组检查复检45.3、 监理验收4六、质量保证措施4七、安全文明施工要求5楼板洞口封堵专项施工方案一、工程概况1.
2、1 工程概况花果园彭家湾危旧房、老旧小区改造工程办公一号楼总建筑面积为84875.08m20反面顺山势而建，功能包括：艺术、展览、办公、休闲、贵宾住宿等，建筑总高度近132m,地上11层，首层层高15m,标准层层高6.59m。0.000标高相当于绝对标高1104.OOmo建筑主体共有11层，呈长方形北东-南西向摆置，整体长198.00m,宽54.00m。1.2 方案概况办公一号楼主体构造已封顶，为保证精装修正常施工，需对原一构造预留洞口进展封堵，洞口包括放线孔、泵管洞口、管道洞口等施工过程中预留孔洞。为保证封堵质量,特编制此方案。二、编制依据2.1、 关标准?混凝土构造工程施工质量验收标准？(

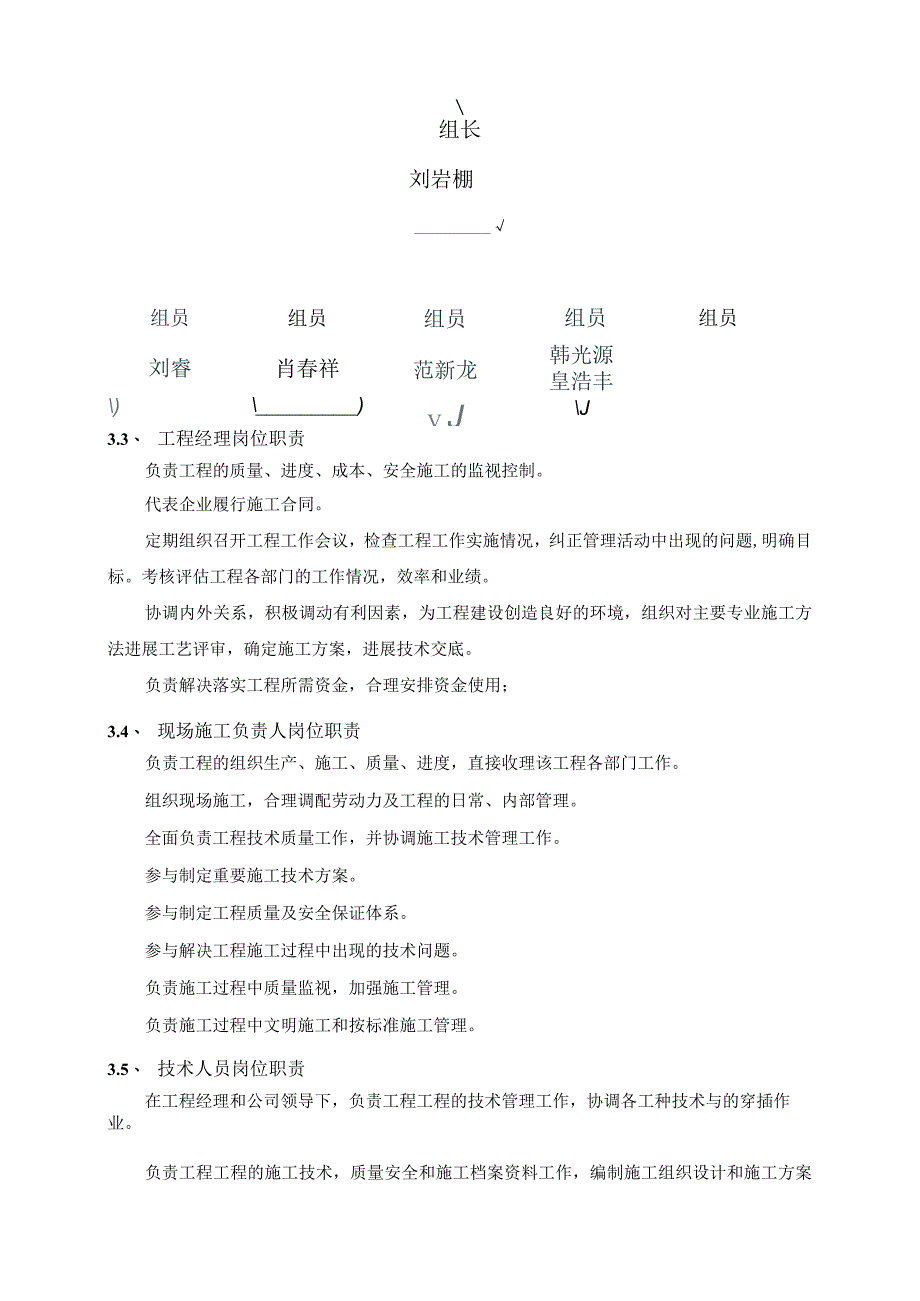

3、GB50204-2002)?建筑工程施工质量验收统标准？(GB50300-2001)?建筑构造可靠度设计统一标准？(GB50068-2001)?建筑施工扣件式钢管脚手架安全技术标准？(JGJ130-2011)2.2、 图纸彭家湾危旧房、老旧小区改造工程办公一号楼构造图及建筑图2.3、 施工组织设计彭家湾危旧房、老旧小区改造工程办公一号楼施工组织设计三、施工准备及组织管理机构3.1、 机具及材料准备：本方案需准备的机具主要为：榔头、凿子、毛刷、刮板。所需要的材料为：细石混凝土、膨胀剂、防水剂、1：2水泥砂浆3.2、 工程组织机构图:组长刘岩棚组员刘睿)组员肖春祥)组员范新龙V J组员韩光源皇浩丰
4、J组员3.3、 工程经理岗位职责负责工程的质量、进度、成本、安全施工的监视控制。代表企业履行施工合同。定期组织召开工程工作会议，检查工程工作实施情况，纠正管理活动中出现的问题,明确目标。考核评估工程各部门的工作情况，效率和业绩。协调内外关系，积极调动有利因素，为工程建设创造良好的环境，组织对主要专业施工方法进展工艺评审，确定施工方案，进展技术交底。负责解决落实工程所需资金，合理安排资金使用；3.4、 现场施工负责人岗位职责负责工程的组织生产、施工、质量、进度，直接收理该工程各部门工作。组织现场施工，合理调配劳动力及工程的日常、内部管理。全面负责工程技术质量工作，并协调施工技术管理工作。参与制定
5、重要施工技术方案。参与制定工程质量及安全保证体系。参与解决工程施工过程中出现的技术问题。负责施工过程中质量监视，加强施工管理。负责施工过程中文明施工和按标准施工管理。3.5、 技术人员岗位职责在工程经理和公司领导下，负责工程工程的技术管理工作，协调各工种技术与的穿插作业。负责工程工程的施工技术，质量安全和施工档案资料工作，编制施工组织设计和施工方案并建设质量、安全保证休系。认真贯彻有关标准、图集规程。组织图纸预审和参加图纸会审、按施工立面图、平面图和签定施工方案。贯彻执行经批复的施工组织设计和施工方案，主持工程工程技术交底工作，在施工中对重要部位，关键工序进展技术指导和监视，并负责处理工程质量
6、和安全技术问题。主持隐蔽工程检查验收和样板工程的认定工作，参加施工预检和施工验收，参加质量回访工作。主持工程工程技术会议、技术培训、质量安全教育。3.6、 施工现场组长岗位职责按国家行业标准、标准及工程组织施工设计、施工作业文件等组织施工。及时检查、处理施工问题，认真进展施工质量自检，并参与工程质量检查评定，对分管的施工产品质量负直接责任。对违反操作规程的作业行为及时制止、纠正、并按权限给予处置。做好施工日志的填写工作。3.7、 质量、安全巡视员职责按照国家行业技术标准、标准、规程以及施工组织设计等有关程序安排工作。认真填写质检记录，编写质检报告，并按规定保存和归档。严格执行国家、行业、公司有
7、关安全工作的法规和标准，确保施工过程安全生产。做好日常安全检查工作，参加安全大检查，发现不安全因素应及时采取措施，发出整改通知并检查其整改结果，对分管的安全工作负责。对违反安全操作的人及时纠正，情况紧急时可按规定权限暂停工作，并及时报告工程经理或工程执行经理。四、施工工艺及要点4.1普通洞口封堵施工工艺1、洞口四周凿出45。斜坡，并清理垃圾，再用清水冲洗干净。2、下口用挤塑板做吊洞模板，以木方及钢管脚手架支撑。3、在洞口四周刷1:1水泥浆密实，然后浇筑30mm高C35细石混凝土，混凝土加膨胀剂。4、浇筑12h后进展养护，养护时间不少于24h。5、待养护完成后，将吊洞里水清理干净，再用C35微膨
8、细石混凝土二次浇筑，浇至离楼板面20mm,并进展48h养护。6、进展盛水试验，如不漏水那么进展下一步工序，如不合格那么从第一步重新做。7、用1:2防水砂浆找平，对四周接搓口处压密实，外表拉毛。楼板封堵工艺图：4.2、 管道洞口封堵施工工艺1、洞口四周凿出45。斜坡，并清理垃圾，再用清水冲洗干净。2、下口用挤塑板做吊洞模板，以木方及钢管脚手架支撑。3、对管道进展清理，在管道上防水止水圈，用胶水将止水圈固定在楼板厚度方向中间位置，并在止水圈上方涂抹适量胶水。4、在洞口四周刷1:1水泥浆密实，然后浇筑30mm高C35细石混凝土，混凝土加膨胀剂。5、浇筑12h后进展养护，养护时间不少于24h。6、待养
9、护完成后，将吊洞里水清理干净，再用C35微膨细石混凝土二次浇筑，浇至离楼板面20mm,并进展48h养护。7、进展盛水试验，如不漏水那么进展下一步工序，如不合格那么从第一步重新做。8、用1:2防水砂浆找平，对四周接搓口处压密实，外表拉毛。楼板封堵工艺图：五、验收程序5.1、 班组自检外墙洞口封堵完毕后，班组必须请工程质量人员及管理此工作的管理人员对洞口封堵进展验收，检查其是否符合工程规定要求，有无开裂等渗漏隐患，并办理验收手续。5.2、 质量小组检查复检5.3、 监理验收对不符合质量要求的及时纠正，防患于未然。隐蔽工程验收检查后，要办理移交手续，列入工程档案，对查出的问题必须认真处理，经监理、甲
10、方相应人员复核无误后，方能转入下道工序。六、质量保证措施6.1、 施工员、技术员严格按照技术交底要求进展班前技术交底，过程检查监视,每道工序均进展检查验收前方可进展下一道工序施工。6.2、 严格控制材料进场质量，做到每一种材料进场都要对其进展检查，需做复试的立即要求进展复试。6.3、 工程部技术总工、技术员及质量员定期不定期的进展抽查，发现不合格的要求立即进展返工处理。6.4、 浇筑混凝土前必须对管道口进展清理，并在浇筑前刷水泥浆。6.5、 严禁一次性浇筑混凝土，必须分次进展混凝土浇筑，并进展养护。6.6、 混凝土浇筑完成后，需进展盛水试验，如试验不合格，需从第一步重新开场做，直至合格为止。七、安全文明施工要求7.1、 各操作人员应严格按照外架上操作的安全及各项要求施工，保证操作安全。7.2、 封堵时应严格按照现场文明施工要求施工。7.3、 六级以上（含六级）大风、大雪、大雾、大雨天气停顿在脚手架上操作。7.4、 施工前应在封堵洞口处设警示牌，以免洞口东西坠落，砸伤下一层作业人员。
