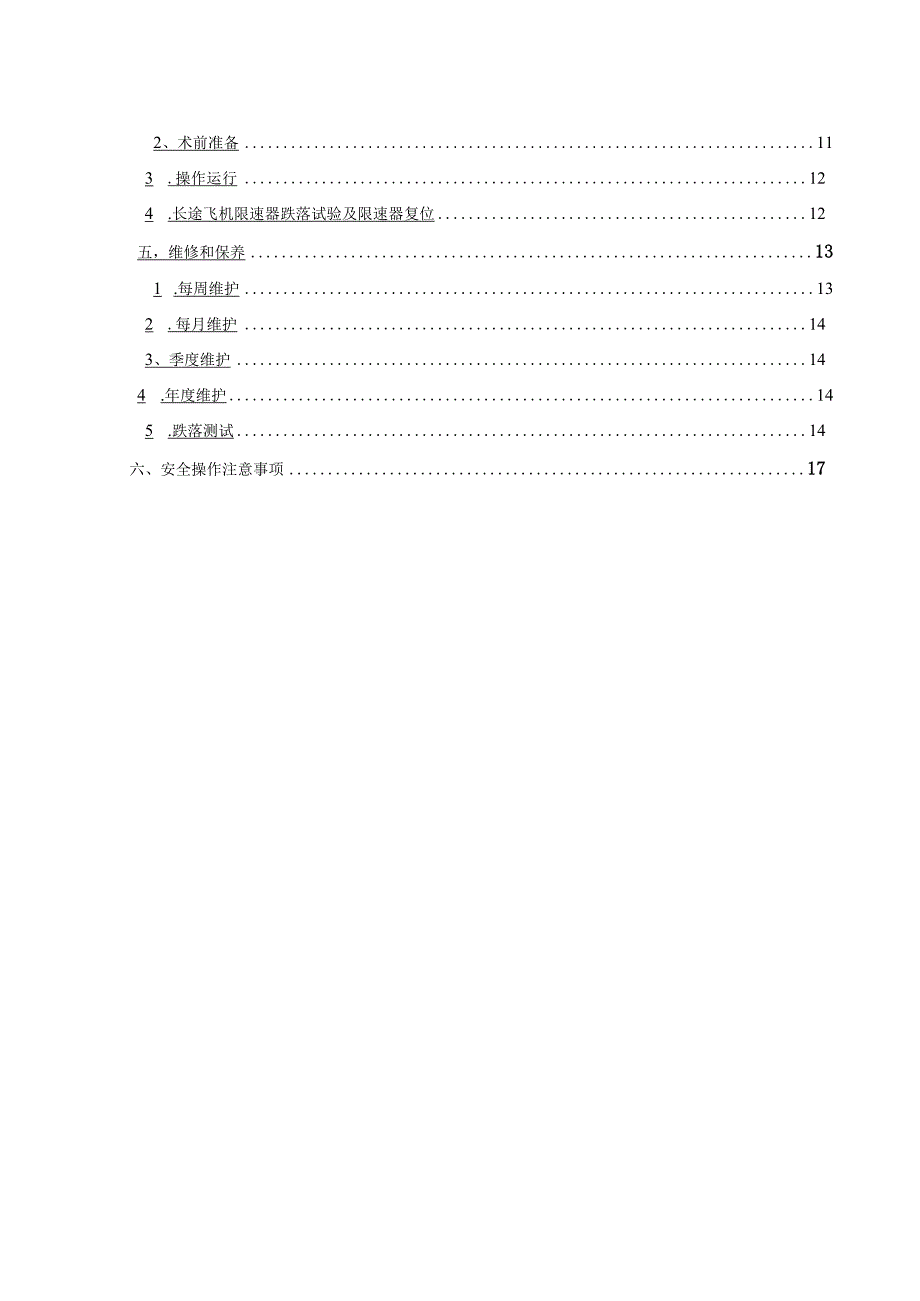

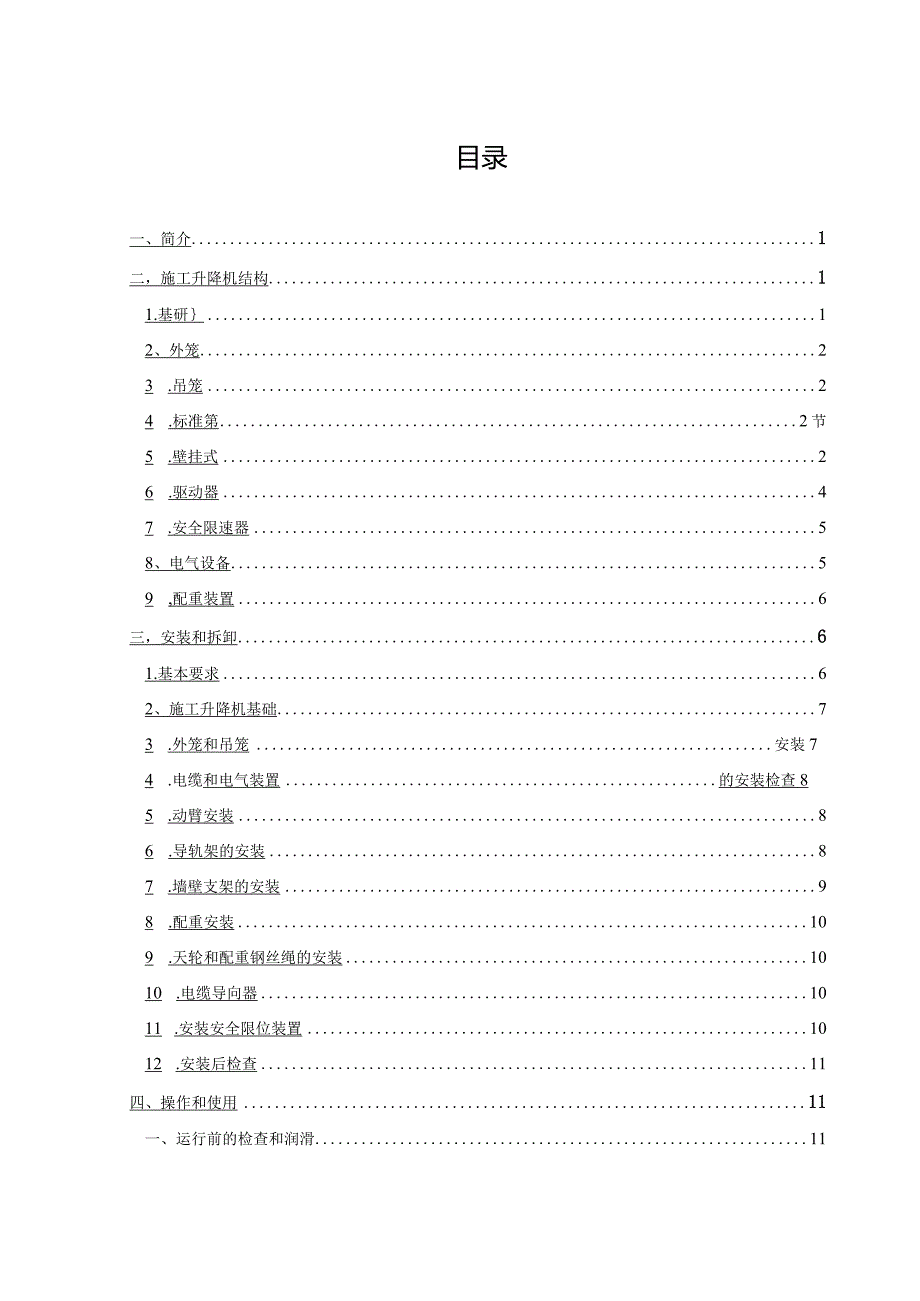

1、施工升降机安装和拆卸专项方案目录一、简介1二，施工升降机结构11.基研12、外笼23 .吊笼24 .标准第2节5 .壁挂式26 .驱动器47 .安全限速器58、电气设备59 ,配重装置6三，安装和拆卸61.基本要求62、施工升降机基础73 .外笼和吊笼安装74 .电缆和电气装置的安装检查85 .动臂安装86 .导轨架的安装87 .墙壁支架的安装98 .配重安装109 .天轮和配重钢丝绳的安装1010 .电缆导向器1011 .安装安全限位装置1012 .安装后检查11四、操作和使用11一、运行前的检查和润滑112、术前准备113 .操作运行124 .长途飞机限速器跌落试验及限速器复位12五，维修
2、和保养131 .每周维护132 .每月维护143、季度维护144 .年度维护145 .跌落测试14六、安全操作注意事项17一、简介宏光协和城州C区项目共3栋，其中：1#楼为28层写字楼；2#楼为34层住宅楼；3#楼为6层办公楼，1#楼为框架芯管结构，2#楼为剪力墙结构，3#楼为框架结构。1#楼标准层高3.4m,建筑总高度99.9m,2#楼标准层高2.9m,建筑总高度100.6m,标准层高3#楼3.6m。物体总高度为23.7m。本工程采用SC200/200施工升降机。施工升降机的位置和高度根据每栋建筑的形式确定，施工升降机安装前必须进行基础和支撑处理。2、施工升降机结构1 .基本施工升降机的基础
3、是混凝土平台，外笼支撑导轨架。按照本手册“安装和拆卸”的要求在安装现场进行浇铸。参见“SC200/200施工电梯基础图”o预埋28高强螺栓预埋28高弓虽蜥校2 .外笼本项目外笼为双吊笼，由防护栅栏和底盘组成。防护栅栏为铁丝网栅栏，附在底部板上，栅栏正面装有外笼门和电气联锁装置。一旦外笼门打开，吊笼将停止，直到笼门关闭后才能启动。冲击载荷。底盘上有地脚螺栓孔，保证施工升降机与基础的可靠连接。3 .吊笼吊笼为钢架结构，四臂采用钢网，照明方便，视野清晰。吊笼一侧设有上下双门或翻板门，另一侧设有单门，方便人员进出。笼子顶部有活板门，笼子里有扶梯，方便人员在顶部安装和拆卸。为确保安全，笼子顶部设有安全围
4、栏。4 .标准款标准截面为桁架结构，主肢采用76X4无缝钢管，长度1508mm。每个标准节配备一个或两个高精度机架，标准节用专用螺栓和螺母可靠连接。多节标准节连接后称为导轨架，通过墙架固定在建筑物上，用作施工升降机。一条上下运行的轨道。标准截面有三角形截面和方形截面两种形式(650X650和800X800),本工程采用650X650的形式。5 .壁挂式壁挂支架用于将轨道框架固定到建筑物上。墙托架的一端固定在标准角铁上，另一端固定在建筑结构上。壁挂架有几种不同的类型，长度可以在一定范围内调整。附墙弯架的装配形式为“附大架的弯架安装图”。WI钢连接架 、槽蝌连接矍说虹1,距地面6M左右处，将2号支
5、架安装在导轨架与076立管之问，以后每隔9午安装一个.人货两用梯通用SC200200工升翱，颗镰重量为2X1000。建2、在2号支架上方或下方小于300TITl处。76立管与建缄物6、繁荣吊杆安装在吊笼的顶部。是施工升降机在安装、拆卸作业时，对标准节、墙架等构件进行拆装的手动装置。配备标准截面吊具。动臂具有自锁功能。停止晃动时可刹车,确保吊物安全。7 .驱动装置施工升降机的驱动装置为两台或三台“YZEJ132M-4三相异步鼠笼式电机起升。电机配备电盘式制动器，主要参数如下表所示：物品目标技术参数物品目标技术参数额定功率（千瓦）11电源频率（赫兹）50额定转速（转/分）1395额定电流（A）20
6、附加持续时间率FC-25%失速/额定速度2.6绝缘级别F制动力（牛米）120额定电压（V）380重量（公斤）90施工升降机使用的减速机为“SC200/200”型平面二次包络圆环蜗杆减速机。施工升降机的爬行齿轮由安装在减速机输出轴上的传动齿轮带动，与导轨架上的齿条啮合，带动吊笼运动。8 .安全限速器施工升降机采用渐进式限速器，安装在轿厢传动板上，通过小齿轮与齿条啮合。限速器采用离心制动原理。一旦轿厢下降速度超过54mmin,限速器立即动作。将笼子平稳制动在导轨架上，同时切断电源，制动时间1-2.5s,制动距离0.3T.2m。9、电设备施工升降机的主要电气设备包括电源箱、电控箱、轿顶控制台和安全保
7、护装置。双笼施工升降机的电源箱安装在外笼结构上，电控箱安装在吊笼内，控制施工升降机的驱动装置、照明系统和安全装置。笼子顶部的控制台上有“常规”和“联合”转换开关。当开关打开到附加侧且指示灯亮时，机箱内的控制台无法操作。安全保护装置是电气设备的重要组成部分，用于保证施工升降机的正常运行。9 .1上下限位开关上下限位开关安装在吊笼内的限速器底板上。当吊笼运行到安装在导轨架上的限位开关时，可以自动停止。当吊笼反方向运行时，限位开关自动复位。.9.2上下限位开关安装在笼式限速器底板上。当笼子跑出限位并触及限位开关时，开关会切断主电源，使笼子停下来。复位时，拆下拉杆中间的螺丝，收回拉杆，转动到中间位置即
8、可接通电源。此时，它应该向相反的方向运行。当保持架离开限位开关并碰到铁时，用螺丝将杠杆固定到原来的位置。9.3单、双笼门限位开关当笼子的单开门或双开门松动时，笼子就不能运行。9.4断绳保护开关在装有对重的施工升降机上，当对重钢丝绳的相对伸长率超过允许值或断绳时，开关立即切断控制电路并对轿厢进行制动。9.5带电顶门限位开关当有人在笼子顶部工作时，如果活板门打开，笼子就无法运行。9.6限速器微动开关当限速器启动时，可启动开关，切断控制电路，实现双重保险。9.7底笼门限位开关只有关好底笼门后，才可将KM拉入并接入主电路，进行下一步操作。一旦底笼门打开，系统将停止运行，以防止运行过程中有人进入底笼门造
9、成不安全因素。10、配重装置配重的作用是稳定保持架的自重以增加承载能力。装有配重的施工升降机在导轨架上装有配重轨道，顶部装有天轮。安装在轨道上的配重通过钢丝绳穿过天空。轮子和笼子对称悬挂。三、安装与拆卸一、基本要求1.1参与安装、拆卸的人员必须熟悉施工升降机的力学性能和结构特点，具有熟练的操作技术和排除一般故障的能力。1. 2参与此项工作的工人应分工明确，各司其职。1人负责指挥工作，确定指挥联络信号。1.3 遵守为确保安全生产而制定的各项纪律，携带齐全的安全装备，高空作业人员的身体条件必须符合劳动部门的有关规定，严禁酒后工作。1.4 安全运行时，每个吊笼顶部平台工作人数不得超过2人，施工升降机
10、载重不得超过500公斤。1.5 遇雨、雪、大雾、风速超过13mS时，不得进行本作业。1.6 施工现场的变压器供电电网应具有不小于IooKVA的变压器容量。1.7 距离施工升降机5m以内，每个吊笼需配备80A电容断路器的开关，用于合闸和短路保护。2、施工升降机基础施工升降机基础应采用钢筋混凝土基础，应能承受施工升降机运行最不利条件下的全部荷载。本项目施工电梯基础采用不排水基础形式，但门槛较高。2. 2基础施工技术要求1）机器基础下的地面承载力不小于O.15Mpa,基础所能承受的载荷不小于P。P=（吊笼自重+外笼自重+导轨架重量+配重+承载能力）X2.1例：SC200/200施工升降机，架设高度6
11、0m吊笼重量130Okg外笼重量900kg轨架重量（共40节，每节135kg）40X135=5400kg配重129Okg容量+2000kg=10890kg基本载荷P=10890X2.1=22869kg=224KN2 ）基本排列方式为1O200双层双向钢网。3 ）混凝土体积双笼基础：4.998m34 ）4个预埋在基础中的地脚螺栓。5 ）基础浇筑完成后，用水平仪找平，等待固化养护。6 ）弯曲式壁挂架L的长度为2.775-3.29m。3、外笼和吊笼的安装将外笼置于基础上，调整垂直度，紧固地脚螺栓。在基础标准节上加一个带齿条的标准节，松开中间笼内电机的刹车手柄，用垫子使之牢固。使用起重机将笼子吊入轨道
12、框架柱。保持架就位后，刹车复位，松开传动底板上的靠背轮螺母，用专用扳手转动置信套调整滚轮与导轨架柱的间隙，调整后锁紧轮背面与齿条间隙05mm,各滚轮与导向架立柱间隙0.5mmO4、电缆及电气装置的安装检查4.1 电缆安装电源距离施工升降机电源20m以内，从电源引出的电缆规格不小于3252X6,或2根3X16+2X6电缆应采用保证供电质量，即满载运行时电压波动不大于5%,但不能保证供电箱与施工升降机距离在20m以内时，电缆型号应根据施工现场的实际情况适当增加。安装过程中：1）将施工升降机供电箱内总电源开关的供电电缆通过空气开关连接到现场供电箱。2 ）将电缆以自由状态卷入电缆卷筒，不得扭结或打结。
13、3 ）将电缆卷筒直接固定在外笼上的电缆臂下方，电缆的一端从电缆卷筒的底部引至电源箱，另一端通过电缆臂引至电控箱至电控箱。吊笼。4. 2电气装置的检查电气装置在施工升降机出厂前安装好，施工升降机安装后应进行以下检查：1 ）施工升降机结构、电机和电气设备的金属外壳应接地，接地电阻不应超过4Q。2 ）用兆欧表测量电机及电器元件对地绝缘电阻，不小于IQo3 ）检查各安全控制开关，分别触摸各门上的限位开关、断绳开关、上下限位开关、限位开关。4 ）检查电机接线，吊笼上下运行方向应与驾驶室控制台和笼顶控制台所示一致。电检完成后，施工升降机即可进入安装状态。注意：安装有对重的施工电梯时，由于没有悬挂对重，松绳
14、保护开关应锁紧。5 .动臂安装5. 1先润滑止推轴承，然后将其安装在动臂底部。5. 2将吊杆放入吊笼顶部的安装孔中。6. 3将向心轴承安装在吊笼的安装孔内，压紧垫块并用螺栓固定。7. 4不使用吊杆时，应将吊钩挂在吊笼顶部的挂点上，使其固定。6、导轨架的安装8. 1将标准节立柱两端的接头和机架的连接处擦干净，加少量润滑油。6.2将臂架的挂钩放在地面上，用标准节吊具钩住一个标准节。6.3摇动手柄，将标准段吊至笼顶稳定。6.4启动施工升降机。当笼子开到导轨架顶部时，应点动行驶，直到笼子顶部距导轨架顶部约O.5m时停止。6.5用吊杆吊起标准节，对准导轨架上端的立管和机架上的销孔，用螺栓紧固，拆下吊钩和
15、吊具。6. 6如现场有吊装设备，可先在地面将标准段连接在一起，一次直接吊至轨架顶部，并用螺栓紧固。7. 7导轨架安装后，应满足以下要求：1 ）施工升降机的运动部件与建筑物和固定施工设备的距离不应小于0.25mo2 ）各标准节的接头错位应小于0.2mm。3 ）相邻两个齿条对接接头沿齿厚方向的错位应小于0.5mm,沿齿高方向的错位应小于0.2mmo4）标准截面连接螺栓的预紧力矩不小于350N.m05）标准截面的垂直误差应符合下表的要求。轨架高度（米）小于7070-100100-150150-200200-300垂直度公差值（mm）安装高度的1/100070901101307 .墙支架的安装7. 1墙体支撑底座与建筑物的连接强度不应小于20KN。7. 2支座与建筑物的连接方式（见弯架附预埋件示意图）。8. 3弯式壁挂架的安装1
