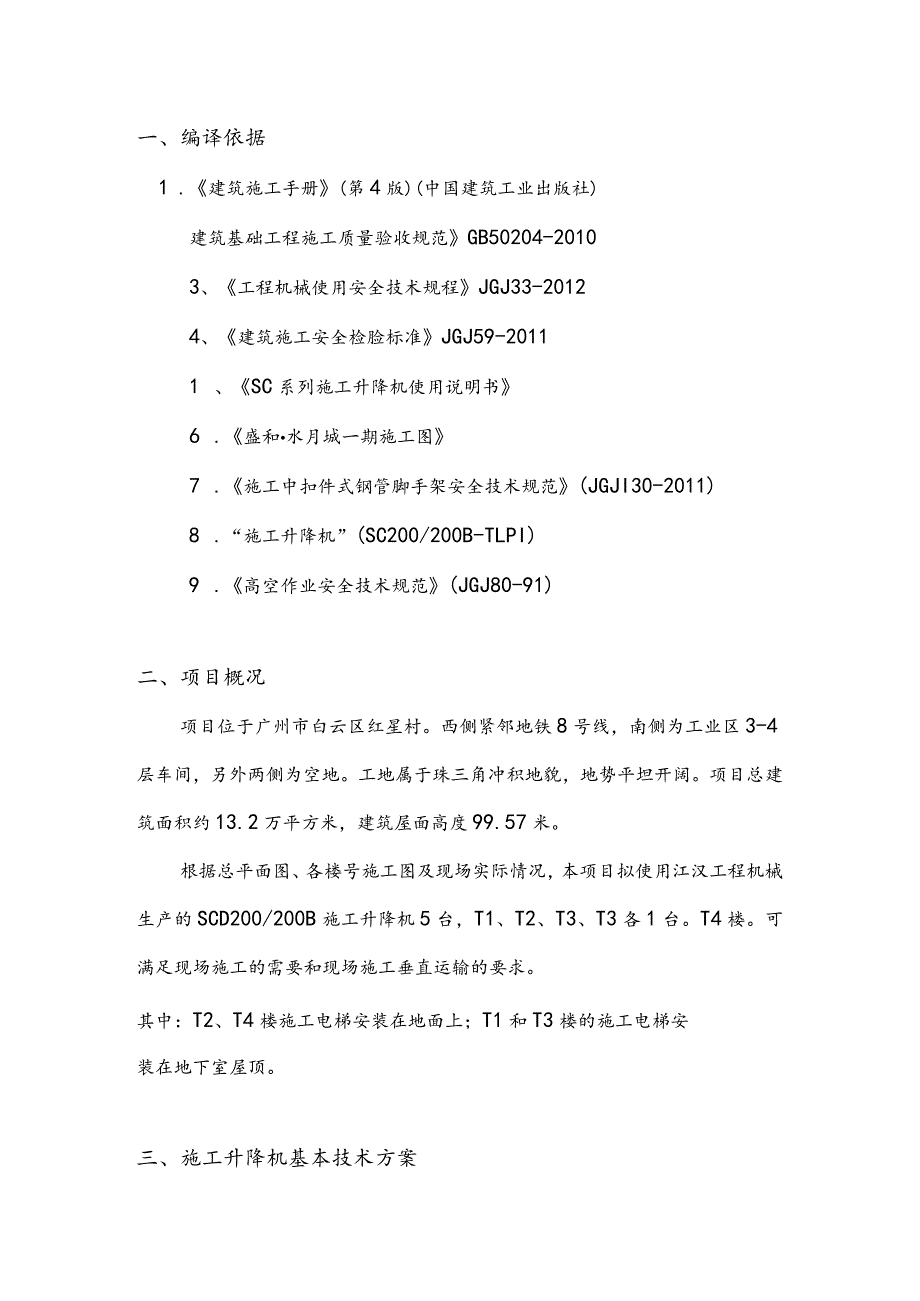

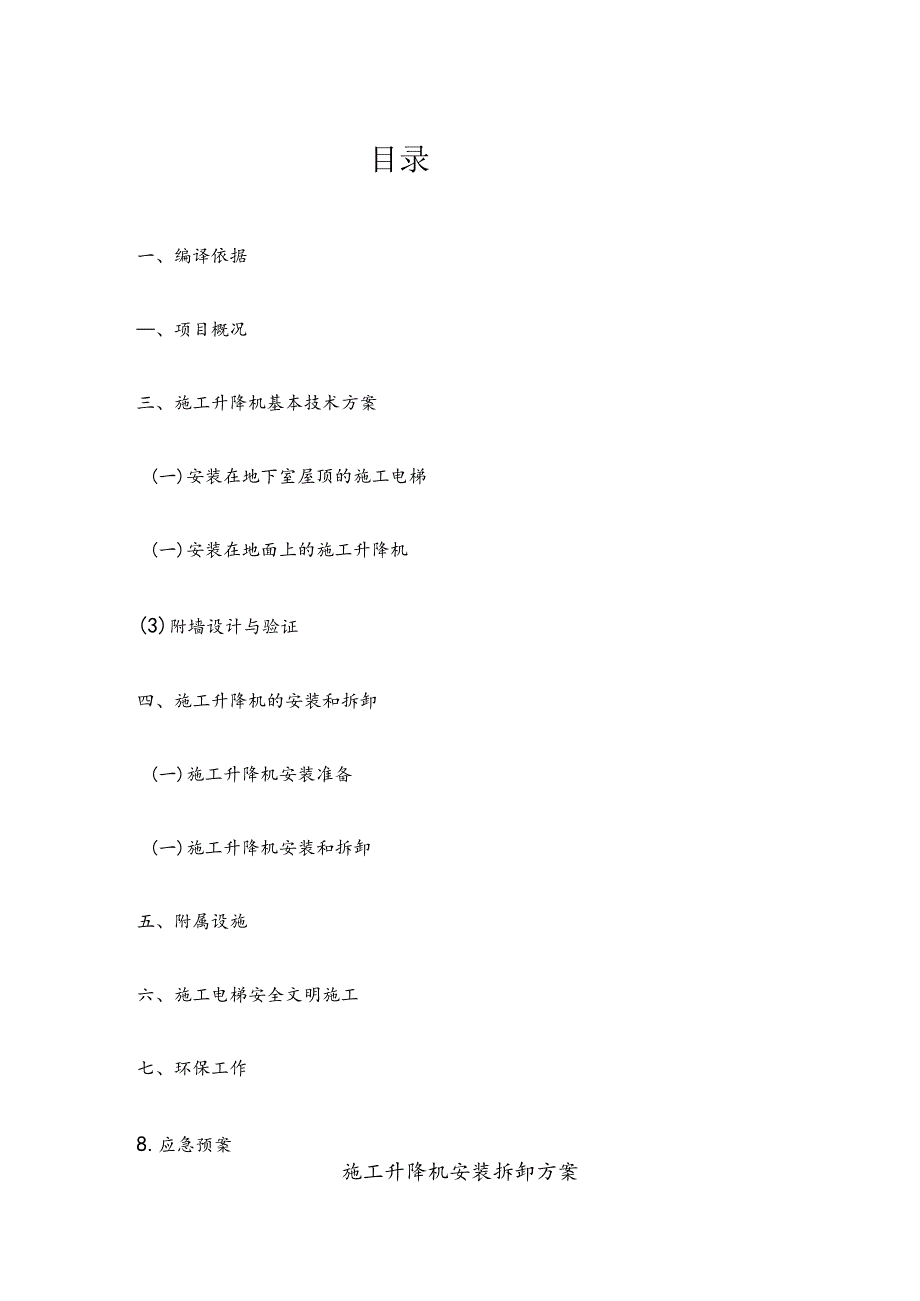

1、目录一、编译依据、项目概况三、施工升降机基本技术方案(一)安装在地下室屋顶的施工电梯(一)安装在地面上的施工升降机(3)附墙设计与验证四、施工升降机的安装和拆卸(一)施工升降机安装准备(一)施工升降机安装和拆卸五、附属设施六、施工电梯安全文明施工七、环保工作8.应急预案施工升降机安装拆卸方案一、编译依据1 .建筑施工手册(第4版)(中国建筑工业出版社)建筑基础工程施工质量验收规范GB50204-20103、工程机械使用安全技术规程JGJ33-20124、建筑施工安全检脸标准JGJ59-20111 、SC系列施工升降机使用说明书6 .盛和水月城一期施工图7 .施工中扣件式钢管脚手架安全技术规范(
2、JGJI30-2011)8 .“施工升降机”(SC200/200B-TLPI)9 .高空作业安全技术规范(JGJ80-91)二、项目概况项目位于广州市白云区红星村。西侧紧邻地铁8号线，南侧为工业区3-4层车间，另外两侧为空地。工地属于珠三角冲积地貌，地势平坦开阔。项目总建筑面积约13.2万平方米，建筑屋面高度99.57米。根据总平面图、各楼号施工图及现场实际情况，本项目拟使用江汉工程机械生产的SCD200/200B施工升降机5台，T1、T2、T3、T3各1台。T4楼。可满足现场施工的需要和现场施工垂直运输的要求。其中：T2、T4楼施工电梯安装在地面上；T1和T3楼的施工电梯安装在地下室屋顶。三

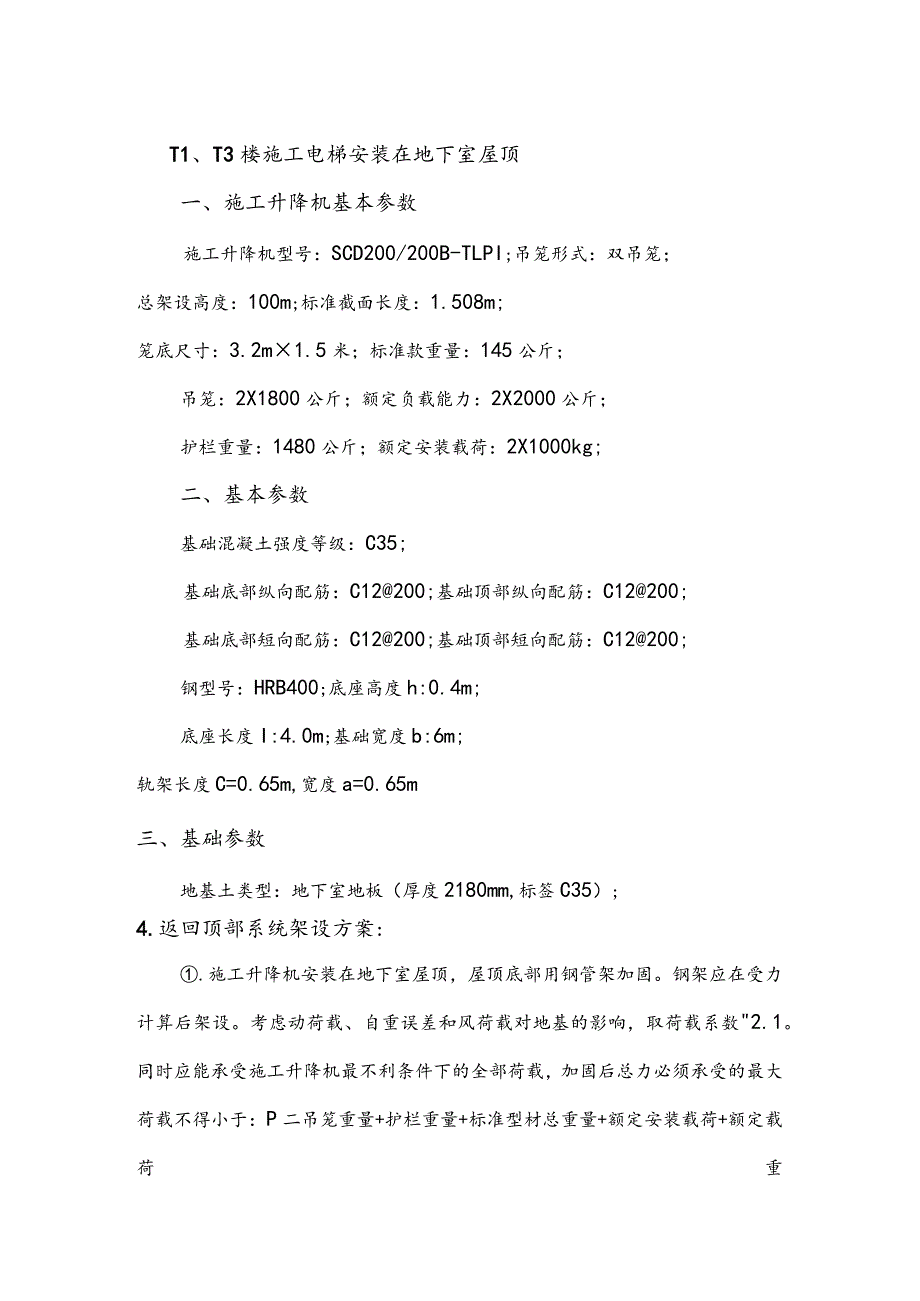

3、、施工升降机基本技术方案T1、T3楼施工电梯安装在地下室屋顶一、施工升降机基本参数施工升降机型号：SCD200/200B-TLPI;吊笼形式：双吊笼；总架设高度：100m;标准截面长度：1.508m;笼底尺寸：3.2m1.5米；标准款重量：145公斤；吊笼：2X1800公斤；额定负载能力：2X2000公斤；护栏重量：1480公斤；额定安装载荷：2X1000kg;二、基本参数基础混凝土强度等级：C35;基础底部纵向配筋：C12200;基础顶部纵向配筋：C12200;基础底部短向配筋：C12200;基础顶部短向配筋：C12200;钢型号：HRB400;底座高度h:0.4m;底座长度I:4.0m;基
4、础宽度b:6m;轨架长度C=0.65m,宽度a=0.65m三、基础参数地基土类型：地下室地板（厚度2180mm,标签C35）;4.返回顶部系统架设方案:.施工升降机安装在地下室屋顶，屋顶底部用钢管架加固。钢架应在受力计算后架设。考虑动荷载、自重误差和风荷载对地基的影响，取荷载系数2.1。同时应能承受施工升降机最不利条件下的全部荷载，加固后总力必须承受的最大荷载不得小于：P二吊笼重量+护栏重量+标准型材总重量+额定安装载荷+额定载荷重量)X2.1=(2X1800)+1480+(66X145)+21000+22000X2.1=43365kg433.65KNoQ).考虑到施工升降机装配高度高，集中荷
5、载值大，底座基础仍按厂家提供的图纸施工。基础平面尺寸为：40006000X400,主要用于预埋螺栓的找平和设置。布置在180毫米厚的地下车库的屋顶上。承接基础的楼面下部采用落地式全层钢管脚手架支撑加固。底座尺寸为40006000mm,所以加固范围24000X6000mm。该范围内地下室顶板承受的总荷载为：P()+460.425kN/m3二673.65KNo(673.6524=28.069KN/m2)的总荷载为28.069KNm2,按结构设计的地下室顶板的施工荷载为5KNm2;标准设计载荷为28KNm2,总设计载荷为33KNm2o地下室屋面结构设计荷载33KNm2大于施工升降荷载28.069KN
6、/m2o为了缓冲施工设备的动载荷，在地板下安装了一个钢管框架来支撑屋顶系统：背撑系统钢管采用48X3.Omm钢管。钢管支架由螺栓底座(钢顶支架)支撑，50X100毫米的木方在地下室屋顶上拧紧。垂直和水平距离设置为600rmio纵横距离为600,步距为h=1800mmo离地200mm,在竖杆上加纵横扫杆，在框架内加剪刀撑。().基础施工时，必须清理地下室屋面的杂物，根据升降机的位置放开基础定位线，然后绑扎钢筋，将竖向模板浇注混凝土。基础施工时，应将脱模剂刷在地板上，并做好基础加固保护层的缓冲工作。混凝土应振捣密实，待混凝土强度达到要求后正式安装施工升降机。(2) T2、T4楼电梯基础位于回填土上
7、：一、施工升降机基本参数施工升降机型号：SCD200/200B-TLPI;吊笼形式：双吊笼；总架设高度：100m;标准截面长度：1.508m;笼底尺寸：3.2m1.5米；标准款重量：145公斤；吊笼：2X1800公斤；额定负载能力：2X2000公斤；护栏重量：1480公斤；额定安装载荷：2X1000kg;2、基础参数 .帽下基础类型：夯土土方回填及当地原基坑止水排水桩； .平台结构考虑平台结构承载力和平台沉降变形，采用原基坑。采用地下室止水桩和外剪力墙作为基础承载荷载，局部增加基础主梁和次梁。梁：基础主梁置于原止水排桩顶部；基础次梁端部置于基础主梁和地面上。在下室的外剪力墙上，采用凿孔、植筋等
8、方式连接地下室外剪力墙。保证承载平台的结构承载能力，从而减少承载平台的沉降变形;、地基土承载力设计值：200KN/m三.基础承载力折减系数：0.4;三、基本参数（附图）基础混凝土强度等级：C35;!5肘1 . *f+0.000miWT2 ,T4ft-S.2 H型期K土赚UK：35;3 . “精妙力联目H土,赛土“力50KP。.4 .粕中N. ls*; *m6. ta.总“HRtif的M*MU是否用.，.一. ”JCI剖面图(3)附墙设计计算1 )o壁挂式的选择由于工地施工电梯预埋铁距结构面中心距/二28003200,根据SCD200/200K双笼施工升降机说明书和现场实际情况，拟选用下图所示的
9、壁挂支架。附墙示意图2 .壁挂式连接墙架与结构的连接用螺栓固定在结构梁腹板中，连接墙不得高于楼面标高，误差必须控制在50mm以内，如下图.3、附墙架对墙体的受力计算若电梯墙架间距为b,则导架最大高度a及墙架L、B值均符合规定要求。对于II型墙架，墙架对墙体的作用力P为：P=L*6000B*2.05=3*6000/1.5*2.05=58.54KN第一次贴墙不超过9米，每三层贴墙一次，不超过9米。4、施工升降机的安装和拆卸（一）施工升降机的安装准备1、施工升降机的安装（拆卸）由武汉三盛工程机械有限公司承担，安装人员由司机、电工、安装人员5-6人组成。施工现场安全经理和安全人员协助施工和监督。2、由
10、于T1、T3楼的施工升降机安装在屋顶，所以屋顶基础和地下室屋顶用刷涂隔离剂隔开。基础混凝土强度为C30,安装时必须达到100%。3、安装技术要求为：1） 基础预埋件必须牢固地固定在基础钢筋上。2） 基础平面度为1/1000,地脚螺栓中心距最大内容偏差为土1mmo3） 基础下地面承载力不小于0.15MPa,回填时必须压实以保证强度4） 基础平面必须保证良好的排水。4、组织人员了解施工升降机的性能，熟悉组装好的施工升降机各部件的接头、使用的连接形式以及使用接头的尺寸规定和要求5、土建人员配合电梯组装人员清理场地，使轿厢进入现场组装。6、组织人员将基本段和标准段运送到电梯附近。7、施工升降机组装前，
11、组织人员将零件运送到现场，检查零件是否齐全、完好，并在连接处涂抹黄油。8、施工升降机租赁公司的专人会联系租赁的8T汽车起重机，检查安装起重机的钢丝绳和吊具。（车库顶每平方米设计荷载标准值为：33KNm21.35+3KN=47.6KN/m2,空汽车入机每平方米荷载为：81039.8/30=2.61KN/m247.6KN/m2,满足设计荷载要求。）9、小工具：46把2.5色手锤、4把标准电梯螺丝扳手、1把8Kg大锤、34把12寸活动扳手、020尼龙绳或棕色绳50m长、1件、1.54个带米的撬棍长度020,一套电工工具。10、手头钢管、紧固件、脚手板、防护网、安全带等工具齐全、合格。施工升降机内设置
12、单独的配电箱，容量不小于66Kw,供电电压为3805%o11、各楼塔吊均安装施工升降机。12、安装定位图:*.I-4，里城 N.(2)施工升降机的安装和拆卸1、底盘护栏和吊笼的安装1.1 安排好混凝土基础水平和清洁。1.2 将机箱导轨安装到位。1.3 用水平仪找平后，将地脚螺栓插入基础预留孔内，浇筑混凝士，待强度达到要求强度的50%时预紧螺栓。1.4 使用专用扳手安装三段标准段，传输时四段标准段。1.5 按图示位置安装下限位和下限位行程开关触铁。1.6 保持架到位后，应松开牵引电机的直流制动，到位后恢复。1.7 将笼配重放置到位，在其下方放置一块高度合适的方木。1.8 松开传动底板上的靠背螺母
13、，用专用扳手转动偏心套，调整传动齿轮与齿条的横向间隙为0.3-0.5mm,锁紧靠背轮螺母。需要注意的是，上下靠背轮偏心套的转动方向相反。1.9 松开各托辐螺栓，转动偏心轴调整托辐与轨架立柱的间隙，间隙应为0.3-0.5mm。调整后拧紧。1. 10对于KS型快速升降机，减速行程开关应安装在相应位置，减速行程开关应安装在导轨架离地第四段的下半部分。对于变频调速电梯，触铁安装在距地面第六节的下半部分。2.电梯安装2 .1将底架放在基础上，拧紧地脚螺栓。3 .2护栏固定在底架上，护栏之间的连接牢固。4 .3用8吨汽车吊将升降机的4个标准段放置在底盘上，并拧紧高强度螺栓。5 .4用汽车起重机将两个笼子安
14、装到位。6 .5将两组传动机构安装在各自的位置。7 .6安装电缆、电箱，并将电源连接到可以测试的状态。8 .7继续吊装标准段，然后在9m处标记第一个附接架。9 .8以上每6m9m,做一个附件架。10 9开始试驾，调整车轮间隙。11 10调整轮齿间隙。12 11增加标准节和增加高度时，必须从水平和垂直方向监测标准节的轨架垂直度为1/1000。13 12当导轨架增加到要求的工作高度时，调整上下限位，保证限位开关按时断电。14 13调整轨架垂直高度时，使用附件架进行调整。15 14调整后，必须将连接架的所有螺栓拧紧，然后才能进行第二次连接调整和拧紧。16 15调整好垂直度后，可在调试前拧紧所有连接螺
15、栓，空笼可上下3次。17 16装载平台的框架体不得与外脚手架一体搭建，必须独立搭建。每3层（W9米）卸6*37+IWS直径16mm钢丝绳。装载平台架体架设与主体结构连接，每层设有拉点，确保施工安全。18 17在一楼出入口设置防护棚。所有防护门都必须上锁。2.18电梯的拆卸：与安装程序相反，先拆除标准段和附属支撑，再拆除吊笼和基础护栏。19 19阳台防护门制作：防护门门框采用30X3Omm方管，方管壁厚2-3mrn,防护门高度不低于1.8米。防护门的门锁必须在外面，防护门中间用黑漆标明“请注意安全，关门在每一层，都会显示一个楼层号标志。20 20每层阳台面与双笼电梯之间，设置水平钢管，拉到位后，固定6000X300X50脚手板，顶部铺设多层板，并且固定牢固。3、电梯施工中的检查与维护3.1每周检查与维护：根据操作说明书，确保每天
