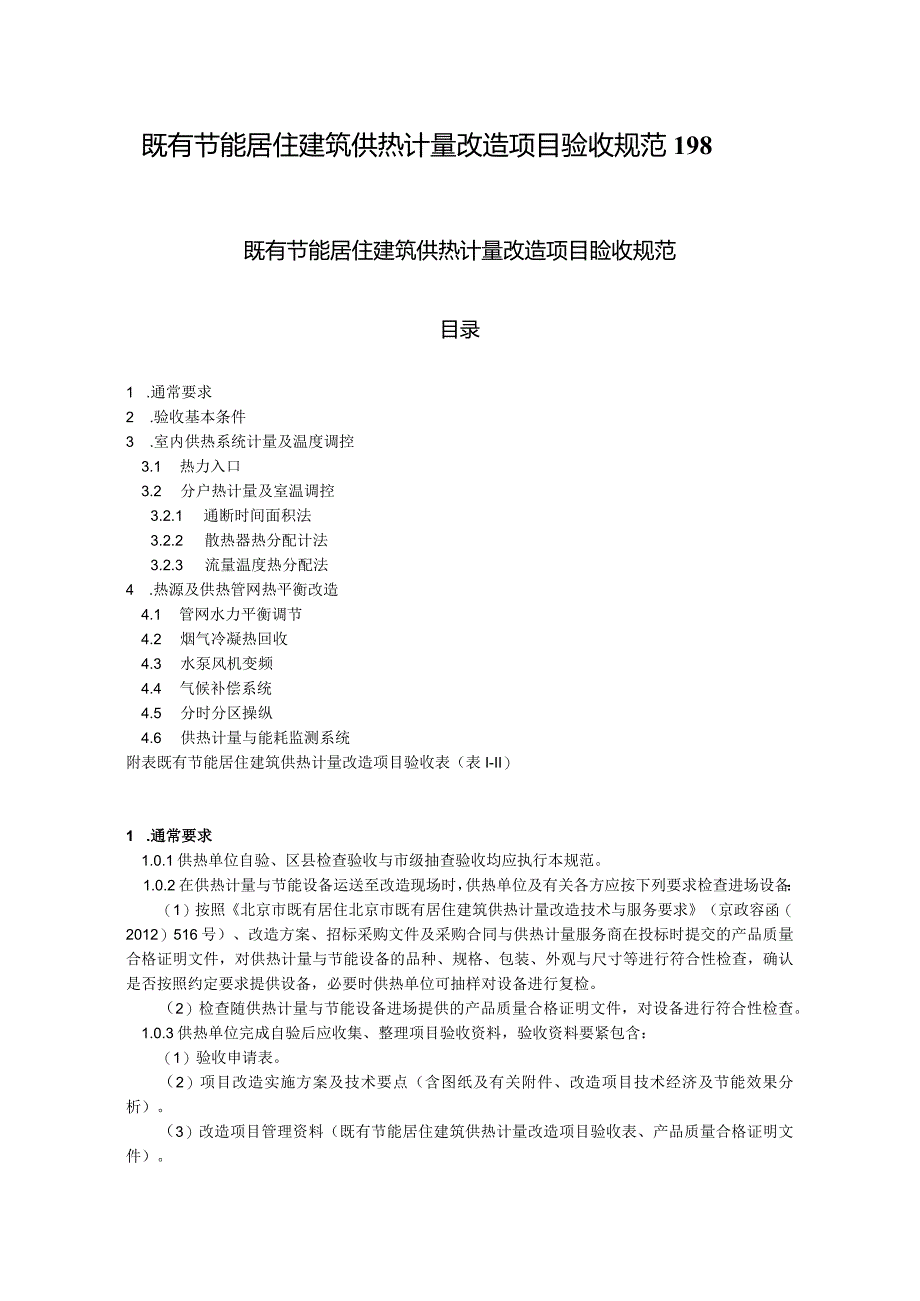

1、既有节能居住建筑供热计量改造项目验收规范198既有节能居住建筑供热计量改造项目睑收规范目录1 .通常要求2 .验收基本条件3 .室内供热系统计量及温度调控3.1 热力入口3.2 分户热计量及室温调控3.2.1 通断时间面积法3.2.2 散热器热分配计法3.2.3 流量温度热分配法4 .热源及供热管网热平衡改造4.1 管网水力平衡调节4.2 烟气冷凝热回收4.3 水泵风机变频4.4 气候补偿系统4.5 分时分区操纵4.6 供热计量与能耗监测系统附表既有节能居住建筑供热计量改造项目验收表（表I-II）1 .通常要求1.0.1供热单位自验、区县检查验收与市级抽查验收均应执行本规范。1.0.2在供热计
2、量与节能设备运送至改造现场时，供热单位及有关各方应按下列要求检查进场设备：（1）按照北京市既有居住北京市既有居住建筑供热计量改造技术与服务要求（京政容函（2012）516号）、改造方案、招标采购文件及采购合同与供热计量服务商在投标时提交的产品质量合格证明文件，对供热计量与节能设备的品种、规格、包装、外观与尺寸等进行符合性检查，确认是否按照约定要求提供设备，必要时供热单位可抽样对设备进行复检。（2）检查随供热计量与节能设备进场提供的产品质量合格证明文件，对设备进行符合性检查。1.0.3供热单位完成自验后应收集、整理项目验收资料，验收资料要紧包含：（1）验收申请表。（2）项目改造实施方案及技术要点

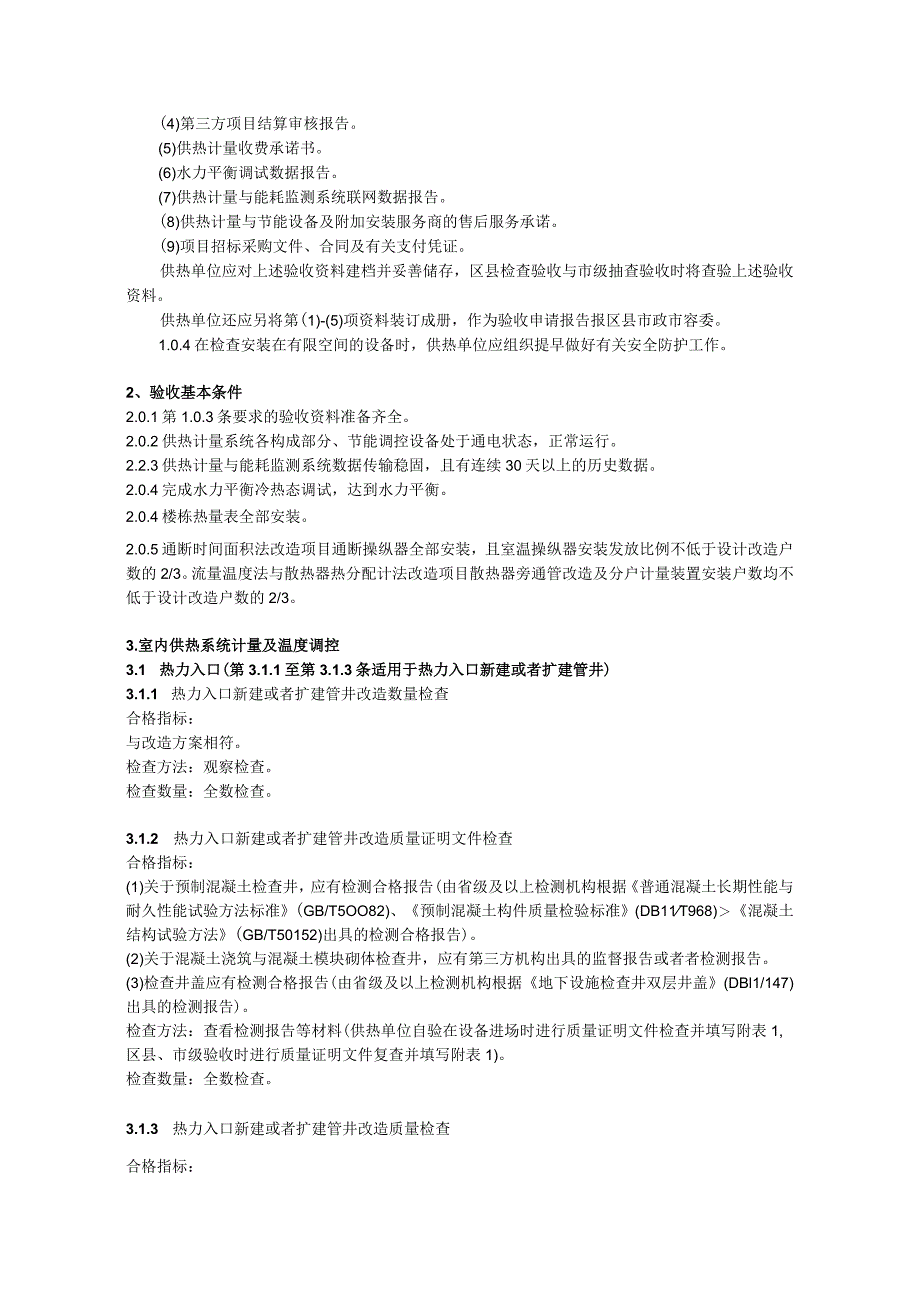

3、（含图纸及有关附件、改造项目技术经济及节能效果分析）。（3）改造项目管理资料（既有节能居住建筑供热计量改造项目验收表、产品质量合格证明文件）。(4)第三方项目结算审核报告。(5)供热计量收费承诺书。(6)水力平衡调试数据报告。(7)供热计量与能耗监测系统联网数据报告。(8)供热计量与节能设备及附加安装服务商的售后服务承诺。(9)项目招标采购文件、合同及有关支付凭证。供热单位应对上述验收资料建档并妥善储存，区县检查验收与市级抽查验收时将查验上述验收资料。供热单位还应另将第(1)-(5)项资料装订成册，作为验收申请报告报区县市政市容委。1.0.4在检查安装在有限空间的设备时，供热单位应组织提早做好
4、有关安全防护工作。2、验收基本条件2.0.1第1.0.3条要求的验收资料准备齐全。2.0.2供热计量系统各构成部分、节能调控设备处于通电状态，正常运行。2.2.3供热计量与能耗监测系统数据传输稳固，且有连续30天以上的历史数据。2.0.4完成水力平衡冷热态调试，达到水力平衡。2.0.4楼栋热量表全部安装。2.0.5通断时间面积法改造项目通断操纵器全部安装，且室温操纵器安装发放比例不低于设计改造户数的2/3。流量温度法与散热器热分配计法改造项目散热器旁通管改造及分户计量装置安装户数均不低于设计改造户数的2/3。3.室内供热系统计量及温度调控3.1 热力入口(第3.1.1至第3.1.3条适用于热力
5、入口新建或者扩建管井)3.1.1 热力入口新建或者扩建管井改造数量检查合格指标：与改造方案相符。检查方法：观察检查。检查数量：全数检查。3.1.2 热力入口新建或者扩建管井改造质量证明文件检查合格指标：(1)关于预制混凝土检查井，应有检测合格报告(由省级及以上检测机构根据普通混凝土长期性能与耐久性能试验方法标准(GB/T5OO82)、预制混凝土构件质量检验标准(DB11T968)混凝土结构试验方法(GB/T50152)出具的检测合格报告)。(2)关于混凝土浇筑与混凝土模块砌体检查井，应有第三方机构出具的监督报告或者者检测报告。(3)检查井盖应有检测合格报告(由省级及以上检测机构根据地下设施检查

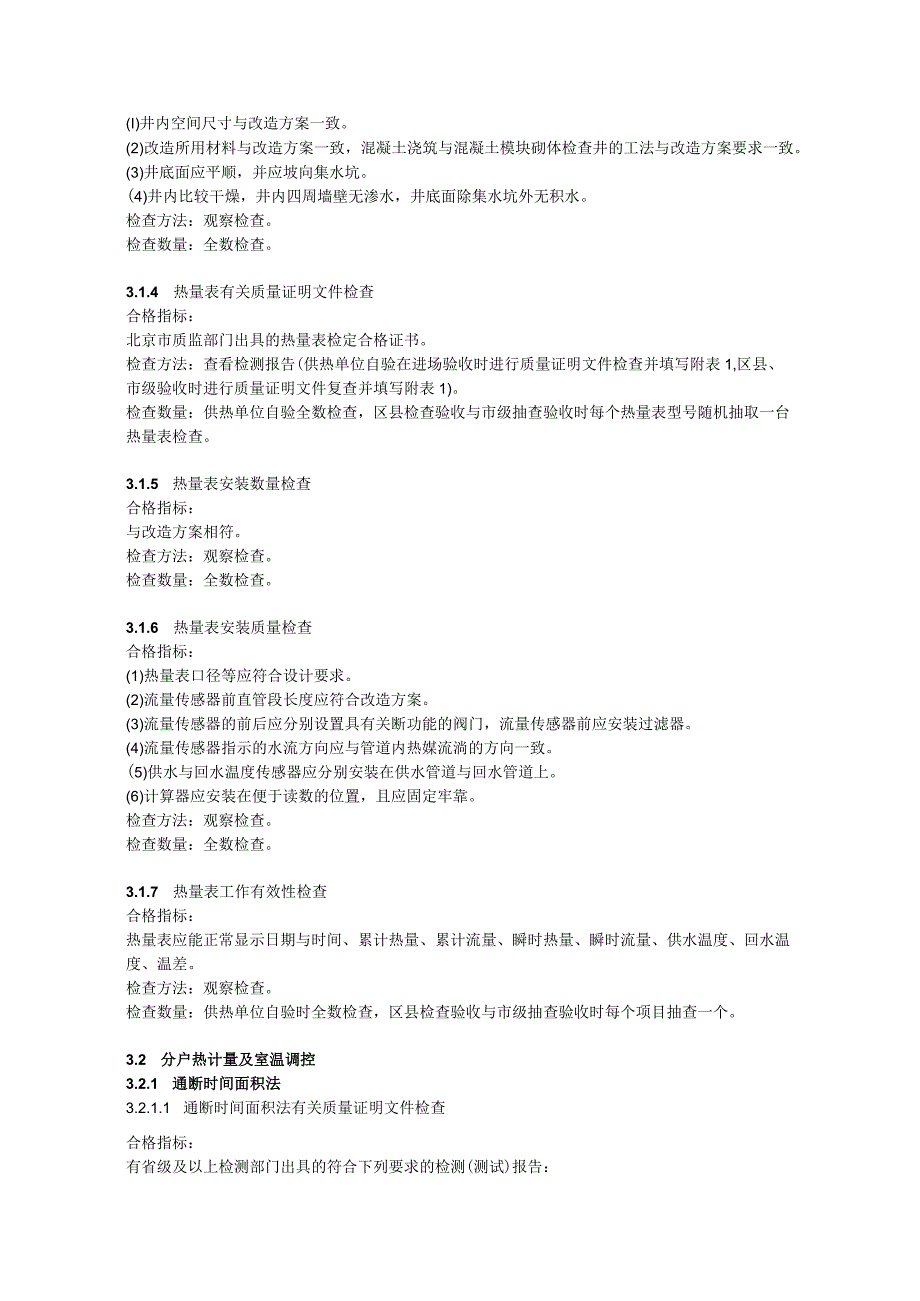

6、井双层井盖(DBl1/147)出具的检测报告)。检查方法：查看检测报告等材料(供热单位自验在设备进场时进行质量证明文件检查并填写附表1,区县、市级验收时进行质量证明文件复查并填写附表1)。检查数量：全数检查。3.1.3 热力入口新建或者扩建管井改造质量检查合格指标：(I)井内空间尺寸与改造方案一致。(2)改造所用材料与改造方案一致，混凝土浇筑与混凝土模块砌体检查井的工法与改造方案要求一致。(3)井底面应平顺，并应坡向集水坑。(4)井内比较干燥，井内四周墙壁无渗水，井底面除集水坑外无积水。检查方法：观察检查。检查数量：全数检查。3.1.4 热量表有关质量证明文件检查合格指标：北京市质监部门出具的
7、热量表检定合格证书。检查方法：查看检测报告(供热单位自验在进场验收时进行质量证明文件检查并填写附表1,区县、市级验收时进行质量证明文件复查并填写附表1)。检查数量：供热单位自验全数检查，区县检查验收与市级抽查验收时每个热量表型号随机抽取一台热量表检查。3.1.5 热量表安装数量检查合格指标：与改造方案相符。检查方法：观察检查。检查数量：全数检查。3.1.6 热量表安装质量检查合格指标：(1)热量表口径等应符合设计要求。(2)流量传感器前直管段长度应符合改造方案。(3)流量传感器的前后应分别设置具有关断功能的阀门，流量传感器前应安装过滤器。(4)流量传感器指示的水流方向应与管道内热媒流淌的方向一
8、致。(5)供水与回水温度传感器应分别安装在供水管道与回水管道上。(6)计算器应安装在便于读数的位置，且应固定牢靠。检查方法：观察检查。检查数量：全数检查。3.1.7 热量表工作有效性检查合格指标：热量表应能正常显示日期与时间、累计热量、累计流量、瞬时热量、瞬时流量、供水温度、回水温度、温差。检查方法：观察检查。检查数量：供热单位自验时全数检查，区县检查验收与市级抽查验收时每个项目抽查一个。3.2 分户热计量及室温调控3.2.1 通断时间面积法3.2.1.1 通断时间面积法有关质量证明文件检查合格指标：有省级及以上检测部门出具的符合下列要求的检测(测试)报告：(1)采集计算器与通断操纵器的时钟2
9、4h内走时误差不应大于5s,通断操纵器24h内通断计时之与(通断次数自定)误差不应大于5s。(2)室温操纵器测温元件最大测温同意偏差不大于0.5。(3)热计量装置各构成部分应符合GB4793.1与GB4943的有关规定。(4)外壳防护等级划分应符合GB4208-2008的规定，其中室温操纵器外壳防护等级不应低于IP20。采集计算器外壳防护等级不应低于IP51,市电电源外壳防护等级不应低于IP52。通断操纵器与管井内接线盒外壳防护等级不应低于IP54o(5)热计量装置各构成部分的抗扰度限值应符合GB/T17618规定的要求。(6)使用无线传输的装置，应符合国家无线电管理有关要求。(7)室温操纵器
10、、通断操纵器与采集计算器联网测试合格。(8)通断操纵器阀门KVS值应满足下列条件：DN15不低于2.3,DN20不低于3.5,DN25不低于4.5,并对2K与3K比例带KV值、KVS值、关闭压差进行测试。按散热器恒温操纵阀JG/TI95第六章的规定通过耐久性寿命测试，当开关次数达10万次时，阀门运行无故障、无外漏、无损坏。检查方法：查看检测(测试)报告(供热单位自验在进场验收时进行质量证明文件检查并填写附表1,区县、市区级验收时进行质量证明文件复查并填写附表1)。检查数量：全数检查。3.2.1.2 通断操纵器检查合格指标：(1)各户供暖系统入口应安装通断操纵器。(2)通断操纵器的前后应分别设置
11、具有关断功能的阀门，通断操纵器前应安装过滤器。(3)通断操纵器指示的水流方向应与管道内热媒流淌的方向一致。(4)应能通过手抄器、USB连接或者存储卡等方式连接读取记录。检查方法：动作、观察检查。检查数量：以楼栋为单位，供热单位自验按不低于改造总户数的20%抽查，区县检查验收与市级抽查验收根据供热单位提交的已实施改造的用户清单，每栋楼随机抽查2户。321.3室温操纵器检查合格指标：(1)发放安装室温操纵器户数不低于改造方案规定户数的2/3。(2)室温操纵器宜安装在靠近室内中心位置的内墙上，且距室内地面的高度宜在70Omm1800mm范围内。(3)室温操纵器显示面板应显示当前时间、设定温度、实测温
12、度、阀门通断状态、阀门累积开启时间，并具备故障显示、通信状态、电量不足提醒功能。暂不显示但预留分摊热量显示功能，并能够在线开启此项功能。显示内容在正常光线下1米视距能够清晰识别。(4)室温操纵器出厂设定温度默认值为18、设定温度范围默认为1422,应具备在线调整室温操纵器设定温度值与温度范围的功能。检查方法：检查发放安装的室温操纵器。检查数量：供热单位自验、区县检查验收与市级抽查验收抽取的样本同第321.2条抽取的样本。3.2.1.4 采集计算器检查合格指标：(1)通过手抄器、USB连接或者存储卡等方式连接读取记录。(2)应存储每个住户编码信息、时间、室温操纵器测量的设定温度与实测温度、存储周
13、期内室内平均温度、阀门通断状态、存储周期内的阀门累积开启时间、自供暖起始时的阀门累积开启时间、分摊热量。(3)应存储楼栋信息，内容包含楼栋名称、楼栋与分户供热面积。(4)应存储楼栋热量表周期时刻的流量、热量、累积流量、供水温度、同水温度、温差、故障信息代码数据，并在发生断路、通信故障、停电情况时有故隙记录与上传功能。(5)数据存储周期应不超过Ih,热费分摊周期不超过2h。检查方法：携带笔记本电脑及专用软件，通过手抄器、USB连接或者存储卡等方式连接采集计算器读取数据记录，将数据记录解码后在笔记本电脑上显示，检查显示数据。检查数量：供热单位自验按不低于采集计算器安装个数的20%抽查，区县检查验收
14、与市级抽查验收每个项目抽查一个。3.2.2 散热器热分配计法3.2.2.1 散热器热分配计法有关质量证明文件检查合格指标：(1)生产厂家应提供针对不一致类型散热器热分配计的修正系数与实验室检测证明报告。(2)生产厂家应提供散热器热分配计的出厂检验合格证书与型式试验合格证书。(3)使用无线传输装置的，应提供省级及以上检测部门出具的无线电传输装置检测(测试)合格报告。(4)垂直单管系统恒温阀KVS值应满足下列条件：DN15不低于2.3,DN20不低于3.5,DN25不低于4.5,并对2K与3K比例带KV值、KVS值、关闭压差进行测试，按散热器恒温操纵阀JG/T195第六章的规定通过耐久性寿命测试，
15、当开关次数达10万次时，阀门运行无故隙、无外漏、无损坏。垂直双管系统与分户独立循环系统恒温阀应按散热器恒温操纵阀JG/T195由省级及以上检测机构出具检测合格报告，检测报告应包含KV值与关闭压差的测试。检查方法：查看检测(测试)报告(供热单位自验在进场验收时进行质量证明文件检查并填写附表1,区县、市级验收时进行质量证明文件复查并填写附表1)。检查数量：全数检查。322.2散热器热分配计安装户数检查合格指标：(1)每户散热器热分配计安装数量与改造方案相符。(2)项目改造户数不低于改造方案规定改造户数的2/3。检查方法：观察检查。检查数量：以楼栋为单位，供热单位自验按不低于改造总户数的20%抽查，区县检查验收与市级抽查验收根据供热单位提交的已实施改造的用户清单，每栋楼随机抽查2户。3.223散热器热分配计安装质量检查合格指标：(1)散热器热分配计水平安装位置应选在散热器水平方向的中心，或者最接近中心的位置,其安装高度应符合产品标准要求。(2)散热器热分配计采暖季时应不受散热器罩、窗帘等遮挡。(3)散热器热分配计应使用专用卡具牢靠固定在散热器表面
