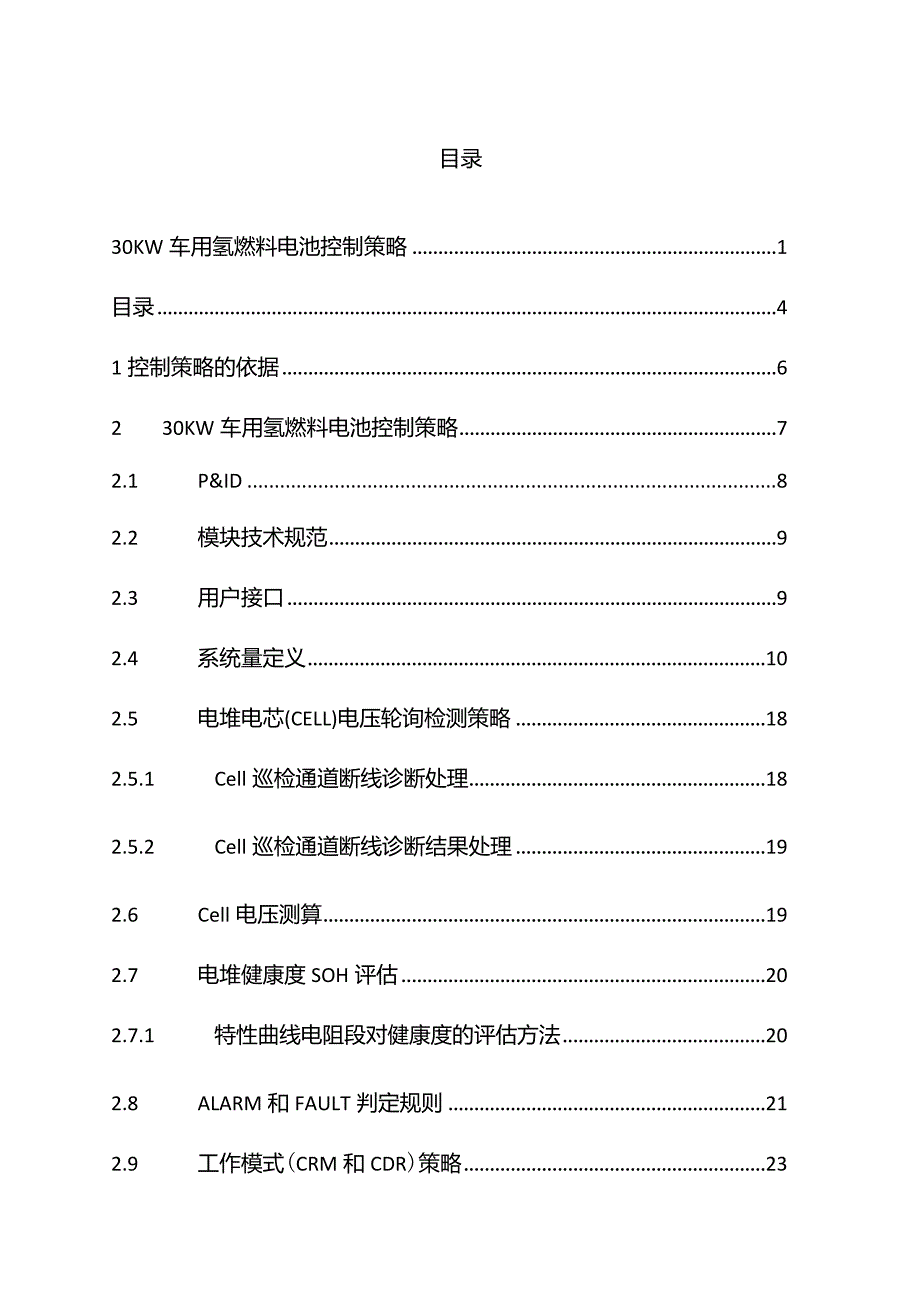

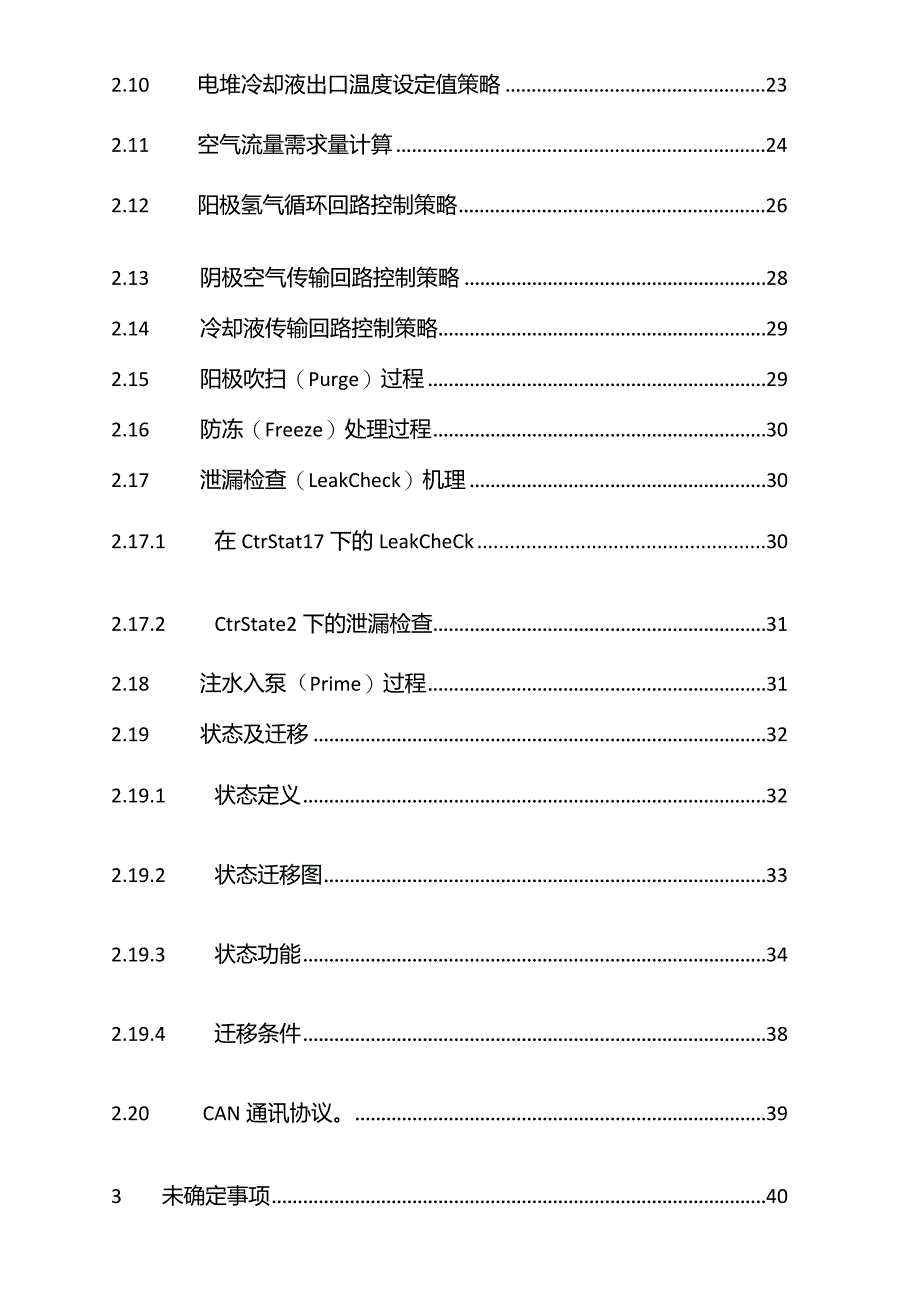

1、目录30KW车用氢燃料电池控制策略1目录41控制策略的依据62 30KW车用氢燃料电池控制策略72.1 P&ID82.2 模块技术规范92.3 用户接口92.4 系统量定义102.5 电堆电芯(CELL)电压轮询检测策略182.5.1 Cell巡检通道断线诊断处理182.5.2 Cell巡检通道断线诊断结果处理192.6 Cell电压测算192.7 电堆健康度SOH评估202.7.1 特性曲线电阻段对健康度的评估方法202.8 ALARM和FAULT判定规则212.9 工作模式(CRM和CDR)策略232.10 电堆冷却液出口温度设定值策略232.11 空气流量需求量计算242.12 阳极氢气

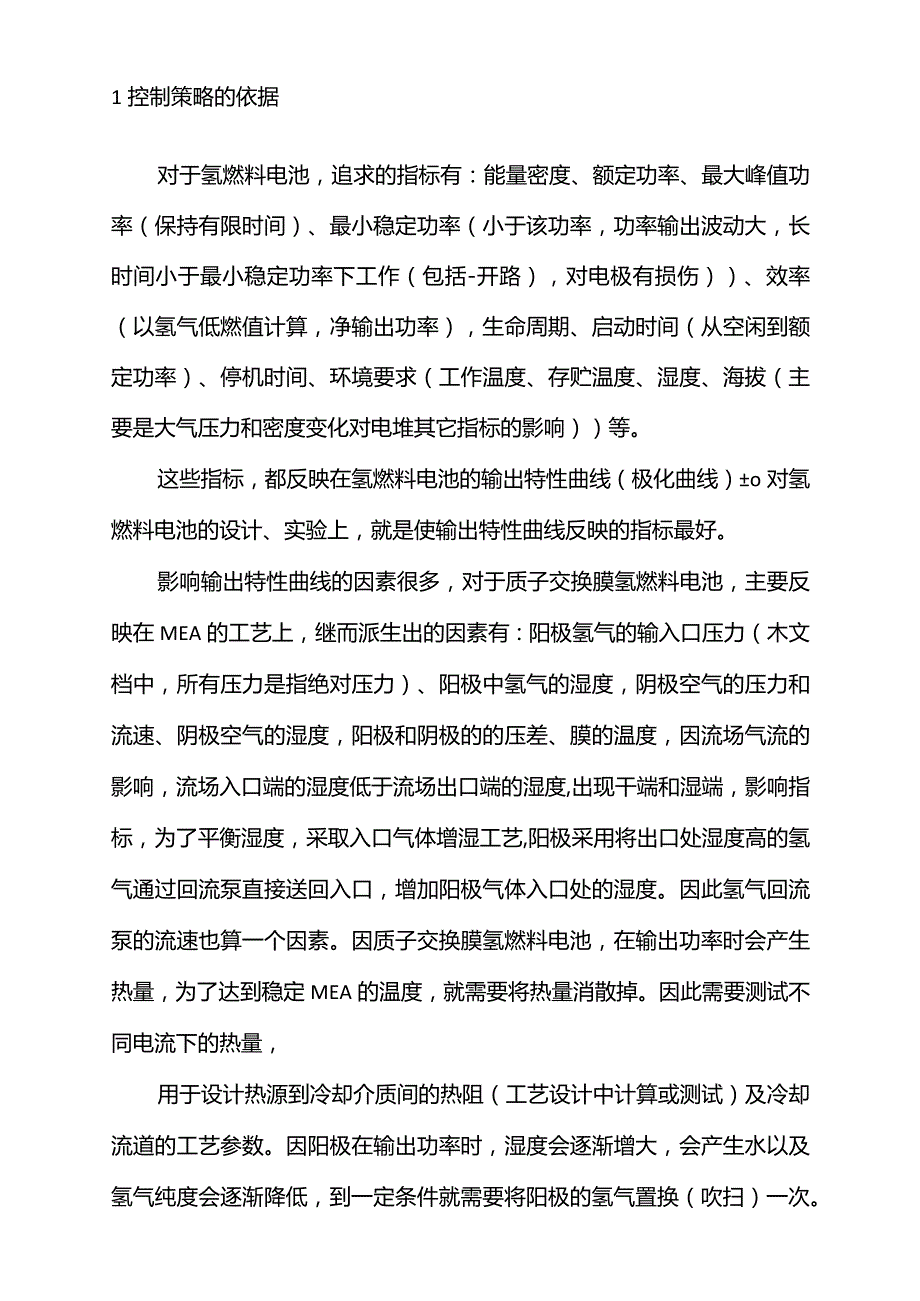

2、循环回路控制策略262.13 阴极空气传输回路控制策略282.14 冷却液传输回路控制策略292.15 阳极吹扫（Purge）过程292.16 防冻（Freeze）处理过程302.17 泄漏检查（LeakCheck）机理302.17.1 在CtrStat17下的LeakCheCk302.17.2 CtrState2下的泄漏检查312.18 注水入泵（Prime）过程312.19 状态及迁移322.19.1 状态定义322.19.2 状态迁移图332.19.3 状态功能342.19.4 迁移条件382.20 CAN通讯协议。393 未确定事项401控制策略的依据对于氢燃料电池，追求的指标有：能量
3、密度、额定功率、最大峰值功率（保持有限时间）、最小稳定功率（小于该功率，功率输出波动大，长时间小于最小稳定功率下工作（包括-开路），对电极有损伤）、效率（以氢气低燃值计算，净输出功率），生命周期、启动时间（从空闲到额定功率）、停机时间、环境要求（工作温度、存贮温度、湿度、海拔（主要是大气压力和密度变化对电堆其它指标的影响）等。这些指标，都反映在氢燃料电池的输出特性曲线（极化曲线）o对氢燃料电池的设计、实验上，就是使输出特性曲线反映的指标最好。影响输出特性曲线的因素很多，对于质子交换膜氢燃料电池，主要反映在MEA的工艺上，继而派生出的因素有：阳极氢气的输入口压力（木文档中，所有压力是指绝对压力）
4、、阳极中氢气的湿度，阴极空气的压力和流速、阴极空气的湿度，阳极和阴极的的压差、膜的温度，因流场气流的影响，流场入口端的湿度低于流场出口端的湿度,出现干端和湿端，影响指标，为了平衡湿度，采取入口气体增湿工艺,阳极采用将出口处湿度高的氢气通过回流泵直接送回入口，增加阳极气体入口处的湿度。因此氢气回流泵的流速也算一个因素。因质子交换膜氢燃料电池，在输出功率时会产生热量，为了达到稳定MEA的温度，就需要将热量消散掉。因此需要测试不同电流下的热量，用于设计热源到冷却介质间的热阻（工艺设计中计算或测试）及冷却流道的工艺参数。因阳极在输出功率时，湿度会逐渐增大，会产生水以及氢气纯度会逐渐降低，到一定条件就需
5、要将阳极的氢气置换（吹扫）一次。对于电堆，通过实验和测试，绘制各个因素组合下的输出特性曲线。根据这些测绘出的输出特性曲线，综合出各个指标。根据指标,在输出特性曲线中，确定一个安全稳定工作区域。根据输出特性曲线的安全稳定工作区域，再确定各个因素以输出电流为横轴的工作区域。这些因数的工作区域，就是集成系统(模块)的技术规范(即电堆生产厂的电堆集成手册)。根据电堆集成手册，设计电堆模块，根据电堆模块的工艺,形成模块手册。根据模块手册设计辅助系统工艺。最终形成系统工艺流程图(P&D)O对于应用还需要应用需求。以上资源是控制策略的依据。2氢燃料电池控制策略控制策略内容包括：系统量定义，ALARM和FAU
6、LT判定规则，节电压巡检处理策略，电堆冷却液出口温度设定值策略，工作模式(CRM和CDR)策略，阳极氢气循环回路控制策略，阴极空气传输回路控制策略，冷却液传输回路控制策略，阳极氢气吹扫(PUrge)过程，防冻(Freeze)处理过程，泄露检查(LeokCheck)过程、注水入泵(Prime)过程，冷启动过程，状态及迁移，CAN通讯协议。2.1P&IDK阳极氢气子系统控制涉及的项：氢气进气阀控制开关(S_H2lnlet)x氢气进气阀后的压力(P_H2lnlet)v氢气回流泵的运行控制开关(EN_H2RecirPump)、氢气回流泵的转速(n_H2RecirPump)、氢气回流泵驱动器PWM(PW
7、M_H2RecirPump),氢气回流泵驱动器中的1个测量量(VJ2RecirPump)氢气吹扫阀控制总开关(S_H2Purge)、氢气前吹扫阀控制开关(SJ2FrontPurge)、氢气后吹扫阀控制开关(SJ2BackPurge)模块前后向水平倾斜角()_FB)、模块左右向水平倾斜角(CLLR)O2、阴极空气子系统控制涉及的项：空压机驱动器PWM(PWM_AirBlower)、空压机的转速(n_AirBlower)v空气流量(Q_Air)。3、冷却子系统控制涉及的项：冷却液出口温度(T.CoolantOutlet)冷却液泵运行控制开关(EN_CoolantPump)八冷却液泵驱动器PWM(P
8、WMCooIantPump)散热器风扇运行控制开关(EN_RadiatorF3n)x散热器风扇驱动器(PWMRadiatorFan)o4、电气子系统控制涉及的项：电堆节数(NCell,120)电堆单节最小电压(MinVCelI)A最小传播优秀Wed版文档希塑对您彳j帮助.可双击去除!电压的节号（NOMinVCelLO-Il9,O号在前端)、电堆单节最大电压(MeXV_Cell)、最大电压的节号(No_MexV_Cellz0-119,0号在前端)、电堆单节平均电压(AVgVJZell)电堆计算的电压(V_Stack)总线电压(V_Bus)、总线电流(LBUS)、总线输出开关(EN_Bus)。5、
9、控制接口涉及的项：燃料电池模块使能开关(EN_FC)、运行开关(S_Run)、CAN总线。22模块技术规范额定功率(Pn)：31kW工作电流(I)：0-500A额定电流(In)：495A起动时间(t_Stertup)：W20S停止时间(t_Shutdown)：W5S氢气气源压力(P_H2Supply)：653-928kPa电堆工作压力(P_StackOp)：120kPa氢气最大流量(MeXCLH2):W500LPM氢气温度(T_H2)：-10-46oC空气流量(CLAir):W2500LPM空气温度(T_Air)：-lO-460C存贮温度(T_Stor3ge):-40-65最小湿件温度(Min
10、T_WettedComp)：2最大燃料电池模块内部温度(MexT_FCPM):55相对湿度(RH)：W95%海拔(AT)：0-1600m水平倾角(0)：30阳极收集水量(VOLAnodeWeter)：W48mLmin阴极收集水量(VoLCethodeWater)：W64rLmin热功率(p_Heeter):W52kW冷却液出口温度(T_CoobntOutlet)：50-70oC冷却液流量(Q_Coobnt):N75LPM冷却液最大压力降(MaXDroPPCoolant):W35kPa最大冷却液入口压力(MaxP_Coobntlnlet)：W170kPaCAN总线：CAN2.0ABPassive
11、fStandard11bit)BPS250kb/s传播优秀Word版文档2.3 系统量定义希塑对您有帮助.可双击去除!传播优秀WSd版文档玷斗M除!2.4 电堆电芯(CELL)电压轮询检测策略2.5 ALARM和FAULT判定规贝J(S3EDAE3)字节位类型持续时间(mS)有效状态域CtrState源00FAULT5005,6,7,&9CellLowVoltageMinVCclKO.IV00FAULT500&9CellLowVoltageMinVCell80C04FAULT100非1,2,10Heartbeat在心跳时间内未接收到ICO或IC0+ID命令06FAULT100非1,10Inte
12、rnalSysE-stopE-STOP开关10FAULT10017H2SubsystemLcakChcckFault10FAULT1002H2SubsystemLeakCheckFault11FAULT10013FreezeFault12FAULT50005,6,7单机工作时冷却液水位开关为低液位12FAULT3(X)003,4单机启动时冷却液水位开关为低液位14FAULT10015PurgefaultI5FAULT1000非1,5,6,7,10IBus50A16FAULT100非1,10氢气进气阀打开2秒后，P-H2IN150PSI(1032.4KPa)17FAULT1000非1,10,13
13、,15,17氢气进气阀打开2秒后，P.H2IN40PSI(275.8KPa)17FAULT300013氢气进气阀打开2秒后，PH2IN40PSI17FAULT10015氢气进气阀打开2秒后，P.H2IN40PSI41ALARM1000非1,10,QAir3(X)0(LPM)42ALARM1000非10,单机工作时，FC总线电流传感器输出电压47542ALARM1000非1,10多机工作时的主机(I号机)，FC总线电流传感器输出电压4.75（八）43ALARM1000菲1,10冷却液出口温度100()44ALARMI(M)O5,6,7WFC33OOO(W)47ALARM150(X)5,6,7,1
