1、无线基站产品硬件质量标准V50使用说明：1、“编码”说明：第1、2、3位：“WHB”表示本标准代号。其中“W”表示标准属于无线产品线，“H”表示硬件质量标准，“B”表示本硬件质量标准适用于宏基站产品。第4位：问题种类，即下面标准中每一个大编号为一类，按照“A”、B”、C”顺序编写。第5、6位：该问题种类下的问题序号。第7位：问题性质，用“A”、B”、“C”表示。A类问题：表示重要问题，严重违反设备安装规范，对设备安全运行存在隐患等问题，务必整改，关于无法整改的问题，务必知会办事处有关人员，在自检（质检）报告中注明办事处受理人与受理意见。若客户原因无法整改的问题须与客户签署备忘录，并与自检报告一
2、同归档，若客户不愿签署备忘录时，须征求办事处有关人员意见。扣分权重大于等于2分。B类问题：表示次要问题，违反通常安装规范、工艺等问题，影响设备整体感观，条件同意时务必整改，关于无法整改的问题，务必在自检（质检）报告中说明原因，必要时知会办事处有关人员。若问题属于客户原因时，应向客户说明问题对设备运行的影响，建议客户整改。扣分权重小于等于1分。C类问题：表示其它问题，安装环境、工程界面外等间接对设备安全运行有影响的问题，尽量整改，关于无法整改的问题，务必在自检（质检）报告中说明原因，若问题属于客户原因时，应向客户说明问题对设备运行的影响，建议客户整改。扣分权重为0.2分或者不扣分。2、表中的“说
3、明”栏用于填写检查时出现的具体错误内容。3、本标准适用产品：GSMsCDMA2000、ETS450D.CDMA-WLL、WCDMA等无线产品的宏基站设备，同类产品设备参照使用。4、本标准解糅权归深圳市华为技术服务有限公司。一、室内设备安装编码检查内容检查方法分数说明wiibaoo机架与底座（支架）联接可靠牢固，机架安装后务必稳立不动。3whboi射频电缆接头要安装到位，以避免虚假连接而导致驻波比特殊，影响系统正常工作。2WHBA02A中继电缆接头连接务必牢固可靠，关于现场制作的电缆插头务必按规范制作，压接可靠，外观完好无损.2WHBA03A关于各类线缆的插头插接前务必保证干净，必要时按规范进行
4、清洁处理.2WHBA04B连接到基站的环境告警采集线应该有可嵬的防雷保护措施。1WHBA05B机架各部件不能存在变形影响设备外观现象。1WHBA06B机柜或者底座（支架）与地面固定膨胀螺栓安装牢固可靠，各类绝缘垫、平垫、弹垫与螺栓螺母安装顺序正确。1WHBA07B主走道侧的机柜门板全部装上后，应对齐成直线，误差应小于5mm。0.5WHBA08B机柜垂直偏差度应小于3mm。0.5WHBA09B相邻底座之间的缝隙应不大于3mm。0.5WHB10B机柜内刚性电缆连接时，应尽量不交叉，不能拉得过紧,拐弯处定要留有余量，刚性电缆弯折整齐致。0.5WHBA11B安装架内电缆时，架内电缆的横向走线，应绑扎于

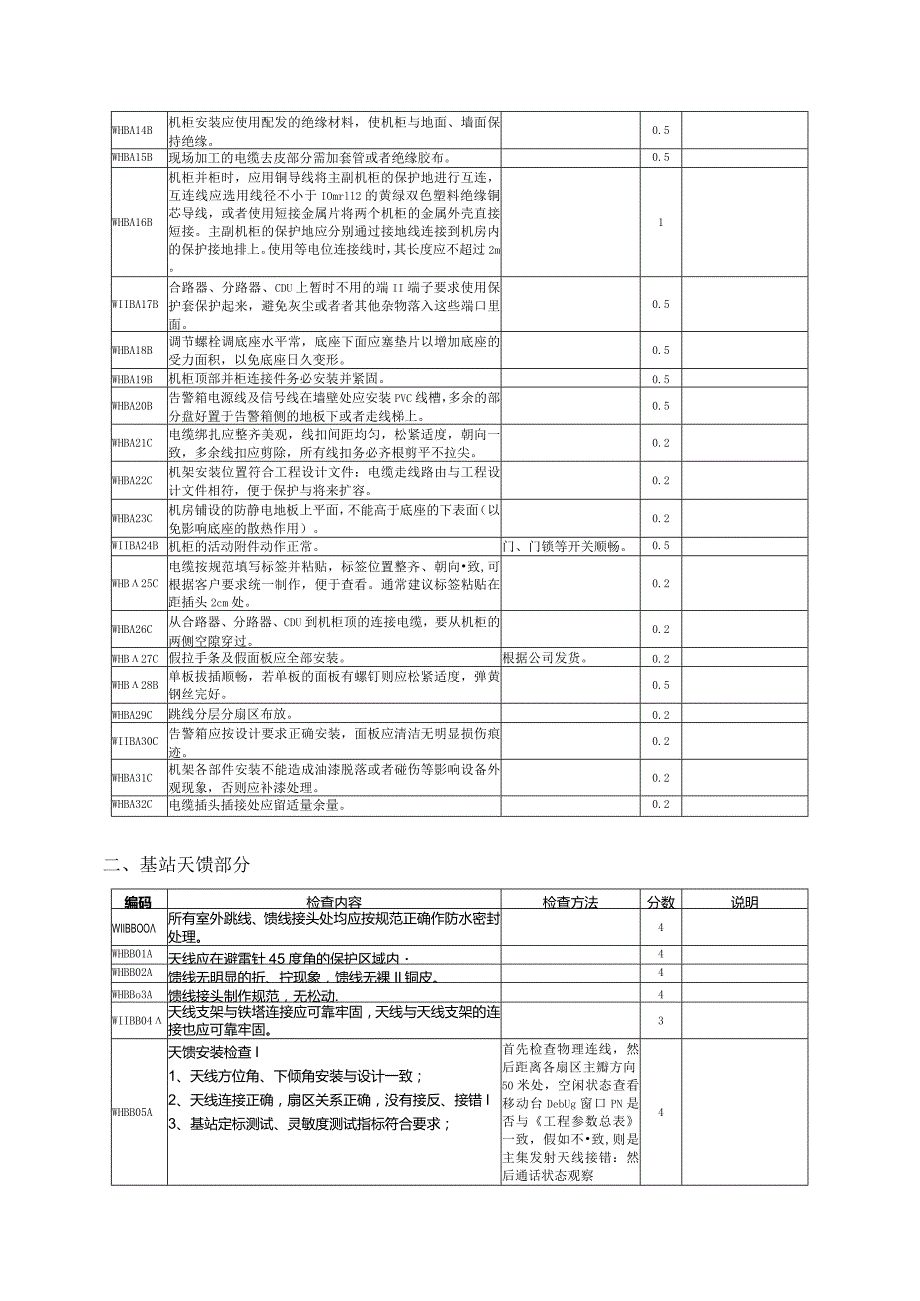

5、相应横杆处内侧；架内电缆纵向走线时，电缆应安装在两侧的走线槽中。0.5WIIBA12B所有架间电缆均需从机柜边侧下方的方孔中穿过并连至其相应位置。0.5WHB13B风扇螺钉要拧紧，安装牢固可靠，风扇开关正常、转动正常、告警正常。0.5WHBA14B机柜安装应使用配发的绝缘材料，使机柜与地面、墙面保持绝缘。0.5WHBA15B现场加工的电缆去皮部分需加套管或者绝缘胶布。0.5WHBA16B机柜并柜时，应用铜导线将主副机柜的保护地进行互连，互连线应选用线径不小于IOmrll2的黄绿双色塑料绝缘铜芯导线，或者使用短接金属片将两个机柜的金属外壳直接短接。主副机柜的保护地应分别通过接地线连接到机房内的保
6、护接地排上。使用等电位连接线时，其长度应不超过2m。1WIIBA17B合路器、分路器、CDU上暂时不用的端II端子要求使用保护套保护起来，避免灰尘或者者其他杂物落入这些端口里面。0.5WHBA18B调节螺栓调底座水平常，底座下面应塞垫片以增加底座的受力面积，以免底座日久变形。0.5WHBA19B机柜顶部并柜连接件务必安装并紧固。0.5WHBA20B告警箱电源线及信号线在墙壁处应安装PVC线槽，多余的部分盘好置于告警箱侧的地板下或者走线梯上。0.5WHBA21C电缆绑扎应整齐美观，线扣间距均匀，松紧适度，朝向一致，多余线扣应剪除，所有线扣务必齐根剪平不拉尖。0.2WHBA22C机架安装位置符合工
7、程设计文件：电缆走线路由与工程设计文件相符，便于保护与将来扩容。0.2WHBA23C机房铺设的防静电地板上平面，不能高于底座的下表面（以免影响底座的散热作用）。0.2WIIBA24B机柜的活动附件动作正常。门、门锁等开关顺畅。0.5WHB25C电缆按规范填写标签并粘贴，标签位置整齐、朝向致,可根据客户要求统一制作，便于查看。通常建议标签粘贴在距插头2cm处。0.2WHBA26C从合路器、分路器、CDU到机柜顶的连接电缆，要从机柜的两侧空隙穿过。0.2WHB27C假拉手条及假面板应全部安装。根据公司发货。0.2WHB28B单板拔插顺畅，若单板的面板有螺钉则应松紧适度，弹黄钢丝完好。0.5WHBA
8、29C跳线分层分扇区布放。0.2WIIBA30C告警箱应按设计要求正确安装，面板应清洁无明显损伤痕迹。0.2WHBA31C机架各部件安装不能造成油漆脱落或者碰伤等影响设备外观现象，否则应补漆处理。0.2WHBA32C电缆插头插接处应留适量余量。0.2二、基站天馈部分编码检查内容检查方法分数说明wiibboo所有室外跳线、馈线接头处均应按规范正确作防水密封处理。4WHBB01A天线应在避雷针45度角的保护区域内4WHBB02A馈线无明显的折、拧现象，馈线无裸Il铜皮。4WHBBo3A馈线接头制作规范，无松动.4WIIBB04天线支架与铁塔连接应可靠牢固，天线与天线支架的连接也应可靠牢固。3WHB

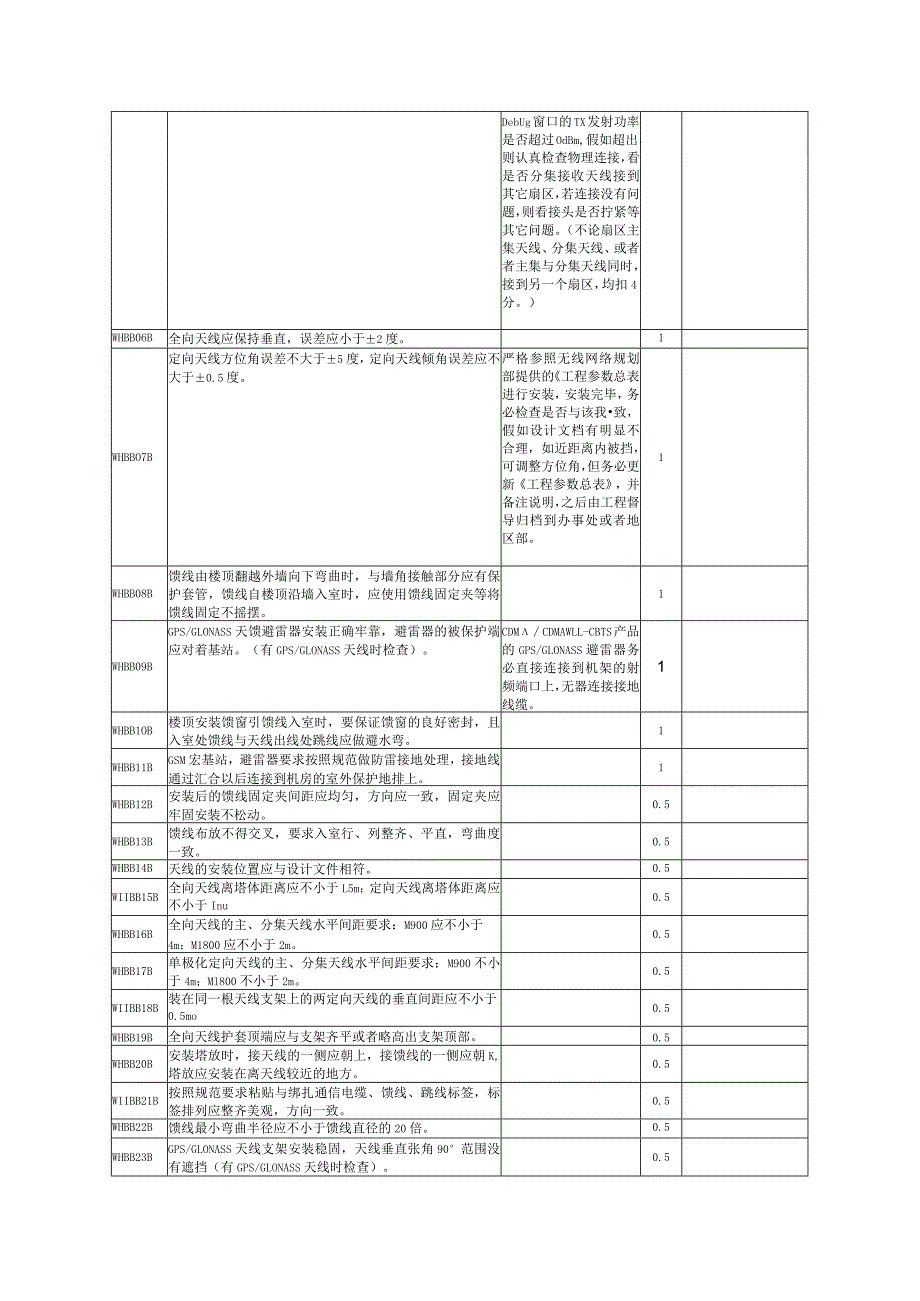

9、B05A天馈安装检查I1、天线方位角、下倾角安装与设计一致；2、天线连接正确，扇区关系正确，没有接反、接错I3、基站定标测试、灵敏度测试指标符合要求；首先检查物理连线，然后距离各扇区主瓣方向50米处，空闲状态查看移动台DebUg窗口PN是否与工程参数总表一致，假如不致,则是主集发射天线接错：然后通话状态观察4DebUg窗口的TX发射功率是否超过OdBm,假如超出，则认真检查物理连接，看是否分集接收天线接到其它扇区，若连接没有问题，则看接头是否拧紧等其它问题。（不论扇区主集天线、分集天线、或者者主集与分集天线同时，接到另一个扇区，均扣4分。）WHBB06B全向天线应保持垂直，误差应小于2度。1W
10、HBBO7B定向天线方位角误差不大于5度，定向天线倾角误差应不大于0.5度。严格参照无线网络规划部提供的工程参数总表进行安装，安装完毕，务必检查是否与该我致，假如设计文档有明显不合理，如近距离内被挡，可调整方位角，但务必更新工程参数总表，并备注说明，之后由工程督导归档到办事处或者地区部。1WHBB08B馈线由楼顶翻越外墙向下弯曲时，与墙角接触部分应有保护套管，馈线自楼顶沿墙入室时，应使用馈线固定夹等将馈线固定不摇摆。1WHBB09BGPS/GLONASS天馈避雷器安装正确牢靠，避雷器的被保护端应对着基站。（有GPS/GLONASS天线时检查）。CDMCDMAWLL-CBTS产品的GPS/GLO
11、NASS避雷器务必直接连接到机架的射频端口上，无器连接接地线缆。1WHBB1OB楼顶安装馈窗引馈线入室时，要保证馈窗的良好密封，且入室处馈线与天线出线处跳线应做避水弯。1WHBB11BGSM宏基站，避雷器要求按照规范做防雷接地处理，接地线通过汇合以后连接到机房的室外保护地排上。1WHBB12B安装后的馈线固定夹间距应均匀，方向应一致，固定夹应牢固安装不松动。0.5WHBB13B馈线布放不得交叉，要求入室行、列整齐、平直，弯曲度一致。0.5WHBB14B天线的安装位置应与设计文件相符。0.5WIIBB15B全向天线离塔体距离应不小于L5m；定向天线离塔体距离应不小于Inu0.5WHBB16B全向
12、天线的主、分集天线水平间距要求：M900应不小于4m：M1800应不小于2m。0.5WHBB17B单极化定向天线的主、分集天线水平间距要求：M900不小于4m；Ml800不小于2m。0.5WIIBB18B装在同一根天线支架上的两定向天线的垂直间距应不小于0.5mo0.5WHBB19B全向天线护套顶端应与支架齐平或者略高出支架顶部。0.5WHBB20B安装塔放时，接天线的一侧应朝上，接馈线的一侧应朝K,塔放应安装在离天线较近的地方。0.5WIIBB21B按照规范要求粘贴与绑扎通信电缆、馈线、跳线标签，标签排列应整齐美观，方向一致。0.5WHBB22B馈线最小弯曲半径应不小于馈线直径的20倍。0.
13、5WHBB23BGPS/GLONASS天线支架安装稳固，天线垂直张角90范围没有遮挡（有GPS/GLONASS天线时检查）。0.5WHBB24C全向天线在屋顶上安装时，尽量避免产生盲区。0.2WHBB25C接天线的跳线应沿支架横杆绑至铁塔钢架上。0.2WIIBB26C室外所有绑扎后的扎带剪断时应留有一定的余量。0.2WHBB27C机柜正面与馈线入室方向平行或者机柜背面正对馈线入室方向时，一个扇区排成一行，每行的排放次序应一致：当机柜正面正对馈线入室方向时，一个扇区排成一列，每列的排放次序应一致。0.2WIIBB28C馈线入室的室内、室外部分馈线应保持0.5米以上平直。0.2三、电源线及接地编码检查内容检查方法分数说明WHBC00所有电源线、地线要使用铜芯电缆，使用整段材料，中间不能有接头并按规范要求进行可靠连接。5WHBC01在电源线及地线两头制做铜鼻子时，应焊接或者压接牢固。5WHBC02A机柜外电源线、地线布放时应与其他电缆分开绑扎。3WIIBC03A设备的地线、电源线连接正确可靠，平垫、弹垫、螺母安装顺序正确，螺母拧紧到位。2WHC04地线、电源线的余长要剪除，不能盘绕。2WHBC05ADDF架、基站环境告警箱务必按照要求可靠接地。2WHBC06关于无塔的建筑物顶部天馈接地，应就近接至邻近的屋HIBra地网上.2WHBC
