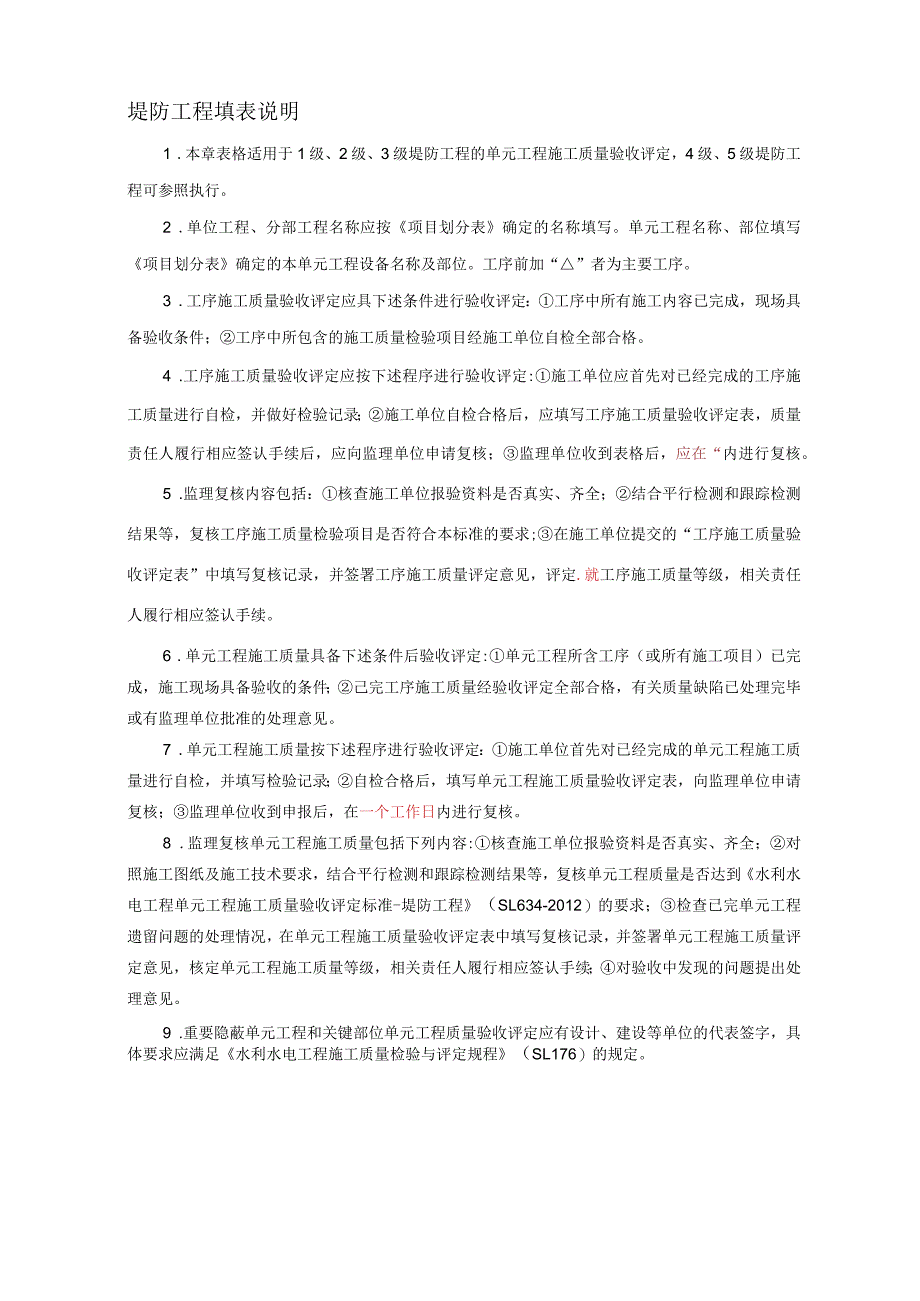

1、堤防工程填表说明1 .本章表格适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。2 .单位工程、分部工程名称应按项目划分表确定的名称填写。单元工程名称、部位填写项目划分表确定的本单元工程设备名称及部位。工序前加“”者为主要工序。3 .工序施工质量验收评定应具下述条件进行验收评定：工序中所有施工内容已完成，现场具备验收条件；工序中所包含的施工质量检验项目经施工单位自检全部合格。4 .工序施工质量验收评定应按下述程序进行验收评定:施工单位应首先对已经完成的工序施工质量进行自检，并做好检验记录；施工单位自检合格后，应填写工序施工质量验收评定表，质量责任人履行相应
2、签认手续后，应向监理单位申请复核；监理单位收到表格后，应在“内进行复核。5 .监理复核内容包括：核查施工单位报验资料是否真实、齐全；结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求;在施工单位提交的“工序施工质量验收评定表”中填写复核记录，并签署工序施工质量评定意见，评定.就工序施工质量等级，相关责任人履行相应签认手续。6 .单元工程施工质量具备下述条件后验收评定:单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件；己完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。7 .单元工程施工质量按下述程序进行验收评定：施工单位
3、首先对已经完成的单元工程施工质量进行自检，并填写检验记录；自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；监理单位收到申报后，在一个工作日内进行复核。8 .监理复核单元工程施工质量包括下列内容:核查施工单位报验资料是否真实、齐全；对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到水利水电工程单元工程施工质量验收评定标准-堤防工程（SL634-2012）的要求；检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；对验收中发现的问题提出处

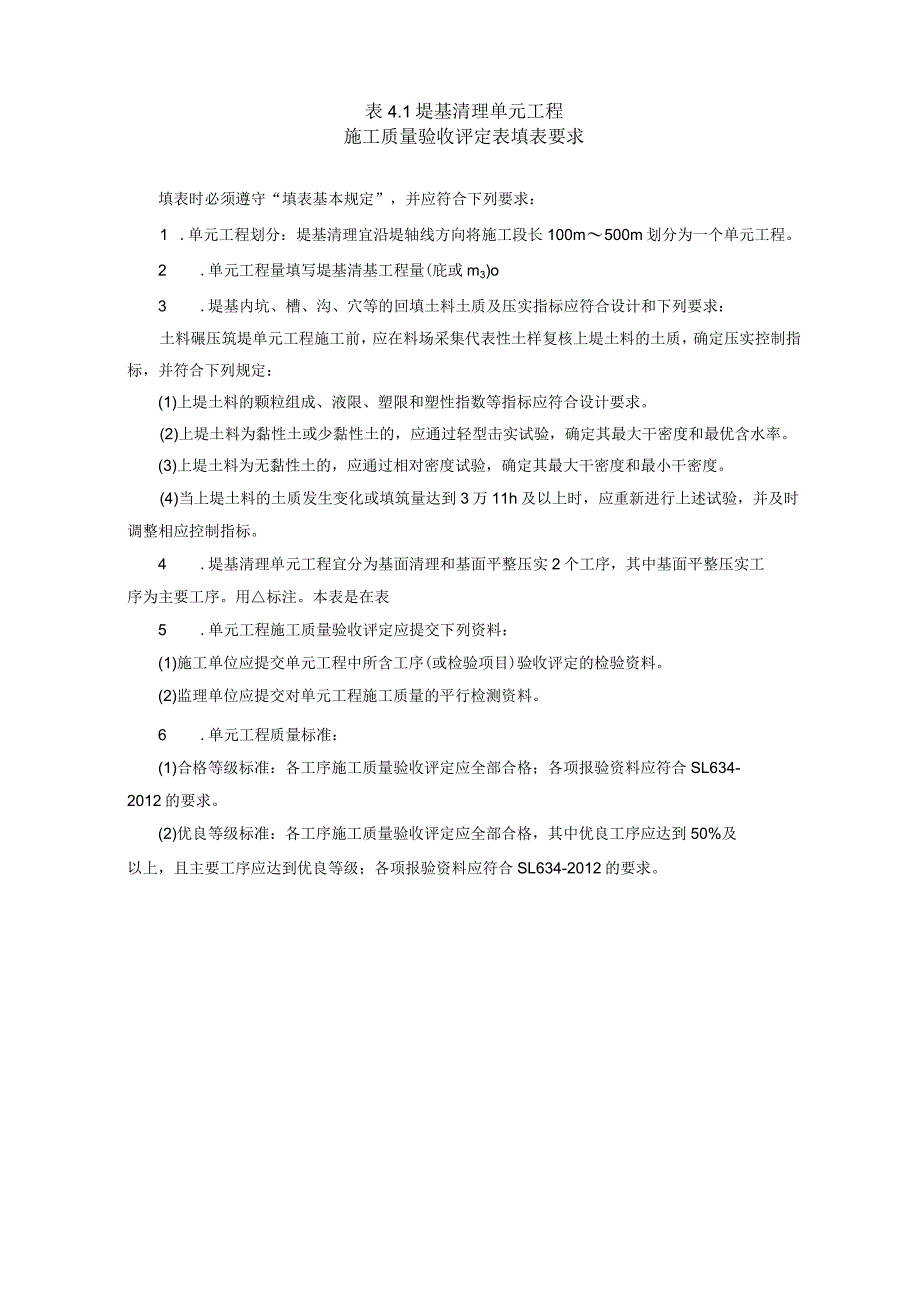

4、理意见。9 .重要隐蔽单元工程和关键部位单元工程质量验收评定应有设计、建设等单位的代表签字，具体要求应满足水利水电工程施工质量检验与评定规程（SL176）的规定。表4.1堤基清理单元工程施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1 .单元工程划分：堤基清理宜沿堤轴线方向将施工段长100m500m划分为一个单元工程。2 .单元工程量填写堤基清基工程量(庇或m3)o3 .堤基内坑、槽、沟、穴等的回填土料土质及压实指标应符合设计和下列要求：土料碾压筑堤单元工程施工前，应在料场采集代表性土样复核上堤土料的土质，确定压实控制指标，并符合下列规定：(1)上堤土料的颗粒组成
5、、液限、塑限和塑性指数等指标应符合设计要求。(2)上堤土料为黏性土或少黏性土的，应通过轻型击实试验，确定其最大干密度和最优含水率。(3)上堤土料为无黏性土的，应通过相对密度试验，确定其最大干密度和最小干密度。(4)当上堤土料的土质发生变化或填筑量达到3万11h及以上时，应重新进行上述试验，并及时调整相应控制指标。4 .堤基清理单元工程宜分为基面清理和基面平整压实2个工序，其中基面平整压实工序为主要工序。用标注。本表是在表5 .单元工程施工质量验收评定应提交下列资料：(1)施工单位应提交单元工程中所含工序(或检验项目)验收评定的检验资料。(2)监理单位应提交对单元工程施工质量的平行检测资料。6

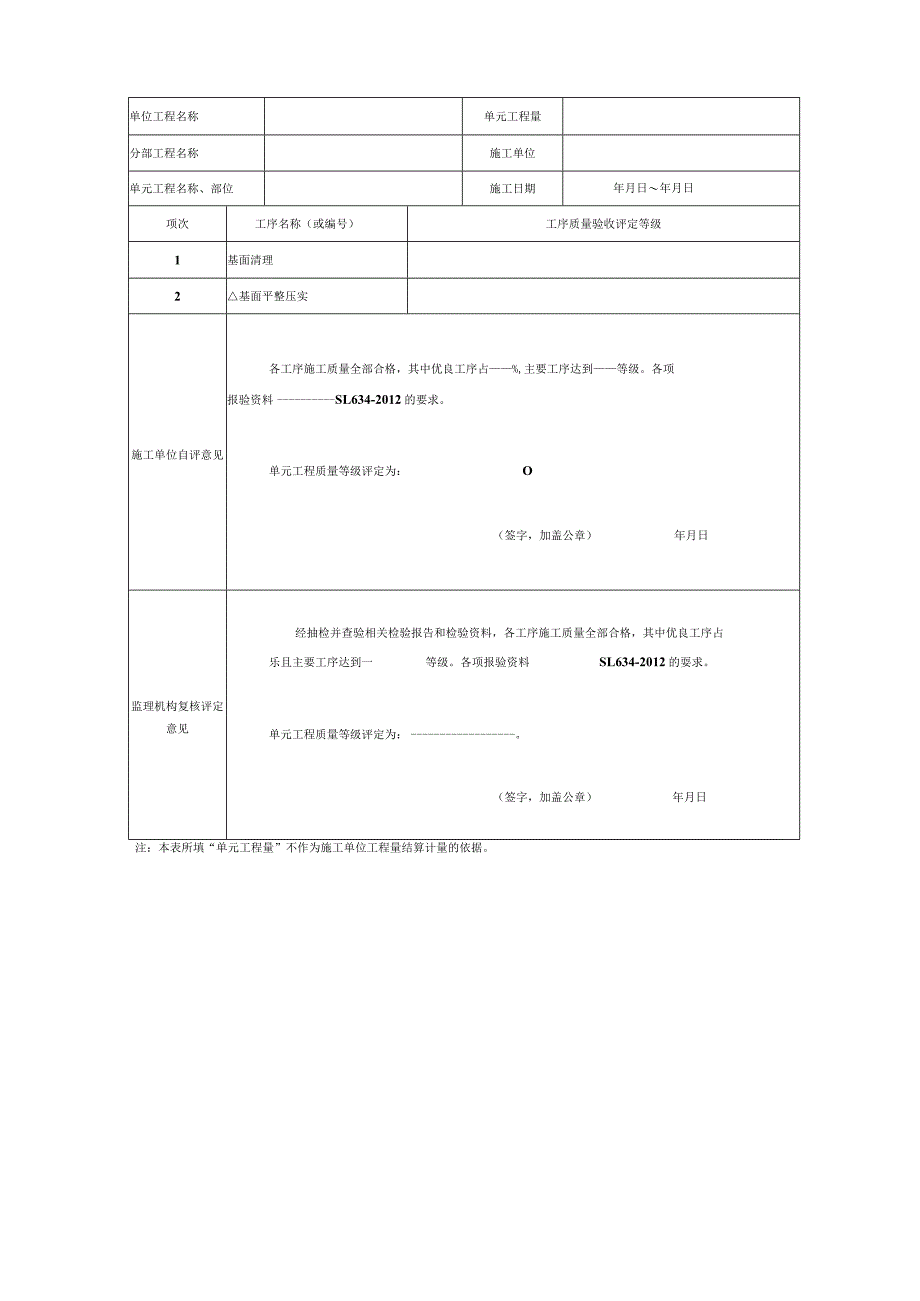

6、.单元工程质量标准：(1)合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL634-2012的要求。(2)优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL634-2012的要求。单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日年月日项次工序名称（或编号）工序质量验收评定等级1基面清理2基面平整压实施工单位自评意见各工序施工质量全部合格，其中优良工序占%,主要工序达到等级。各项报验资料SL634-2012的要求。单元工程质量等级评定为：O（签字，加盖公章）年月日监理机构复
7、核评定意见经抽检并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占乐且主要工序达到一等级。各项报验资料SL634-2012的耍求。单元工程质量等级评定为：。（签字，加盖公章）年月日注：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。表施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1 .单位工程、分部工程、单元工程名称及部位填写应与表4.1相同。2 .堤基内坑、槽、沟、穴等处理按设计要求清理后回填、压实，并符合下列要求：3 1）上堤土料为黏性土或少黏性土时应以压实度来控制压实质量；上堤土料为无黏性土时应以相对密度来控制压实质量。4 2）堤
8、坡与堤顶填筑（包边盖顶），应按表DT中老堤加高培厚的要求控制压实质量。5 3）不合格样的压实度或相对密度不应低于设计值的96%,且不合格样不应集中分布。64）合格工序的压实度或相对密度等压实指标合格率应符合表D-I的规定；优良工序的压实指标合格率应超过表D-I规定数值的5个百分点或以上。表D-I料填筑压实度或相对密度合格标准序号上堤土料堤防级别压实度相对密度压实度或才目对密度合格率（%）新筑堤老堤加高培厚防渗体1黏性土1级三94三85三85三902级和高度超过6m的3级堤防三92三85三85三903级以下及低于6m的3级堤防三90三8080852少黏性土1级三94三90三852级和高度超过6m
9、的3级堤防三9290三853级以下及低于6m的3级堤防90三85803无黏性土1级三0.65三85852级和高度超过6m的3级堤防三0.65三85三853级以下及低于6m的3级堤防三0.60三80三807 .各检验项目的检验方法及检验数量按表D-2的要求执行。表D-2基面清理检验项目检验方法检验数量表层清理视察全面堤基内坑、槽、沟、穴等处理土工试验每处、每层、每层超过400以时每400以取样1个结合部处理观察全面清理范国量测按施工段堤轴线长20-50m量测1次8 .工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质
10、量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。5.工序质量要求（1）合格等级标准：1）主控项目，检验结果应全部符合SL634-2012的要求。2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。3）各项报验资料应符合SL634-2012的要求。（2）优良等级标准：1）主控项目，检验结果应全部符合标准SL634的要求。2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。3）各项报验资料应符合SL634-2012的要求。分部工程名称施工单位单元工程名称、编号施工日期年月日年月日项次检验项目质量要求检查记录合格数合格率主控项目1表
11、层清理堤基表层的淤泥、腐殖土、泥炭土、草皮、树根、建筑垃圾等应清理干净2堤基内坑、梧、沟、穴等处理按设计要求清理后回填、压实，并符合土料碾压筑堤的要求（表Al）3结合部处理清除结合部表面杂物，并将结合部挖成台阶状般项目1清理范围基面清理包括堤身、俄台、铺盖、盖重、堤岸防护工程的基而，其边界应在设计边线外0.30.5d老堤加高培厚的清理尚应包括堤坡及堤顶等施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于%.且不合格点不集中分布。各项报验资料SL634-2012的要求。工序质量等级评定为：。（签字，加盖公章）年月日监理机构复核评定意见经复核，主控项目检验点全部合格，般项目
12、逐项检验点的合格率均不小于%，且不合格点不集中分布。各项报验资料SL634-2012要求。工序质量等级评定为：。（签字，加盖公章）年月H表施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1 .单位工程、分部工程、单元工程名称及部位填写要与表4.1相同。2 .堤基压实质量控制指标应符合下列规定：3 1）堤基为黏性土或少黏性土时应以压实度来控制压实质量；堤基为无黏性土时应以相对密度来控制压实质量。4 2）堤坡与堤顶填筑（包边盖顶），应按表D-I中老堤加高培厚的要求控制压实质量。5 3）不合格样的压实度或相对密度不应低于设计值的96%,且不合格样不应集中分布。6 4）合格
13、工序的压实度或相对密度等压实指标合格率应符合表D-I的规定；优良工序的压实指标合格率应超过表D-I规定数值的5个百分点或以上。7 .各检验项目的检验方法及检验数量按表D-3的要求执行。表D-3基面平整压实检验项目检验方法检验数量堤基表面压实土工试验每400-800以取样1个基而平整观察全面8 .工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录,工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。9 .工序质量要求（1）合格等级标准：1）主控项目，检验结果应全部符合SL634-2012的要求。
14、2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。3）各项报验资料应符合SL634-2012的要求。（2）优良等级标准：1）主控项目，检验结果应全部符合SL634-2012的要求。2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。3）各项报验资料应符合SL634-2012的要求。工程表4.1.2基面平整压实工序施工质量验收评定表单位工程名称工序编号分部工程名称施工单位单元工程名称、编号施工日期年月日年月日项次检验项目质量要求检查记录合格数合格率主控项目1堤基表面压实堤基清理后应按堤身填筑要求压实，无松土、无弹簧土等，并符合土料碾压筑堤要求（表D-1）般项目1基面平整基面应无明显凹凸施工单位自评意见主控项目检验点全部合格，般项目逐项检验点的合格率均不小于,且不合格点不集中分布。各项报验资料_SL634-2012的要求。工序质量等级评定为：。（签字.加盖公章）年月日监理机构复核评定意见
