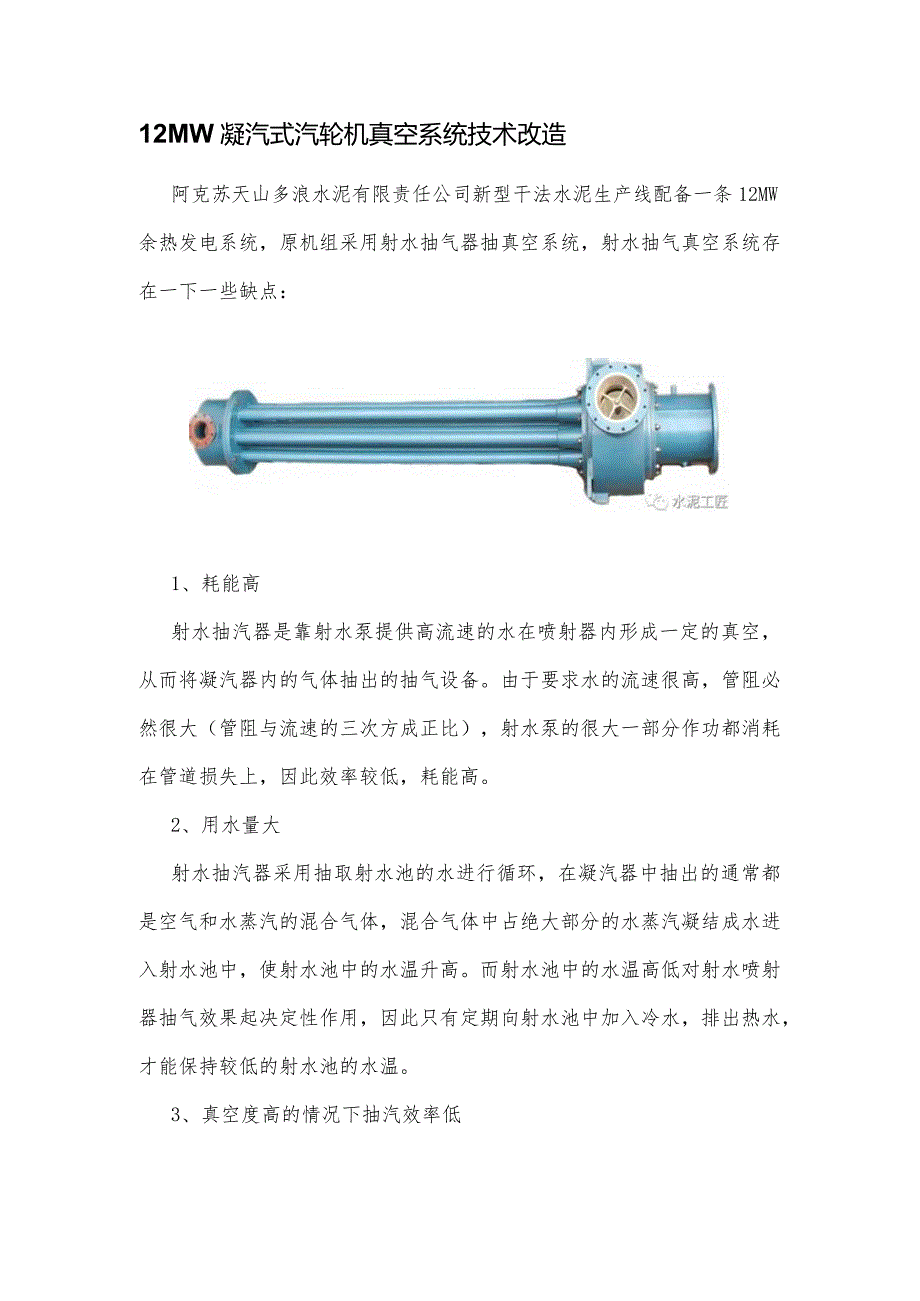

1、12MW凝汽式汽轮机真空系统技术改造阿克苏天山多浪水泥有限责任公司新型干法水泥生产线配备一条12MW余热发电系统，原机组采用射水抽气器抽真空系统，射水抽气真空系统存在一下一些缺点：1、耗能高射水抽汽器是靠射水泵提供高流速的水在喷射器内形成一定的真空，从而将凝汽器内的气体抽出的抽气设备。由于要求水的流速很高，管阻必然很大（管阻与流速的三次方成正比），射水泵的很大一部分作功都消耗在管道损失上，因此效率较低，耗能高。2、用水量大射水抽汽器采用抽取射水池的水进行循环，在凝汽器中抽出的通常都是空气和水蒸汽的混合气体，混合气体中占绝大部分的水蒸汽凝结成水进入射水池中，使射水池中的水温升高。而射水池中的水温

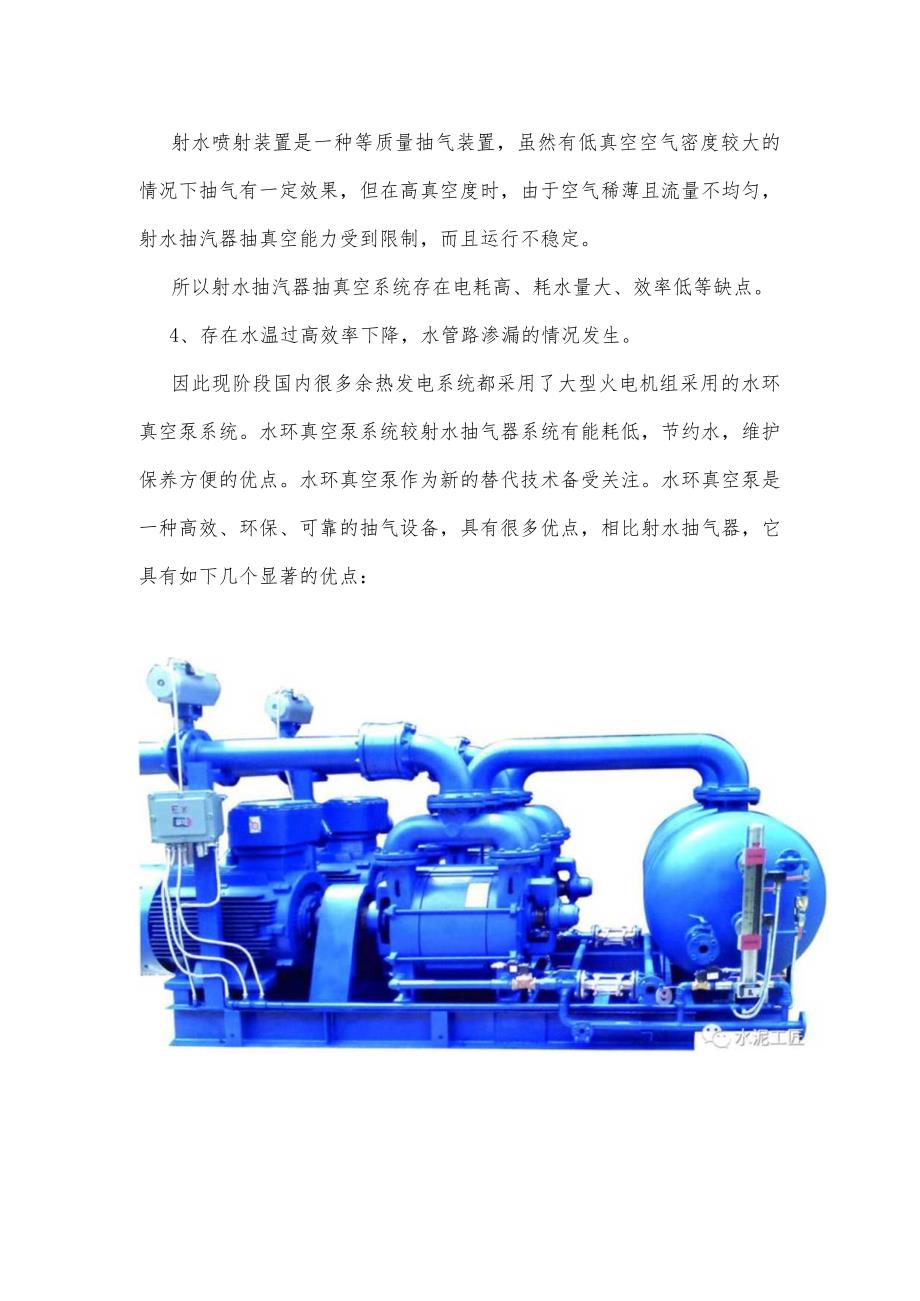

2、高低对射水喷射器抽气效果起决定性作用，因此只有定期向射水池中加入冷水，排出热水，才能保持较低的射水池的水温。3、真空度高的情况下抽汽效率低射水喷射装置是一种等质量抽气装置，虽然有低真空空气密度较大的情况下抽气有一定效果，但在高真空度时，由于空气稀薄且流量不均匀，射水抽汽器抽真空能力受到限制，而且运行不稳定。所以射水抽汽器抽真空系统存在电耗高、耗水量大、效率低等缺点。4、存在水温过高效率下降，水管路渗漏的情况发生。因此现阶段国内很多余热发电系统都采用了大型火电机组采用的水环真空泵系统。水环真空泵系统较射水抽气器系统有能耗低，节约水，维护保养方便的优点。水环真空泵作为新的替代技术备受关注。水环真空

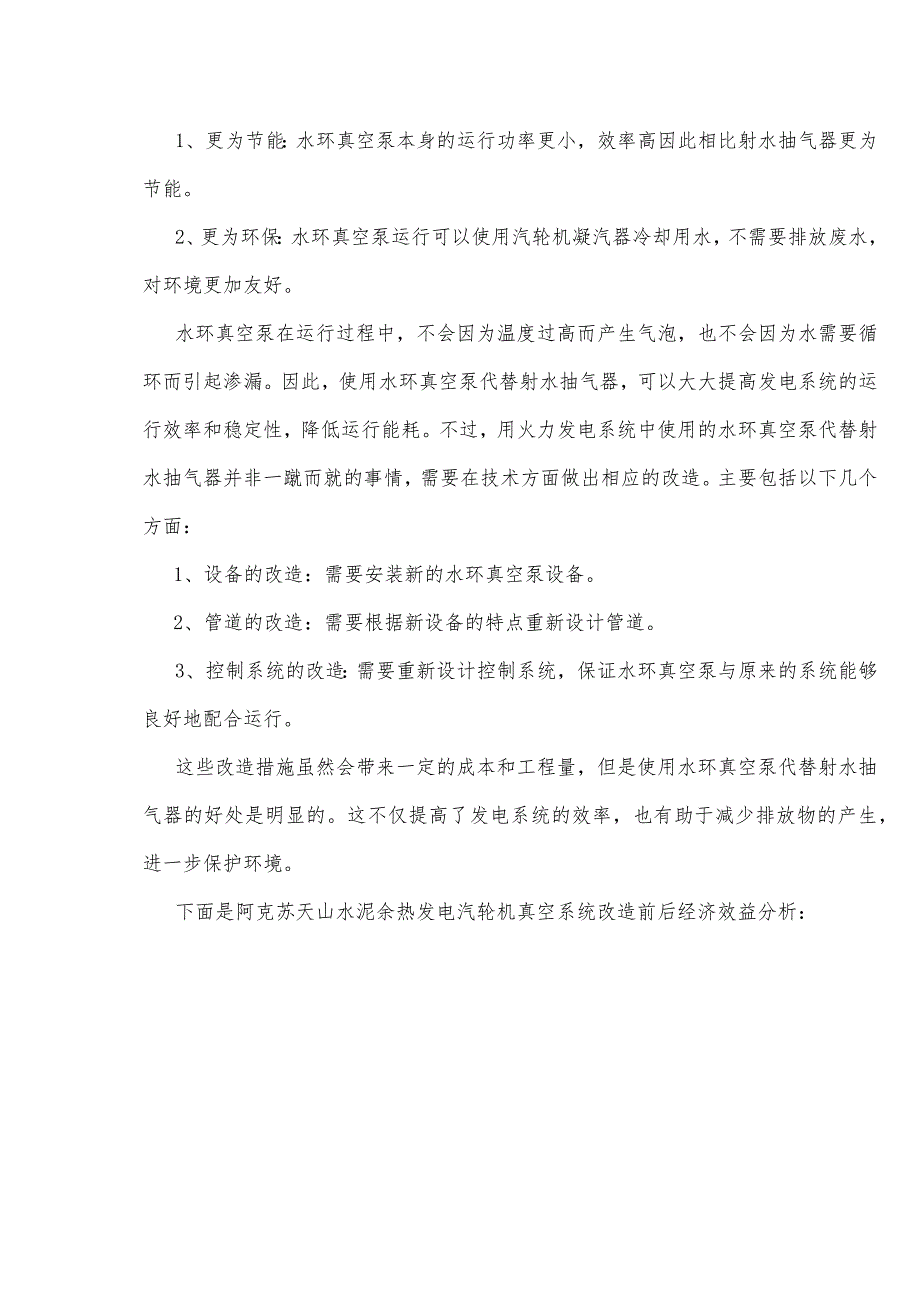

3、泵是一种高效、环保、可靠的抽气设备，具有很多优点，相比射水抽气器，它具有如下几个显著的优点：1、更为节能：水环真空泵本身的运行功率更小，效率高因此相比射水抽气器更为节能。2、更为环保：水环真空泵运行可以使用汽轮机凝汽器冷却用水，不需要排放废水，对环境更加友好。水环真空泵在运行过程中，不会因为温度过高而产生气泡，也不会因为水需要循环而引起渗漏。因此，使用水环真空泵代替射水抽气器，可以大大提高发电系统的运行效率和稳定性，降低运行能耗。不过，用火力发电系统中使用的水环真空泵代替射水抽气器并非一蹴而就的事情，需要在技术方面做出相应的改造。主要包括以下几个方面：1、设备的改造：需要安装新的水环真空泵设备
4、。2、管道的改造：需要根据新设备的特点重新设计管道。3、控制系统的改造：需要重新设计控制系统，保证水环真空泵与原来的系统能够良好地配合运行。这些改造措施虽然会带来一定的成本和工程量，但是使用水环真空泵代替射水抽气器的好处是明显的。这不仅提高了发电系统的效率，也有助于减少排放物的产生，进一步保护环境。下面是阿克苏天山水泥余热发电汽轮机真空系统改造前后经济效益分析：一、汽轮机规格L汽轮机型式BN12-2.29/0.202.汽轮机额定功率12MW3.厂家青岛捷能4.凝汽器面积2000二、射水抽汽系统与高效率真空抽汽系统性能对比1、汽轮机现用射水抽汽系统概况L射水抽气系统配套设备射水泵射水喷头大水箱2
5、.凝汽器射水抽气系统电机功率2X45KW台（一用一备）3.除氧器射水抽气系统电机功率2X30KW台（一用一备）4.射水抽汽系统极限真空度（极限真空度越底，抽汽量越大）-97KPa5.使用射水抽汽系统的不利因素1.耗水较大2 .耗电较大.L3 .故障率高-、二七泥H匠一2、水环真空泵抽汽系统概况1.高效率真空抽汽系统配套设备高效率真空泵2.凝汽器高效真空抽汽系统功率2XiiKWfr（用一备）3.除氧器高效率真空抽汽系统功率2X5.5KWff（用备）4.高效率真空抽汽系统极限真空度-97kPa5.水环真空泵抽汽系统特占1、抽气量大、运行平稳2、能耗低3、闭路循环、无外排水4、可靠性高，维护量少三、经济分析改造前改造后水尼工匠每小时耗电量45+30=75kW11+5.5=16.5kW每小时节约电量58.5kW年节电效益（年运行120天计算）58.5kWhX2880hX0.4元/KWh=67392元每小时耗水埴（预估）5th每小时节约水量5th年节约水效益5th2880h2元t=28800元年节约设备维护费用100O元年产生总效益97192元技改总投入330000元效益回收期3年,S方.泥，匠综上所述，用火力发电系统采用的水环真空泵代替射水抽气器是一个正确的选择。这不仅符合环保要求，而且可以提高运行效率和稳定性，降低系统能耗。
