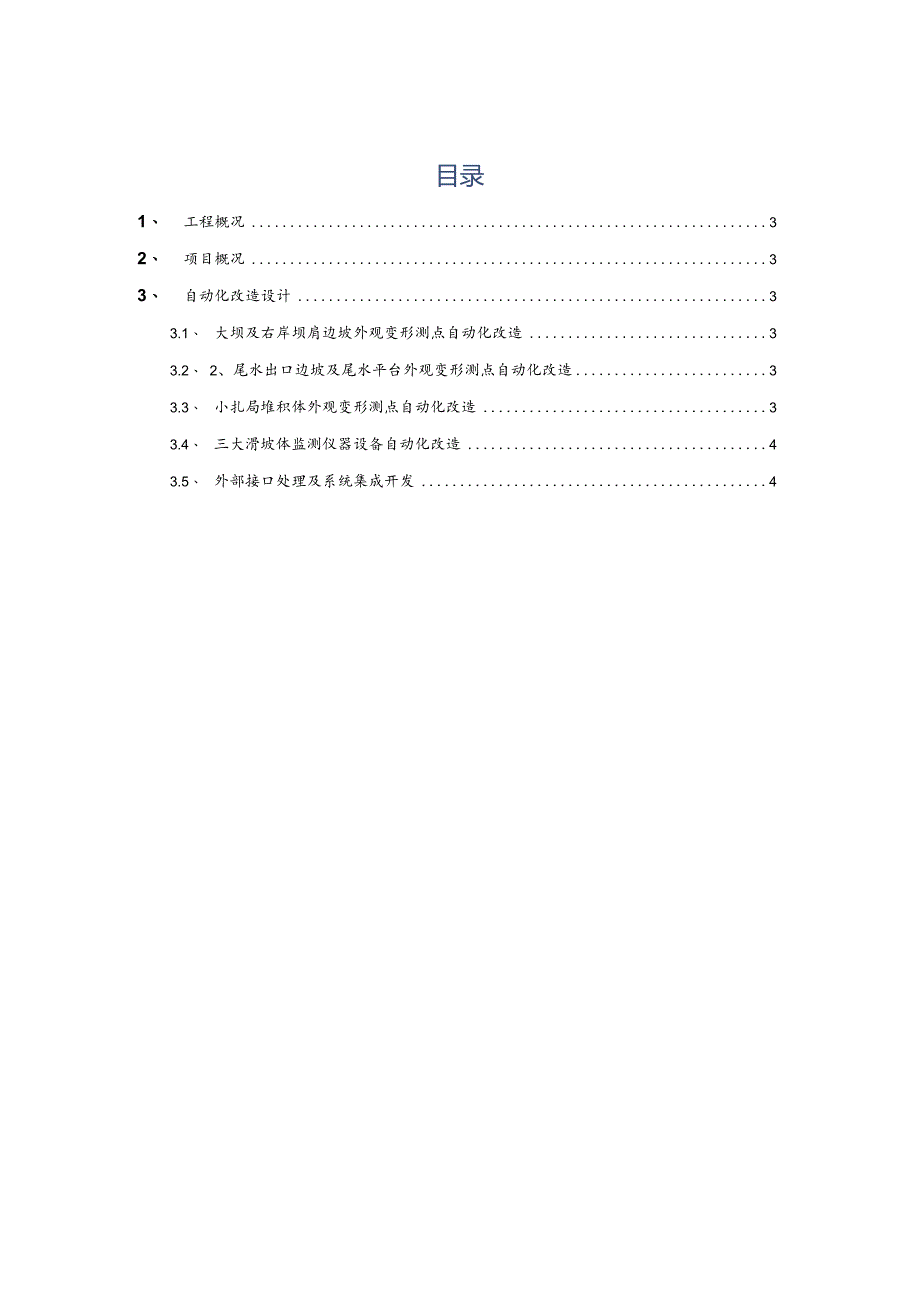

1、水电站大坝及边坡自动化改造项目设计方案目录1、 工程概况32、 项目概况33、 自动化改造设计33.1、 大坝及右岸坝肩边坡外观变形测点自动化改造33.2、 2、尾水出口边坡及尾水平台外观变形测点自动化改造33.3、 小扎局堆积体外观变形测点自动化改造33.4、 三大滑坡体监测仪器设备自动化改造43.5、 外部接口处理及系统集成开发44、 项目配置清单41、工程概况大华桥水电站位于云南省怒江州兰坪县境内，坝址距昆明市公路里程约588Km,距大理市约257Km,距兰坪县城约74Km。电站以水力发电为主要任务，水库总库容2.93亿面，总装机容量920MW。电站枢纽工程等级为大(2)型，挡水、泄水、
2、引水发电系统等永久性主要建筑物为2级建筑物，永久性次要建筑物为3级建筑物，临时建筑物为4级建筑物。2、项目概况目前大坝布置表面变形观测点13个;右岸坝肩边坡布置表面变形监测点20个；尾水出口边坡及尾水平台布置表面变形观测点24个；大华滑坡体布置14个测压管、阵列式位移计3套，多维度变形测量装置1套；拉古滑坡体共布置11个测压管、阵列式位移计2套；沧江桥-营盘滑坡体布置13个测压管、阵列式位移计3套，多维度变形测量装置3套；小扎局堆积体布置多维度变形测量装置5套。大华、拉古、沧江桥三个滑坡体设置的GNSS中，3G模块共65个，地下蓄电池共57个。3、自动化改造设计3.1、 大坝及右岸坝肩边坡外观
3、变形测点自动化改造大坝及右岸坝肩边坡33个表面变形监测点棱镜及附属装置加装，并新增2个一体化智能测站、4个校准基点对其进行自动观测。3.2、 尾水出口边坡及尾水平台外观变形测点自动化改造尾水出口边坡及尾水平台7个表面变形监测点GNSS自动化监测改造及新增1个GNSS基准点。3.3、 小扎局堆积体外观变形测点自动化改造新增9个表面GNSS监测点、1个GNSS基准点。原有5套多维度变形测量装置监测数据内网自动化系统接入。3.3、三大滑坡体监测仪器设备自动化改造大华、拉古及沧江桥-营盘滑坡体原有37个测压管，65个GNSS监测点通讯模块，57个GNSS监测点供电系统，8套阵列式位移计自动化改造，多维
4、度变形测量装置4套。3.5、外部接口处理及系统集成开发将本项目形成的外观自动化系统作为子系统并入本工程已建监测自动化系统，实现子系统与已建监测自动化系统之间数据通讯，即子系统能按相关要求向已建自动化系统报送监测信息，能够将子系统监测物理量结果并入已建监测自动化系统数据库，接受监测自动化系统调用管理及分析。4、项目配置清单序号物资名称规格型号单位数量备注1大华桥水电站大坝及边坡外观自动化改造设备/套1后附技术参数及配置清单项目配置清单序号产品名称规格参数单位数量备注1测量机器人（全站仪）珠卡TM60,测角精度0.5,测距精度0.6mm+lppm,含外观自动化观测所需的全套配件套22测量机器人Y型
5、数据线徒卡原装进口根23测量机器人电源适配器珠卡原装进口个24GNSS天线珠卡ARlo台25GNSS接收机徒卡GM30,含外观自动化观测所需的全套配件台26馈线电缆珠卡原装进口根27GNSS电源适配器珠卡原装进口个28远程控制开关珠卡原装进口GEV239个29GNSS站点许可证增加到现有珠卡软件个210同轴双棱镜支架星图测XWBT201,含同轴连接件，保护罩，连接卡件等，含校核基点个1711圆棱镜珠卡原装进口个3412单棱镜组珠卡原装进口，含星图测XBHTOO棱镜保护罩套2013通用式强制对中基座星图测LCF-I个414同轴安装支架（工作基点）星图测X-QTB-I个215综合采集终端星图测X-
6、ICUB002台216气象传感器星图测X-AWS-500套417机柜大唐保镖套418枪式网络摄像机海康威视DS-2CD3T86FWDV2-I5S,工作基点监控个219光端机百通BT-950台420室外铠装单模六芯光缆武汉长飞m200021超五类屏蔽双线线深圳山泽m40022镀锌钢管国产m200023UPS电源深圳山特台224电源电缆3X2.5mm铜芯软电缆m200025配电箱浙江正泰个226电源防雷模块中光ZGG60-385(TY)个227避雷针星图测JA-I.2个228信号防雷器安迅个229接地干线4X4mm镀锌扁铁m10030等电位网含等电位连接箱，明装，连接体采用4X4mm镀锌扁铁m15
7、031接地模块每个测站6个个1232接地扁铁4X4mm镀锌扁铁，测站布设地网ID30033智能测站控制软件HSMS套134大坝变形智能监测数据预处理及平差分析系统GeoMoS升级+GNSSSpider升级套135GNSS天线一体化接收机司南A300台1036馈线电缆原厂设备根1037GNSS电源适配器原厂设备个1038GNSS站点许可证增加到现有软件个1039GNSS天线基墩保护罩原厂设备个1040外场机柜星图测XT-MCU-LOl个1041强制对中基座星图测LCF-I个1042防雷设备报价含星图测JA-L2避雷针XI,馈线防雷器X1,电源防雷器XI,接地模块X4套1043信号采集发送装置Lo
8、RA无线通讯套1044电源电缆32.5mr铜芯软电缆m100045电缆/光缆保护管国标PE管m100046LoRA无线网关含4G通讯模块，含1年通讯服务费套147太阳能供电系统180W电池板、150AH蓄电池、充电控制器套248GNSS解算软件含解算，信息管理及分析模块套149GNSS监测及分析软件司南CDMOnitor解算软件套150GNSS天线一体化接收机司南A300台851馈线电缆原厂设备根852GNSS电源适配器原厂设备个853GNSS天线基墩保护罩原厂设备个854GNSS站点许可证增加到现有软件个855外场机柜星图测XT-MCU-LOl个856强制对中基座星图测LCF-I个857防雷
9、设备报价含星图测JA-L2避雷针XI,馈线防雷器X1,电源防雷器XI,接地模块X4套858信号采集发送装置LORA无线通讯套859电源电缆32.5mm铜芯软电缆m10060甩缆/光缆保护管国标PE管m10061LoRA无线网关含1年通讯服务费套162太阳能供电系统180W电池板、150AH蓄电池、充电控制器套863信号采集发送装置LoRA无线通讯套564孔隙水压力计振弦式；量程：0.5Mpa;分辨力：0.2%FS;工作温度：-2（C6（TC;测温度精度：0.5（；超量程20%应能正常工作。支3765信号采集发送装置LORA无线通讯套3766外场机柜星图测XT-MCU-LOl个367防雷设备报价
10、含星图测JAT.2避雷针XI,馈线防雷器X1,电源防雷器XI,接地模块X4套368LORA无线网关含1年通讯服务费套369太阳能供电系统180W电池板、150AH蓄电池、充电控制器套3704芯屏蔽电缆深圳山泽m240071信号采集发送装置LORA无线通讯套8724G模块有人USR-G776个6573通讯模块改造原3G模块拆卸，4G模块安装费用个6574外场机柜星图测XT-MCU-LOl个6575蓄电池免维护蓄电池（12VT20AH）,备品个1076GNSS测点供电系统改造蓄电池由地下移至外场机柜内个5777信号采集发送装置LoRA无线通讯套478观测数据计算处理分析软件大坝及右岸边坡外观变形测
11、点，尾水出口及尾水平台GNSS测点，小扎局GNSS测点及多维度变形测量装置，三大滑坡体测压管、阵列式位移计及多维度变形测量装置数据集中统一处理分析套179观测数据信息管理软件大坝及右岸边坡外观变形测点，尾水出口及尾水平台GNSS测点，小扎局GNSS测点及多维度变形测量装置，三大滑坡体测压管、阵列式位移计及多维度变形测量装置数据集中统一管理套180服务器机架式；产品结构：4U；CPU类型：InteI至强E7-4820；内存：64G；显示器：27寸液晶显示器；网络接口：集成多功能千兆级网络适配器。含鼠标键盘。含正版SQLSeVer数据库软件台181工控机研华IPC-610台182单串口服务器MOX
12、ANPOrt5110单串口服务器台183机柜大唐保镖个1848路硬盘录像机海康威视KI监控硬盘录像机台185监视器惠普32英寸监视器台186通讯系统（无线网桥）TP-LINK个187交流稳压电源正泰台188UPS电源深圳山特台189配电箱正泰个190笔记本电脑含正版操作系统软件，正版OffiCe办公软件台191光电混合交换机TP-LINK台192光缆终端盒国产个293光纤转RS232转换器BT-950个694光电转换器包括光纤盒、跳线及尾纤等；数量含备品备件个695服务器操作系统软件微软操作系统服务器软件套196防病毒软件金山毒箭套197智能卷帘窗卷闸门：金属材质：铝合金；开关类型：电动；制作工艺：模压；安全等级：A级：摆锤冲击：344（kJ/11f）;抗风压性：45；壁厚：T=O.Sim；重量：0.566kgm;电机：供电电压：AC22OV5OI1z;遥控矩离:大于20米；采用无线数字识别技术，每个开关各自独立密码，不会相互干扰
