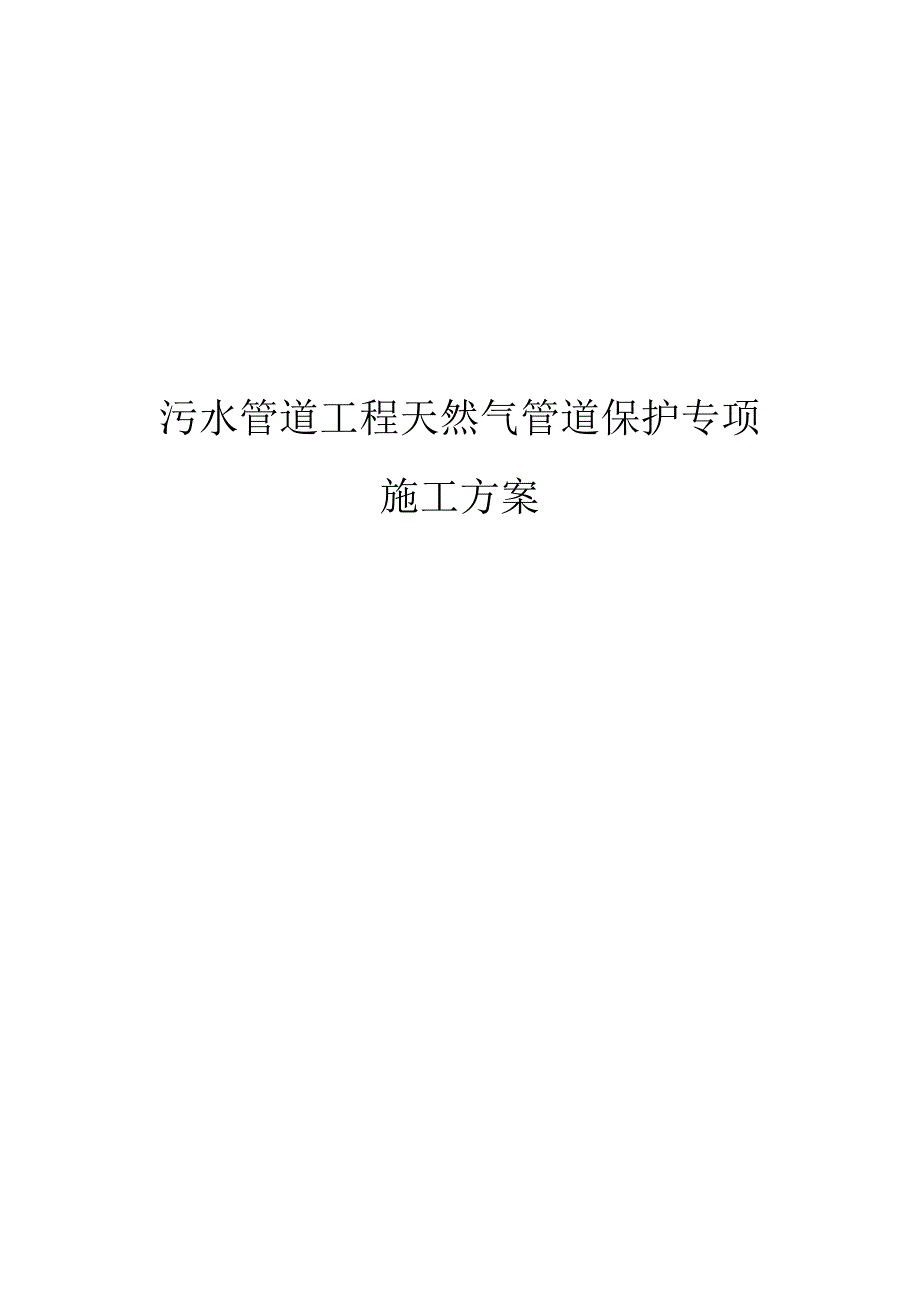

《污水管道工程天然气管道保护专项施工方案.docx》由会员分享，可在线阅读，更多相关《污水管道工程天然气管道保护专项施工方案.docx（15页珍藏版）》请在第壹文秘上搜索。

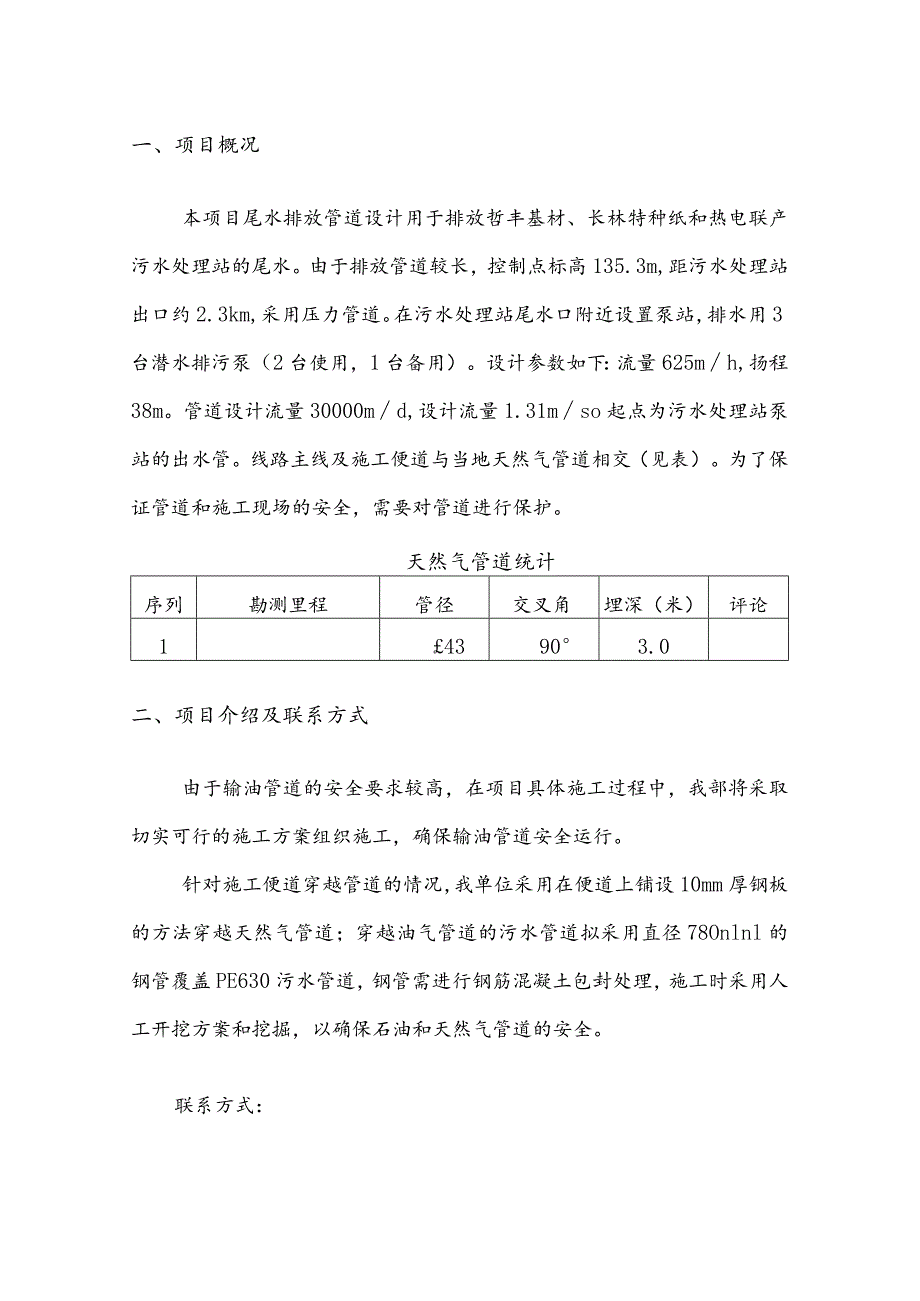

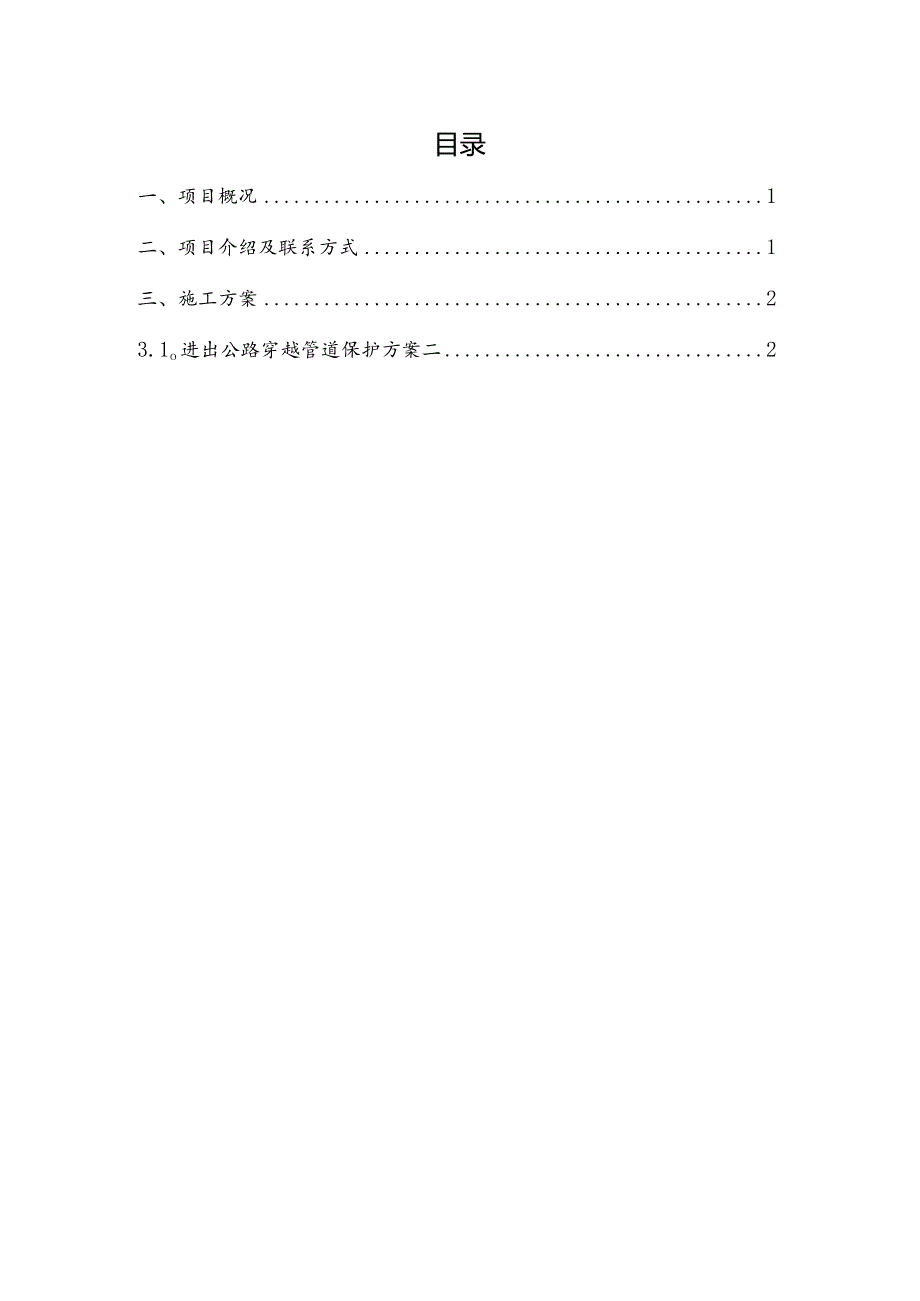

1、污水管道工程天然气管道保护专项施工方案目录一、项目概况1二、项目介绍及联系方式1三、施工方案23.1o进出公路穿越管道保护方案二2一、项目概况本项目尾水排放管道设计用于排放哲丰基材、长林特种纸和热电联产污水处理站的尾水。由于排放管道较长，控制点标高135.3m,距污水处理站出口约2.3km,采用压力管道。在污水处理站尾水口附近设置泵站，排水用3台潜水排污泵（2台使用，1台备用）。设计参数如下：流量625mh,扬程38m。管道设计流量30000md,设计流量1.31mso起点为污水处理站泵站的出水管。线路主线及施工便道与当地天然气管道相交（见表）。为了保证管道和施工现场的安全，需要对管道进行保护
2、。天然气管道统计序列勘测里程管径交叉角埋深（米）评论143903.0二、项目介绍及联系方式由于输油管道的安全要求较高，在项目具体施工过程中，我部将采取切实可行的施工方案组织施工，确保输油管道安全运行。针对施工便道穿越管道的情况，我单位采用在便道上铺设10mm厚钢板的方法穿越天然气管道；穿越油气管道的污水管道拟采用直径78Onlnl的钢管覆盖PE630污水管道，钢管需进行钢筋混凝土包封处理，施工时采用人工开挖方案和挖掘，以确保石油和天然气管道的安全。联系方式：业主联系人：电话：建设单位联系人：电话：监理单位联系人：联系电话：三、建设方案3.1o进出公路穿越管道保护方案施工流程：施工准备污水管道测
3、量和放样确定管道具体位置放样通路平整地面铺设砂垫铺设钢板。3.1.2o施工准备根据施工组织安排，满足总体进度要求，确保气管安全，结合工程特点，综合考虑气候、雨季、各工序衔接等因素，合理安排施工。施工前，我部安排经验丰富的管理人员和技术工人熟悉图纸和操作规程，摸清燃气管道的位置和埋深，做好管道保护施工前的准备工作。3.1.3.证明地下管道提前联系燃气管道管理公司，获取现场燃气管道线路图，核实燃气管道在图纸中的位置，根据燃气部门提供的管道位置确定管道埋深，制定制定详细的勘探计划，并确保完成施工过程。每项工作都由燃气公司的专业工程师监督。地下管线确定后，应按设计施工放出管线位置并标明。管道人工开挖后
4、，5.O米范围内的管道应用警戒线围堵隔离，并在附近做明显标志，明确标示，然后组织正常施工。然后组织管道勘查交底会，特别是开挖作业人员要做好交班前的交底工作，避免违法违规操作。施工前设置安全警示标志。3.1.4.地平面在天然气公司工作人员的指导下，确定了天然气管道的具体位置，并用白灰铺设了施工通道。人行道的开挖平整均采用人工开挖，需谨慎。3.1.5o沙垫铺设平整完成后，根据现场实际情况，如果地质土质较软，应采取相应措施对不同地质土体进行加固。完成后铺一层10厘米厚的砂垫，使上层钢板受力均匀。3.1.6o铺设钢板人行道砂垫层完成后，根据垫层的位置，在砂垫层上方铺设Iorml厚的钢板，用于施工污水管
5、道铺设时的机械通道。人行道横断面图人行道示意图3.2.基坑开挖管道防护方案3.2.1主要施工流程污水管道施工流程：施工准备验证管道具体位置测量放样设置管道安全警戒线人工基坑开挖钢筋混凝土基础钢管焊接钢筋混凝土包封回填PE污水管道穿透。3.2.2.证明地下管道提前联系燃气管道管理公司，获取现场燃气管道线路图，核实燃气管道在图纸中的位置，根据燃气部门提供的管道位置确定管道埋深，制定制定详细的勘探计划，并确保完成施工过程。每项工作都由专业工程师监督。就近做好标志，然后组织正常施工。做好课堂公开工作，避免违法、冒险的功课。施工前设置安全警示标志。3.2.3o设置安全警察边界根据已探明的地下管线位置，在
6、距管线5米处设置安全警界线，警界范围内不得进行机械施工。3.2.3o人工开挖基坑基坑开挖过程中，天然气管道的具体位置在天然气公司工作人员的指导下确定。安排专人巡查基坑周围，发现基坑变形时，应立即停止开挖，防止塌方。基坑开挖采用人工开挖，注意加强观察，避免损坏管道和光缆。土方开挖示意图3.2.4o管道焊接为保证天然气管道的安全，焊接时，避免在管道警察范围内进行焊接。将焊接好的钢管拖到施工区域进行安装。现状道路路面线新建48省道设计路面线,0.5m3.8r1.05rn1.09r西二线天然气窗管项覆土约3.5米0.52 中 C.53rh交 Z 2 ZZZZZZZZZZZZZ型石化管道D1, 60 看
7、顶覆土约3.眯0.43r 1哲丰尾水排放管D630PE管套钢管嬲激嘘自浙能天然气管道用3f三MfI管道相交示意图四、安全防护措施根据现场使用要求，污水管道与天然气管道的交汇处为建设用地。施工区天然气管辖的主要负荷是施工车辆的通过和滚动，容易对地下管线造成破坏。施工区内的地下管线必须加以保护。1）我司项目部经理是天然气管道保护的第一责任人。各工种的负责人是管道保护的直接负责人，监督各项保护方案的实施。建立应急预案管理程序，按照现场问题应急预案进行安全防护。应急预案管理程序2）落实安全防护责任，建立以项目经理为第一责任人的安全防护措施，在施工过程中进行专业监控，设置专职安全员，在整个施工过程中站在
8、一边，负责指挥施工现场全程进行，发现异常问题立即通报有关单位和上级主管部门。3）施工过程中严禁燃放烟花爆竹，安全员必须检查所有施工人员不得携带打火机等火源进入施工现场。4）施工过程中，开挖应严格采用人工开挖。光缆的确切位置。找到天然气管道后，根据天然气管道的直径，轻轻挖出整个天然气管道的轮廓。根据已挖出的天然气管道位置，继续挖掘管道剩余部分。在管道附近开挖时必须小心，以免划伤管道和光缆。及时注意基坑周围和燃气管道附近的地面开裂情况，并在开挖过程中加强观察。5）、了解周边加油站的供气情况，如有异常停止供气，立即联系燃气管道管理公司进行检查。6）、了解各方和燃气管道设施的紧急抢修电话。如有管道损坏
9、或泄漏，应立即撤离施工及周边人员，报告有关部门关闭阀门，以免造成更大危险，并协助天然气管道管理公司相关人员进行应急抢修。7）、保护施工现场，控制现场人员和明火，如有异常情况，请尽快通知专业人员上门维修。紧急抢修前关闭阀门，避免供气抢修后发生爆炸、中毒等安全事故。8）一旦发生事故，根据现场需要，积极组织人员、物资和设备,配合燃气管道管理公司进行抢修施工。9）施工期间，重型设备、机械、车辆、材料和淤泥不得放置在埋地管道2.Om以内。10）管理人员必须与现场直接操作人员进行沟通，将天然气管道保护的重要性渗透到每一位现场施工人员。还需要严格的现场监督。若相关人员因管理不善、措施不当造成事故，项目部将严
10、格处理，杜绝施工机械破坏管道造成不必要的事故。如果天然气管道遭到破坏，后果将是灾难性的，必须确保天然气管道的安全。当涉及管道施工时,我们将指定专人组织管道安全施工。11）天然气管道在施工过程中如发现异常现象或管位差异，可能影响管道安全和维护保养的，应立即停止施工，并及时与天然气管道相关部门取得联系。同时，管道保护措施落实后，方可继续施工。.五、预防事故应急预案由于本项目跨越油气管道建设和油气管道的重要性，因此在现场施工过程中对管道的保护非常重要。为此，我部门专门制定了预防施工事故的应急预案。1 .紧急目标保护国家财产，减少损失。2 .应急预案为切实加强对重大天然气安全事故处置工作的领导，项目管
11、理部成立了天然气安全事故应急救援工作领导小组。团队负责人：项目经理副组长：项目副经理、技术组长团队成员：部门负责人3 ）领导班子的职责、组长：负责组织指挥整个事故现场的救援工作，将应急响应所需的资源（人力、物力、资金）分配给各应急小组，作出突发事件应急响应决策。.项目副经理协助组长组织应急资源，满足现场应急需求，并与外部应急响应人员、部门、组织和机构进行联络。、副组长和技术负责人负责危险源的风险评估；对施工现场和生产过程中的危险源风险进行评估，指导安全部门落实和监控安全措施，减少和避免危险源事故，提高危险源风险评估水平。为应急评估提供科学、合理、准确的依据；及时提供应急响应保障措施，为事故现场
12、提供有效的技术储备和图纸。应急预案启动后，根据事故现场特点，及时提供科学的工程技术解决方案和技术支持文件。，后勤保障小组成员负责将救援物资和设备调配到事故点;提供和检查救援人员的设备和安全防护；及时提供后续救援物资；迅速组织好后勤必须补给的物资，及时将后勤物资送到救援人员手中。负责车辆及相应工具的供应。.现场救援队成员负责组织伤员应急救援工作，疏散人员、物资、车辆、设备，了解事故现场所需救援人员数量、救援地点、危险程度，并专门组织救援和疏散。通过多种方式了解事故现场总体情况及其变化情况，及时向现场指挥组提供真实可靠的情况。.事故调查组：事故调查主要保护事故现场，调查了解事故的主要原因和相关人员
13、的职责，形成事故调查报告。救援队员：3名班长、1名安全员、1名电工、约10名队员。2）、报告处理程序天然气管道安全事故发生后，现场施工人员立即致电应急救援队进行报告，内容包括：地点、时间、损坏情况、现场控制情况。应急救援队接到报告后立即赶赴现场，并根据报告联系了相应单位。.按规定申领管道监控卡，并请管道单位人员现场监控。.一旦天然气管道损坏破裂，应立即进行现场维护，疏散人员，并设置护栏，防止他人误入。附近的所有建筑立即停止，机器立即关闭。，立即联系天然气单位，组织人员对现场进行监控，由专人负责对附近火源（如冒烟、电焊等）进行严格检查，并立即将其扑灭。避免明火接近，严禁使用电器开关，防止火花碰撞动作，防止火势扩大。千方百计关闭附近阀门，切断电源，防止事态扩大。3）、工具、设备、设备清单四个用于通讯的对讲机；一辆紧急救援车；四个灭火器；一个用于受伤人员的急救箱（提供紧急药物）。六、环保措施1、落实环保目标责任制，建立以项目经理为第一责任人的环保责任考核制度。2、施工现场文明施工，现场清理多余材料和建筑垃圾，施工完毕后清理场地。3、严格控制施工噪声。4、夜间施工时，要对工人进行环保教育，不得有噪音。5、注意夜间施工的照明。施工现场的灯光不得直接照射在施工现场附近的住宅楼上，以免影响其他居民。6、注意施工现场附近的排水措施，使施工后管道附近无积水。
