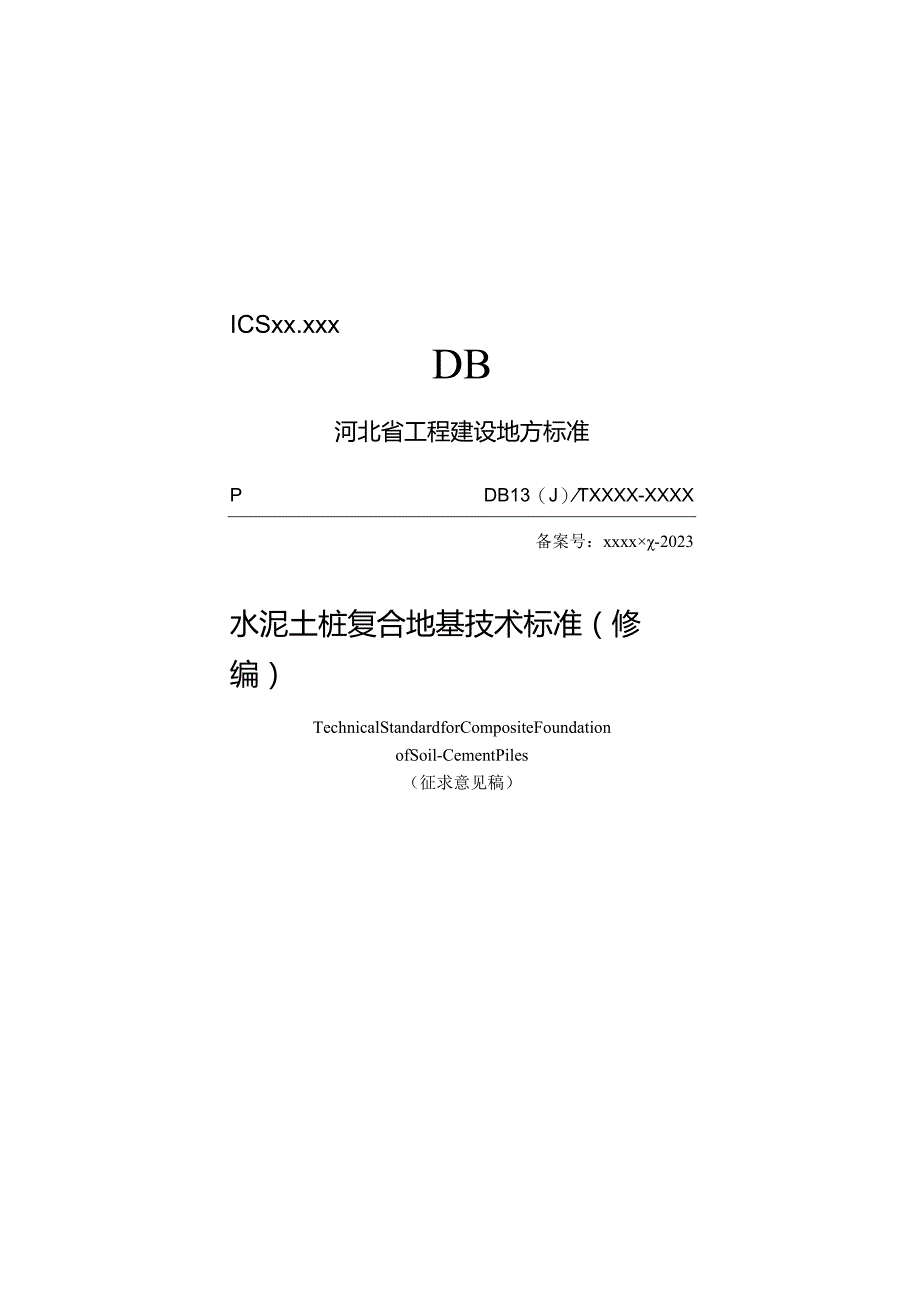

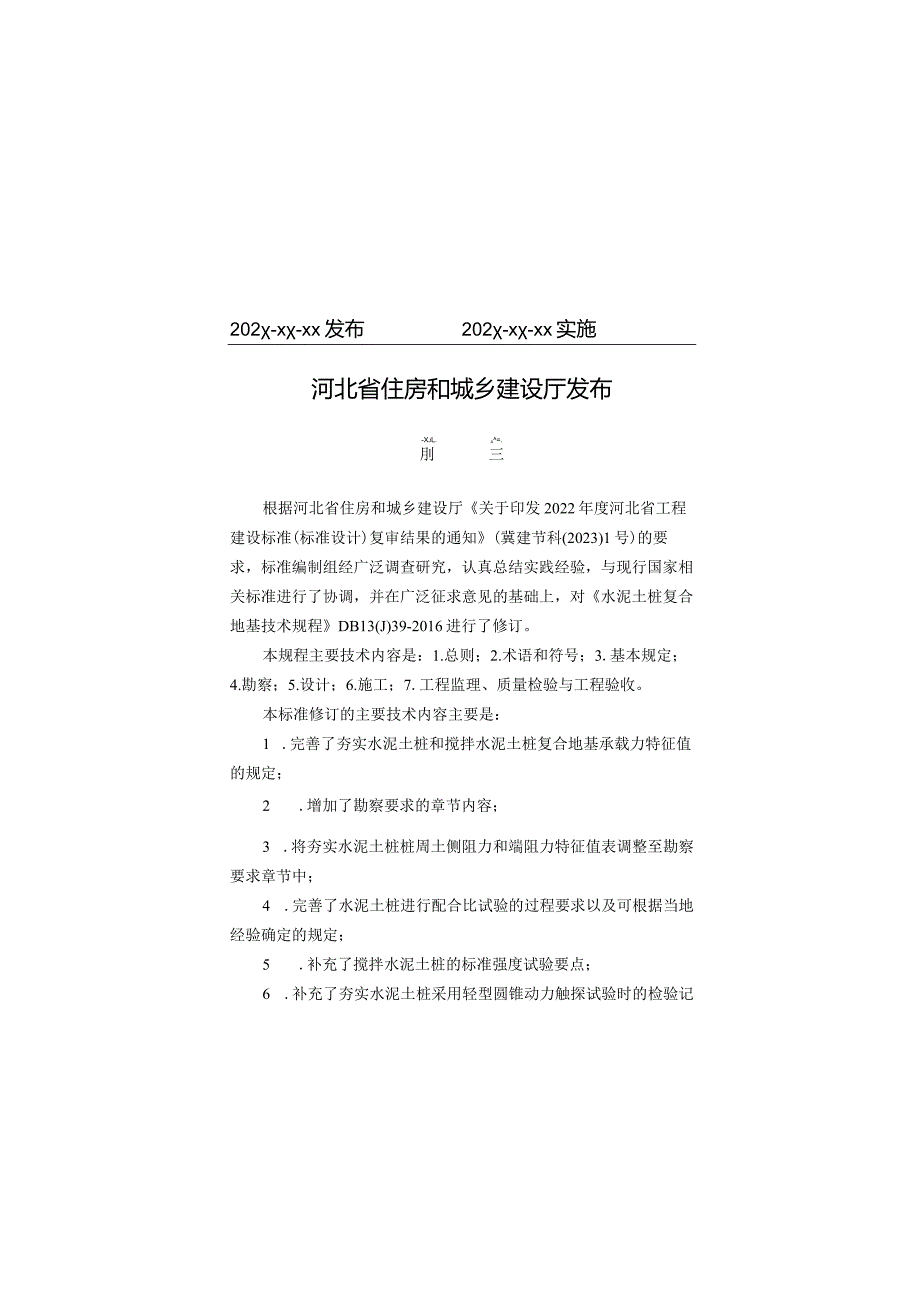

1、ICSxx.xxxDB河北省工程建设地方标准PDB13（J）TXXXX-XXXX备案号：xxxx-2023水泥土桩复合地基技术标准（修编）TechnicalStandardforCompositeFoundationofSoil-CementPiles（征求意见稿）202-x-xx发布202-x-xx实施河北省住房和城乡建设厅发布-XjL.a=.刖三根据河北省住房和城乡建设厅关于印发2022年度河北省工程建设标准(标准设计)复审结果的通知(冀建节科(2023)1号)的要求，标准编制组经广泛调查研究，认真总结实践经验，与现行国家相关标准进行了协调，并在广泛征求意见的基础上，对水泥土桩复合地基技术

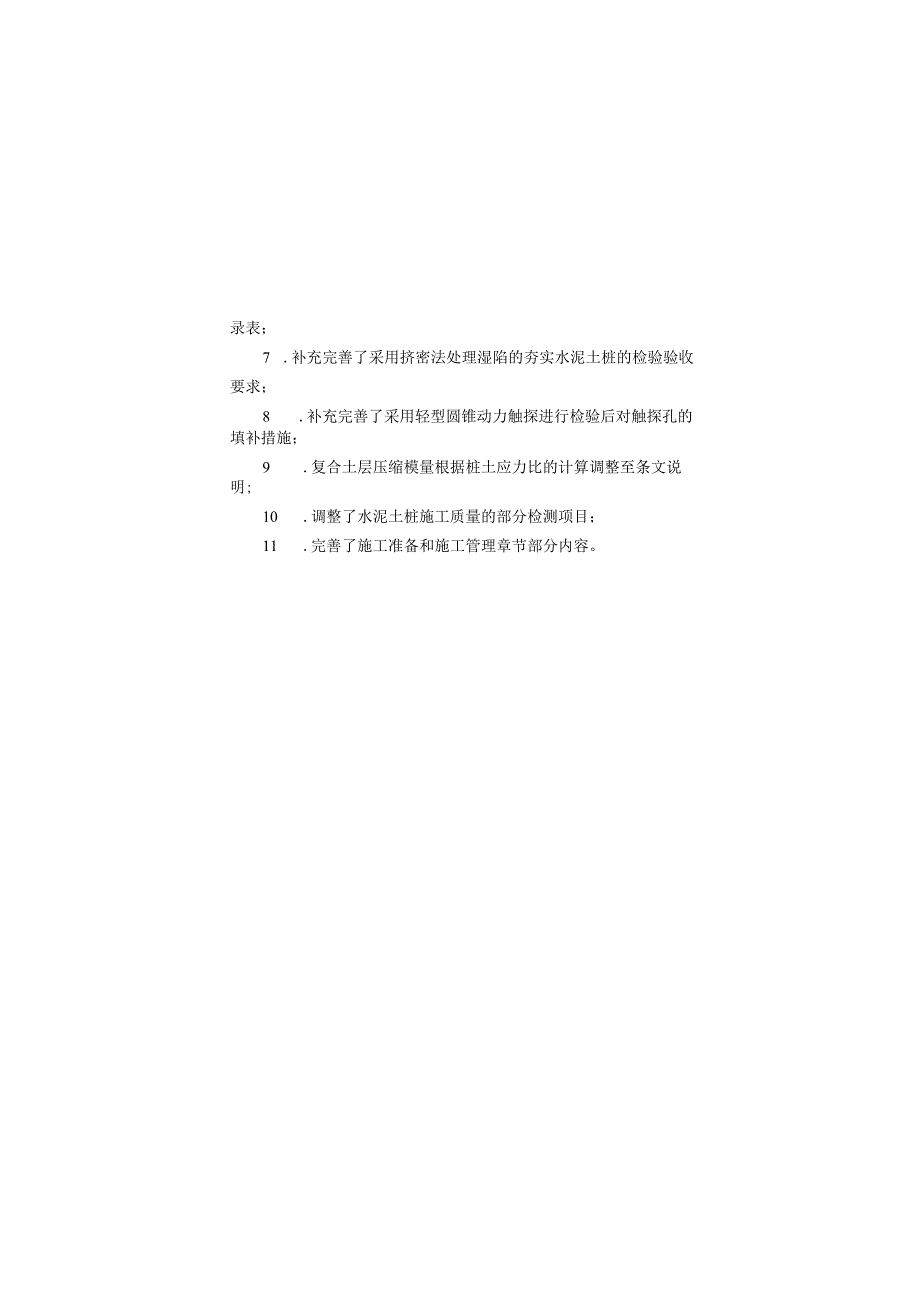

2、规程DB13(J)39-2016进行了修订。本规程主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.勘察；5.设计；6.施工；7.工程监理、质量检验与工程验收。本标准修订的主要技术内容主要是：1 .完善了夯实水泥土桩和搅拌水泥土桩复合地基承载力特征值的规定；2 .增加了勘察要求的章节内容；3 .将夯实水泥土桩桩周土侧阻力和端阻力特征值表调整至勘察要求章节中；4 .完善了水泥土桩进行配合比试验的过程要求以及可根据当地经验确定的规定；5 .补充了搅拌水泥土桩的标准强度试验要点；6 .补充了夯实水泥土桩采用轻型圆锥动力触探试验时的检验记录表；7 .补充完善了采用挤密法处理湿陷的夯实水泥土桩
3、的检验验收要求；8 .补充完善了采用轻型圆锥动力触探进行检验后对触探孔的填补措施；9 .复合土层压缩模量根据桩土应力比的计算调整至条文说明;10 .调整了水泥土桩施工质量的部分检测项目；11 .完善了施工准备和施工管理章节部分内容。目次1总则12术语和符号22.1 术语22.2 主要符号33基本规定54勘察要求75设计115.1 一般规定115.2 承载力计算125.3 变形计算156施工176.1 施工准备176.2 材料176.3 机具设备与施工186.4 褥垫层236.5 施工管理237工程监理、质量检验与工程验收257.1 工程监理257.2 质量检验267.3 工程验收28附录A夯实
4、水泥土标准强度试验要点29附录B搅拌水泥土标准强度试验要点30附录C水泥土桩单桩载荷试验要点33附录D水泥土桩复合地基载荷试验要点36附录E夯实水泥土桩复合地基施工记录表38附录F搅拌水泥土桩复合地基施工记录表39附录G夯实水泥土桩干密度检验表40附录H水泥土桩触探检验表41本标准用词说明43引用标准名录44条文说明45Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols33 BasicRequirements54 SurveyRequirements75 Design115.1 GeneralRequireme
5、nts115.2 BearingCapacityCalculation125.3 DeformationCalculation156 Construction176.1 ConstructionPreparation176.2 Materials176.3 EquipmentsandConstruction186.4 Cushion236.5 ConstructionManagement237 EngineeringSupervision,InspectionandAcceptance257.1 EngineeringSupervision257.2 Inspection267.3 Accep
6、tanceStandard28AppendixAKeyPointsforStandardStrengthTestofCompacted29Cement-SoilAppendixBKeyPointsforStandardStrengthTestofMixedCement-Soil30AppendixCKeyPointsforLoadTestonSinglePileofCompositeFoundationofSoil-CementPiles33AppendixDKeyPointsforLoadTestonCompositeFoundationofSoil-CementPiles36Appendi
7、xEConstructionRecordTableofCompositeFoundationofCompactedCement-SoiIPile38AppendixFConstructionRecordTableofCompositeFoundationof39MixedCement-SoilPileAppendixGDryDensityTestTableofCompactedCement-SoilPile40AppendixHDynamicPenetrationTestTableofCement-SoilPile41ExplanationofWordinginThisCode431.isto
8、fQuotedStandards44ExplanationofProvisions451总则.o.为了在水泥土桩复:合地基的勘察、设计、施工、质量检验与验收中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本标准。1.0.2本标准适用于建设工程中采用水泥土桩复合地基的勘察、设计、施工、监理、质量检验与验收。1.0.3水泥土桩复合地基设计应坚持因地制宜、就地取材、保护环境和节约资源的原则；根据岩土工程勘察资料，综合考虑结构类型、施工条件等因素，精心设计。1.0.4水泥土桩复合地基的勘察、设计、施工、监理、质量检验与验收，除应符合本标准外，尚应符合国家及河北省
9、现行有关标准的规定。2术语和符号2.1 术语2.1.1 复合地基compositefoundation,compositeground部分土体被增强或被置换形成地基土和增强体共同承担荷载的人工地基。2.1.2 水泥土桩cement-soilpile是指将土和水泥按一定比例混合制成的圆柱形水泥土体。2.1.3 水泥土桩复合地基compositefoundationofcement-soilpiles在地基中置入的水泥土桩的人工地基。2.1.4 夯实水泥土桩compactedcement-soilpile将水泥和土按设计比例拌和均匀，在孔内经分层夯实而形成的桩体。2.1.5 喷粉搅拌水泥土桩dry
10、jetmixedcement-soilpile以干水泥粉为固化剂，通过特制的机械，将干水泥粉和地基土强制拌和而形成的桩体。2.1.6 喷浆搅拌水泥土桩groutjetmixedcement-soilpile以水泥浆为固化剂，通过特制的机械，将水泥浆和地基土强制拌和而形成的桩体。2.1.7 复合地基承载力特征值characteristicvalueofcompositesubgradebearingcapacity是指由载荷试验测定的复合地基压力变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。2.1.8 面积置换率replacementratio复合地基中加强体的横截面积与加
11、强体所承担的复合地基面积的比值。2.1.9 褥垫层mattress建（构）筑物基础底面与复合地基之间辅设的一层起传递和调整荷载分配作用的柔性材料。2.1.10 压实系数coefficientofcompaction实际干密度与其最大干密度的比值。2.1.11 夯填度thicknessratiooframmedcushiontofilled褥垫层铺设时，压实厚度与虚铺厚度的比值。2.2 主要符号册桩周第i层土侧阻力特征值；办一桩端阻力特征值或桩端天然地基土的承载力特征值；e孔隙比；Il液性指数；AP一桩体截面面积；d桩体直径或基础埋置深度；ESi基础底面下第i层土的压缩模量；复合土层压缩模量；软
12、弱下卧层顶面处经深度修正后的地基承载力特征值；水泥土标准抗压强度平均值；Ak桩间土承载力特征值；力Pk复合地基承载力特征值；m面积置换率；凡一单桩竖向承载力特征值;S地基最终变形量；Sd桩中心距离；与一桩身周长；Q一桩端阻力发挥系数；桩间土承载力折减系数;单桩承载力发挥系数；桩体强度折减系数。3基本规定3.0.1水泥土桩复合地基设计前应具备下列资料：1岩土工程勘察报告；2建（构）筑物的总平面图、基础平面图，建筑类型、结构体系、层数、高度、荷载大小及分布，对地基承载力和变形的技术要求。3.0.2夯实水泥土桩适用于处理地下水位以上的黏性土、粉土、粉细砂、素填土和杂填土等适合成桩的地基，湿陷性黄土地
13、基应采用挤密成孔成桩。3.0.3搅拌水泥土桩适用于处理正常固结的淤泥、淤泥质土、素填土、黏性土（软塑、可塑）、粉土（稍密、中密）、粉细砂（松散、中密）、中粗砂（松散、稍密）、饱和黄土等地基土层。当地基土的天然含水量小于30%时，不宜采用喷粉搅拌水泥土桩。3.0.4夯实水泥土桩复合地基承载力特征值不宜大于220kPao搅拌水泥土桩复合地基承载力特征值不宜大于180kPao3.0.5搅拌水泥土桩处理泥炭土、有机质土、塑性指数大于25的黏性土、pH值小于4的酸性土以及无工程经验的地区，必须通过现场试验确定其适用性。3.0.6地基土、地下水对水泥具有腐蚀性时，宜针对不同的腐蚀特性采取相应措施。3.0.
14、7经处理后的地基，当按地基承载力确定基础面积及埋深而需要对本标准确定的地基承载力特征值进行修正时，基础宽度不应修正，基础埋深的地基承载力修正系数应取Loo3.0.8经处理后的地基，当在受力层范围内仍存在软弱下卧层时,尚应验算软弱下卧层的地基承载力。3.0.9水泥土桩复合地基应进行变形和桩身强度验算。3.0.10经地基处理后的建（构）筑物应进行沉降观测。4勘察要求4.0.1勘探点平面布置及深度应符合下列规定：1当建筑平面为矩形时应按周边和角点布置，为不规则形状时,应在凸出部位的角点和凹进的阴角布设勘探点；2勘探点间距应控制在15m30m当相邻两个勘探点揭露出的桩端持力层层面起伏较大、地层分布复杂
15、、土层的性质或状态在水平方向分布变化较大、存在影响成桩的土层时，应适当加密勘探点3每栋建筑应布置不少于1/3的勘探孔为控制性孔，且不少于2个。相邻的建筑，勘探点共用时控制性勘探点的数量不应少于探点总数的l2o4控制性孔应穿透桩端平面以下压缩层厚度；一般性勘探孔应深入预计桩端平面以下不小于3m。4.0.2水泥土桩复合地基勘察应重点查明以下内容：1查明场地软土、湿陷性土、填土等特殊性土层的分布；2查明场地主要地基土层的含水量、塑性指数，必要时尚应查明其有机质含量；3查明场地地下水的分布及季节性变动情况；4查明场地地基土、地下水对建筑材料的腐蚀性。4.0.3勘察应提供地基土的质量密度、压缩模量、承载力特征值，以及桩的侧阻力特征值和端阻力特征值等设计所需参数，并对桩端
